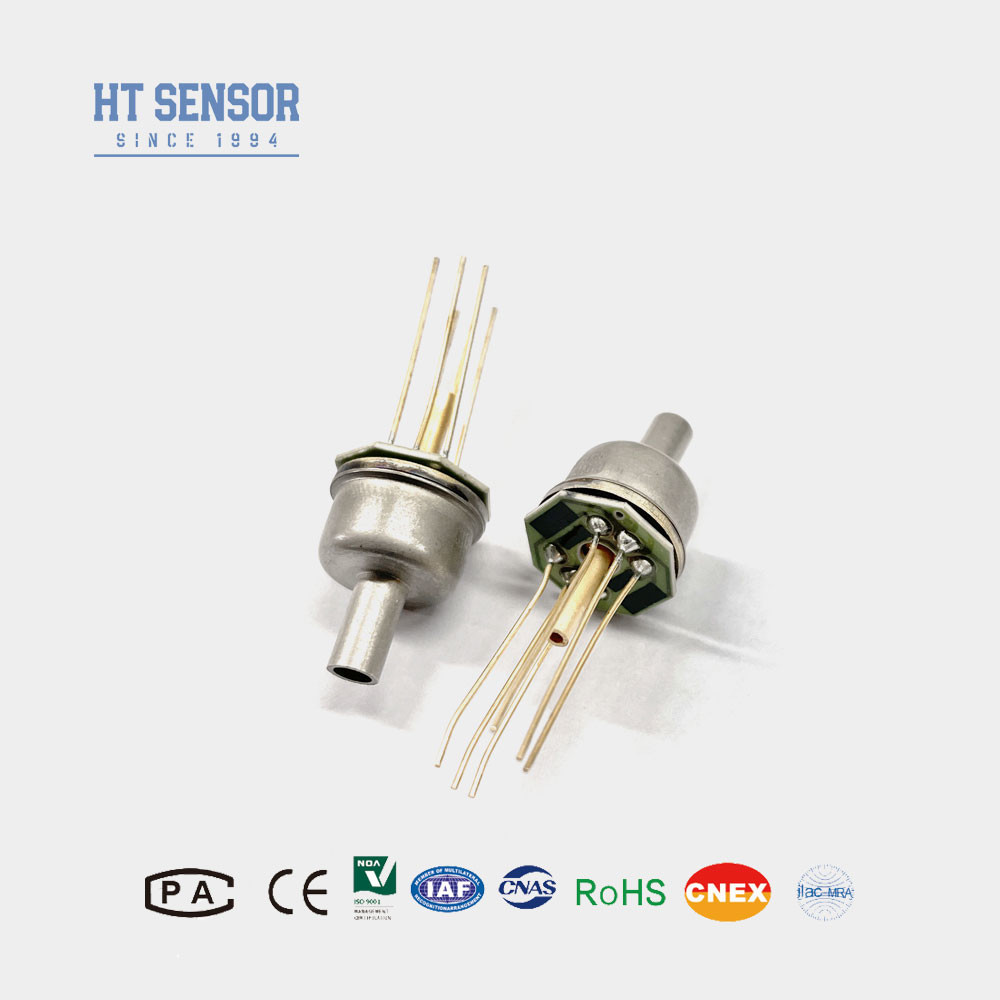

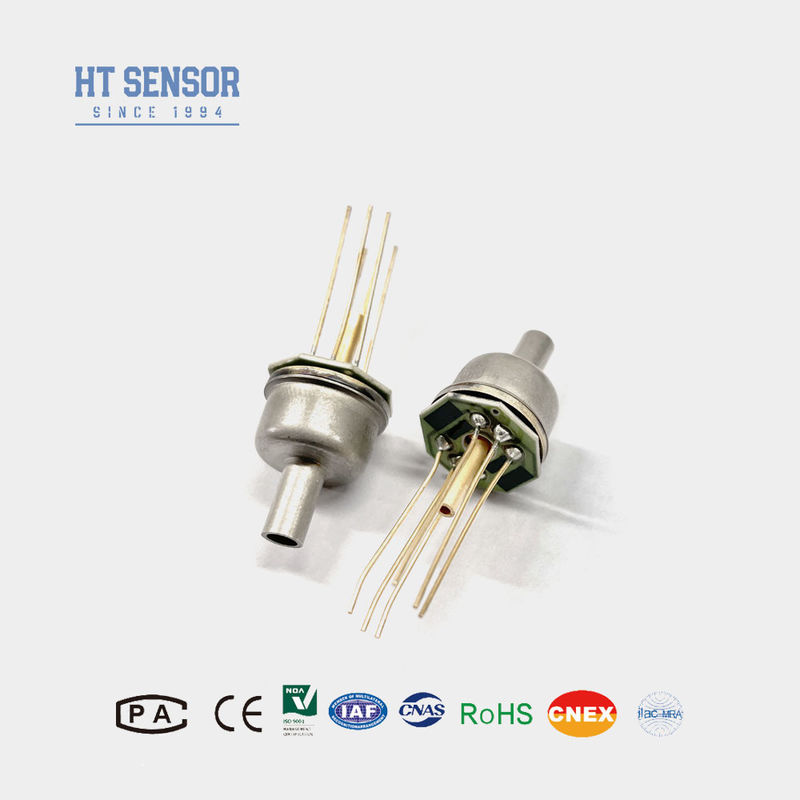

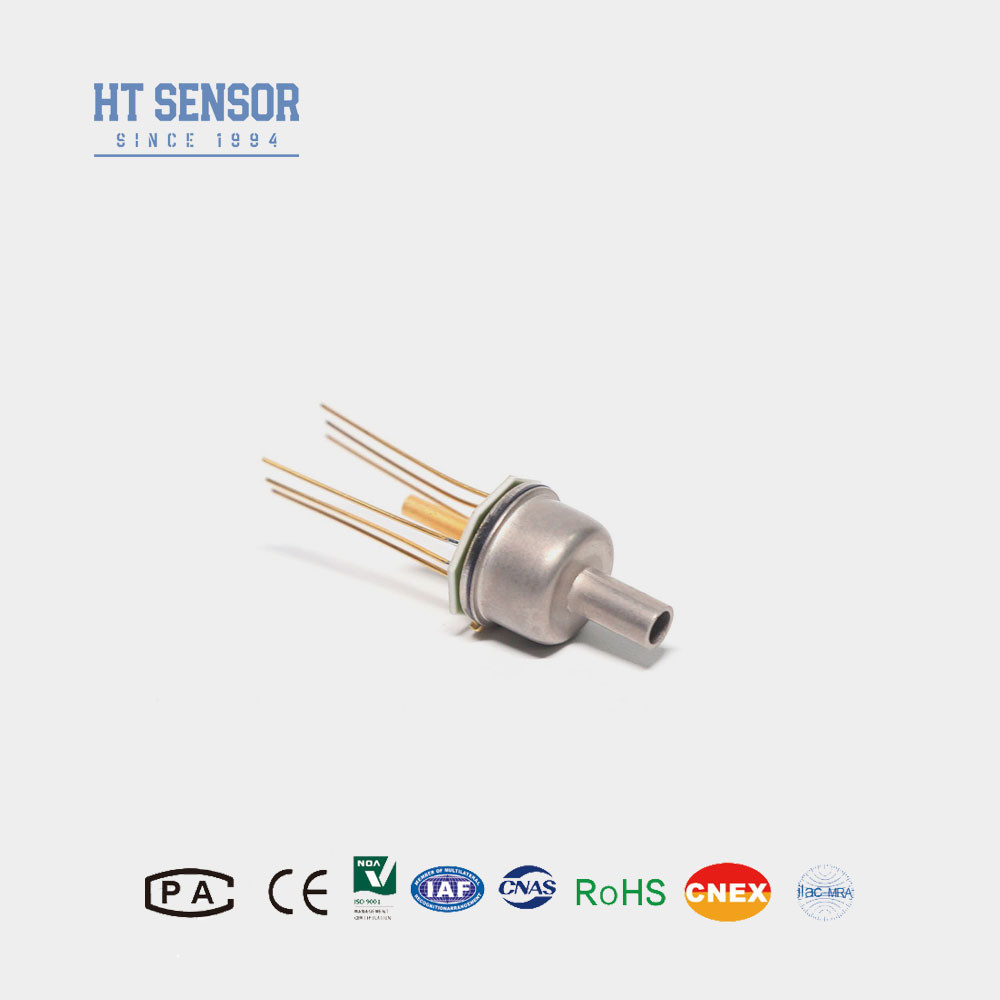

HT12 Sensore di pressione al silicio con ampio raggio di misura da 0 a 200kpa Sensore per aria secca
Product Details
| Modello n.: | HT12 | Tipo di filo: | TO8 |
|---|---|---|---|
| Tipo di cablaggio: | Pini di Kovar placcati in oro o filo di silicio | Misurazione mezzo: | aria gassosa secca |
| Allineare: | 0-10kpa~200kpaG 100kpaA, 200kpaA | Produzione: | mv Segnale analogo |
| Energia: | 1.5 mA | Codice Hs: | 9026209090 |
| Per: | Sensore di pressione | Personalizzazione: | OEM e ODM |
| Evidenziare |
Sensore di pressione del silicio da 0 a 2 Mpa,Sensore di pressione al silicio con ampio raggio di misura,HT12 Sensore di pressione al silicio |
||
Product Description
HT12 Sensore di pressione al silicio con ampio raggio di misura da 0 a 2Mpa
Il sensore di pressione piezoresistivo in silicio HT12 è un elemento di silicio a diffusione altamente stabile incapsulato utilizzando una tecnologia di imballaggio TO8 avanzata.L'assenza di un nucleo riempito di olio elimina gli errori di profilo e migliora significativamente la stabilità del piccolo intervallo, che lo rende particolarmente adatto per misurare la pressione di gas secchi non corrosivi.
Caratteristiche del prodotto del sensore di pressione in silicio:- L'intervallo di misurazione è ampio da 0 a 10KPa a 2Mpa.
- Alta affidabilità, buona stabilità.
- Tecnologia di incapsulamento TO8.
- Applicazioni aerospaziali.
Applicazionidi sensore di pressione in silicio:
- Si è misurata la pressione di un gas secco e non corrosivo.
- Il sistema di controllo pneumatico Applicazioni mediche dell'ingegneria biomedica.
- Controlli HVAC.
- Aereo-spaziale relativo allo scopo dell'esperimento.
- Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
- Impedenza di ingresso:3KΩ~6KΩ
- Impedanza di uscita:2.5KΩ~6KΩ
- Connessione elettrica:Pini Kovar placcati in oro o fili ad alta temperatura da 100 mm
| Parametri delle prestazionidi sensore di pressione in silicio: | ||||||
| Intervallo di misura | Diametro (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Assoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Distanza con TO8 | Min:7kpa Max:200kpa | |||||
| Tipologia | Max. | Unità | ||||
| Linearità | ± 0.15 | ± 0.3 | % F.S. | |||
| Ripetibilità | 0.05 | 0.1 | % F.S. | |||
| Isteresi | 0.05 | 0.1 | % F.S. | |||
| 0 uscita di compensazione | 0 ± 1 | 0 ± 2 | mV | |||
| Produzione su larga scala | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | ||
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | |||
| Temperatura di offset zero. | ≤ 20KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | |||
| Temperatura a scala completa. | ≤ 20KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | |||
| Tempore compensato. | ≤ 20KPa | 0 ~ 50 | oC | |||
| ≥ 35 kPa | 0 ~ 70 | oC | ||||
| Temperatura di funzionamento | -20~80 | oC | ||||
| Temperatura di conservazione | -40~125 | oC | ||||
| Sovraccarico ammissibile | Prendi il valore più piccolo tra 3 volte la scala completa o 4MPa | |||||
| Pressione di scoppio | 5X la scala completa | |||||
| Stabilità a lungo termine | 0.2 % | F.S./anno | ||||
| Materiale del diaframma | 316L | |||||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | |||||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | |||||
| Shock | 100 g, 11 ms | |||||
| Tempo di risposta | ≤ 1 ms | |||||
| Peso | ~ 12,5 g | |||||
| I parametri sono sottoposti a prova nelle seguenti condizioni: corrente costante di 1,5 mA e temperatura ambiente di 25 °C | ||||||
| Progetto di costruzione | |
| Dimensione | |
| Connessione elettrica e compensazione |
|
|
| Suggerimenti per ordinare |
- Assicurare un adattamento preciso tra il nucleo del sensore e l'alloggiamento durante il montaggio per ottenere la tenuta a tenuta stagna richiesta.
- Allineare attentamente i componenti in verticale e applicare una pressione uniforme durante l'assemblaggio per evitare di bloccare o danneggiare la piastra di compensazione.
- Mantenere una connessione aperta tra il condotto d'aria del nucleo del sensore di pressione e l'atmosfera, impedendo l'ingresso di acqua, vapore o sostanze corrosive nelle camere di pressione positiva e negativa.
- Qualora vengano apportate modifiche ai condotti dei perni, si rimanda all'etichetta allegata al nucleo del sensore per identificarle con precisione.
| Società |
| Domande e risposte |
FAQ:
1D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: I nostri trasmettitori a sensori di pressione sono caratterizzati da elevata precisione, durata e prestazioni eccellenti, con la possibilità di personalizzazione.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche attraverso i nostri servizi OEM e ODM.
3Q: Qual è la vostra capacità produttiva?
R: I nostri stabilimenti produttivi hanno la capacità di produrre fino a 30.000 trasmettitori per sensori di pressione al mese, assicurandoci di poter soddisfare ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per una produzione e consegna in modo regolare.
4D: Qual è il periodo di consegna tipico?
R: I modelli standard hanno in genere un periodo di consegna di 5~8 giorni lavorativi, mentre i prodotti personalizzati possono variare.
5D: Qual è il prezzo dei prodotti?
R: Offriamo prezzi competitivi con sconti disponibili per ordini di grandi quantità o partnership a lungo termine.
6. Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
R: I nostri prodotti sono dotati di una garanzia di 24 mesi dalla data di spedizione e il nostro servizio post-vendita garantisce risposte rapide entro 24 ore insieme al supporto di istruzione remota tramite rete PC.
