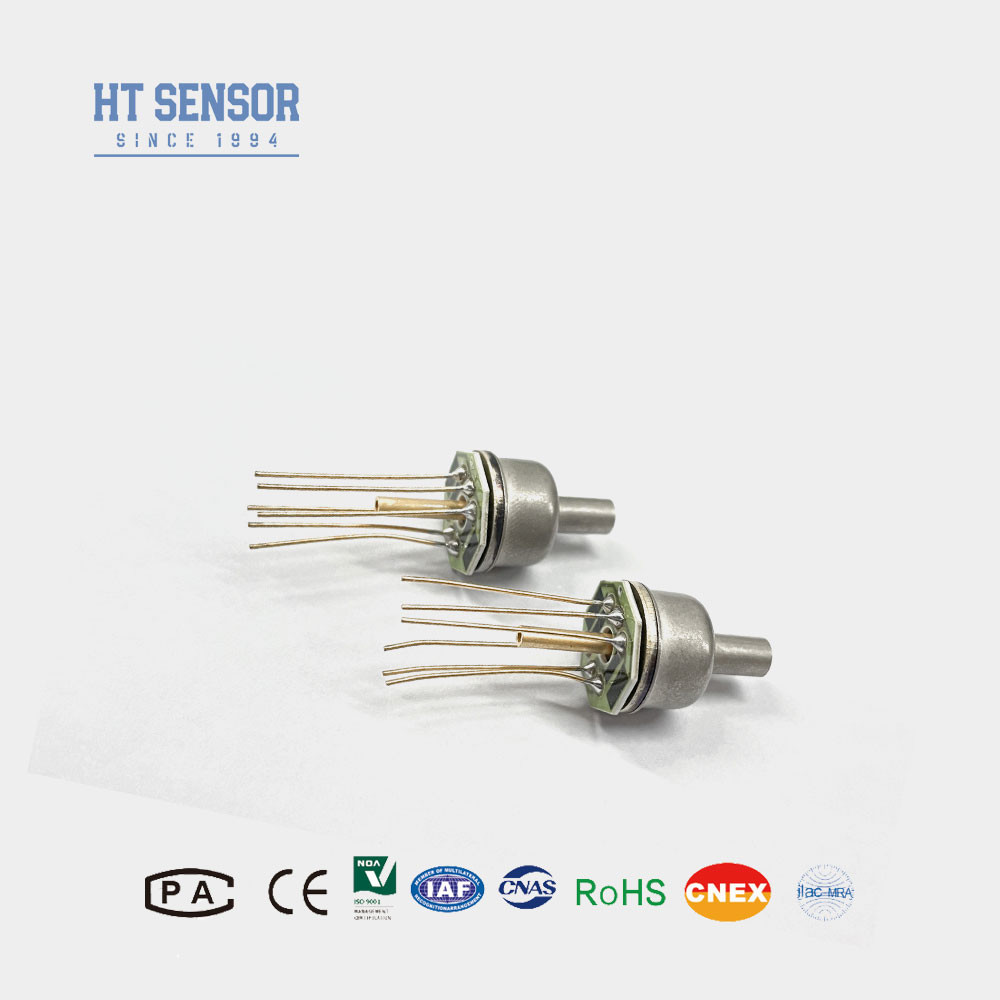

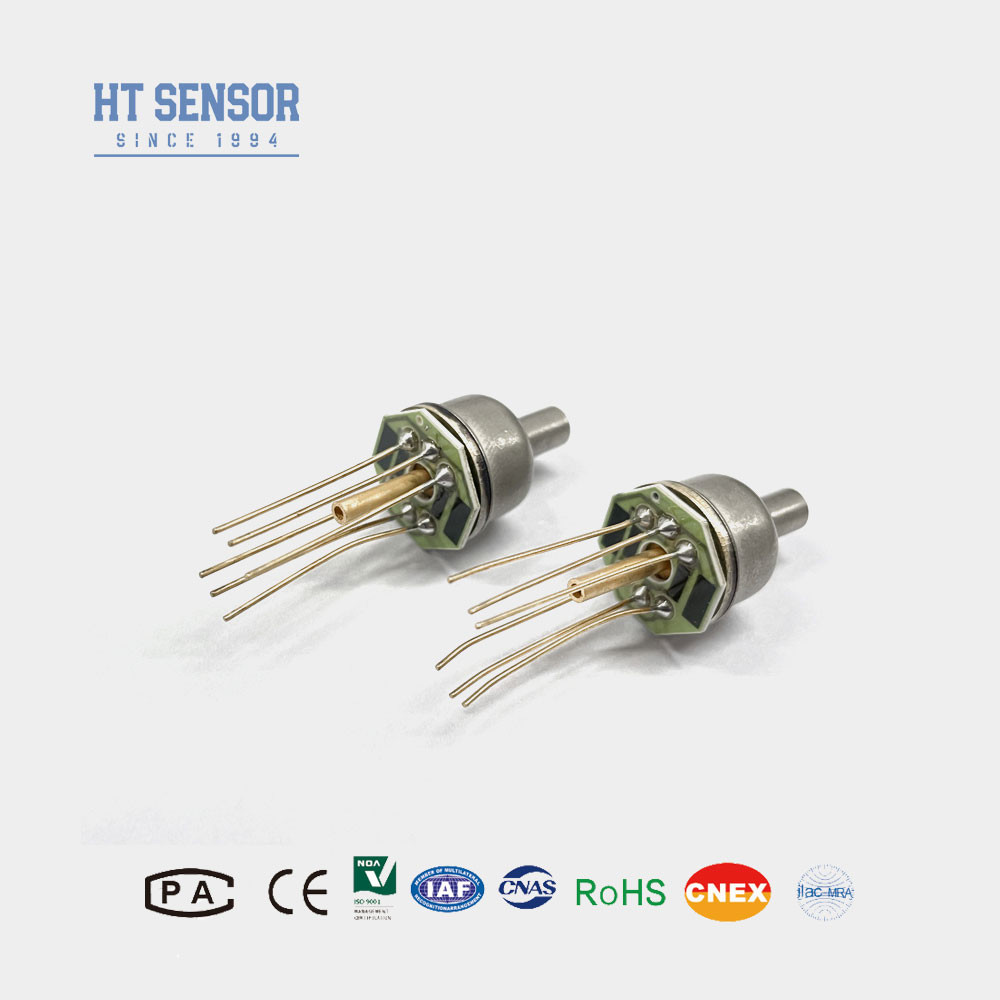

Tecnologia di incapsulamento TO8 Sensore di pressione del silicio per applicazioni aerospaziali

TO8 Encapsulation Technology Silicon Pressure Sensor for Aerospace Applications
TO8 Encapsulation Technology Silicon Pressure Sensor for Aerospace Applications
TO8 Encapsulation Technology Silicon Pressure Sensor for Aerospace Applications TO8 Encapsulation Technology Silicon Pressure Sensor for Aerospace Applications
Informazioni di base
Luogo di origine: Baoji, Cina.
Marca: HT SENSOR
Certificazione: ISO9001
Numero di modello: HT12
Quantità di ordine minimo: 1
Prezzo: negotiable
Imballaggi particolari: Pacchetto standard di esportazione
Tempi di consegna: 5-8 giorni lavorativi
Termini di pagamento: Western Union, L/C, T/T
Capacità di alimentazione: 5000 pezzi al mese
Miglior prezzo Contattaci
Informazioni dettagliate
Modello N.O.: HT12 Tipo di filo: TO8
Tipo di cablaggio: Pini di Kovar placcati in oro o filo di silicio Medium di misura: aria gassosa secca
Distanza: 0-10kpa~200kpa uscita: Segnale analogico
Potenza: 1.5 mA Codice S.A.: 9026209090
Per: Sensore di pressione Personalizzazione: Disponibile OEM e ODM
Evidenziare:

Sensore di pressione del silicio personalizzabile

,

Sensore di pressione del silicio in incapsulazione TO8

,

Sensore di pressione al silicio per l'aerospazio

Descrizione di prodotto

Tecnologia di incapsulamento TO8 Sensore di pressione del silicio per applicazioni aerospaziali

HT12Sensore di pressione piezoresistivo al silicio

Introduzione del sensore di pressione in silicio:



Il sensore di pressione piezoresistivo in silicio HT12 è un elemento di silicio a diffusione altamente stabile confezionato utilizzando una tecnologia di confezionamento TO8 avanzata.Il nucleo non riempito di olio elimina gli errori di profilo e migliora significativamente la stabilità della piccola gamma, che lo rende particolarmente efficace per misurare la pressione di gas secchi non corrosivi.

Caratteristiche del prodotto del sensore di pressione in silicio:
  1. L'intervallo di misurazione è ampio da 0 a 10KPa a 2Mpa.
  2. Alta affidabilità, buona stabilità.
  3. Tecnologia di incapsulamento TO8.
  4. Applicazioni aerospaziali.
Tecnologia di incapsulamento TO8 Sensore di pressione del silicio per applicazioni aerospaziali 0

Applicazionidi sensore di pressione in silicio:
  1. Si è misurata la pressione di un gas secco e non corrosivo.
  2. Il sistema di controllo pneumatico Applicazioni mediche dell'ingegneria biomedica.
  3. Controlli HVAC.
  4. Aereo-spaziale relativo allo scopo dell'esperimento.
Performance elettricadi sensore di pressione in silicio:
  1. Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
  2. Impedenza di ingresso:3KΩ~6KΩ
  3. Impedanza di uscita:2.5KΩ~6KΩ
  4. Connessione elettrica:Pini Kovar placcati in oro o fili ad alta temperatura da 100 mm
Parametri delle prestazionidi sensore di pressione in silicio:
Intervallo di misura Diametro (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Assoluto ((A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Distanza con TO8   Min:7kpa Max:200kpa
  Tipologia Max. Unità
Linearità   ± 0.15 ± 0.3 % F.S.
Ripetibilità  0.05 0.1 % F.S.
Isteresi    0.05 0.1 % F.S.
0 uscita di compensazione   0 ± 1 0 ± 2 mV
Produzione su larga scala   ≤ 20KPa 50 ± 10 50 ± 30 mV
≥ 35 kPa 100 ± 10 100 ± 30 mV
Temperatura di offset zero.   ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Temperatura a scala completa. ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Tempore compensato. ≤ 20KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura di funzionamento -20~80 oC
Temperatura di conservazione -40~125 oC
Sovraccarico ammissibile Prendi il valore più piccolo tra 3 volte la scala completa o 4MPa
Pressione di esplosione 5X la scala completa
Stabilità a lungo termine 0.2 %  F.S./anno
Materiale del diaframma 316L
Resistenza all'isolamento ≥ 200MΩ 100VDC
Vibrazione Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz
Shock 100 g, 11 ms
Tempo di risposta ≤ 1 ms
Peso ~ 12,5 g
I parametri sono sottoposti a prova nelle seguenti condizioni: corrente costante di 1,5 mA e temperatura ambiente di 25°C

Tecnologia di incapsulamento TO8 Sensore di pressione del silicio per applicazioni aerospaziali 1Tecnologia di incapsulamento TO8 Sensore di pressione del silicio per applicazioni aerospaziali 2
Progetto di costruzione
Dimensione Tecnologia di incapsulamento TO8 Sensore di pressione del silicio per applicazioni aerospaziali 3
Connessione elettrica e compensazione




Tecnologia di incapsulamento TO8 Sensore di pressione del silicio per applicazioni aerospaziali 4






Suggerimenti per ordinare




1. Prestare particolare attenzione all'allineamento e all'adattamento tra il nucleo del sensore e l'alloggiamento durante l'assemblaggio per garantire la tenuta dell'aria richiesta.

2. Mantenere un adeguato allineamento verticale e applicare una pressione uniforme durante l'assemblaggio per evitare blocchi o danni alla piastra di compensazione.

3- mantenere il condotto d'aria del nucleo del sensore di pressione collegato all'atmosfera e impedire l'ingresso di acqua, umidità o sostanze corrosive nelle camere di pressione positiva e negativa.

4. Se si verificano modifiche ai condotti dei perni, si rimanda all'etichetta attaccata al nucleo per un'identificazione accurata.


Società
Tecnologia di incapsulamento TO8 Sensore di pressione del silicio per applicazioni aerospaziali 5Tecnologia di incapsulamento TO8 Sensore di pressione del silicio per applicazioni aerospaziali 6



Tecnologia di incapsulamento TO8 Sensore di pressione del silicio per applicazioni aerospaziali 7Tecnologia di incapsulamento TO8 Sensore di pressione del silicio per applicazioni aerospaziali 8Tecnologia di incapsulamento TO8 Sensore di pressione del silicio per applicazioni aerospaziali 9

Domande e risposte


1D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?

R: Alta precisione, durata e prestazioni eccellenti.



2. D: Posso personalizzare specifiche speciali?

R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare le esigenze specifiche. Forniamo il servizio OEM e ODM.



3Q: Qual è la vostra capacità produttiva?

R: I nostri impianti di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna.



4D: Qual è il periodo di consegna tipico?

R: 5-8 giorni lavorativi per i modelli standard.



5D: Qual è il prezzo dei prodotti?

A: Prezzi competitivi con sconti per ordini di grandi quantità o partner a lungo termine.



6. Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?

R: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà alle vostre domande entro 24 ore, l'istruzione remota tramite rete PC è sempre disponibile.
