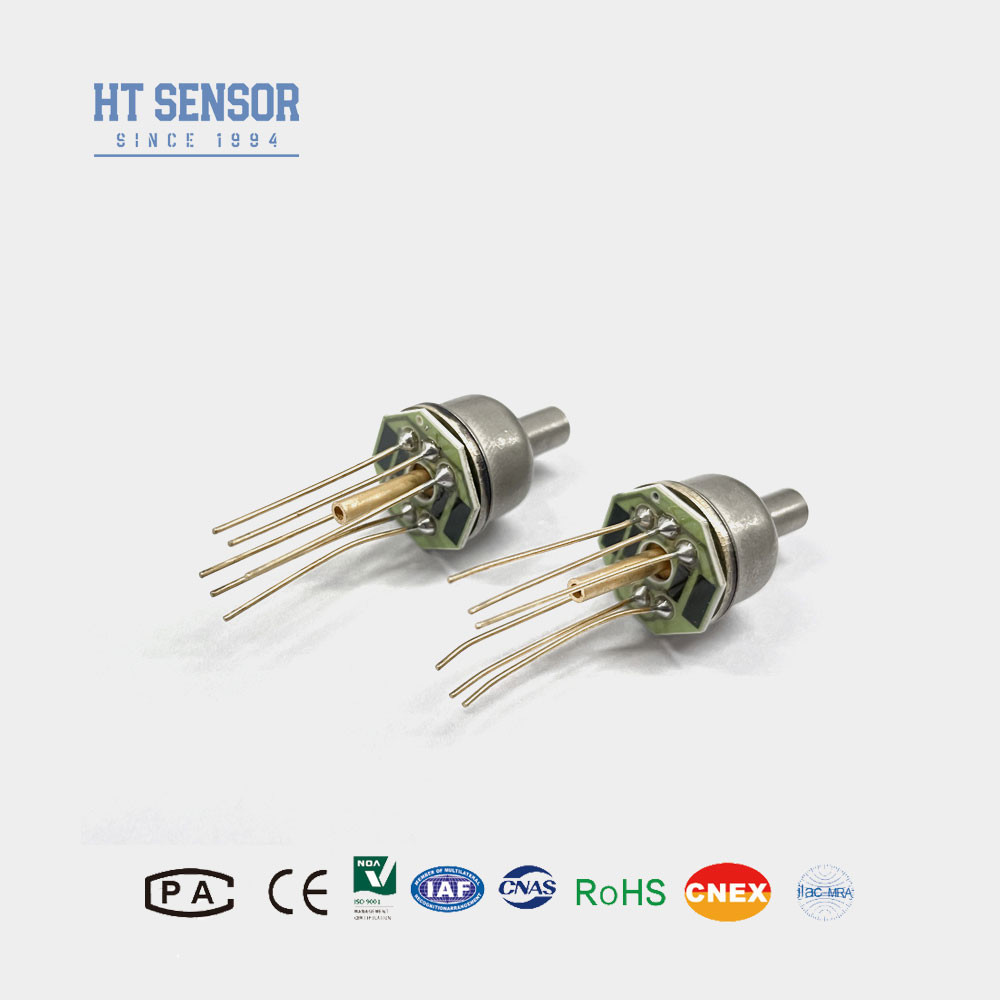

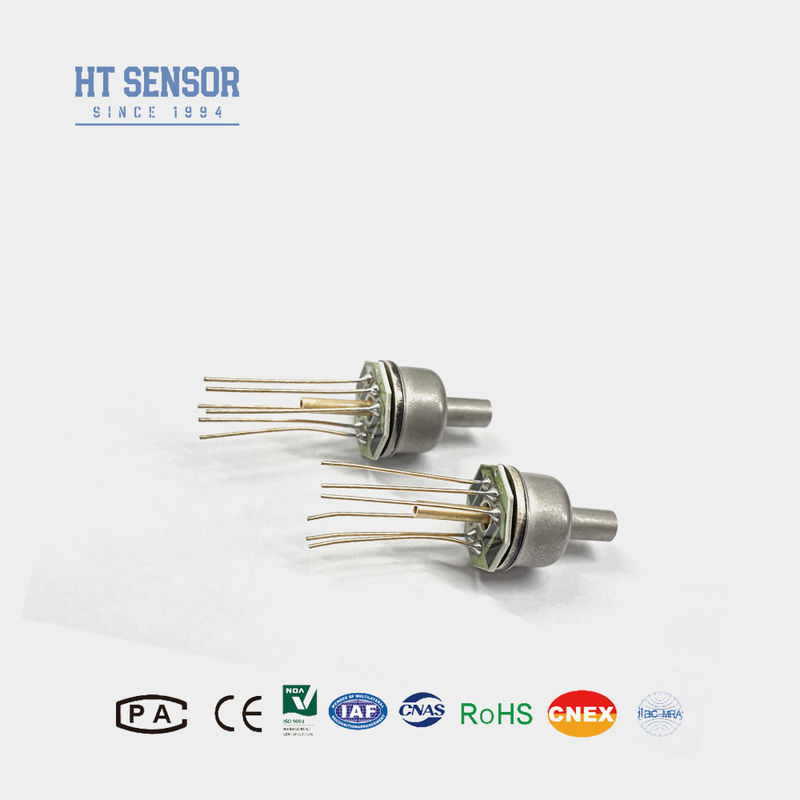

Tecnologia di incapsulamento TO8 Sensore di pressione dell'aria secca per applicazioni aerospaziali
Product Details
| Modello n.: | HT12 | Tipo di filo: | TO8 |
|---|---|---|---|
| Tipo di cablaggio: | Pini di Kovar placcati in oro o filo di silicio | Misurazione mezzo: | aria gassosa secca |
| Allineare: | 0-10kpa~200kpa | Produzione: | Segnale analogico |
| Energia: | 1.5 mA | Codice Hs: | 9026209090 |
| Per: | Sensore di pressione | Personalizzazione: | Disponibile OEM e ODM |
| Evidenziare |
Sensore di pressione del silicio personalizzabile,Sensore di pressione del silicio in incapsulazione TO8,Sensore di pressione al silicio per l'aerospazio |
||
Product Description
Tecnologia di incapsulamento TO8 Sensore di pressione del silicio per applicazioni aerospaziali
Il sensore di pressione piezoresistivo in silicio HT12 è un elemento di silicio a diffusione altamente stabile confezionato utilizzando una tecnologia di confezionamento TO8 avanzata.Il nucleo non riempito di olio elimina gli errori di profilo e migliora significativamente la stabilità della piccola gamma, che lo rende particolarmente efficace per misurare la pressione di gas secchi non corrosivi.
Caratteristiche del prodotto del sensore di pressione in silicio:- L'intervallo di misurazione è ampio da 0 a 10KPa a 2Mpa.
- Alta affidabilità, buona stabilità.
- Tecnologia di incapsulamento TO8.
- Applicazioni aerospaziali.
Applicazionidi sensore di pressione in silicio:
- Si è misurata la pressione di un gas secco e non corrosivo.
- Il sistema di controllo pneumatico Applicazioni mediche dell'ingegneria biomedica.
- Controlli HVAC.
- Aereo-spaziale relativo allo scopo dell'esperimento.
- Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
- Impedenza di ingresso:3KΩ~6KΩ
- Impedanza di uscita:2.5KΩ~6KΩ
- Connessione elettrica:Pini Kovar placcati in oro o fili ad alta temperatura da 100 mm
| Parametri delle prestazionidi sensore di pressione in silicio: | ||||||
| Intervallo di misura | Diametro (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Assoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Distanza con TO8 | Min:7kpa Max:200kpa | |||||
| Tipologia | Max. | Unità | ||||
| Linearità | ± 0.15 | ± 0.3 | % F.S. | |||
| Ripetibilità | 0.05 | 0.1 | % F.S. | |||
| Isteresi | 0.05 | 0.1 | % F.S. | |||
| 0 uscita di compensazione | 0 ± 1 | 0 ± 2 | mV | |||
| Produzione su larga scala | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | ||
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | |||
| Temperatura di offset zero. | ≤ 20KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | |||
| Temperatura a scala completa. | ≤ 20KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | |||
| Tempore compensato. | ≤ 20KPa | 0 ~ 50 | oC | |||
| ≥ 35 kPa | 0 ~ 70 | oC | ||||
| Temperatura di funzionamento | -20~80 | oC | ||||
| Temperatura di conservazione | -40~125 | oC | ||||
| Sovraccarico ammissibile | Prendi il valore più piccolo tra 3 volte la scala completa o 4MPa | |||||
| Pressione di esplosione | 5X la scala completa | |||||
| Stabilità a lungo termine | 0.2 % | F.S./anno | ||||
| Materiale del diaframma | 316L | |||||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | |||||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | |||||
| Shock | 100 g, 11 ms | |||||
| Tempo di risposta | ≤ 1 ms | |||||
| Peso | ~ 12,5 g | |||||
| I parametri sono sottoposti a prova nelle seguenti condizioni: corrente costante di 1,5 mA e temperatura ambiente di 25°C | ||||||
| Progetto di costruzione | |
| Dimensione | |
| Connessione elettrica e compensazione |
|
|
| Suggerimenti per ordinare |
1. Prestare particolare attenzione all'allineamento e all'adattamento tra il nucleo del sensore e l'alloggiamento durante l'assemblaggio per garantire la tenuta dell'aria richiesta.
2. Mantenere un adeguato allineamento verticale e applicare una pressione uniforme durante l'assemblaggio per evitare blocchi o danni alla piastra di compensazione.
3- mantenere il condotto d'aria del nucleo del sensore di pressione collegato all'atmosfera e impedire l'ingresso di acqua, umidità o sostanze corrosive nelle camere di pressione positiva e negativa.
4. Se si verificano modifiche ai condotti dei perni, si rimanda all'etichetta attaccata al nucleo per un'identificazione accurata.
| Società |
| Domande e risposte |
1D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: Alta precisione, durata e prestazioni eccellenti.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare le esigenze specifiche. Forniamo il servizio OEM e ODM.
3Q: Qual è la vostra capacità produttiva?
R: I nostri impianti di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna.
4D: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.
5D: Qual è il prezzo dei prodotti?
A: Prezzi competitivi con sconti per ordini di grandi quantità o partner a lungo termine.
6. Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
R: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà alle vostre domande entro 24 ore, l'istruzione remota tramite rete PC è sempre disponibile.
