BH93420IB Trasmettitore di livello liquido sommergibile
Introduzione del sensore del livello del liquido:

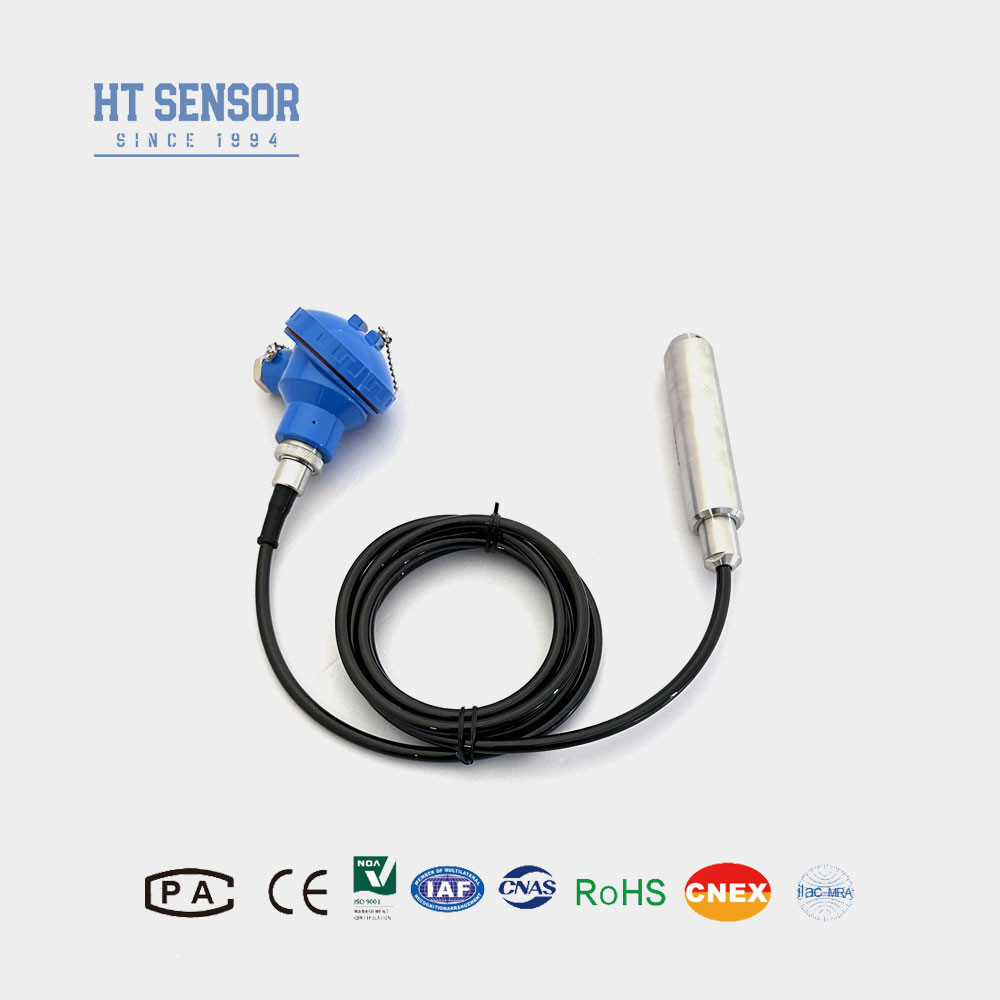

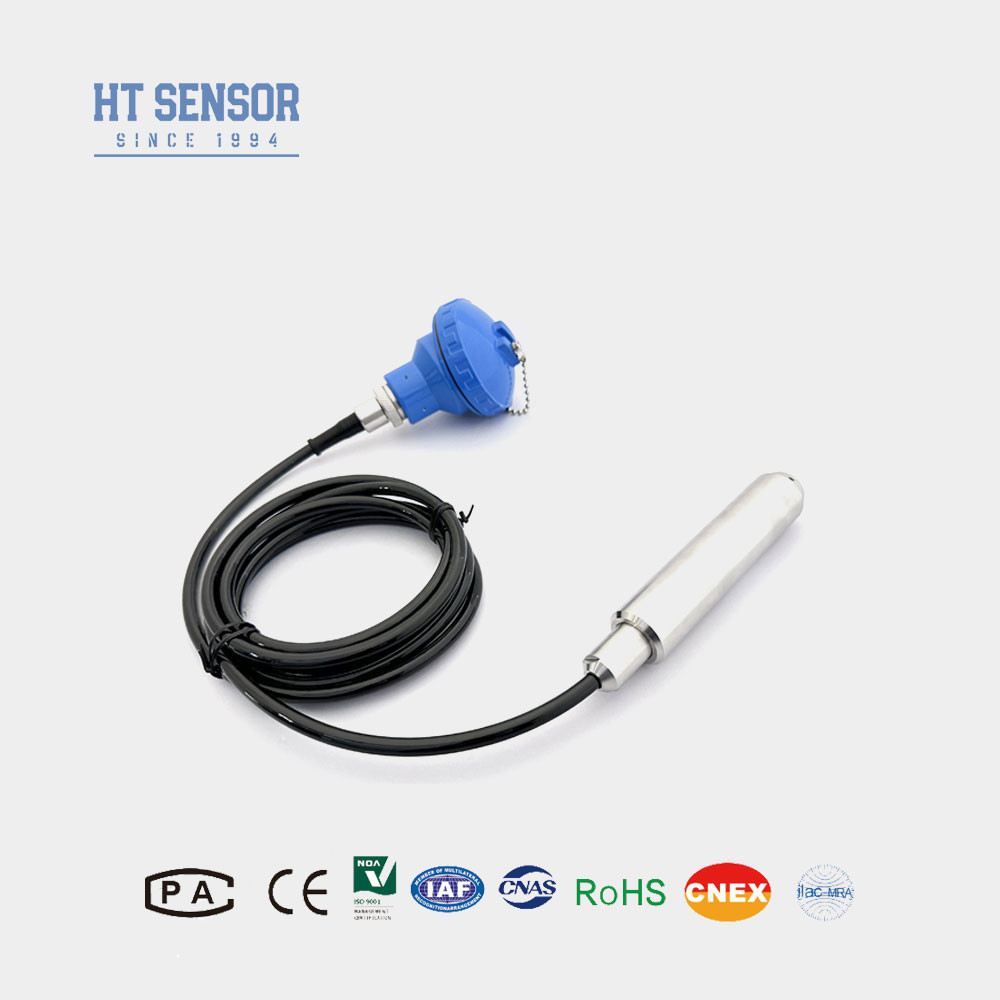

Il BH93420-I è un trasmettitore di livello dell'acqua robusto e affidabile dotato di un sensore di pressione della serie HT e riempito di olio come elemento di misurazione del segnale.La parte di rilevamento del sensore che è immersa in acqua è interamente racchiusa in acciaio inossidabile, garantendo prestazioni impermeabili eccezionali IP68. Con una comoda scatola di giunzione come presa di sicurezza, questo trasmettitore è facile da installare e sicuro sul campo per una vasta gamma di applicazioni.
Caratteristiche del prodottodi sensore del livello del liquido:
- Alloggiamento completo in acciaio inossidabile per l'idoneità in diversi ambienti di prova
- Misurazione della sonda di tipo immersione per una facile installazione
- Varietà di opzioni di segnale di uscita per soddisfare i requisiti applicativi
Applicazionidi sensore del livello del liquido- Sì, signore.
1Compatibile con 316LSS, liquidi non corrosivi.
2- monitoraggio dei livelli idrici in varie applicazioni quali acque reflue, acque industriali e municipali, serbatoi d'acqua, pozzi, fiumi, acque di mare, laghi, ecc.
3- Misurazione dei livelli di carburante nei serbatoi diesel e di carburante.
| Parametri delle prestazionidi sensore del livello del liquido |
| Intervallo di misura |
0~10m...400m |
| Tipo di pressione |
Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico |
≤ 2X gamma nominale |
| Precisione @ 25oC |
±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità |
±0,03% (tipico) ±0,05%FS (massimo) |
| Isteresi |
±0,03% (tipico) ±0,05%FS (massimo) |
| Stabilità a lungo termine |
± 0,2% F.S/anno (massimo) |
| Drift a temperatura zero |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Differenze di temperatura |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura di compensazione |
0-50oC (0-1m. 0-2m) ); 0-70oC |
| Temperatura di funzionamento |
-20°C a 80°C |
| Temperatura di conservazione |
-30°C -100°C |
| Vibrazione |
10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni |
1Cr18Ni9Ti |
| Materiale del diaframma |
Acciaio inossidabile 316L |
| Resistenza all'isolamento |
>= 100MΩ@100VDC |
| Classificazione a prova di esplosione |
ExiaIICT6 |
| Classificazione di protezione |
IP67, IP68 |
| Sigillo O-Ring |
Fabbricazione a partire da materie plastiche |
| Peso |
~ 0,3 kg (senza cavo) |
| Materiale del cavo |
Polietilene, poliuretano |
| Segnale di uscita |
Tensione di alimentazione |
Tipo di uscita |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 di filo |
| 0~10/20mA |
3 filtro |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protocollo di comunicazione RS485 |
| Suggerimenti per ordinare |
- Assicurarsi che il mezzo misurato sia compatibile con i componenti del prodotto in contatto con esso.
- Indicare la densità del mezzo misurato.
- Per le forti interferenze elettromagnetiche o a radiofrequenza, fornire dettagli all'azienda e indicarlo nell'ordine.
| Ordine Guida |
| BH93420 |
Codice |
Progetto di costruzione |
| |
Io... |
Trasmettitore di pressione |
| |
Intervallo di misura |
0~10m...400m |
| |
Codice |
Fornitore di energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Altri |
| |
Codice |
Segnale di uscita |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
S8 |
RS485 |
| |
Codice |
Tipo di pressione |
| G |
Pressione di misura |
| A |
Pressione assoluta |
| S |
Pressione di riferimento sigillata |
| |
Codice |
Materiale |
| 01 |
Acciaio inossidabile 304 |
| 02 |
Acciaio inossidabile 316L |
| |
Codice |
Materiale del cavo |
| C1 |
PE |
| C2 |
PU |
