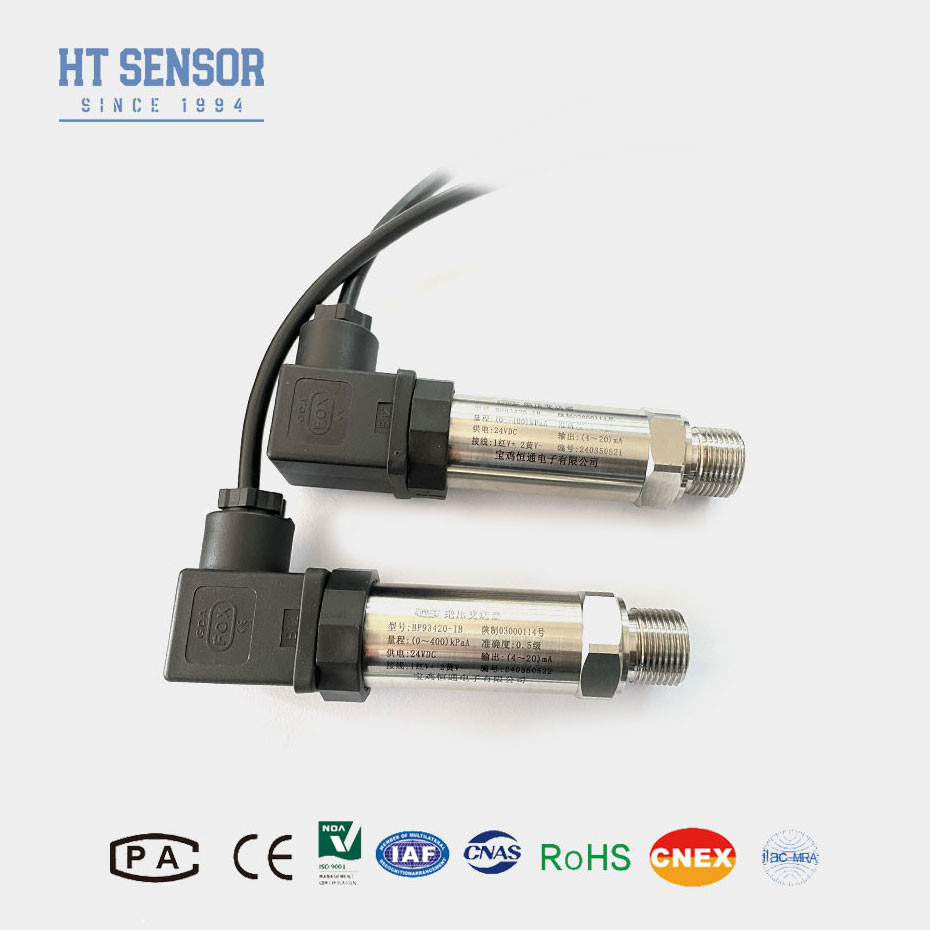

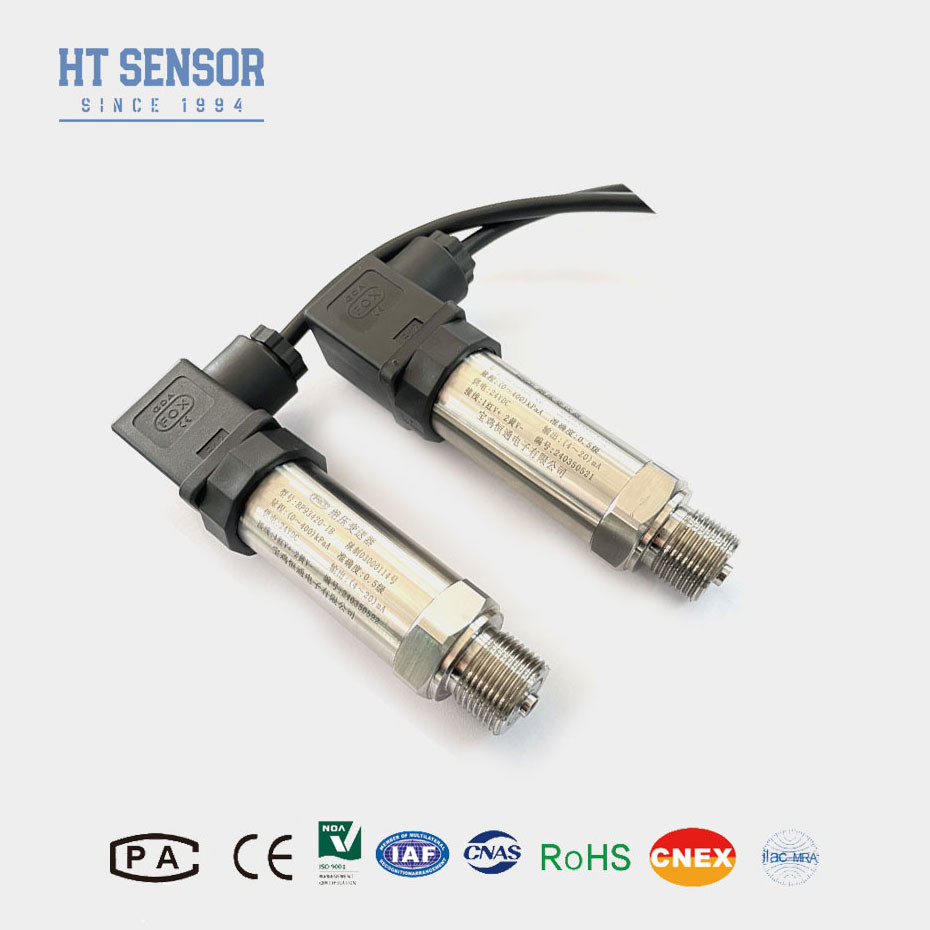

BP93420-IB Sensore di pressione di silicio diffuso Trasmettitore di pressione ad alta precisione
Product Details
| Model NO.: | BP93420-IB | Power: | 5VDC /12-36VDC |
|---|---|---|---|
| Thread: | G1/2, M20*1.5, 1/2NPT | Long-Term Stability: | +-0.2%F.S/Year(Typ.) |
| Housing Material: | 316L or 304SS | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Measuring Medium: | Liquid air. water oil | Accuracy Grade: | 0.5%. 0.25% |
| Pressure range: | 0kpa~5kpa...100MPa | Output Signal: | 4-20mA or RS485 Modobus |
| Electronic Connection: | DIN connector or cable | ||
| Evidenziare |
Sensore di pressione di silicio diffuso,BP93420-IB Sensore di pressione al silicio,Sensore di pressione al silicio ad alta precisione |
||
Product Description
BP93420IBTrasmettitore di pressione di silicio diffuso ad alta precisione
Introduzione:
BP93420IB I sensori di pressione a silicio diffuso sono un tipo di dispositivo di rilevamento della pressione che utilizza la tecnologia a silicio diffuso per misurare i cambiamenti di pressione.Questi sensori sono costituiti da un sottile diaframma di silicio che si deforma sotto pressioneQuesto cambiamento di resistenza viene quindi convertito in un segnale elettrico che può essere elaborato e interpretato per determinare la pressione applicata.La tecnologia di compensazione digitale viene quindi utilizzata per calibrare la temperatura, la linearità, l'isteresi e la ripetibilità del sensore in più punti.Uno dei principali vantaggi dei sensori di pressione a silicio diffuso è la loro elevata sensibilità e precisione nella misurazione della pressione.rendendoli adatti a una vasta gamma di applicazioni in cui è essenziale un controllo preciso della pressione.
Caratteristiche del prodotto
1. Alta precisione
2Ampia gamma di pressione
3Tempo di risposta veloce
4. Dimensioni compatte
5. Basso consumo energetico
6Eccellente linearità.
Applicazionidi sensore di trasmissione della pressione:
1Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L
2.I sensori di pressione a silicio diffuso offrono una soluzione affidabile ed economica per misurare la pressione in varie applicazioni industriali, automobilistiche, aerospaziali e mediche.fornire dati precisi e in tempo reale sulla pressione a fini di monitoraggio e controllo.
Parametri di prestazione del sensore del trasmettitore di pressione:
| Intervallo di misura | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | 00,1% FS |
| Isteresi | 00,1% FS |
| Stabilità a lungo termine | ± 0,1% F.S./anno ((tipico) ± 0,2% F.S./anno ((massimo) |
| Drift di temperatura del punto zero | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,15 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Punti di ordinazione del sensore del trasmettitore di pressione |
1. Quando si seleziona il prodotto, assicurarsi che il mezzo di prova sia compatibile con la parte di contatto del prodotto.
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitali.
3Quando si ordina con testa di display LCD o LED del trasduttore, la potenza del trasmettitore non deve essere inferiore a 20 VDC.
4- per garantire il funzionamento affidabile del prodotto,si raccomanda agli utilizzatori di installare sul posto dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati alla terra.
5L'intervallo nominale di temperatura di funzionamento dell'anello O in gomma al fluoro è di -20°C-250°C. Quando la temperatura di funzionamento del prodotto è inferiore a -20°C, si deve scegliere l'anello di tenuta di tipo EPDM O.
6. La lunghezza di cavo predefinita è di 1,5 m e ci sono tre tipi di materiali tra cui scegliere.Se hai bisogno di un altro materiale per il cavo, specificarlo nel modulo d'ordine.
7In caso di forti vibrazioni, forza di impatto istantanea, forte interferenza elettromagnetica o radiofrequenza e altri requisiti speciali, si prega di informare la nostra società e indicare nell'ordine.
| Guida d'ordine del sensore del trasmettitore di pressione | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IB | Trasmettitore di pressione generale | IX | Visualizzazione del trasmettitore di pressione | |||||
| IE | Trasmettitore di pressione per l'aviazione resistente agli urti | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| Se | Trasmettitore di pressione a prova di umidità | IIE/IIIE | Trasmettitore di pressione generale/display | |||||
| IN | Trasmettitore di pressione dedicato per aria condizionata | |||||||
| IC | Trasmettitore ad alta pressione a temperatura | |||||||
| QI1/QI2 | Grandi diaframmi/trasmettitori ad alta pressione | |||||||
| Intervallo di misura | - Zero.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
FAQ:
1D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: Alta precisione, durata e prestazioni eccellenti.
2. D: Posso personalizzare specifiche speciali?
A:Forniamo il servizio OEM e ODM.
3Q: Qual è la vostra capacità produttiva?
A: Le nostre strutture di produzione possono produrre fino a 20.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna.
4D: Qual è il periodo di consegna tipico?
R: 3-5 giorni lavorativi per i modelli standard.
