Sensore per trasmettitori di pressione industriali a silicio piezoresistivo con uscita I2C

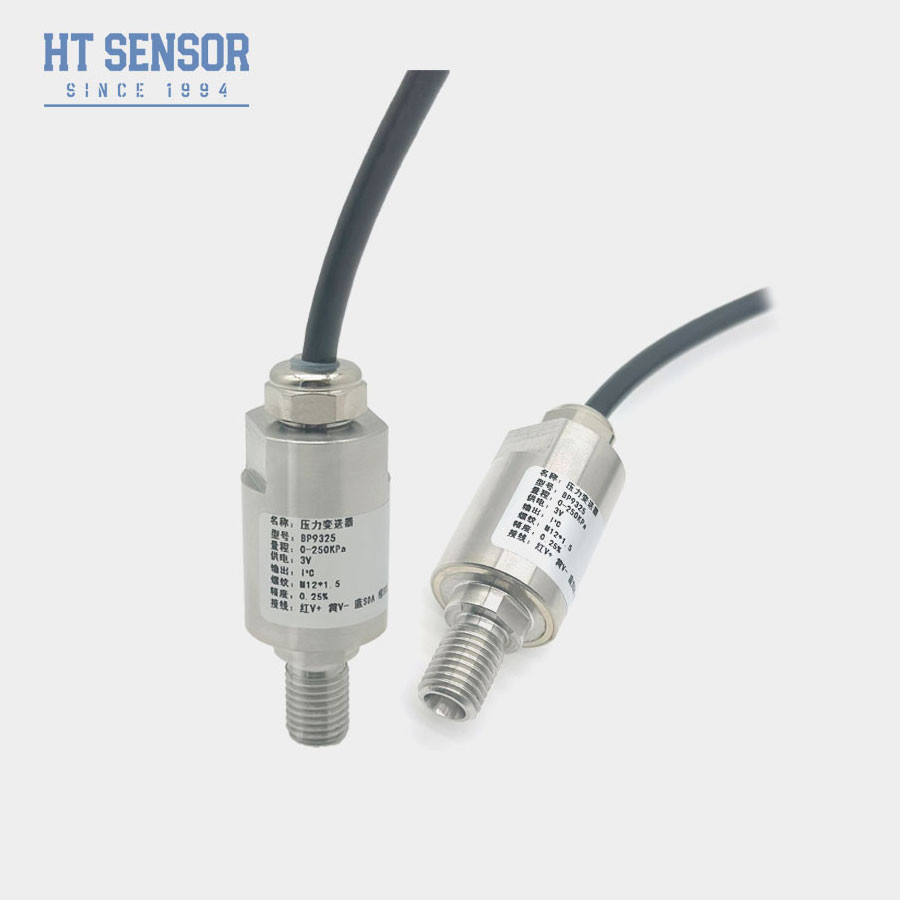

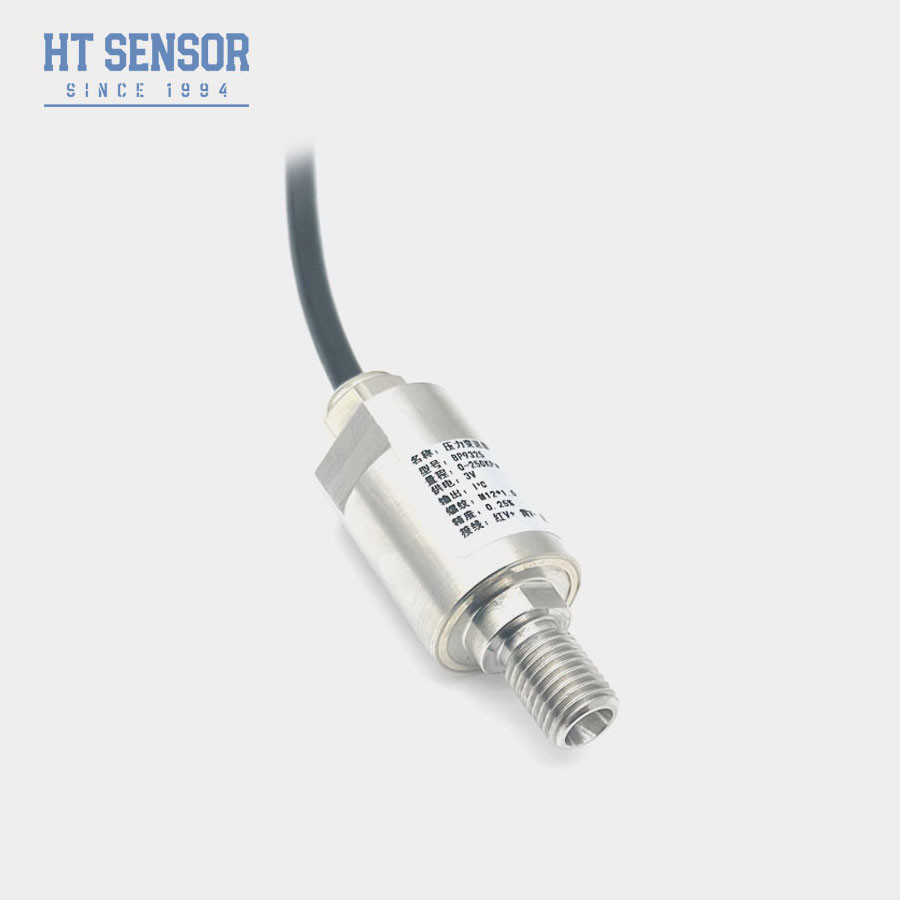

BP9325-I2C Sensore di pressione piezoresistivo al silicio
Introduzione del prodotto Sensore di pressione industriale
Il sensore di pressione BP9325-I2C utilizza come elemento di misura il nostro nucleo di isolamento a membrana piezoresistiva di silicio della serie HT.Il circuito di elaborazione del segnale del sensore è integrato all'interno della custodia in acciaio inossidabile, convertendo il segnale del sensore in una uscita I2C standard. Il prodotto è stato sottoposto a test approfonditi e a screening di invecchiamento dei suoi componenti, dei prodotti semilavorati e dei prodotti finali,garantire prestazioni stabili e affidabili.
Caratteristiche del prodotto del sensore di trasmissione di pressione industriale
- Economica e compatta
- Dispositivi ad accensione a doppia velocità (ADC) a 24 bit per l'acquisizione di pressione e temperatura
- Protocollo di comunicazione I2C standard
- Tutto in acciaio inossidabile 316L
Applicazioni e industria dei sensori di trasmissione di pressione industriali
- La misurazione della pressione è progettata per supporti non corrosivi e utilizza una costruzione in acciaio inossidabile da 316L.
- Questo rende il sensore adatto per applicazioni di processo industriale come quelle presenti nelle industrie petrolifere, chimiche e metallurgiche.il design robusto lo rende adattabile per l'uso nell'industria navale e aerospazialeIl sensore si integra anche bene con le applicazioni Internet of Things (IoT).
| Parametri di prestazione del sensore di trasmissione di pressione industriale BP9325-I2C |
| Distanza |
- 100 kPa... 0 35 kPa... 3,5 MPa... 100 MPa |
| Tipo di pressione |
Pressione di misura, pressione assoluta |
| Fornitore di energia |
3.0V 3.6V DC |
| Segnale di uscita |
I2C digitale (pressione, temperatura) |
| Sovraccarico |
≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25°C |
±0,25% (tipico), ±0,5% (massimo) |
| Ripetibilità e isteresi |
00,02% F.S. (tipico), 0,05% F.S. (massimo) |
| Stabilità a lungo termine |
±0,1% F.S./anno (tipico), ±0,2% F.S./anno (massimo) |
| Drift a temperatura zero |
±0,02% F.S/°C (≤100KPa), ±0,01% F.S/°C (>100KPa) |
| Differenze di temperatura su scala completa |
±0,02% F.S/°C (≤100KPa), ±0,01% F.S/°C (>100KPa) |
| Risposta di frequenza |
2.4Khz |
| Temperatura di compensazione |
-20-70°C ((≤10MPa, personalizzabile) |
| Temperatura di funzionamento |
-30°C~80°C |
| Temperatura di conservazione |
-40°C~120°C |
| Corrente di funzionamento continua |
3 mA DC |
| Materiale per le abitazioni |
304316L |
| Materiale del diaframma |
316L |
| Resistenza all'isolamento |
50MΩ @50V DC |
| Grado di protezione |
Protezione IP65 |
| O-ring |
Fabbricazione a partire da materie plastiche |
| Peso |
~ 0,4 kg |
Protocollo di comunicazione
BP-I2C utilizza il protocollo bus I2C per la comunicazione con dispositivi esterni.BP-IIC agisce come un dispositivo schiavo I2C, e il dispositivo master può comunicare con esso utilizzando i seguenti formati di comando:
Quando BP-I2C è impostato su uscita digitale (usando il comando I2C 0xAC), B[23:0] verrà outputato rispettivamente in tre byte. Gli utenti possono facilmente convertire in percentuale utilizzando la seguente formula:
Quando si utilizza il comando 0xAC I2C per leggere i dati calibrati a 5 byte, le informazioni sulla temperatura sono fornite dagli ultimi due byte dei dati a 16 bit.Gli utenti possono facilmente convertire il valore T in temperatura reale utilizzando la seguente formula::
Nota: il ponte predefinito è del 10%~90%, il punto zero del ponte del sensore corrisponde al 10%, il punto pieno corrisponde al 90%.L'uscita di temperatura richiede personalizzazione.
1.Assicurarsi che la dimensione del nucleo corrisponda all'alloggiamento del trasmettitore durante l'assemblaggio per raggiungere la tenuta all'aria richiesta.
2.Montare in verticale e premere uniformemente per evitare blocchi o danni al pannello di compensazione.
3.Il mezzo di misura deve essere compatibile con il materiale della custodia del diaframma centrale (316L); in caso contrario, specificare i requisiti speciali al momento dell'ordine.
4.Non premere il diaframma del sensore con oggetti taglienti per evitare deformazioni o perforazioni che causino danni al nucleo.
5.Mantenere il tubo di ventilazione del nucleo di misura aperto all'atmosfera.
6.Se si verificano modifiche ai condotti dei perni, si rimanda all'etichetta allegata al nucleo.
FAQ:
1D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: I nostri trasmettitori a sensori di pressione sono caratterizzati da elevata precisione, durata e prestazioni eccellenti, con la possibilità di personalizzazione.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche attraverso i nostri servizi OEM e ODM.
3Q: Qual è la vostra capacità produttiva?
R: I nostri stabilimenti produttivi hanno la capacità di produrre fino a 30.000 trasmettitori per sensori di pressione al mese, assicurandoci di poter soddisfare ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per una produzione e consegna in modo regolare.
4D: Qual è il periodo di consegna tipico?
R: I modelli standard hanno in genere un periodo di consegna di 5~8 giorni lavorativi, mentre i prodotti personalizzati possono variare.
5D: Qual è il prezzo dei prodotti?
R: Offriamo prezzi competitivi con sconti disponibili per ordini di grandi quantità o partnership a lungo termine.
6. Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
R: I nostri prodotti hanno una garanzia di 24 mesi dalla data di spedizione e il nostro servizio post-vendita garantisce risposte rapide entro 24 ore insieme al supporto di istruzione remota tramite rete PC.
