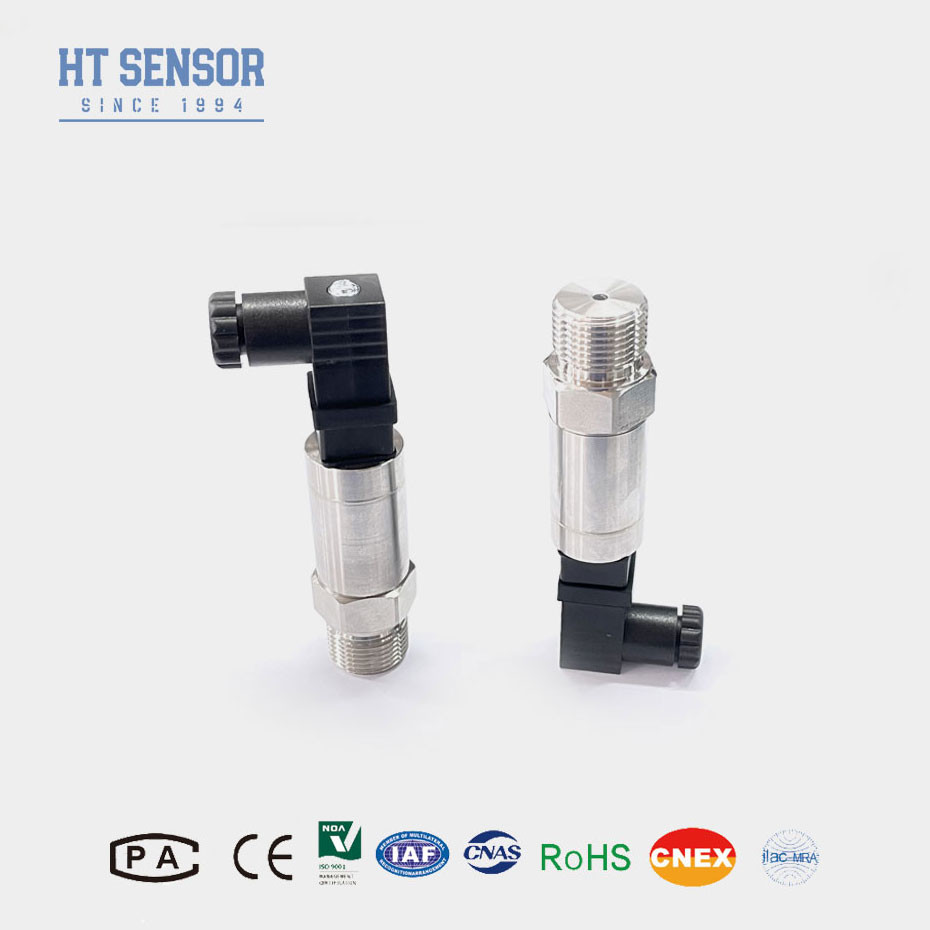

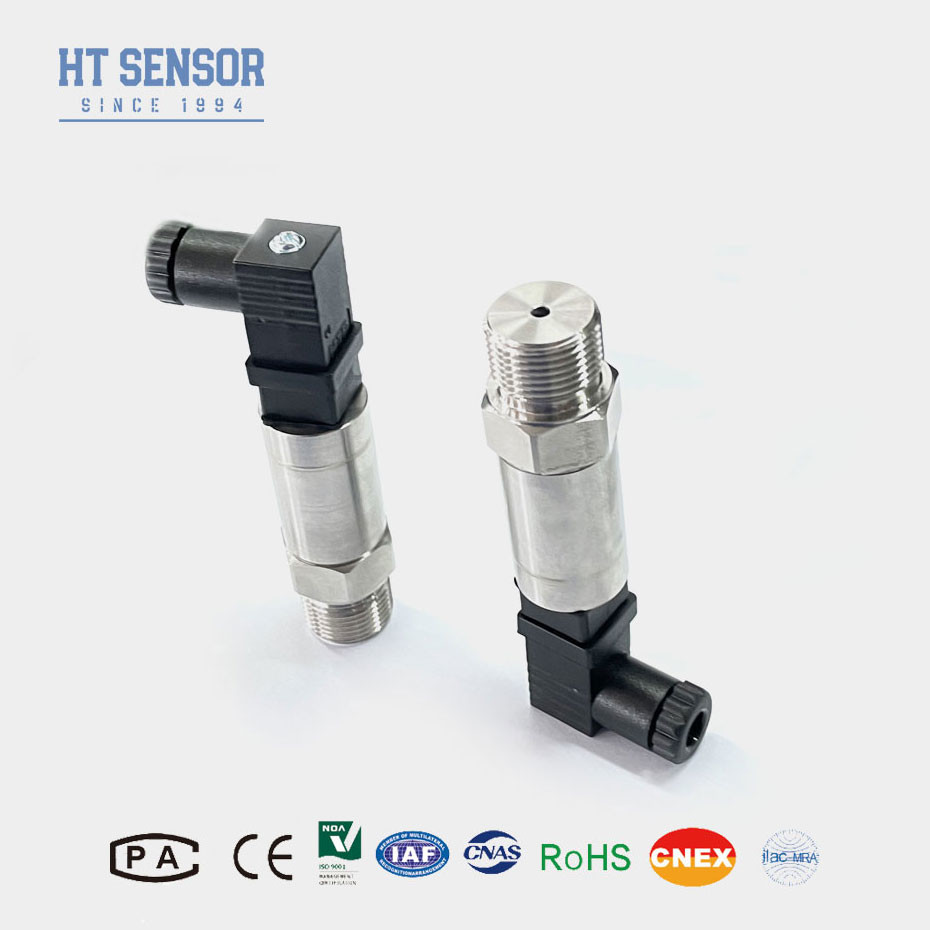

BP157 Membrana isolante riempita di olioTrasmettitore di pressione
Introduzione:
BP157 utilizza il nucleo riempito di olio della membrana di isolamento resistente alla pressione del silicio come elemento di misurazione del segnale. Il circuito di elaborazione del segnale si trova all'interno di un alloggiamento in acciaio inossidabile,conversione del segnale del sensore in un segnale di uscita standard. il prodotto ha
sono stati sottoposti a rigorosi test e screening dell'invecchiamento dei componenti, dei semilavorati e dei prodotti finiti per garantire prestazioni stabili e affidabili.
Si tratta di un compatto diffuso di silicio sensori di pressione offrono una combinazione di alte prestazioni, durabilità e flessibilità,rendendoli una scelta eccellente per la misurazione precisa della pressione in ambienti con spazio ristretto.
Caratteristiche del prodotto:
Progettazione compatta e robusta
Interferenze anti-elettromagnetiche.
Saldato completamente sigillato
Una costruzione robusta
Facilità di integrazione
Applicazioni:
Compatibile con acciaio inossidabile 316L, gas e liquidi non corrosivi
Settore petrolchimico e altri settori industriali
Compressore d'aria, apparecchiature per il vuoto
Sistemi di controllo idraulici e pneumatici
Parametri di prestazione:
| Intervallo di misura |
- 100KPa~0kPa~10kPa... 10MPa |
| Tipo di pressione |
Pressione di misura, pressione assoluta, pressione sigillata |
| Pressione di sovraccarico |
≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25°C |
±0,25% (tipo), ±0,5% (massimo) |
| Ripetibilità e isteresi |
0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine |
± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Errore di temperatura -Zero |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Errore di temperatura -Trasferenza |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Temperatura di compensazione |
0-50°C (<35KPa), 0-70°C (standard) -20~80 (personalizzabile) |
| Temperatura di funzionamento |
-20°C~80°C |
| Temperatura di conservazione |
-40°C~120°C |
| Materiale per le abitazioni |
304 SS |
| Materiale del diaframma |
316L SS |
| Resistenza all'isolamento |
100MΩ 100VDC |
| Classificazione a prova di esplosione |
Ex db IIC T6 Gb |
| Classificazione di protezione |
Protezione IP65 |
| Materiale di tenuta |
Fabbricazione a partire da prodotti della voce 8528 |
| Pesare |
~ 0,20 kg |
| Segnale di uscita |
Tensione di alimentazione |
Tipo di uscita |
| 4 ̊20 mA |
12 ̊30VDC |
2/3/4 di filo |
| 010/20mA |
3 fili
|
| 0/1 ¢5V |
| 0/110V |
| 0.5·4.5V |
5VDC |
Suggerimenti per ordinare
1Determinare la gamma di pressioni: identificare l'intera gamma di pressioni che il trasmettitore dovrà misurare.Assicurarsi che il trasmettitore selezionato possa misurare con precisione entro questo intervallo per evitare errori e potenziali danni.
2. Livelli di precisione: comprendere i requisiti di precisione per la vostra applicazione. Trasmettitori diversi offrono diversi livelli di precisione, quindi scegliere uno che soddisfa le vostre esigenze specifiche per dati accurati.
3. Opzioni di montaggio: Identificare come il trasmettitore sarà montato nella vostra applicazione, se richiede il montaggio diretto, il montaggio di supporto, o l'integrazione in un pannello.
4Per requisiti particolari quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o a radiofrequenza, si prega di informare la nostra azienda e specificarli nell'ordine.
5.Opzioni di montaggio: Identificare come il trasmettitore sarà montato nella vostra applicazione, se richiede il montaggio diretto, il montaggio in supporto o l'integrazione in un pannello.
