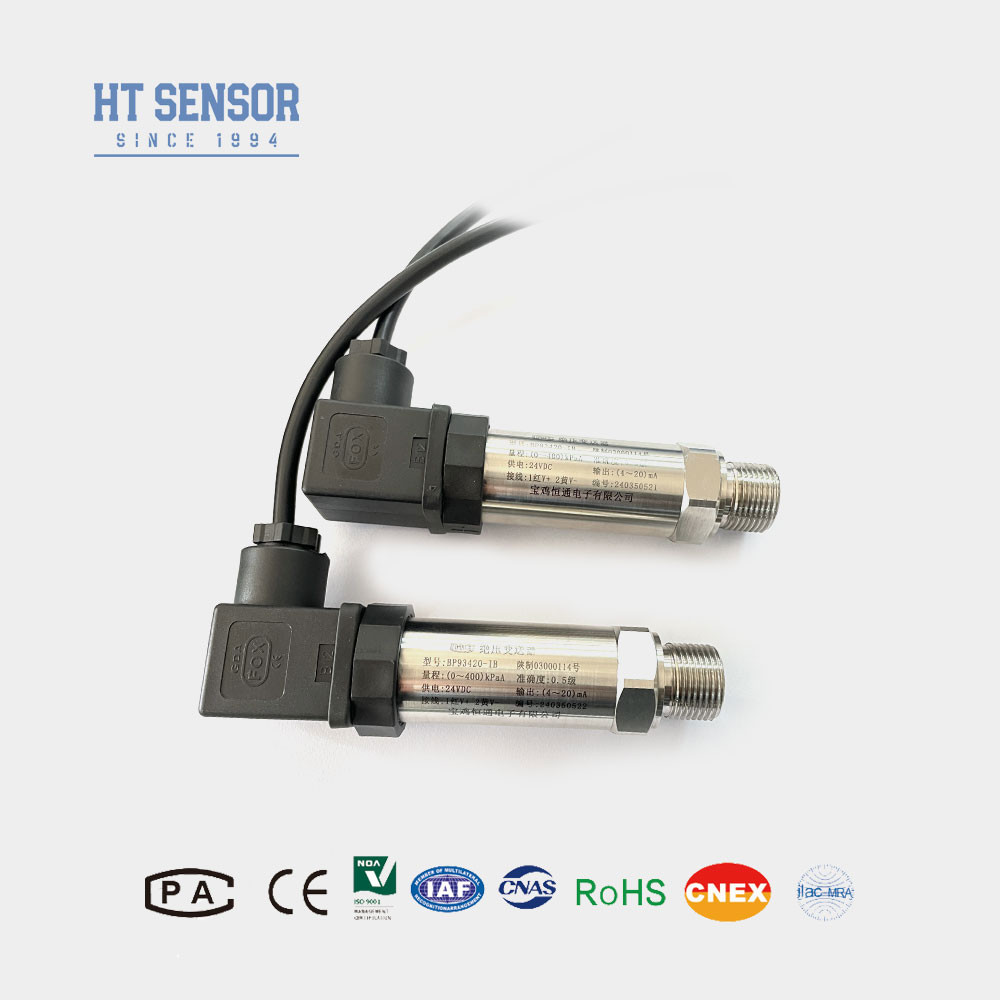

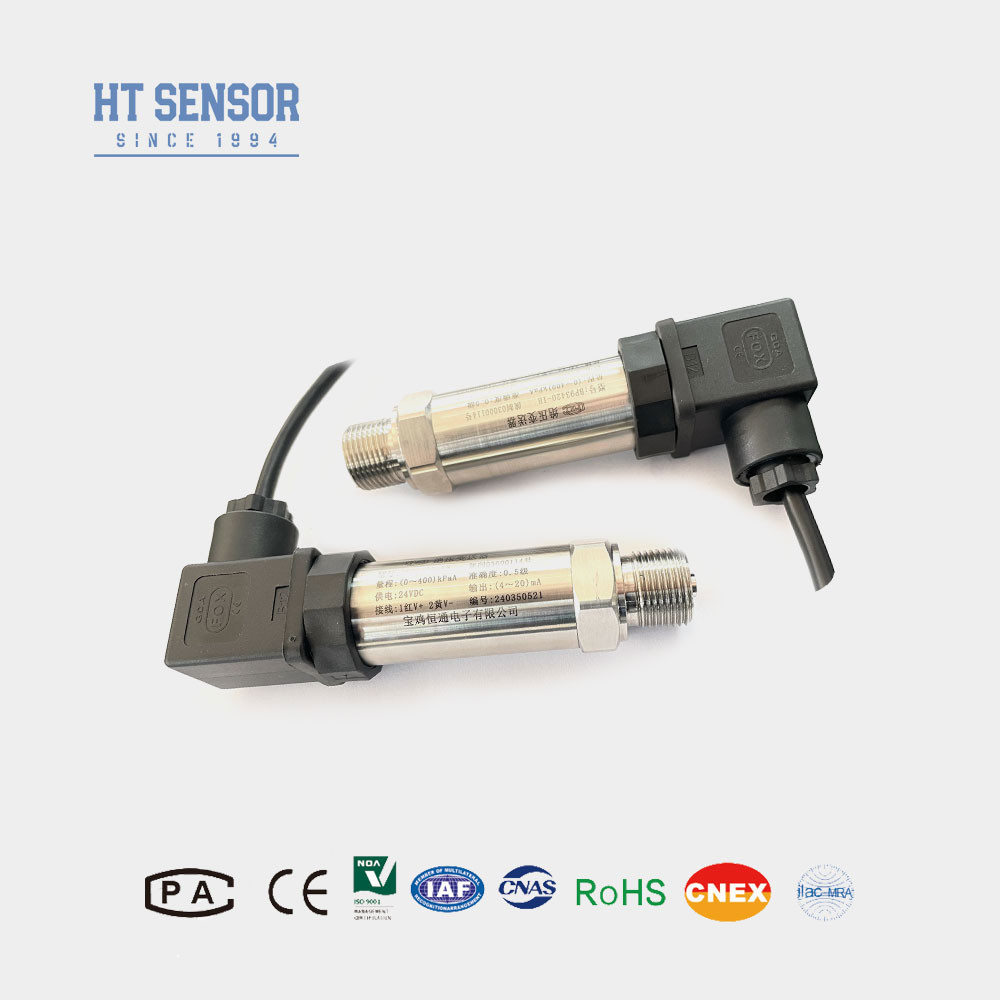

BP93420IB Trasmettitore di pressione
Introduzione di un sensore di pressione industriale:
Il sensore di pressione industriale BP93420IB è dotato di un design saldato, che lo rende adatto per misurare gas e liquidi non corrosivi.Il suo componente principale è l'elemento pieno di olio isolato di silicio diffuso della serie HT che funge da dispositivo di misura del segnaleIl sensore è racchiuso in acciaio inossidabile e sigillato con una saldatura a tenuta a gas, contenente un circuito PCB integrato di elaborazione del segnale che converte l'uscita del sensore in un segnale standard.I nostri prodotti sono sottoposti a estesi test sui componenti e procedure di invecchiamento per garantire un funzionamento affidabile in una vasta gamma di ambienti industriali.
Caratteristiche del prodottocon un'unità di accensione superiore a 50 W:
1Ampia gamma di misura, struttura in acciaio inossidabile, diverse forme di interfaccia di pressione.
2- Disegno compatto e leggero.
3.Alta precisione, struttura in acciaio inossidabile.
Applicazionicon un'unità di accensione superiore a 50 W:
1Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L.
2Applicato nelle industrie marittime e aeronautiche.
3Utilizzato in processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia.
4Utilizzato nei sistemi di controllo idraulici e pneumatici.
| Parametri delle prestazionicon un'unità di accensione superiore a 50 W |
| Intervallo di misura |
- 100kPa... 0kPa ~ 10kPa... 20MPa |
| Tipo di pressione |
Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico |
≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC |
±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità |
00,1% FS |
| Isteresi |
00,1% FS |
| Stabilità a lungo termine |
± 0,1% F.S./anno ((tipico) ± 0,2% F.S./anno ((massimo) |
| Drift di temperatura del punto zero |
± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa |
± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Temperatura di compensazione |
0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento |
-20°C~80°C |
| Temperatura di conservazione |
-40°C~120°C |
| Vibrazione |
10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni |
304316L |
| Materiale del diaframma |
316L |
| Resistenza all'isolamento |
100MΩ 100VDC |
| Classificazione a prova di esplosione |
Ex ia IIC T6 Ga |
| Classificazione di protezione |
Protezione IP65 |
| Peso |
~ 0,25 kg |
| Segnale di uscita |
Tensione di alimentazione |
Tipo di uscita |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 di filo |
| 0~10/20mA |
3 fili |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Suggerimenti per ordinare |
- 1.Al momento della selezione del prodotto, il cliente deve verificare la compatibilità tra il mezzo misurato e le parti di contatto del prodotto.
- 2.Si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitale al momento dell'ordine.
- 3.Per i trasmettitori ordinati con una testina LCD o LED, l'alimentazione non deve essere inferiore a 20VDC.
- 4.Per garantire il funzionamento affidabile del prodotto, si raccomanda agli utilizzatori di installare sul posto dispositivi di protezione contro i fulmini e di assicurare una corretta messa a terra del prodotto e dell'alimentazione.
- 5.L'anello O in gomma fluorosa ha una gamma di temperatura nominale di lavoro compresa tra -20oC e 250oC. Se la temperatura di funzionamento del prodotto è inferiore a -20oC, deve essere scelta una tenuta di anello O EPDM.
- 6.La lunghezza di cavo predefinita è di 0 m, disponibile in tre opzioni di materiale.Indicare il materiale del cavo richiesto nell'ordine se diverso da quello predefinito.
- 7.Per esigenze particolari quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o a radiofrequenza, si prega di informare la nostra azienda e specificarli nell'ordine.
| Guida agli ordini |
| BP93420XX |
Trasmettitore di pressione |
| |
Codice |
Progetto di costruzione |
| IB |
Trasmettitore di pressione generale |
IX |
Visualizzazione del trasmettitore di pressione |
| IE |
Trasmettitore di pressione per l'aviazione resistente agli urti |
IIC/III |
Trasmettitore di pressione per apparecchiature industriali generali |
| Se |
Trasmettitore di pressione a prova di umidità |
IIE/IIIE |
Trasmettitore di pressione generale/display |
| IN |
Trasmettitore di pressione dedicato per aria condizionata |
|
|
| IC |
Trasmettitore ad alta pressione a temperatura |
|
|
| QI1/QI2 |
Grandi diaframmi/trasmettitori ad alta pressione |
|
|
| |
Intervallo di misura |
- Zero.1. . .0~0.01...100 MPa |
| (0-X) Kpa o MPa |
X: Indica l'intervallo di misurazione reale |
| |
Codice |
Fornitore di energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Altri |
| |
Codice |
Segnale di uscita |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Codice |
Connessione a pressione |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Altri |
| |
Codice |
Connessione elettrica |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Uscita del cavo sigillato |
| B4 |
2088 Casing industriali |
| B5 |
2088 Casing industriali con display |
| B6 |
Altri |
| |
Codice |
Tipo di pressione |
| G |
Pressione di misura |
| A |
Pressione assoluta |
| S |
Pressione di riferimento sigillata |
FAQ:
- FAQ:
- D: Quali sono le caratteristiche distintive dei vostri trasmettitori di sensori di pressione?
- R: I nostri sensori di pressione sono rinomati per la loro elevata precisione, eccezionale durata e prestazioni eccezionali.Offriamo anche opzioni di personalizzazione per soddisfare le esigenze specifiche dei clienti.
-
- D: Posso richiedere specifiche personalizzate per la mia applicazione?
- R: Assolutamente. Il nostro team di ingegneri ha la capacità di personalizzare i nostri prodotti attraverso i nostri servizi OEM e ODM, consentendoci di soddisfare le vostre esigenze uniche.
-
- D: Qual è la capacità produttiva attuale dei vostri stabilimenti di produzione?
- R: I nostri impianti di produzione sono in grado di produrre fino a 30.000 trasmettitori di sensori di pressione al mese, garantendoci di poter gestire ordini di grandi volumi.Vi consigliamo di contattare il nostro team di vendita in anticipo per garantire una produzione regolare e consegne tempestive..
-
- D: Qual è il calendario di consegna tipico per i vostri prodotti?
- R: Gli ordini di modelli standard hanno in genere un periodo di consegna da 5 a 8 giorni lavorativi, mentre i tempi di consegna per i prodotti personalizzati possono variare.
-
- D: Come sono i prezzi dei vostri prodotti e sono disponibili eventuali sconti?
- R: Offriamo prezzi competitivi e sono disponibili sconti, specialmente per ordini di grandi quantità o partnership a lungo termine.
-
- D: Che garanzia e assistenza post-vendita fornisci per i tuoi prodotti?
- R: Tutti i nostri prodotti sono dotati di una garanzia di 24 mesi dalla data di spedizione.compresa l'assistenza remota per la risoluzione dei problemi tramite rete PC.
