BP93420IB Sensore di pressione industriale, misuratore preciso e trasmettitore di misurazione della pressione sigillato
Product Details
| Model NO.: | BP93420-IB | Pressure range: | 0kpa~10kpa...40MPa |
|---|---|---|---|
| Power: | 5VDC，12-36VDC | Output: | 0.5-4.5V/ 4-20mA and so on |
| Long-Term Stability: | +-0.2%F.S/Year(Typ.) | Trademark: | HTsensor sensor |
| Structure Type: | Industrial pressure sensor | Measuring Medium: | Liquid,air,Oil |
| Connector: | big DIN | Customization: | OEM and ODM |
| Evidenziare |
Sensore di pressione industriale sigillato,Sensore di pressione industriale a misura accurata,BP93420IB Sensore di pressione industriale |
||
Product Description

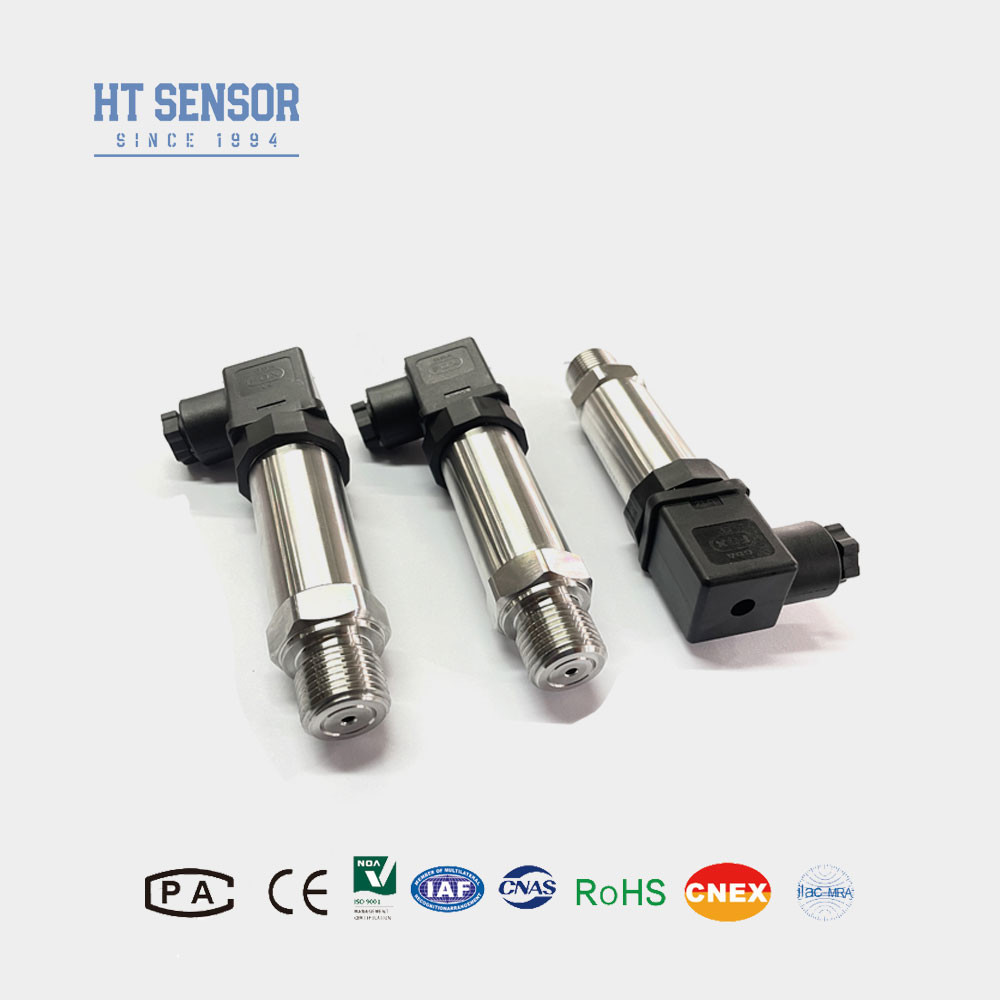

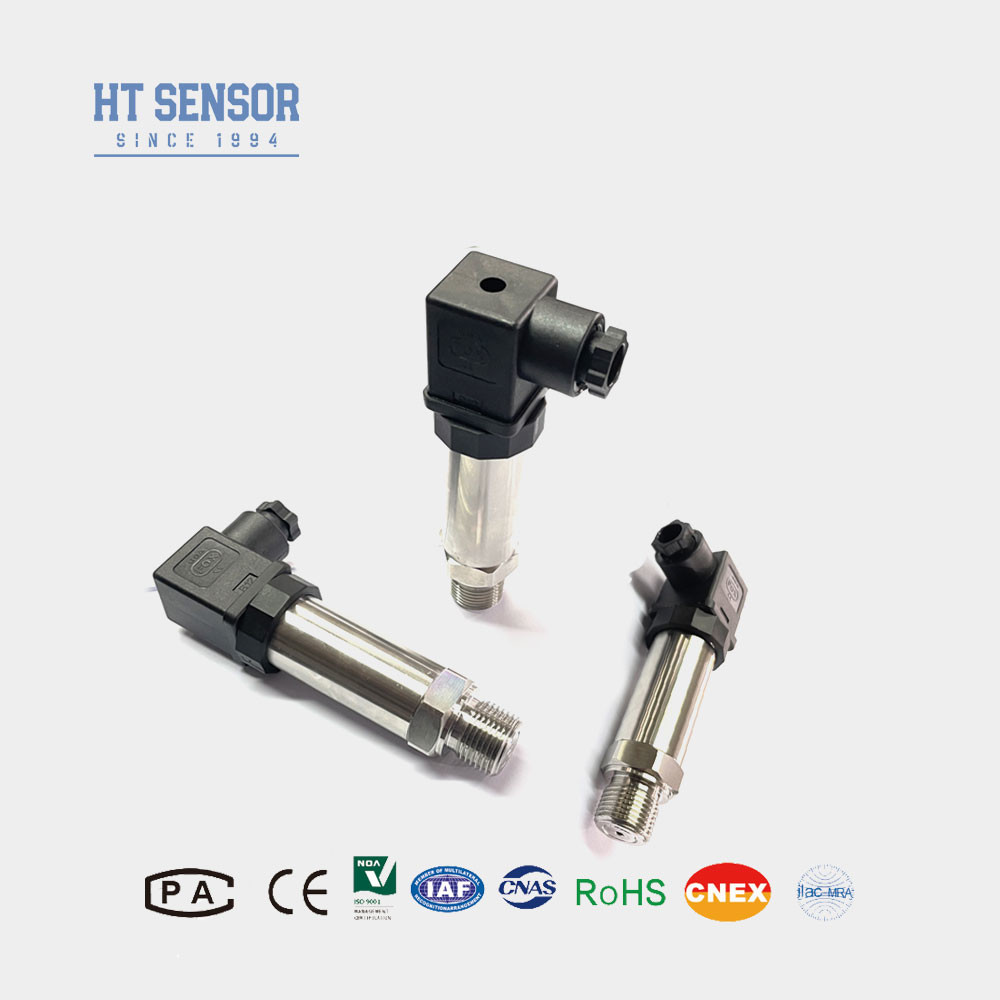

Misurazione della pressione assoluta e sigillata BP93420IB Sensore di pressione industriale
BP93420IB Trasmettitore di pressione
Introduzione di un sensore di pressione industriale:
Il sensore di pressione industriale BP93420IB saldato è progettato per misurare gas e liquidi non corrosivi.Utilizza il nucleo riempito di olio isolato di silicio diffuso della serie HT come elemento di misura del segnaleIl sensore in acciaio inossidabile è sigillato con una saldatura a tenuta a gas.e il circuito di elaborazione del segnale PCB è ospitato all'interno di un involucro in acciaio inossidabile per convertire il segnale del sensore in un segnale di uscita standardI nostri prodotti sono sottoposti a rigorosi test sui componenti e screening sull'invecchiamento, garantendo prestazioni affidabili in varie applicazioni industriali.
Caratteristiche del prodottocon un'unità di accensione superiore a 50 W:
1Ampia gamma di misura, struttura in acciaio inossidabile, diverse forme di interfaccia di pressione.
2- Disegno compatto e leggero.
3.Alta precisione, struttura in acciaio inossidabile.
Applicazionicon un'unità di accensione superiore a 50 W:
1Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L.
2Applicato nelle industrie marittime e aeronautiche.
3Utilizzato in processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia.
4Utilizzato nei sistemi di controllo idraulici e pneumatici.
| Parametri delle prestazionicon un'unità di accensione superiore a 50 W | |
|---|---|
| Intervallo di misura | - 100kPa... 0kPa ~ 10kPa... 20MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | 00,1% FS |
| Isteresi | 00,1% FS |
| Stabilità a lungo termine | ± 0,1% F.S./anno ((tipico) ± 0,2% F.S./anno ((massimo) |
| Drift di temperatura del punto zero | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex ia IIC T6 Ga |
| Classificazione di protezione | Protezione IP65 |
| Peso | ~ 0,25 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Suggerimenti per ordinare |
- Quando si seleziona il prodotto, assicurarsi che il mezzo da misurare sia compatibile con le parti a contatto.
- Si noti che i prodotti di tipo a prova di esplosione non includono teste di visualizzazione digitale al momento dell'ordine.
- Per i trasmettitori con display LCD o LED, l'alimentazione non deve essere inferiore a 20VDC.
- Per garantire un funzionamento affidabile, installare sul posto dispositivi di protezione da fulmini e assicurare la corretta messa a terra del prodotto e dell'alimentazione.
- L'anello O in gomma fluorosa ha un intervallo di temperatura nominale di lavoro da -20oC a 250oC. Se la temperatura di funzionamento è inferiore a -20oC, è necessaria una tenuta di anello O EPDM.
- Il cavo di tipo predefinito senza cavo, disponibile in tre materiali. Se non specificato, viene fornito il cavo di polietilene.
- Per esigenze particolari come forti vibrazioni, forze di impatto, interferenze elettromagnetiche o a radiofrequenza, informate la nostra azienda e specificateli nell'ordine.
| Guida agli ordini | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IB | Trasmettitore di pressione generale | IX | Visualizzazione del trasmettitore di pressione | |||||
| IE | Trasmettitore di pressione per l'aviazione resistente agli urti | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| Se | Trasmettitore di pressione a prova di umidità | IIE/IIIE | Trasmettitore di pressione generale/display | |||||
| IN | Trasmettitore di pressione dedicato per aria condizionata | |||||||
| IC | Trasmettitore ad alta pressione a temperatura | |||||||
| QI1/QI2 | Grandi diaframmi/trasmettitori ad alta pressione | |||||||
| Intervallo di misura | - Zero.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
FAQ:
D: Quali sono le caratteristiche chiave dei vostri trasmettitori di sensori di pressione?
R: I nostri sensori di pressione sono rinomati per la loro elevata precisione, durabilità ed eccellenti prestazioni.Offriamo opzioni di personalizzazione per soddisfare le esigenze specifiche dei clienti.
D: Posso richiedere specifiche particolari per la mia domanda?
R: Sì, il nostro team di ingegneri è in grado di personalizzare i nostri prodotti attraverso i nostri servizi OEM e ODM per soddisfare le vostre esigenze uniche.
D: Qual è la vostra capacità produttiva attuale?
R: I nostri stabilimenti di produzione hanno la capacità di produrre fino a 30.000 trasmettitori di sensori di pressione al mese, assicurandoci di poter gestire ordini su larga scala.Vi consigliamo di contattare il nostro team di vendita in anticipo per garantire una regolare programmazione della produzione e la consegna.
D: Qual è il tempo di consegna tipico per i vostri prodotti?
R: Gli ordini di modelli standard hanno in genere un periodo di consegna da 5 a 8 giorni lavorativi, mentre i prodotti personalizzati possono variare nel tempo di consegna.
D: Come sono i prezzi dei vostri prodotti e ci sono possibilità di sconto?
R: Offriamo prezzi competitivi con possibilità di sconti, specialmente per ordini di grandi quantità o collaborazioni a lungo termine.
D: Che garanzia e assistenza post-vendita fornisci?
R: Tutti i nostri prodotti sono dotati di una garanzia di 24 mesi dalla data di spedizione.compresa l'assistenza remota per la risoluzione dei problemi tramite rete PC.
