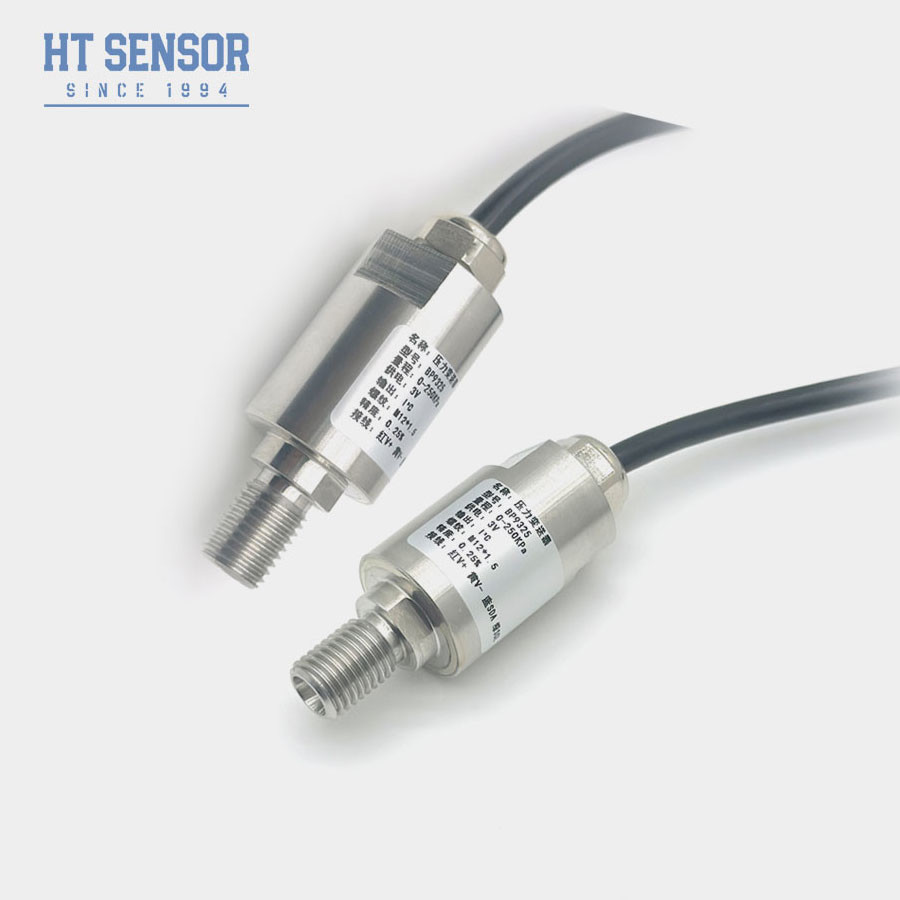

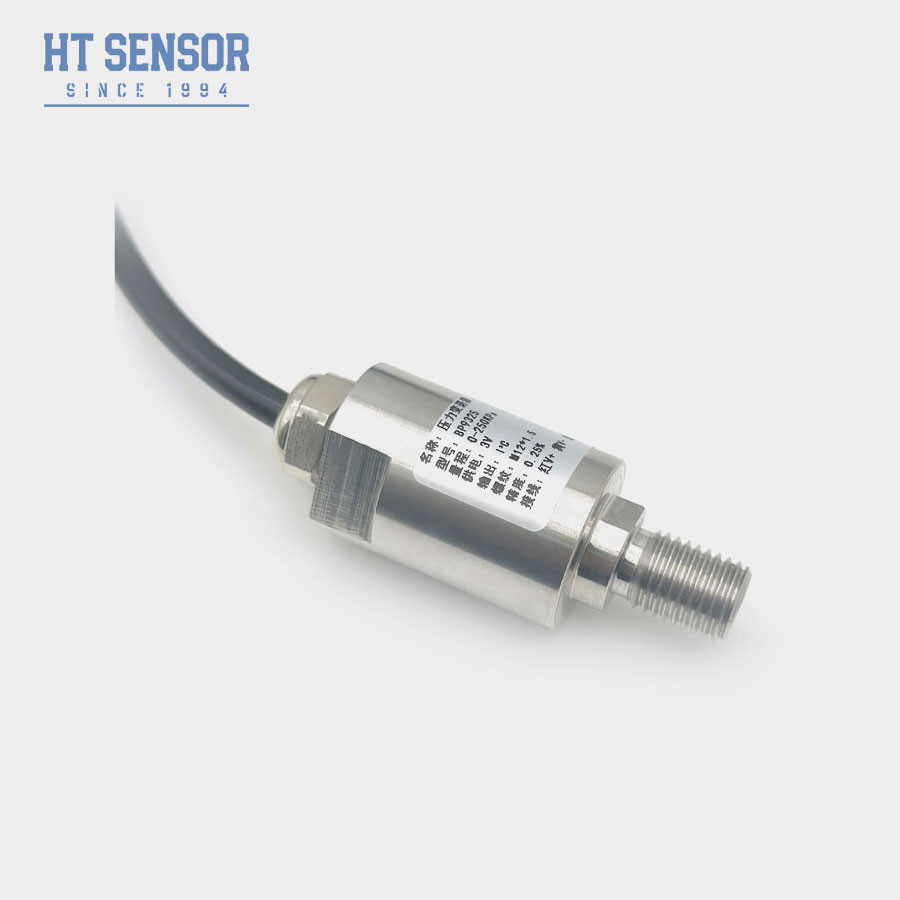

BP9325 Sensore di pressione industriale al silicio I2C

Introduzione del sensore di pressione industriale in silicio:

Il sensore di pressione HT19F-I2C utilizza come elemento di misurazione del segnale il nucleo dell'olio piezoresistivo in silicio della serie HT sviluppato dalla nostra azienda,e il circuito di elaborazione del segnale è situato nel alloggiamento in acciaio inossidabile. Convertire il segnale del sensore in un segnale standard di uscita IIC. Dopo rigorosi test e screening dell'invecchiamento, il prodotto ha prestazioni stabili e affidabili.

Caratteristiche del prodottodi sensore di pressione industriale:

• • Economico e di piccole dimensioni
• • Intervallo -100 kPa... 0 ~ 35 kPa... 3,5 MPa... 100 MPa
• • Tipo di pressione di misura, tipo di pressione assoluta
• • doppi ADC a 24 bit per l'acquisizione della pressione e della temperatura, rispettivamente
• • Protocollo di comunicazione I2C standard
• • Tutto in acciaio inossidabile 316L

Applicazionicon una larghezza di 50 mm o più ma non superiore a 50 mm:

• Controllo dei processi industriali.
• Misurazione del livello del liquido.
• Strumento intelligente di misurazione della pressione.
• Misurazione della pressione dei gas e dei liquidi.
• Attrezzature mediche.
• Internet delle cose.

Condizione di basecon una larghezza di 50 mm o più ma non superiore a 50 mm:

• Fonte di alimentazione: 3,0-3,6 VDC
• Output: I2C (pressione, temperatura)

Protocollo di comunicazione

BP9325 utilizza il protocollo di bus I2C per comunicare con il mondo esterno.e il dispositivo master può comunicare con esso utilizzando comandi nei seguenti formati.

Quando HT19F-I2C è impostato su uscita digitale (usando il comando I2C 0xAC), B[23:0] sarà diviso in tre

Ogni byte viene outputato separatamente e l'utente può facilmente convertirlo in percentuale utilizzando la seguente formula:

Quando si utilizza il comando I2C di 0xAC per leggere i 5 byte di dati calibrati, le informazioni sulla temperatura sono composte dagli ultimi due.e l'utente può facilmente convertire il valore T nella temperatura effettiva utilizzando la seguente formula.

Nota: il ponte predefinito è del 10%~90%, il punto zero del ponte sensore corrisponde al 10% e il punto completo è corretto Il valore è del 90%.L'uscita di temperatura deve essere personalizzata.

1. prestare attenzione all'adattamento tra le dimensioni del nucleo e l'alloggiamento del trasmettitore durante l'assemblaggio per ottenere il

tenuta impermeabile richiesta

2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.

3Se il mezzo di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.

4Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.

5Tenere la porta di pressione del nucleo del manometro di pressione aperta all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.

6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.
