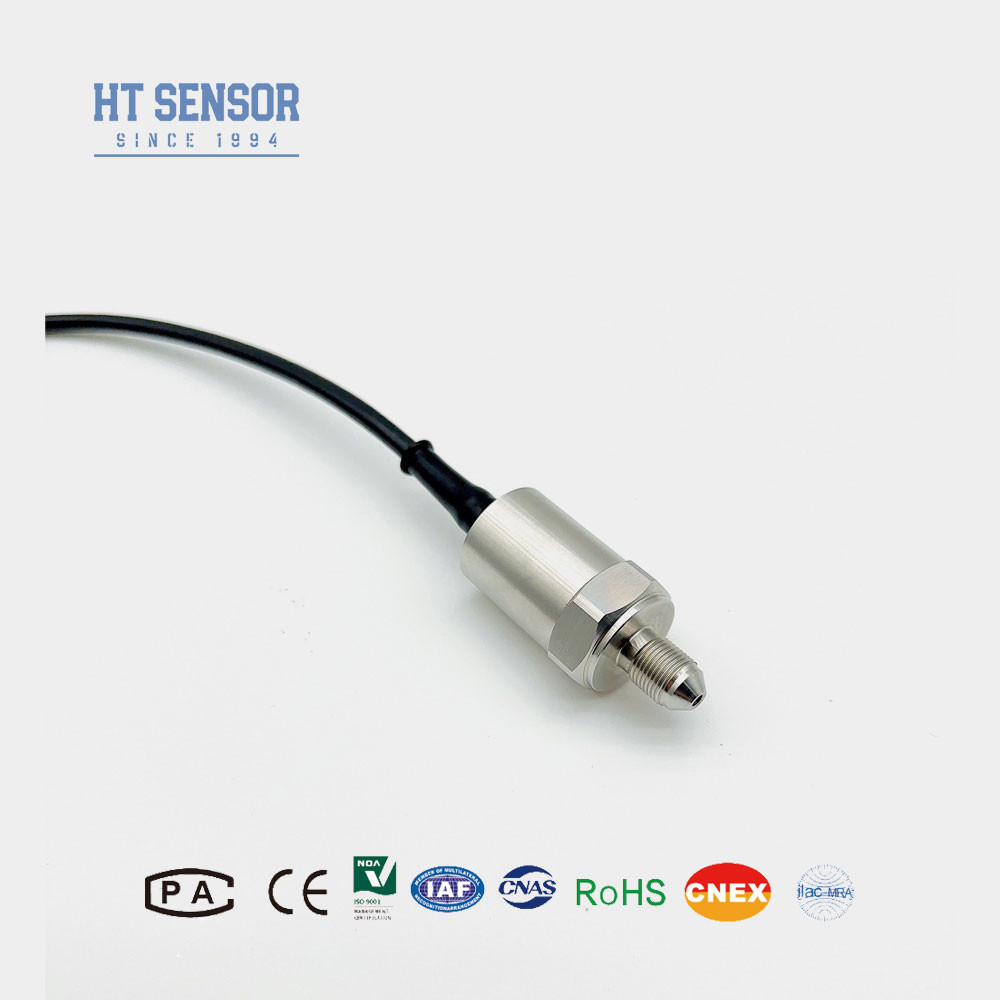

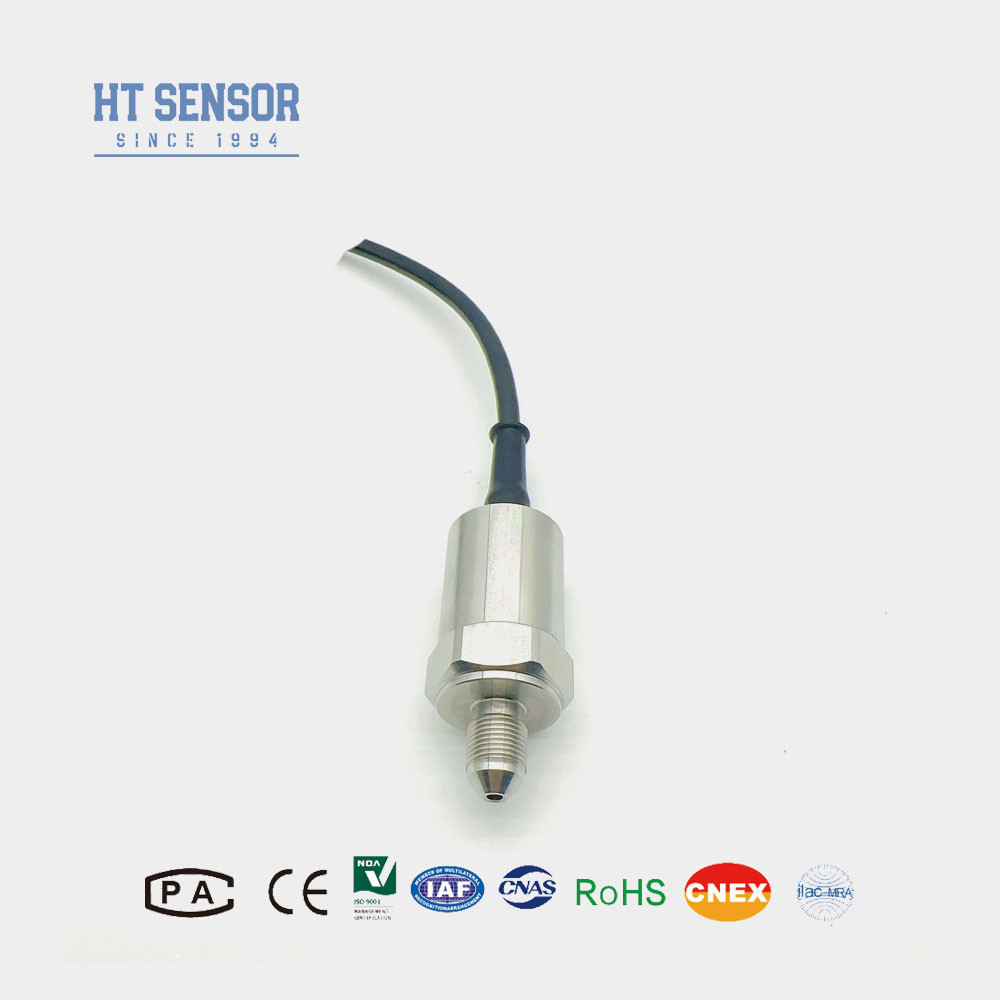

BP9325 Sensore di pressione piezoresistivo al silicio con sistemi di controllo idraulico e pneumatico
Product Details
| Modello n.: | BP9325 | Materiale di alloggiamento: | Acciaio inossidabile |
|---|---|---|---|
| Temperatura di funzionamento: | -20℃ a +80℃ | Fornitore di energia: | 10V/1,5mA |
| Intervallo di pressione: | 0-10kpa60MPa | Classificazione IP: | Protezione IP65 |
| Sottoscrizione del segnale: | segnale di sistemi MV | Tipo di connessione: | Con cavo |
| Garanzia: | 2 anni | Tipo: | Piezoresistivo di silicio diffuso |
| Evidenziare |
Sensore di pressione piezoresistivo al silicio,Controllo idraulico Sensore di pressione piezoresistivo al silicio,Sensore di pressione piiezoresistivo a silicio a controllo pneumatico |
||
Product Description
Introduzione del sensore di pressione industriale in silicio:
Il sensore di pressione piezoresistivo in silicio BP9325 è un sensore altamente stabile che utilizza un elemento di silicio diffuso.Il sensore misura la pressione differenziale del mezzo trasmettendola al diaframma di silicio attraverso un diaframma di isolamento da 316L e olio di siliconeL'elemento di silicio diffuso utilizza l'effetto piezoresistivo per misurare con precisione la pressione sia dei liquidi che dei gas.rendendolo una scelta popolare per varie applicazioniOffre un'elevata sensibilità e un basso consumo di energia, rendendolo efficiente dal punto di vista energetico e perfetto per dispositivi a batteria.
Caratteristiche del prodottocon una larghezza di 50 mm o più ma non superiore a 50 mm:
1Utilizza una tecnologia avanzata e un involucro in acciaio inossidabile 316L, con materiali.
2. come il titanio completo e il diaframma Hastelloy.
3- utilizza circuiti a pellicola spessa per la compensazione della temperatura e la correzione del punto zero.
4Alta affidabilità, ripetibilità e stabilità.
Applicazionicon una larghezza di 50 mm o più ma non superiore a 50 mm:
1. Adatto per misurare la pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L.
2- sistemi di controllo idraulici e pneumatici.
3Controllo dei processi.
Condizione di basecon una larghezza di 50 mm o più ma non superiore a 50 mm:
1Fornitura di alimentazione: ≤2mADC (valore tipico 1,5mADC)
2. Impedenza di ingresso: 2,5KΩ~6KΩ
3Impedanza di uscita:2.5KΩ~6KΩ
4Connessione elettrica: perni Kovar placcati in oro o fili ad alta temperatura da 100 mm.
| Parametri di prestazione: | |||||
| Intervallo di misura | Diametro (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Assoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Sigillato (S) | 3500KPa, 7MPa, 10MPa, 20MPa, 40MPa, 60MPa, 100MPa | ||||
| Tipologia | Max. | Unità | |||
| Linearità | ± 0.15 | ± 0.3 | % F.S. | ||
| Ripetibilità | 0.05 | 0.1 | % F.S. | ||
| Isteresi | 0.05 | 0.1 | % F.S. | ||
| 0 uscita di compensazione | 0 ± 1 | 0 ± 2 | mV | ||
| Produzione su larga scala | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Temperatura di offset zero. | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temperatura a scala completa. | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Tempore compensato. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura di funzionamento | -20~80 | oC | |||
| Temperatura di conservazione | -40~125 | oC | |||
| Sovraccarico ammissibile | Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa | ||||
| Pressione di esplosione | 5X la scala completa | ||||
| Stabilità a lungo termine | 0.2 % | F.S./anno | |||
| Materiale del diaframma | 316L | ||||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | ||||
| Sigillo O-ring | Fabbricazione a partire da materie tessili | ||||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | ||||
| Shock | 100 g, 11 ms | ||||
| Tempo di risposta | ≤ 1 ms | ||||
| Medio di riempimento | Olio di silicio | ||||
| Peso | ~ 0,2 kg | ||||
| I parametri sono sottoposti a prova alle seguenti condizioni: corrente costante di 1,5 mA e temperatura ambiente di 25°C | |||||
NOTA:
1Durante l'assemblaggio, prestare attenzione all'adattamento tra le dimensioni dell'elemento di rilevamento e l'alloggiamento del trasmettitore per ottenere la tenuta all'aria richiesta.
2Durante l'assemblaggio, assicurarsi che il sensore sia allineato verticalmente e premerlo uniformemente per evitare che si blocchi o danneggi la piastra di compensazione.
3- il mezzo di misura deve essere compatibile con il materiale del diaframma e del rivestimento dell'elemento di rilevamento (316L); in caso contrario, devono essere fornite istruzioni particolari al momento dell'ordine.
4Non usare oggetti taglienti per premere il diaframma del sensore, in quanto ciò può causare deformazioni o forature del diaframma e danneggiare l'elemento di rilevamento.
5Il tubo di ventilazione del sensore di pressione deve essere tenuto aperto all'atmosfera.
6. Se i condotti dei perni sono modificati, seguire l'etichetta riportata dall'elemento di rilevamento per la precisione.
FAQ:
1D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: Alta precisione, durata e prestazioni eccellenti.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare le esigenze specifiche. Forniamo il servizio OEM e ODM.
3Q: Qual è la vostra capacità produttiva?
R: I nostri impianti di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione e una consegna regolare.
4D: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.
5D: Qual è il prezzo dei prodotti?
A: Prezzi competitivi con sconti per ordini di grandi quantità o partner a lungo termine.
6. Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
R: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà alle vostre domande entro 24 ore, l'istruzione remota tramite rete PC è sempre disponibile.
