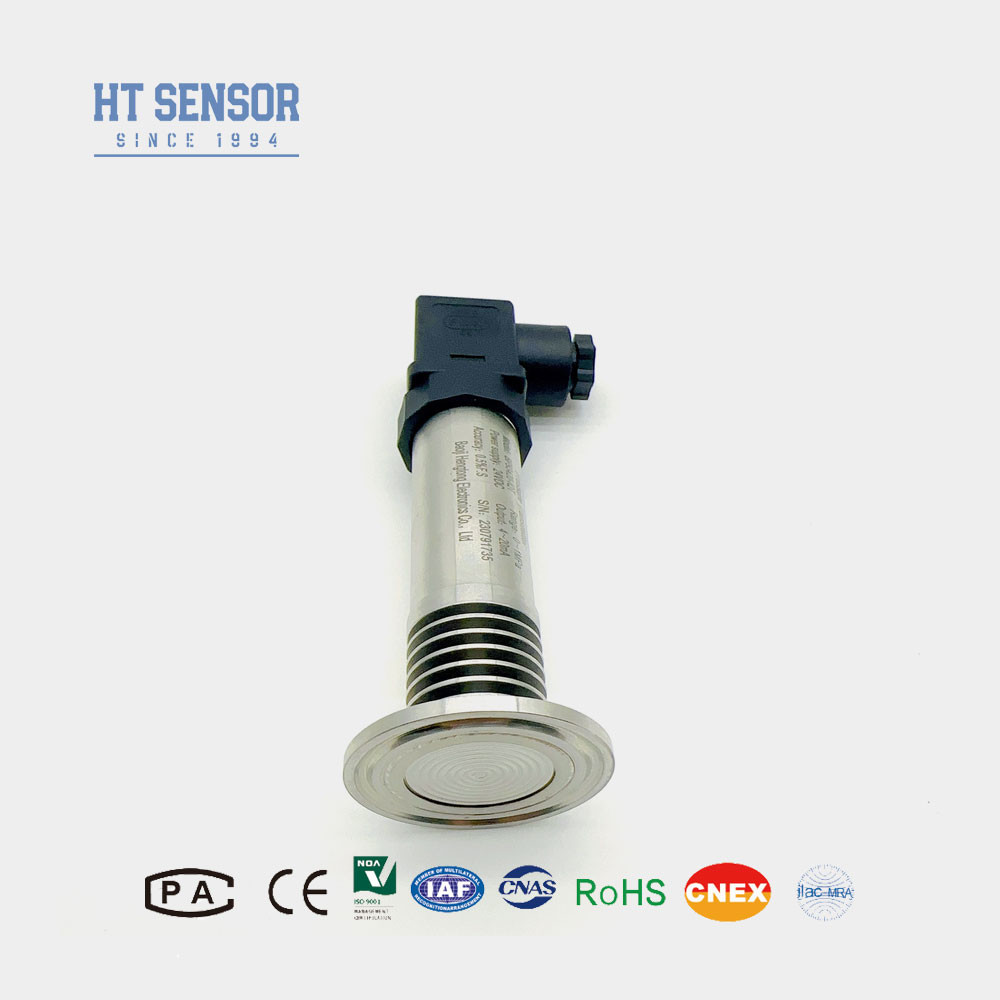

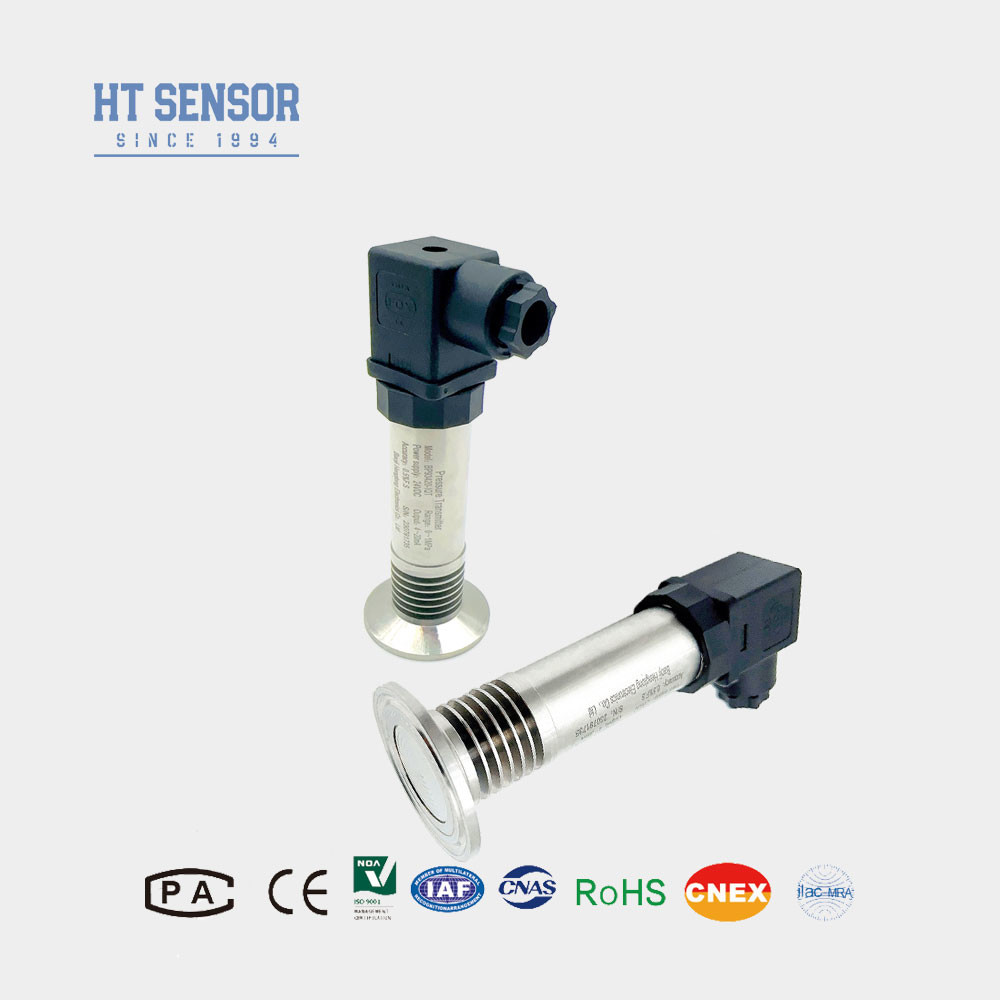

BP93420-IQT Trasmettitore di pressione
Introduzione del sensore di pressione industriale a diaframma a scarico:
Il trasmettitore di pressione a diaframma compatto BP93420-IQT è stato sottoposto a test rigorosi per vari progetti, garantendo prestazioni stabili e affidabili.Il grande diaframma esposto impedisce efficacemente il blocco del foro di pressione causato dalla cristallizzazione mediaL'elastomero a sensore di pressione a membrana piatta utilizza materiali importati e tecnologia di isolamento del diaframma.senza foro di rilevamento della pressione sulla testa di prova per evitare il blocco da media non viscosi durante la misurazioneLa sua struttura integrata è ideale per la misurazione e il controllo della pressione in rivestimenti chimici, vernici, fango, asfalto, petrolio greggio e altri mezzi viscosi".
| Parametri delle prestazionicon una lunghezza di 20 mm o più ma non superiore a 50 mm, |
| Intervallo di misura |
- 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Tipo di pressione |
Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico |
≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC |
±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità |
≤ 0,1%FS |
| Isteresi |
≤ 0,1%FS |
| Stabilità a lungo termine |
± 0,1% F.S./anno ((tipico) ± 0,2% F.S./anno ((massimo) |
| Drift di temperatura del punto zero |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza |
2.4Khz |
| Temperatura di compensazione |
0-70oC (personalizzabile) |
| Temperatura di funzionamento |
-20°C~80°C |
| Temperatura di conservazione |
-40°C~120°C |
| Vibrazione |
10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni |
304316L |
| Materiale del diaframma |
316L |
| Resistenza all'isolamento |
100MΩ 100VDC |
| Classificazione a prova di esplosione |
Ex ia IIC T6 Ga |
| Classificazione di protezione |
Protezione IP65 |
| Sigillo O-Ring |
Fabbricazione a partire da materie plastiche |
| Peso |
~ 0,3 kg |
Caratteristiche del prodottocon una lunghezza di 20 mm o più ma non superiore a 50 mm,
1Ampia gamma di misurazioni, varie opzioni di interfaccia di pressione.
2Opzioni di segnale di uscita diverse.
3Regolabile a zero e a scala completa.
4Alta precisione, connessioni di processo sterili multiple.
ApplicazioniSensore di pressione industriale a diaframma a scarico:
1. Adatto per misurare gas e liquidi non corrosivi con 316L.
2- industria medica, biofarmaceutica e igiene alimentare per la lavorazione sterile.
3Utilizzato nell'industria della carta e della chimica, nonché per la misurazione del livello delle acque reflue e della pressione delle lattine di bevande Adatto a sistemi di controllo idraulici e pneumatici.
| Segnale di uscita |
Tensione di alimentazione |
Tipo di uscita |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 di filo |
| 0~10/20mA |
3 fili |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protocollo di comunicazione RS485 |
3.6 ~ 30V / batteria |
4 fili |
| Suggerimenti per ordinare |
1. Quando si seleziona un prodotto, assicurarsi che il supporto sia compatibile con la parte di contatto del prodotto sottoposto a prova.
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono display digitali.
3Per garantire un funzionamento affidabile del prodotto, si consiglia di installare dispositivi di protezione da fulmini in loco e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
4. Nessun cavo per impostazione predefinita, se necessario ci sono tre materiali tra cui scegliere.specificarlo nel modulo d'ordine.
5In caso di esigenze particolari quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o RF, si prega di informarci e indicare nell'ordine.
| Guida d'ordine del sensore di pressione del diaframma a scarico |
| BP93420XX |
Trasmettitore di pressione |
| |
Codice |
Progetto di costruzione |
| IB |
Trasmettitore di pressione generale |
IX |
Visualizzazione del trasmettitore di pressione |
| IE |
Trasmettitore di pressione per l'aviazione resistente agli urti |
IIC/III |
Trasmettitore di pressione per apparecchiature industriali generali |
| Se |
Trasmettitore di pressione a prova di umidità |
IIE/IIIE |
Trasmettitore di pressione generale/display |
| IN |
Trasmettitore di pressione dedicato per aria condizionata |
|
|
| IC |
Trasmettitore ad alta pressione a temperatura |
|
|
| QI1/QI2 |
Grandi diaframmi/trasmettitori ad alta pressione |
|
|
| |
Intervallo di misura |
- 100 kPa... 0 kPa~ 35kPa... 3,5MPa |
| (0-X) Kpa o MPa |
X: Indica l'intervallo di misurazione reale |
| |
Codice |
Fornitore di energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Altri |
| |
Codice |
Segnale di uscita |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Codice |
Connessione a pressione |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Altri |
| |
Codice |
Connessione elettrica |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Uscita del cavo sigillato |
| B4 |
2088 Casing industriali |
| B5 |
2088 Casing industriali con display |
| B6 |
Altri |
| |
Codice |
Tipo di pressione |
| G |
Pressione di misura |
| A |
Pressione assoluta |
| S |
Pressione di riferimento sigillata |
FAQ:
1D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: I nostri trasmettitori a sensori di pressione sono caratterizzati da elevata precisione, durata e prestazioni eccellenti, con la possibilità di personalizzazione.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche attraverso i nostri servizi OEM e ODM.
3Q: Qual è la vostra capacità produttiva?
R: I nostri stabilimenti produttivi hanno la capacità di produrre fino a 30.000 trasmettitori per sensori di pressione al mese, garantendo che possiamo soddisfare gli ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per una produzione e consegna in modo regolare.
4D: Qual è il periodo di consegna tipico?
R: I modelli standard hanno in genere un periodo di consegna di 5~8 giorni lavorativi, mentre i prodotti personalizzati possono variare.
5D: Qual è il prezzo dei prodotti?
R: Offriamo prezzi competitivi con sconti disponibili per ordini di grandi quantità o partnership a lungo termine.
6. Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
R: I nostri prodotti hanno una garanzia di 24 mesi dalla data di spedizione e il nostro servizio post-vendita garantisce risposte rapide entro 24 ore insieme al supporto di istruzione remota tramite rete PC.
