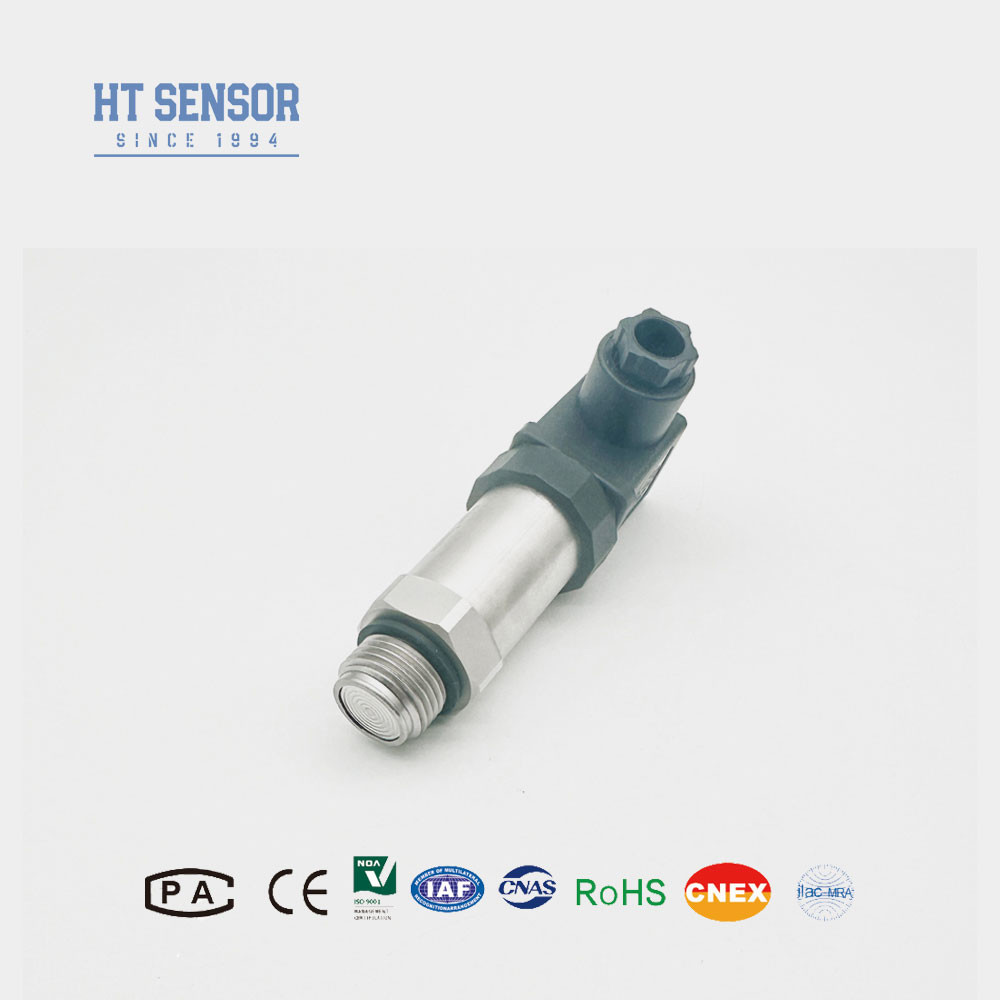

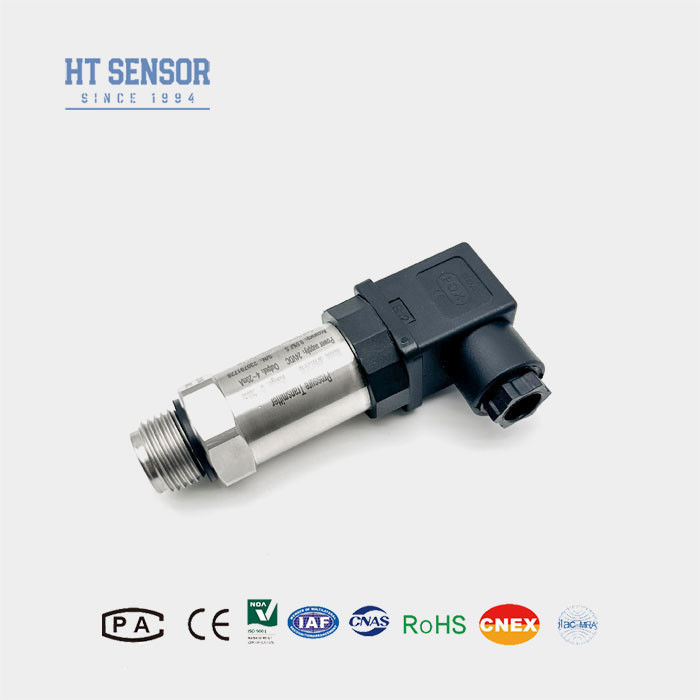

BPHT24 Flusso di diaframma Sensore di pressione industriale trasmettitore con sensore di struttura in acciaio completamente inossidabile
Product Details
| Modello N.O.: | BPHT24 | Distanza: | 0-10kpa~035mpa |
|---|---|---|---|
| Potenza: | 5Vdc / 12-32Vdc | Prodotto: | 0.5-4.5VDC /4-20mA |
| Collegamento: | M20*1.5 G1/2 1/2NPT | Tipo: | Sensore di pressione industriale del diaframma a scarico |
| Medium di misura: | Liquido, gas, colla per bevande e così via. | Grado di precisione: | 0.5%FS |
| Materiale: | Acciaio inossidabile | Personalizzazione: | OEM e ODM |
| Evidenziare |
Sensore di pressione industriale del diaframma a scarico,BPHT24 Sensore di pressione industriale,Trasmettitore di pressione industriale in acciaio completamente inossidabile |
||
Product Description
BPHT24 Flusso di diaframma Trasmettitore di sensori di pressione industriale con struttura in acciaio completamente inossidabile
BPHT24Sensore di pressione del diaframma
Introduzione del sensore di pressione industriale a diaframma a scarico:
Il sensore di pressione a diaframma a scarico del tipo BPHT24 utilizza come elemento di misurazione del segnale un nucleo di olio isolato in silicio a diaframma a piastra della serie HT.Tutti i componenti sono racchiusi in un alloggiamento in acciaio inossidabile, che converte il segnale del sensore nella corrente di uscita standard o nel segnale di tensione richiesto dal cliente.
Il trasmettitore di pressione a diaframma piatto è costituito da un deformazionometro e da una parte anteriore in silicio diffuso.Il diaframma di lavaggio forte appositamente trattato all'estremità di misura del diaframma piatto dello stensimetro assicura che le particelle dure nel mezzo misurato non lo danneggianoQuesto trasmettitore presenta una struttura compatta, resistenza alla corrosione, resistenza alle vibrazioni, resistenza agli urti di particelle e un'ampia gamma di compensazione della temperatura.Il tipo anteriore in silicio diffuso incorpora un sistema di nucleo in silicio diffuso importato e utilizza la tecnologia di sintonizzazione e compensazione digitale per garantire prestazioni affidabili del prodotto e una produzione stabile.
Caratteristiche del prodottocon una lunghezza massima non superiore a 50 mm,:
1- Opzioni di interfaccia di pressione diverse.
2. Progettato per applicazioni igieniche per evitare la scalazione media.
3Alta precisione con una struttura in acciaio completamente inossidabile.
4Facile da pulire.
Applicazionidi un'unità di trasmissione della pressione del diaframma a scarico:
1. Adatto per misurare gas e liquidi non corrosivi con 316L.
2Ideale per la protezione dell'ambiente e l'industria chimica.
3Utilizzato nelle industrie marittime e aeronautiche.
4. Ben adatto per l'uso nelle industrie mediche, biofarmaceutiche e di igiene alimentare.
| Parametri delle prestazionidi diaframma industriale a scarico sensore di pressione trasmettitore | |
| Intervallo di misura | 0~10Kpa...~20MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi | 0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione |
Ex ia IIC T6 Ga |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,25 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocollo di comunicazione RS485 | 3.6 ~ 30V / batteria | 4 fili |
| Suggerimenti per ordinare |
1Quando si selezionano i prodotti, assicurarsi che le parti a contatto con il mezzo di misurazione siano compatibili.
2Si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitale quando si effettua un ordine.
3. Quando si ordina un trasmettitore con testa LCD o LED, la potenza del trasmettitore non deve essere inferiore a 20 VDC.
4Per garantire un funzionamento affidabile del prodotto, si raccomanda agli utenti di installare dispositivi antirottura sul posto e di garantire un'affidabile messa a terra del prodotto e dell'alimentazione.
5La gamma di temperatura nominale di funzionamento degli O-ring in gomma fluorata è compresa tra -20°C e 250°C. Quando il prodotto opera a una temperatura inferiore a -20°C, si devono scegliere gli O-ring EPDM.
6. I cavi non sono inclusi per impostazione predefinita. Se necessario, tre materiali sono disponibili per la selezione. Se non diversamente specificato, può essere utilizzato il materiale del cavo in polietilene.Se hai bisogno di un altro materiale per il cavo, per favore specificate nel vostro ordine.
7. Se ci sono requisiti speciali quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o a radiofrequenza, si prega di informarci e specificare nel vostro ordine.
| Guida agli ordinidi un'unità di trasmissione della pressione del diaframma a scarico | ||||||||
| BPHT24 | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IX | Visualizzazione del trasmettitore di pressione | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| T | Trasmettitore di pressione resistente alle alte temperature | |||||||
| Intervallo di misura | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
FAQ:
Q1:Sono Sei un produttore commerciale?
A1: Siamo produttori con più di 30 anni di esperienza.
Q2:Prodotto personalizzato
R2: Forniamo servizi OEM e di progettazione su misura.
Q3:Garanzia di qualità
A3:I nostri prodotti hanno una garanzia limitata da 12 a 18 mesi dalla data di spedizione all'acquirente originale.Questa garanzia non si applica a qualsiasi unità sono stati modificati- Abusato, trascurato.
Q4: Spedizione e imballaggio
A4:I prodotti sono generalmente spediti da Express internazionale, inclusi UPS,FedEx,DHL e INT per il trasporto prepagato,potete anche utilizzare il vostro conto di spedizione per ritirare,imballaggio standard per l'esportazione,compresa la certificazione di ispezione.
Q5:Contaccarci
A5:Abbiamo un team di vendita attivo ed esperto per servirvi in materia tecnica e commerciale. Basta lasciarci un messaggio o fare clic sul Servizio Online.
