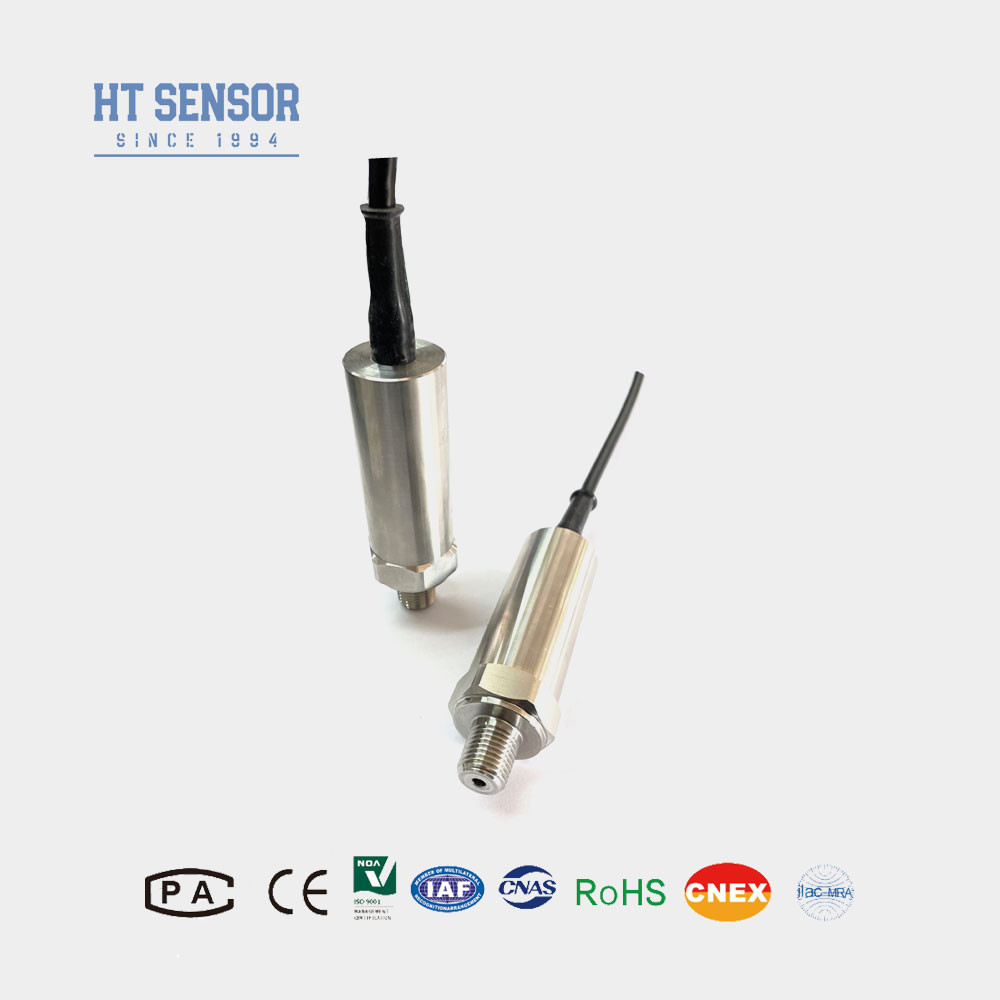

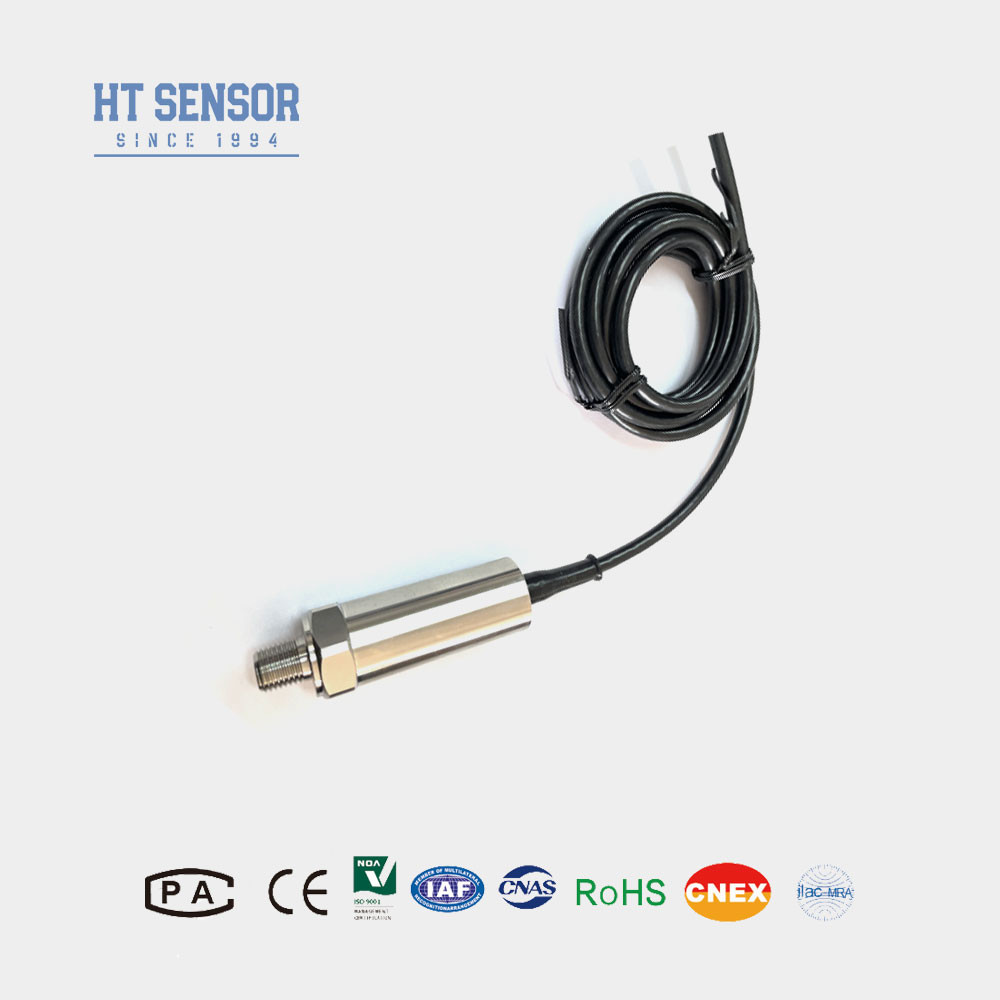

BP93420I Sensore di trasmettitore di pressione con elemento avanzato di misurazione del segnale Sensore di struttura in acciaio inossidabile
Product Details
| Modello N.O.: | BP93420-I | Potenza: | 5VDC /12-32VDC |
|---|---|---|---|
| Prodotto: | 0.5-4.5VDC /4-20mA /RS485 e così via | Stabilità a lungo termine: | +-0,15%F.S/Anno ((Tip.) |
| Materiale per le abitazioni: | 316L. o 304SS | Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata |
| Marchio: | Sensore HT | Cavo: | 1.5m |
| Grado di precisione: | 00,5%, 0,25% | Intervallo di pressione: | -100kpa~0a...60MPa |
| Evidenziare |
Sensore di trasmissione della pressione della struttura in acciaio inossidabile,BP93420I Sensore del trasmettitore di pressione,Elemento di misura del segnale in acciaio inossidabile |
||
Product Description
BP93420I Sensore di trasmettitore di pressione con elemento avanzato di misurazione del segnale Sensore di struttura in acciaio inossidabile
BP93420I Sensore del trasmettitore di pressione
Introduzione del sensore del trasmettitore di pressione:
Il sensore del trasmettitore di pressione BP93420I adotta un chip sensibile alla pressione importato ad alta precisione e alta stabilità.Il chip sensibile utilizza un avanzato processo di incisione micromeccanico per formare un ponte Wheatstone diffondendo quattro resistenze ad alta precisione attraverso il wafer di silicioA causa dell'effetto piezoresistivo, i valori di resistenza delle quattro resistenze del braccio di ponte cambiano, il ponte è squilibrato,e l'elemento sensibile emette un segnale elettrico corrispondente alla variazione di pressioneIl segnale elettrico di uscita è amplificato e compensato dal circuito di correzione non lineare, e il segnale di tensione e corrente corrisponde linearmente alla pressione di ingresso.
| Parametri di prestazione del sensore del trasmettitore di pressione | |
| Intervallo di misura | - 100kPa... 0kPa ~ 10kPa... 60MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | 00,1% FS |
| Isteresi | 00,1% FS |
| Stabilità a lungo termine | ± 0,1% F.S./anno ((tipico) ± 0,2% F.S./anno ((massimo) |
| Drift di temperatura del punto zero | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex ia IIC T6 Ga |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,25 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
Caratteristiche del prodottodi sensore di trasmissione della pressione:
- Il trasmettitore di pressione dispone di un'ampia gamma di misura, di una struttura in acciaio inossidabile resistente e di varie opzioni di interfaccia di pressione per soddisfare le diverse esigenze di applicazione.
- Il suo design compatto e leggero consente una facile installazione e integrazione in ambienti con spazio limitato.
- Con un'elevata precisione e una struttura interamente in acciaio inossidabile, questo trasmettitore di pressione garantisce misure di pressione accurate e affidabili.
Applicazionidi sensore di trasmissione della pressione:
1Il trasmettitore di pressione è specificamente progettato per la misurazione precisa di gas e liquidi compatibili con l'acciaio inossidabile.costruito in acciaio inossidabile 316L per migliorare la durata e l'affidabilità.
2È ampiamente utilizzato nell'industria marina e aerospaziale, dove una misurazione precisa della pressione è indispensabile per la sicurezza e le prestazioni.
3Oltre alle applicazioni marine e aeronautiche, questo trasmettitore di pressione è ampiamente utilizzato anche in vari processi industriali, tra cui petrolio, chimica, metallurgica,generazione di energia, e dell'idrologia.
4È comunemente integrato in sistemi di controllo idraulici e pneumatici per fornire un sensore di pressione accurato per un funzionamento efficiente del sistema.
| Punti di ordinazione del sensore del trasmettitore di pressione |
1Quando si seleziona il prodotto, assicurarsi che il mezzo di prova sia compatibile con le parti di contatto del prodotto.2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitali.
3Per garantire un funzionamento affidabile del prodotto, si consiglia di installare sul posto dispositivi di protezione da fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
4. Non c'è alcun cavo per impostazione predefinita. Se necessario, si può comunicare in anticipo. Ci sono tre tipi di materiali tra cui scegliere. Se avete bisogno di un altro materiale del cavo,specificarlo nel modulo d'ordine.
5In caso di esigenze particolari quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o RF, si prega di informarci e indicare nell'ordine.
| Guida d'ordine del sensore del trasmettitore di pressione | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IB | Trasmettitore di pressione generale | IX | Visualizzazione del trasmettitore di pressione | |||||
| IE | Trasmettitore di pressione per l'aviazione resistente agli urti | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| Se | Trasmettitore di pressione a prova di umidità | IIE/IIIE | Trasmettitore di pressione generale/display | |||||
| IN | Trasmettitore di pressione dedicato per aria condizionata | |||||||
| IC | Trasmettitore ad alta pressione a temperatura | |||||||
| QI1/QI2 | Grandi diaframmi/trasmettitori ad alta pressione | |||||||
| Intervallo di misura | - Zero.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
FAQ:
1D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: Alta precisione, durata e prestazioni eccellenti.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo il servizio OEM e ODM.
3Q: Qual è la vostra capacità produttiva?
A: Le nostre strutture di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna.
4D: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.
5D: Qual è il prezzo dei prodotti?
A: Prezzi competitivi con sconti per ordini di grandi quantità o partner a lungo termine.
6. Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
A:I nostri prodotti hanno una garanzia limitata da 12 a 18 mesi dalla data di spedizione all'acquirente originale. Hengtong sostituirà o riparerà gratuitamente i prodotti difettosi.Questa garanzia non si applica a qualsiasi unità sono stati modificati- Abusato, trascurato.
