BP93420-IC Sensore di trasmissione di pressione ambientale ad alta temperatura per acqua e petrolio
Product Details
| Modello N.O.: | BP93420-IC | Intervallo di pressione: | -100KPA-0-10kpa-40Mpa |
|---|---|---|---|
| Prodotto: | 0.2-2.2V/0.5-4.5VDC/4-20mA /0-5VDC | Potenza: | 3.3-5.5VDC /12-36VDC |
| Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata | Tipo di struttura: | Sensore del trasmettitore di pressione di silicio diffuso |
| Medium di misura: | Liquidi e gas | Grado di precisione: | 00,5% |
| Classificazione IP: | Protezione IP65 | Personalizzazione: | OEM e ODM |
| Evidenziare |
Sensore del trasmettitore di pressione di acqua e olio,BP93420-IC Sensore di trasmissione di pressione,Sensore di trasmissione ad alta pressione a temperatura |
||
Product Description

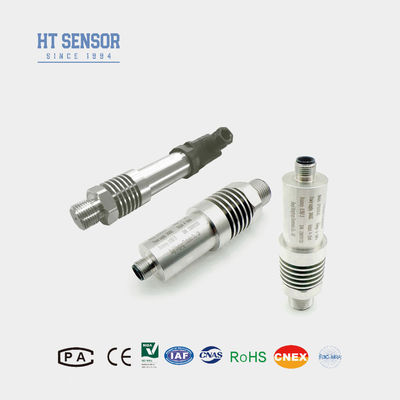

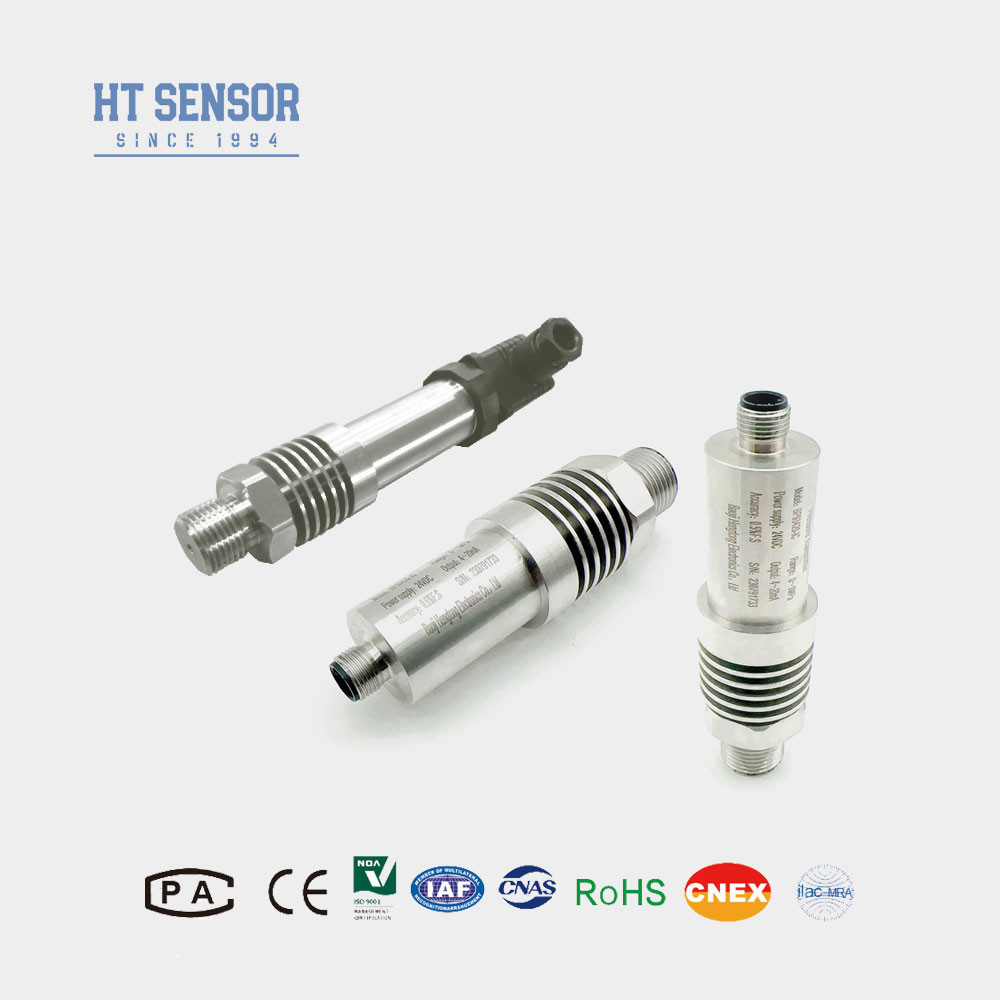

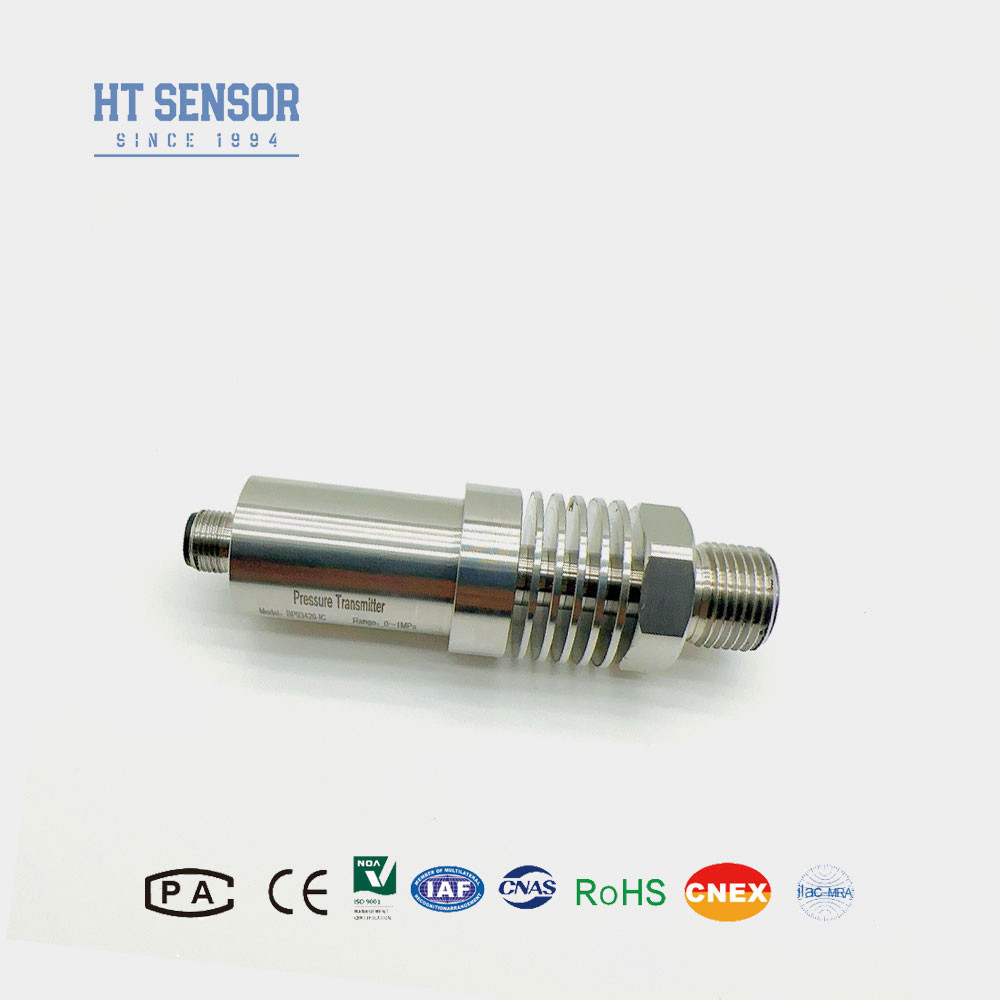

BP93420-IC Sensore di trasmissione di pressione ambientale ad alta temperatura per acqua e petrolio
BP93420IC Sensore del trasmettitore di pressione
Introduzione del sensore del trasmettitore di pressione:
BP93420-IC è un sensore di trasmissione di pressione ad alta temperatura che utilizza come elemento di misurazione centrale un nucleo di isolamento di pressione in silicio della serie HT19 avanzato.Un dispositivo di dissipazione del calore viene aggiunto all'estremità anteriore per raffreddare drasticamente il mezzo che entra in contatto con il sensoreQuesto particolare design lo rende adatto ad ambienti ad elevate temperature, rendendolo ideale per applicazioni che comportano fluttuazioni di temperatura o che operano in condizioni più elevate.È ampiamente utilizzato in processi e sistemi industriali in cui sono richieste misure di pressione accurate e affidabili anche in ambienti difficili ad alta temperatura.
Caratteristiche del prodottodi sensore di trasmissione della pressione:
- 1Ampia gamma di misura, struttura in acciaio inossidabile, diverse forme di interfaccia di pressione.
- 2- struttura in acciaio inossidabile con protezione IP65.
- 3- Zero e regolabile a scala completa.
- 4Alta precisione, struttura in acciaio inossidabile.
Applicazionidi sensore di trasmissione della pressione:
- 1Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L.
- 2Applicato nelle industrie marittime e aeronautiche.
- 3Utilizzato in processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia.
- 4Utilizzato nei sistemi di controllo idraulici e pneumatici.
| Parametri di prestazione del sensore del trasmettitore di pressione | |
| Intervallo di misura | - 100kPa... 0kPa ~ 10kPa... 40MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | 00,1% FS |
| Isteresi | 00,1% FS |
| Stabilità a lungo termine | ± 0,1% F.S./anno ((tipico) ± 0,2% F.S./anno ((massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~150°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex ia IIC T6 Ga |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,4 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocollo di comunicazione RS485 | 3.6 ~ 30V / batteria | 4 fili |
| Suggerimenti per ordinare |
1Quando si scelgono i prodotti, si prega di assicurarsi che il supporto sia compatibile con la parte di contatto del prodotto in esame.
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono un display digitale.
3. Quando si ordina un trasmettitore con testa di visualizzazione LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
4- per garantire il funzionamento affidabile del prodotto,si raccomanda agli utilizzatori di installare dispositivi di protezione contro i fulmini sul sito e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
5. La scelta predefinita senza cavo, come la necessità di predefinire il materiale del cavo in polietilene, se avete bisogno di un altro materiale del cavo, si prega di indicare nell'ordine.
6In caso di esigenze particolari quali forti vibrazioni, impatto istantaneo, forti interferenze elettromagnetiche o a radiofrequenza, si prega di informarci e indicare nell'ordine.
| Guida agli ordini | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IB | Trasmettitore di pressione generale | IX | Visualizzazione del trasmettitore di pressione | |||||
| IE | Trasmettitore di pressione per l'aviazione resistente agli urti | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| Se | Trasmettitore di pressione a prova di umidità | IIE/IIIE | Trasmettitore di pressione generale/display | |||||
| IN | Trasmettitore di pressione dedicato per aria condizionata | |||||||
| IC | Trasmettitore ad alta pressione a temperatura | |||||||
| QI/QIT | Grandi diaframmi/trasmettitori ad alta pressione | |||||||
| Intervallo di misura | - Zero.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
FAQ:
D1: Lei è una società di fabbricazione?
A1:Siamo produttori con più di 29 anni di esperienza.
Q2:Prodotto personalizzato
R2: Forniamo servizi OEM e di progettazione su misura.
Q3:Garanzia di qualità
R3:I nostri prodotti hanno una garanzia limitata da 12 a 18 mesi dalla data di spedizione all'acquirente originale.Questa garanzia non si applica a qualsiasi unità sono stati modificati- Abusato, trascurato.
Q4: Spedizione e imballaggio
A4:I prodotti sono generalmente spediti da Express internazionale, inclusi UPS,FedEx,DHL e INT per il trasporto prepagato,potete anche utilizzare il vostro conto di spedizione per ritirare,imballaggio standard per l'esportazione,compresa la certificazione di ispezione.
Q5:Contaccarci
A5:Abbiamo un team di vendita attivo ed esperto per servirvi in materia tecnica e commerciale. Basta lasciarci un messaggio o fare clic sul Servizio Online.
