Sensore di trasmissione della pressione del connettore elettronico a filo M12 per la prova della pressione dell'acqua e dell'olio
Product Details
| Modello N.O.: | BP156-M | Materiale per le abitazioni: | 316LS.S. o 304S.S. |
|---|---|---|---|
| Tipo di pressione: | Indicatore/pressione assoluta/pressione sigillata | Marchio: | Sensore HT |
| Tipo di struttura: | Sensore di pressione di silicio diffuso | Medium di misura: | Liquidi e aria |
| Intervallo di pressione: | 0kpa~10kpa...20MPa | Prodotto: | 4-20mA /0,5-4,5Vdc |
| Personalizzazione: | OEM e ODM | Collegamento: | M12*1 |
| Evidenziare |
prova dell'olio Sensore del trasmettitore di pressione,Sensore del trasmettitore di pressione dell'acqua,M12 Sensore di trasmissione della pressione del connettore |
||
Product Description
12 Sensore di trasmissione della pressione del connettore elettronico per la prova della pressione dell'acqua e dell'olio

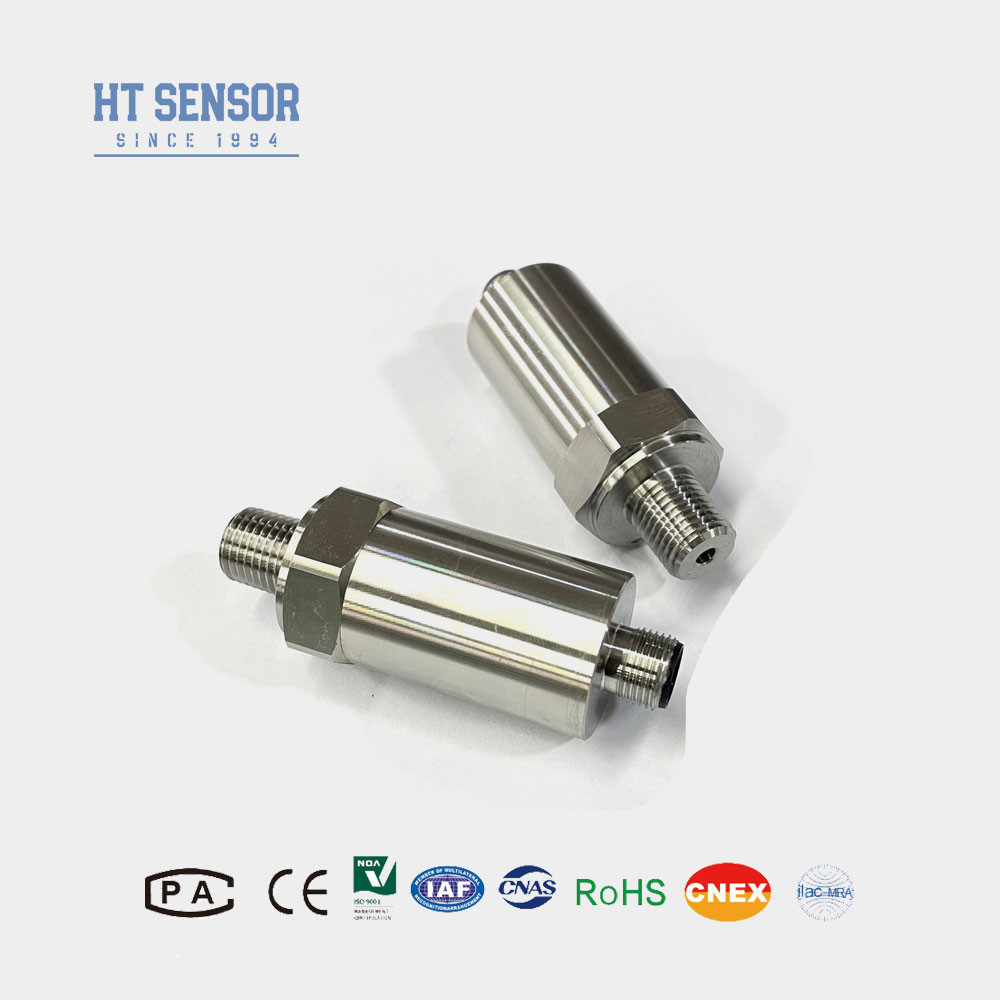

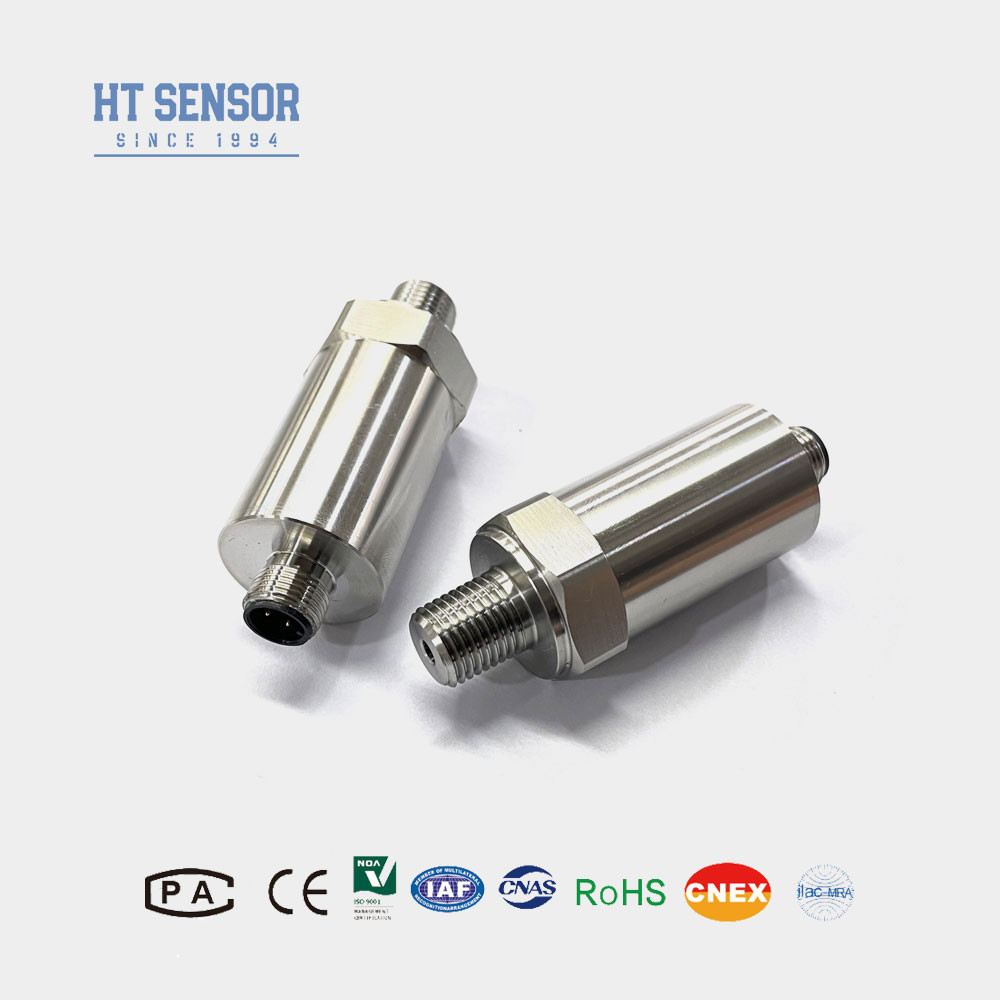

Sensore del trasmettitore di pressione BP156-M
Introduzione del sensore di trasmissione di pressione mini:
Il sensore a trasmettitore di pressione in miniatura BP156-M utilizza un sensore di pressione piezoresistivo con un diaframma di acciaio inossidabile isolato come elemento di rilevamento del segnale.Dopo aver subito una prova automatica e una compensazione di sintonizzazione laser, il circuito di amplificazione in acciaio inossidabile converte il segnale del sensore in un segnale di uscita standard.sensibilitàQuesti prodotti trovano ampie applicazioni in settori come il petrolio, l'industria chimica, la metallurgia, le centrali elettriche, l'idrologia per la misurazione e il controllo della pressione.
Caratteristiche del prodottodi un sensore di trasmissione di pressione minore:
1- Intervallo di temperatura: -20°C a 85°C;
2Ampia gamma di temperature di funzionamento da -40°C a 125°C;
3. Sensore di pressione ad alte prestazioni;
4. Vari tipi di uscita disponibili: 4~20mA/0.5~4.5V/1~5V/0~5V;
5. Dimensioni compatte con dimensioni personalizzabili disponibili;
6. Incluso il connettore M12
7. Servizi OEM, ODM e personalizzazione offerti.
Applicazionidi un sensore di trasmissione di pressione minore:
1Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L.
2Applicato nelle industrie marittime e aeronautiche.
3Utilizzato in processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia.
4. impiegati nei sistemi di controllo idraulici e pneumatici.
| Parametri delle prestazioni di un sensore di trasmissione di pressione minore: | |
|---|---|
| Intervallo di misura | 0kPa ~ 10kPa...20MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi | 0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex ia IIC T6 Ga |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,05 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Esempi di selezione |
| Suggerimenti per ordinare |
1. Quando si seleziona un prodotto, assicurarsi che il supporto sottoposto a prova sia compatibile con la parte di contatto del prodotto.
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono un display digitale.
3Per garantire il funzionamento affidabile del prodotto, si consiglia di installare sul posto dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano collegati a terra in modo affidabile.
4. Cavo Senza cavo per impostazione predefinita. Tre materiali sono disponibili se richiesto. Se non ci sono istruzioni speciali, i materiali di cavo in polietilene possono essere utilizzati. Se hai bisogno di un altro materiale di cavo, puoi utilizzare il materiale di cavo in polietilene.specificarlo nel modulo d'ordine.
5In caso di esigenze particolari quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o RF, si prega di informarci e indicare nell'ordine.
| Guida agli ordinidi un sensore di trasmissione di pressione minore | |||||||||
| BP15X | Trasmettitore di pressione analogo | ||||||||
| Codice | Progetto di costruzione | ||||||||
| 5 | Tappi Packard | 6 | Cavo di uscita diretto sigillato 1,5 metri | ||||||
| 7 | Mini connettore Hirschmann | 8 | Grandi connettori Hirschmann | ||||||
| Intervallo di misura | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa o MPa |
X: Indica il range di misurazione effettivo | ||||||||
| Codice | Fornitore di energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Altri | ||||||||
| Codice | Segnale di uscita | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Codice | Connessione a pressione | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Altri | ||||||||
| Codice | Connessione elettrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cable sigillata uscita 1,5 metri | ||||||||
| B4 | Altri | ||||||||
| Codice | Tipo di pressione | ||||||||
| G | Pressione di misura | ||||||||
| A | Pressione assoluta | ||||||||
| S | Pressione di riferimento sigillata | ||||||||
FAQ:
1D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: Alta precisione, durabilità, prestazioni eccellenti.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare le esigenze specifiche. Offriamo servizi OEM e ODM.
3Qual è la vostra capacità di produzione?
R: Il nostro stabilimento di produzione può produrre fino a 30.000 trasmettitori per sensori di pressione al mese, quindi siamo ben attrezzati per soddisfare le esigenze di ordini su larga scala.si consiglia di contattare il nostro team di vendita in anticipo per garantire un programma di produzione e consegna regolare.
4Q: Qual è il tempo di consegna generale?
R: Modello standard 5-8 giorni lavorativi.
5. D: Come è il prezzo del prodotto?
R: Prezzi competitivi, sconti per ordini di grandi quantità o partner a lungo termine.
6. Q: Qual è il periodo di garanzia del vostro prodotto?
R: Il nostro periodo di garanzia è di 24 mesi dopo la consegna, rispondere alla vostra domanda entro 24 ore dopo la vendita, guida remota attraverso la rete PC in qualsiasi momento.
