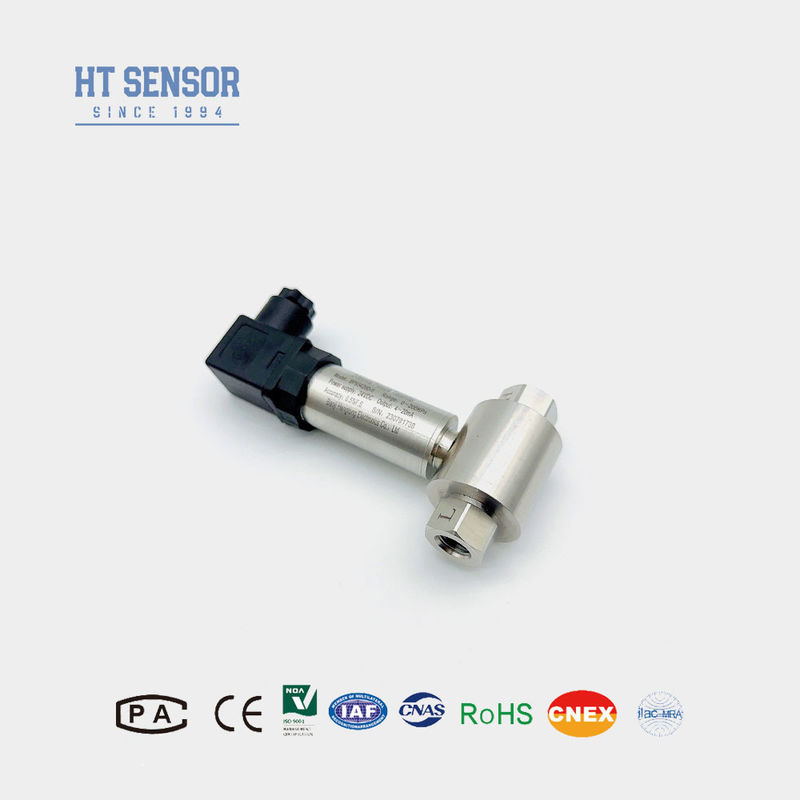

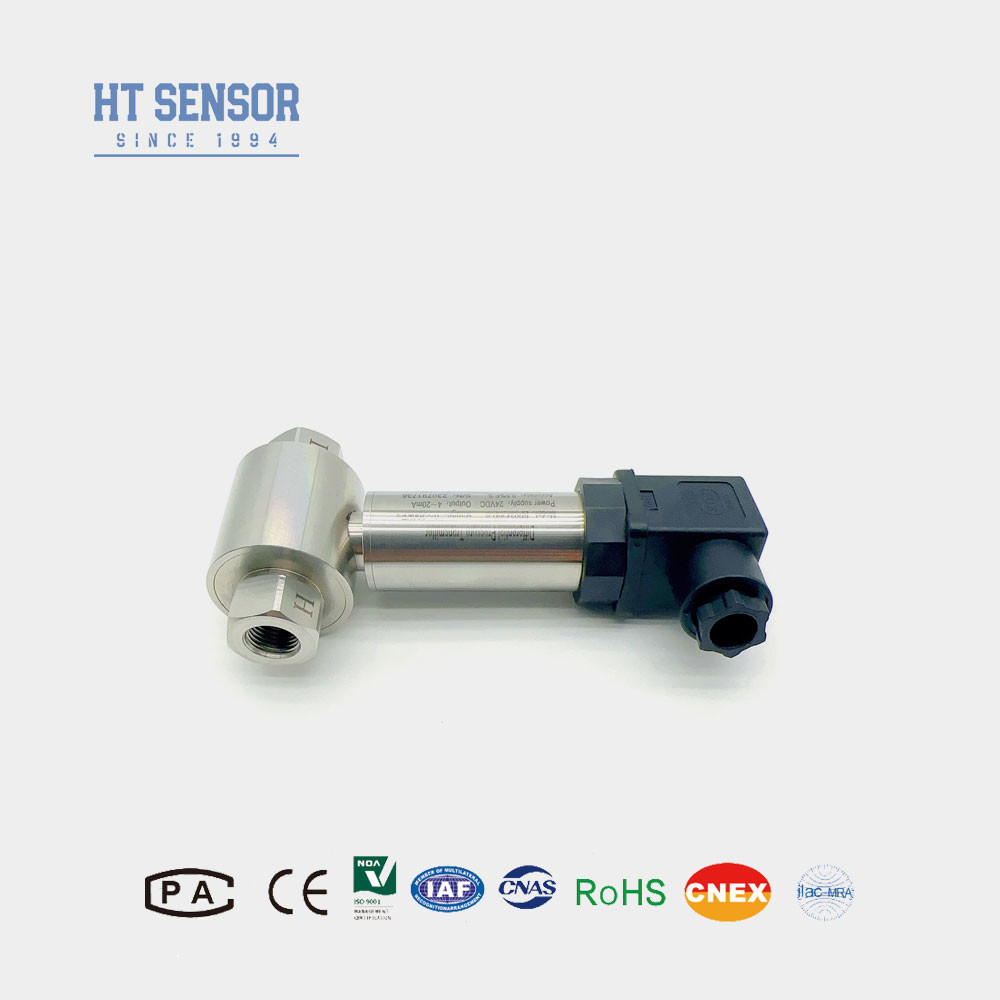

Sensore di trasmissione di pressione differenziale in acciaio inossidabile per sensore di prova di pressione differenziale con DIN
Product Details
| Modle: | BP93420D-II | Allineare: | 0-10KPA ~ 2MPA |
|---|---|---|---|
| Energia: | 5VDC 24VDC | Produzione: | 0.5-4.5V 4-20mA E così via |
| Materiale: | Acciaio inossidabile | Filo: | OEM maschile e femminile |
| Tipo di pressione: | Pressione differenziale | Classe di protezione: | IP65 |
| Medium di prova: | Olio d'aria e acqua | Connettore: | Big Din o OEM |
| Evidenziare |
Moltiplicatore di pressione differenziale di acciaio inossidabile,Sensore del trasmettitore di pressione differenziale,Trasmettitore di pressione differenziale DIN |
||
Product Description
Sensore di trasmissione di pressione differenziale in acciaio inossidabile per sensore di prova di pressione differenziale con DIN
BP93420DIIDdifferenzialePrisurgenzaTrasmettitore
Introduzione del trasmettitore di pressione differenziale:
Il trasmettitore di pressione differenziale BP93420DII utilizza un sensore piezoresistivo a silicio diffuso.È adatto per la misurazione della differenza di pressione di vari gas e liquidi in condotte nel petrolio- industria chimica, energia elettrica, idrologia e altre industrie.
Caratteristiche del prodottodi trasmettitore di pressione differenziale:
- Il trasmettitore adotta una struttura in acciaio inossidabile, una struttura compatta e facile da installare.
- Dopo una rigorosa compensazione della temperatura e uno screening di invecchiamento, per garantire prestazioni stabili e affidabili.
- L'interfaccia elettrica può essere di tipo esterno o diretto.
Applicazionidi trasmettitore di pressione differenziale::
- 1. Adatto per la misurazione della pressione differenziale di vari gas o liquidi nelle condotte nel settore petrolifero, chimico, dell'energia elettrica, dell'idrologia e di altre industrie.
- 2Utilizzato nel controllo dei processi di campo industriale.
- 3Misurazione della pressione differenziale dei tubi e dei forni.er
| Parametri delle prestazionidi trasmettitore di pressione differenziale: | |
|---|---|
| Intervallo di misura | 0-10KPa......~2MPa |
| Tipo di pressione | Pressione differenziale |
| Sovraccarico a un lato | ≤ 3 volte l'intervallo nominale |
| Pressione statica | Valore minimo compreso tra 5 volte l'intervallo nominale o 7 MPa |
| Precisione @ 25°C | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | ±0,03% (tipico) ±0,05%FS (massimo) |
| Isteresi | ±0,03% (tipico) ±0,05%FS (massimo) |
| Stabilità a lungo termine | ± 0,5% F.S./anno ((≤ 200KPa) ± 0,2% F.S./anno ((> 200KPa) |
| Drift a temperatura zero | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Differenze di temperatura | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Temperatura di compensazione | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Temperatura di funzionamento | -30°C~80°C |
| Temperatura di conservazione | -40°C~100°C |
| Vibrazione | 10g,55Hz 2kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Sicurezza intrinseca e resistenza alle esplosioni |
| Classificazione di protezione | Protezione IP65 |
| Peso | ~ 0,45 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
|---|---|---|
| 4 ̊20 mA | 12 ̊30VDC | 2/3/4 di filo |
| 010/20mA |
3 fili |
|
| 0/1 ¢5V | ||
| 0.5·4.5V | 5VDC |
| Suggerimenti per ordinaredi trasmettitore di pressione differenziale: |
1. Quando si seleziona il prodotto, assicurarsi che il mezzo di prova sia compatibile con le parti di contatto (acciaio inossidabile) del prodotto.
2Per garantire un funzionamento affidabile, it is recommended to install a three-valve manifold between the measurement point and the transmitter to ensure slow and uniform pressure in the positive and negative pressure chambers of the transmitter.
3Durante l'installazione, l'interfaccia di pressione alle due estremità deve essere posizionata orizzontalmente per ridurre l'influenza della posizione di installazione sul prodotto.
4In caso di forti vibrazioni, impatto istantaneo, forti interferenze elettromagnetiche o interferenze a radiofrequenza e altri requisiti speciali, si prega di informarci e indicare nell'ordine.
| Guida agli ordinidi trasmettitore di pressione differenziale: | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| DII | Trasmettitore di pressione differenziale | |||||||
| Intervallo di misura | 0-10KPa......~2MPa | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4 ¢ 20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ̊10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1,5 maschio | |||||||
| J2 | G1/2 Maschio | |||||||
| J3 | G1/4 Maschio | |||||||
| J4 | 1/2 NPT maschio | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| D | Pressione differenziale | |||||||
FAQ:
1D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: Alta precisione, durata e prestazioni eccellenti.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare le esigenze specifiche. Forniamo il servizio OEM e ODM.
3Q: Qual è la vostra capacità produttiva?
R: I nostri stabilimenti di produzione possono produrre fino a 30.000 trasmettitori per sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna.
4D: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.
5D: Qual è il prezzo dei prodotti?
A: Prezzi competitivi con sconti per ordini di grandi quantità o partner a lungo termine.
6. Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
R: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà alle vostre domande entro 24 ore, l'istruzione remota tramite rete PC è sempre disponibile.
