19 mm trasmettitore di pressione riempito di olio trasmettitore di pressione di silicio diffuso prova di olio di acqua
Dettagli del prodotto
| Materiale: | 316L | Non linearità: | ± 0,15% |
|---|---|---|---|
| Materiale per le abitazioni: | acciaio inossidabile | Intervallo di misura: | 0~10kpa...20kpa....100MPa |
| segnale di uscita: | mV | Fornitore di energia: | 1.5mADC |
| Tipo di pressione: | Gauge/Absolute/Sigillato | Nome del prodotto: | Sensore del trasmettitore di pressione |
| Intervallo di temperatura compensato: | -10 a 80°C | Riempito di olio: | Olio siliconico |
| Evidenziare |
Trasmettitore di pressione di silicio diffuso,Trasmettitore di pressione in silicio da 19 mm,Trasmettitore di pressione riempito di olio |
||
Descrizione del prodotto
Sensore del trasmettitore di pressione di silicio diffuso riempito di olio per test di acqua e olio

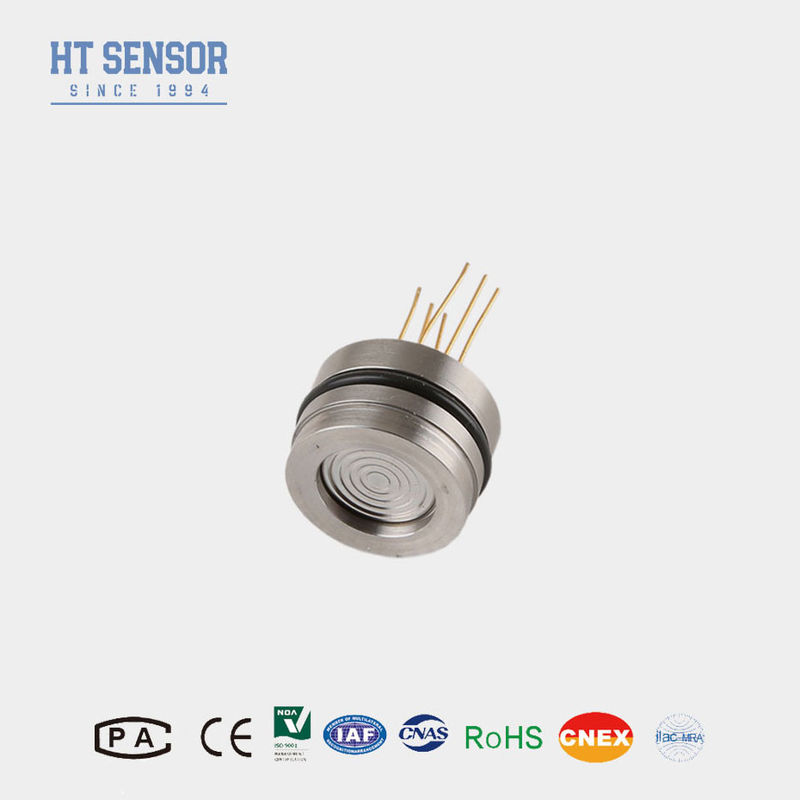

HT19F Sensore di pressione piezoresistivo al silicio
Introduzione del sensore del trasmettitore di pressione:
1.Utilizzando tecnologia avanzata e alloggiamento in acciaio inossidabile 316L, insieme amateriali quali titanio e Hastelloy per il diaframma
2.Utilizzando circuiti a pellicola spessa per la compensazione della temperatura e il punto zerocorrezione
3.eccezionale affidabilità, ripetibilità e stabilità
Applicazionidi sensore del trasmettitore di pressione:
1.Adatta per misurare la pressione di gas e liquidi non corrosivi con 316Lcompatibilità in acciaio inossidabile
2.Applicato in vari siti di processo industriale, tra cui petrolio, chimica, metallurgia, energia e idrologia
3.Utilizzato nelle industrie marittime e aeronautiche
4.Adatto per sistemi di controllo idraulici e pneumatici
5.Utilizzato in applicazioni di controllo dei processi
Performance elettricadi sensore del trasmettitore di pressione:
1Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
2.Impedenza di ingresso: 3KΩ~6KΩ
3Impedanza di uscita:2.5KΩ~6KΩ

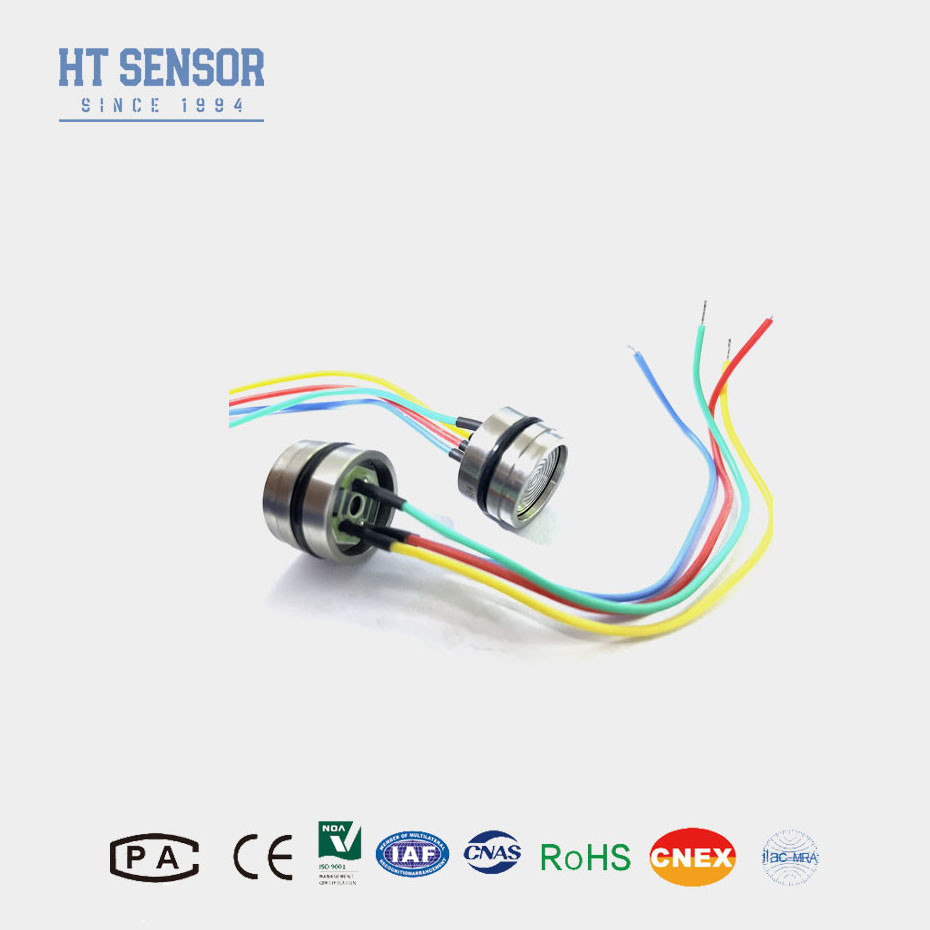

4.Connezione elettrica:Pini Kovar dorati o fili ad alta temperatura da 100 mm.
| Parametri di prestazione: | |||||
| Distanza | Diametro (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Assoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Sigillato | 3500KPaS,7MPaS,10MPaS,20MPaS.40MPaS.60MPaS.100MPaS | ||||
| Tipologia | Max. | Unità | |||
| Non linearità | ± 0.15 | ± 0.3 | % F.S. | ||
| Ripetibilità | 0.05 | 0.1 | % F.S. | ||
| Isteresi | 0.05 | 0.1 | % F.S. | ||
| Fatto nullo | 0 ± 1 | 0 ± 2 | mV | ||
| Spin Output | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Temperatura errore-zero | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temperatura di errore-span | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Tempore compensato. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura di funzionamento | -20~80 | oC | |||
| Temperatura di conservazione | -40~125 | oC | |||
| Sovraccarico ammissibile | Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa | ||||
| Pressione di esplosione | 5X la scala completa | ||||
| Stabilità a lungo termine | 0.2 % | F.S./anno | |||
| Materiale del diaframma | 316L | ||||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | ||||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | ||||
| Shock | 100 g, 11 ms | ||||
| Tempo di risposta | ≤ 1 ms | ||||
| Sigillo O-ring | Anello di nitrile o anello di fluoro | ||||
| Medio di riempimento | Olio di silicio | ||||
| Peso | ~ 28 g | ||||
| I parametri sono sottoposti a prova alle seguenti condizioni: 1,5 mA @ 25°C | |||||
| Progetto di costruzione | |
| < 3,5 MPaS |  |
| ≥ 3,5 MPaS < 40 MPaS |
|
| ≥ 40 MPaS | |
| Connessione elettrica e compensazione |
|
|
| Esempi di selezione |
| Suggerimenti per ordinare |
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4. Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.
