27 mm Rod Shape Pressure Transmitter Sensor Sensore di livello di silicio Sensore di livello di transduzione M12
Product Details
| Modello N.O.: | BP156-M | Materiale per le abitazioni: | 316LS.S. o 304S.S. |
|---|---|---|---|
| Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata | Marchio: | Sensore HT |
| Tipo di struttura: | Sensore di pressione di silicio diffuso | Medium di misura: | Liquidi e aria |
| Intervallo di pressione: | 0kpa~10kpa...20MPa | Classificazione IP: | Protezione IP65 |
| Personalizzazione: | OEM e ODM | Collegamento: | M12 |
| Evidenziare |
Sensore di livello di silicio,Sensore del trasmettitore di pressione a forma di bastone,Sensore del trasmettitore di pressione da 27 mm |
||
Product Description

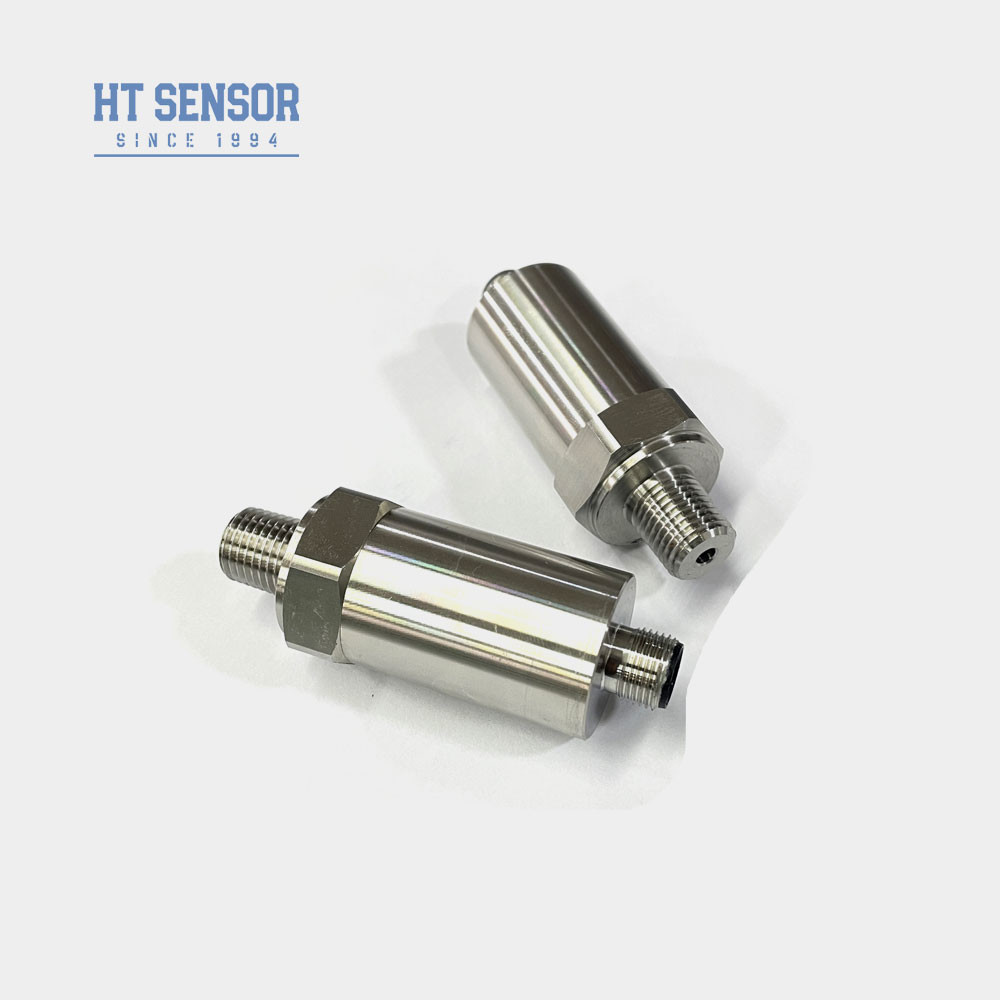

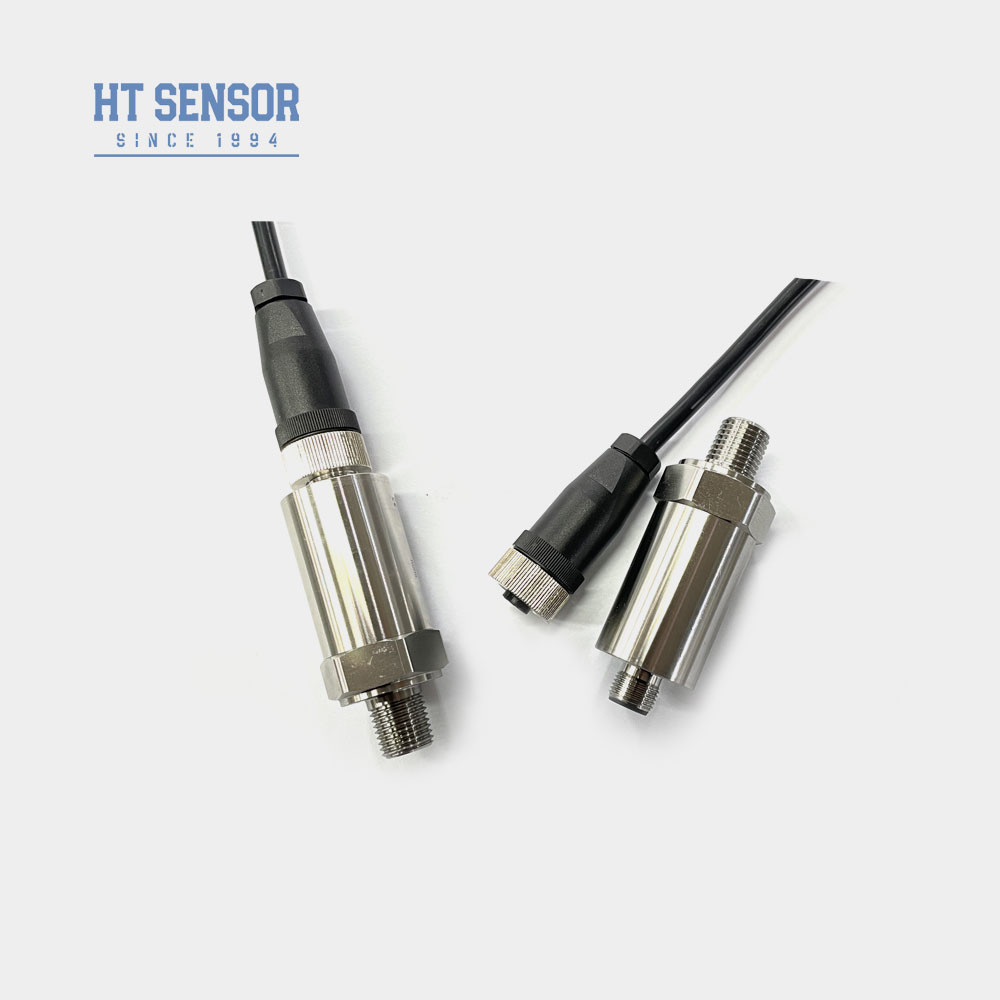

27mm Rod Shape Pressure Transmitter Sensor Sensore di livello di silicio Trasduttore
Sensore del trasmettitore di pressione BP156-M
Introduzione del sensore di trasmissione di pressione mini:
sensore di trasmissione di pressione in miniatura BP156-M con sensore di pressione piezorisistivo, con diaframma isolato in acciaio inossidabile come elemento di rilevamento del segnale, dopo prova automatica,compensazione di sintonizzazione laserIl circuito dell'amplificatore utilizza un alloggiamento in acciaio inossidabile per convertire il segnale del sensore in un segnale di uscita standard.sensibilità e diversità.I prodotti sono ampiamente utilizzati in petrolio, industria chimica, metallurgia, centrale elettrica, idrologia e altre industrie di misurazione e controllo della pressione.
Caratteristiche del prodottodi un sensore di trasmissione di pressione minore:
1- Intervallo di temperatura: -20°C a 85°C;
2Ampia gamma di temperature di funzionamento -40°C a 125°C;
3. Sensore di pressione ad alte prestazioni;
4. Disponibili diverse uscite da 4 a 20 mA/0,5 a 4,5 V/1 a 5 V/0 a 5 V;
5. piccole dimensioni, dimensioni personalizzabili;
6. connettore M12;
7. OEM, ODM, servizio di personalizzazione disponibile;
Applicazionidi un sensore di trasmissione di pressione minore:
1Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L
2Applicato nelle industrie marittime e aeronautiche
3Utilizzato nei processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia
4Utilizzato nei sistemi di controllo idraulici e pneumatici
| Parametri delle prestazioni di un sensore di trasmissione di pressione minore: | |
|---|---|
| Intervallo di misura | 0kPa ~ 10kPa...20MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi | 0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex ia IIC T6 Ga |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,05 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Esempi di selezione |
| Suggerimenti per ordinare |
1. Quando si seleziona un prodotto, assicurarsi che il supporto sottoposto a prova sia compatibile con la parte di contatto del prodotto.
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono un display digitale.
3Per garantire il funzionamento affidabile del prodotto, si consiglia di installare sul posto dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano collegati a terra in modo affidabile.
4. Cavo Senza cavo per impostazione predefinita. Tre materiali sono disponibili se richiesto. Se non ci sono istruzioni speciali, i materiali di cavo in polietilene possono essere utilizzati. Se hai bisogno di un altro materiale di cavo, puoi utilizzare il materiale di cavo in polietilene.specificarlo nel modulo d'ordine.
5In caso di esigenze particolari quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o RF, si prega di informarci e indicare nell'ordine.
| Guida agli ordinidi un sensore di trasmissione di pressione minore | |||||||||
| BP15X | Trasmettitore di pressione analogo | ||||||||
| Codice | Progetto di costruzione | ||||||||
| 5 | Tappi Packard | 6 | Cavo di uscita diretto sigillato 1,5 metri | ||||||
| 7 | Mini connettore Hirschmann | 8 | Grandi connettori Hirschmann | ||||||
| Intervallo di misura | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa o MPa |
X: Indica il range di misurazione effettivo | ||||||||
| Codice | Fornitore di energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Altri | ||||||||
| Codice | Segnale di uscita | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||

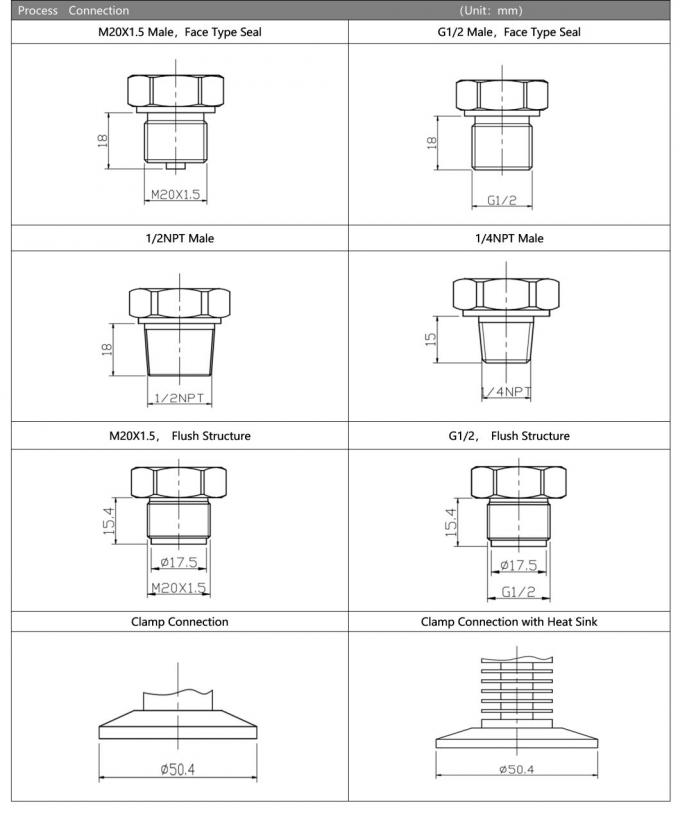

| Codice | Connessione a pressione | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Altri | ||||||||
| Codice | Connessione elettrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cable sigillata uscita 1,5 metri | ||||||||
| B4 | Altri | ||||||||
| Codice | Tipo di pressione | ||||||||
| G | Pressione di misura | ||||||||
| A | Pressione assoluta | ||||||||
| S | Pressione di riferimento sigillata | ||||||||
FAQ:
1D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: Alta precisione, durata e prestazioni eccellenti.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo il servizio OEM e ODM.
3Q: Qual è la vostra capacità produttiva?
A: Le nostre strutture di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna.
4D: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.
5D: Qual è il prezzo dei prodotti?
A: Prezzi competitivi con sconti per ordini di grandi quantità o partner a lungo termine.
6. Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
A: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà con le vostre domande in 24 ore, istruzione remota da rete PC èsempre disponibile.
