BP157 Sensore di trasmissione di pressione a due fili 4-20 MA Sensore di pressione di silicio diffuso
Product Details
| Model NO.: | BP157 | Compensation Temperature: | -10~100℃ |
|---|---|---|---|
| Housing Material: | 304 S.S | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Origin: | Baoji, China | Type: | Ceramic sensor |
| Measuring Medium: | Gas or Liquid | Intervallo di pressione: | 0kpa~10kpa...20MPa |
| Marking: | ExiaIICT6 | ||
| Evidenziare |
4-20 MA Sensore del trasmettitore di pressione,Sensore di pressione a silicio diffuso,Sensore di trasmissione di pressione a due fili |
||
Product Description

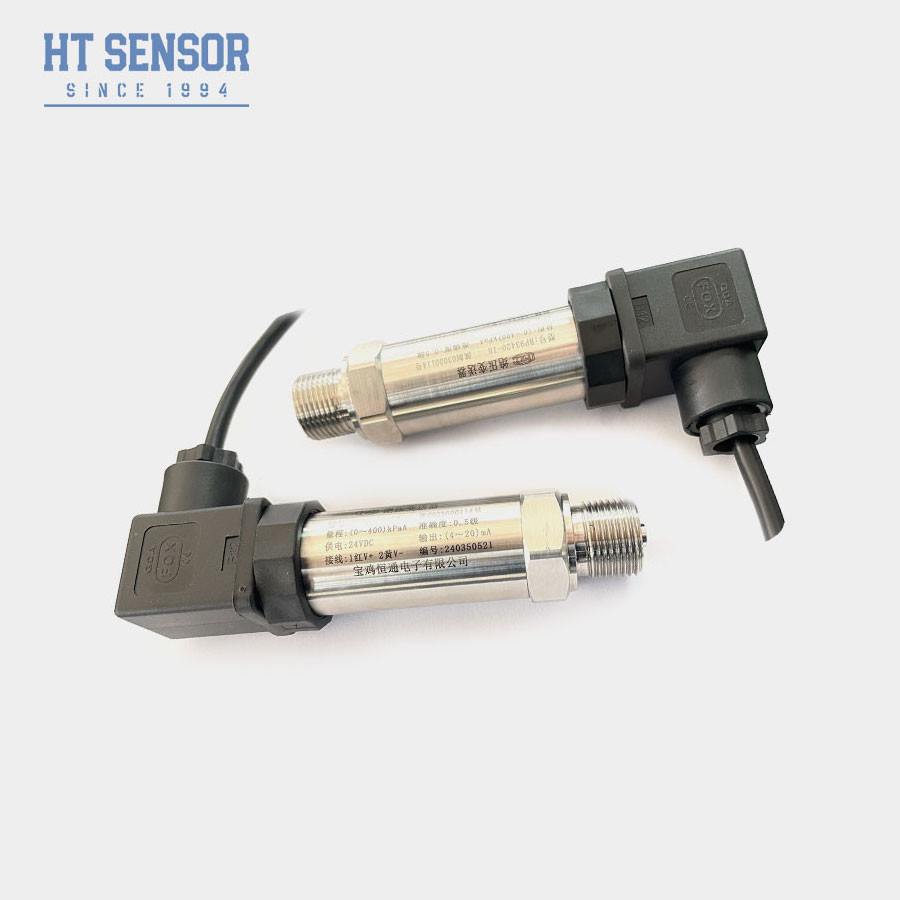

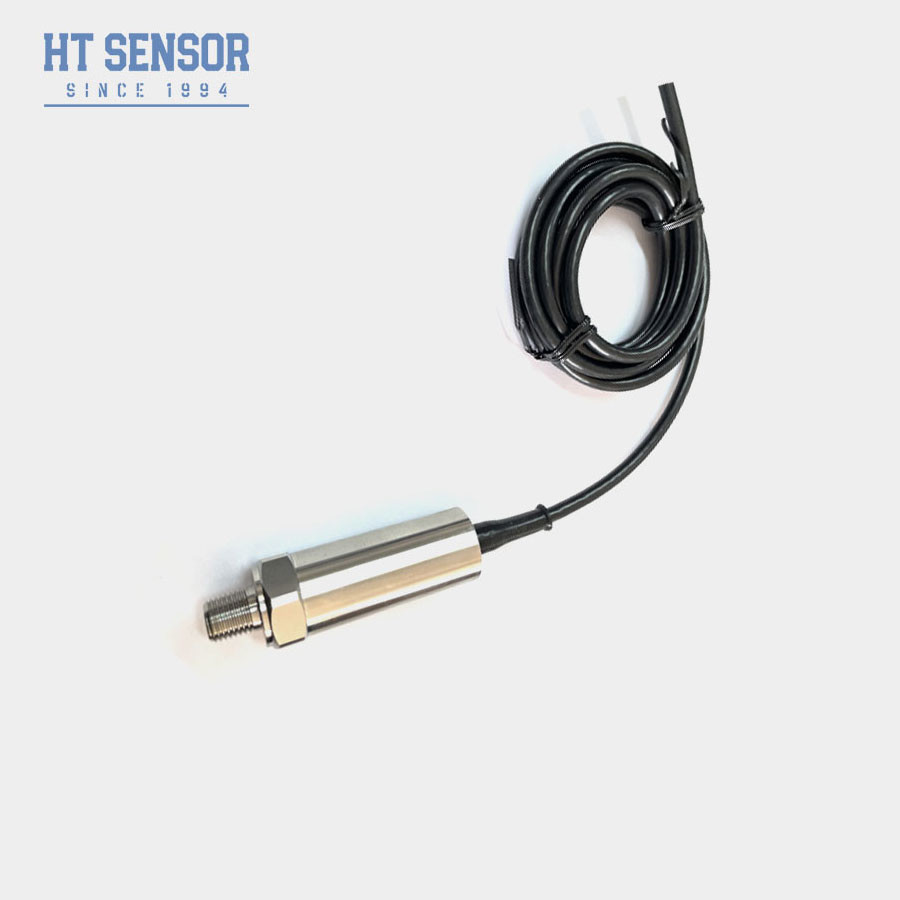

BP157 Trasmettitore di pressione
Introduzione del sensore del trasmettitore di pressione:
Trasmettitore di pressione in silicio diffuso BP157opera sul principio fondamentale di conversione della pressione meccanica in segnali elettrici attraverso l'effetto piezorisitivo nel silicio,fornire misure di pressione accurate e affidabili per una vasta gamma di applicazioni
Caratteristiche del prodotto:
1Ampia gamma di misura, struttura in acciaio inossidabile, diverse forme di interfaccia di pressione
2Struttura in acciaio inossidabile
3. Zero e regolabile a scala completa
4. Alta precisione, struttura in acciaio inossidabile
Applicazioni:
1Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L
2Applicato nelle industrie marittime e aeronautiche
3Utilizzato nei processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia
4Utilizzato nei sistemi di controllo idraulici e pneumatici
Parametri di prestazione:
| Intervallo di misura | 0kPa ~ 10kPa... 10MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi | 0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Exia IICT6 |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,05 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
Suggerimenti per ordinare:1. Intervallo di pressione: specificare il range di pressione richiesto che il trasduttore deve misurare. Assicurarsi che copra l'intera gamma di pressioni attese nella vostra applicazione per evitare imprecisioni o danni.
2. Requisito di precisione: Determina il livello di precisione necessario per la tua applicazione.
3. Segnale di uscita: decidere il tipo di segnale di uscita richiesto, come tensione, corrente o uscita digitale (ad esempio, 4-20mA, 0-5VDC, SPI).Assicurare la compatibilità con il sistema esistente o le apparecchiature di acquisizione dei dati.
4. Configurazione della porta di pressione: scegliere la configurazione della porta di pressione appropriata in base ai requisiti di installazione, come tipo di filo, dimensione e orientamento (ad esempio, NPT, BSP, diaframma di scarico).
5. Connessione elettrica: specificare il tipo di connessione elettrica necessaria, come lunghezza del cavo, tipo di connettore e configurazione del pin.
6Condizioni ambientali: considerare l'ambiente di funzionamento, compresa la temperatura, l'umidità e l'esposizione a sostanze corrosive o pericolose.Scegliere un trasduttore con adeguate classificazioni di protezione ambientale (e.g., IP65, IP67) per garantire affidabilità e longevità.
7. Opzioni di montaggio: Determina come il trasduttore verrà montato nella tua applicazione, sia che si tratti di montaggio diretto, montaggio a staffa o integrazione in un pannello di controllo.Assicurare la compatibilità con la configurazione di montaggio.
8. Certificazioni: Verificare se il trasduttore è conforme agli standard e alle certificazioni pertinenti del settore (ad esempio CE, RoHS, ISO) richiesti per l'applicazione o i requisiti normativi.
9. Tempo di consegna e disponibilità: informatevi sui tempi di consegna e sulla disponibilità del prodotto per garantire la consegna tempestiva per il vostro progetto o programma di produzione.
Supporto tecnico: richiedere assistenza al fabbricante o al fornitore se avete domande o se avete bisogno di assistenza per la scelta del dispositivo corretto
10. trasduttore per la tua applicazione. Possono fornire consulenza e orientamento per assicurarti di prendere una decisione informata.
Guida agli ordini:
| BP15X | Trasmettitore di pressione analogo | ||||||||
| Codice | Progetto di costruzione | ||||||||
| 5 | Tappi Packard | 6 | Cavo di uscita diretto sigillato 1,5 metri | ||||||
| 7 | Mini connettore Hirschmann | 8 | Grandi connettori Hirschmann | ||||||
| Intervallo di misura | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa o MPa |
X: Indica il range di misurazione effettivo | ||||||||
| Codice | Fornitore di energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Altri | ||||||||
| Codice | Segnale di uscita | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Codice | Connessione a pressione | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Altri | ||||||||
| Codice | Connessione elettrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cable sigillata uscita 1,5 metri | ||||||||
| B4 | Altri | ||||||||
| Codice | Tipo di pressione | ||||||||
| G | Pressione di misura | ||||||||
| A | Pressione assoluta | ||||||||
| S | Pressione di riferimento sigillata | ||||||||
FAQ:
D: Lei è un produttore?
R: Sì, siamo produttori di sensori professionali da oltre 29 anni!
D: Puoi accettare il servizio OEM?
R: Sì, possiamo mettere le informazioni della vostra azienda e il logo sui nostri sensori.
D: Posso essere il vostro distributore?
R: Sì, stiamo cercando distributori nel mercato d'oltremare.
D: Qual è il vostro tempo di consegna?
R: Normalmente 7-10 giorni. Per quantità superiore a 100pcs, servono 3-5 giorni lavorativi extra.
