Sensore trasmettitore di pressione differenziale al silicio per test dell'aria per trasduttore industriale

Test di aria Sensore di trasmissione di pressione differenziale di silicio per l'industria

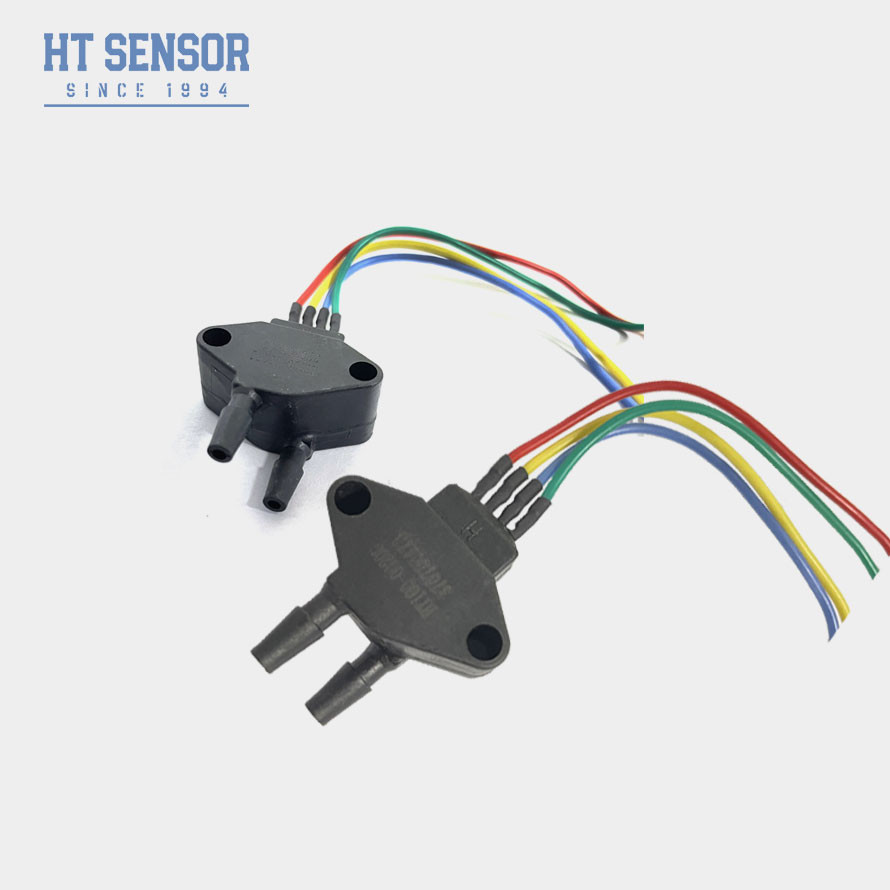

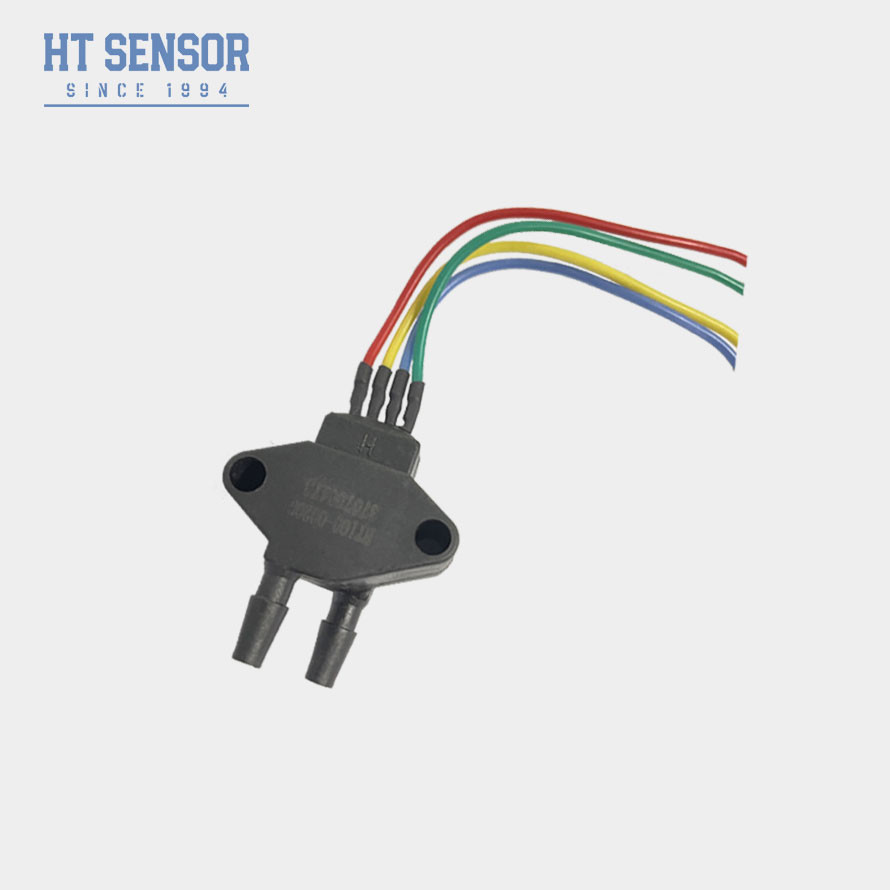

BP101 Sensore di pressione piezoresistivo al silicio

Introduzione del trasmettitore di pressione differenziale:

Il sensore di pressione differenziale piezoresistivo in silicio BP101 è un tipo di elemento di silicio diffuso ad alta stabilità.È un sensore di pressione differenziale compatto appositamente progettato per una pressione differenziale di piccole dimensioni, che ha un notevole effetto sulla misurazione della pressione dei piccoli gas. È noto per la sua eccellente affidabilità, ripetibilità e stabilità, che lo rende ideale per la misurazione accurata della pressione dei gas.

Caratteristiche del prodotto del trasmettitore di pressione differenziale:

• Ampia gamma di misura, da 0 a 10 KPa a 200 KPa.
• Alta affidabilità ed eccellente stabilità.
• Applicazioni aerospaziali.

Applicazioni del trasmettitore di pressione differenziale:

• Misurazione delle pressioni di gas secchi e non corrosivi.
• Sistemi di controllo pneumatici.
• Ingegneria biomedica per applicazioni mediche.
• HVAC (riscaldamento, ventilazione e condizionamento d'aria) controlla.
• Test aerospaziali per scopi legati all'aviazione.

Performance elettrica del trasmettitore di pressione differenziale:

• Fornitura di alimentazione: 5V DC
• Prodotto:0.5-4.5VDC

• Parametri delle prestazioni
  Intervallo di misura	0-10KPa,0~~~200KPa
  Tipo di pressione	Pressione differenziale
  Pressione statica	2 volte l'intervallo nominale
  Sovraccarico	≤ 1,5 volte l'intervallo nominale
  Precisione @ 25°C	±0,5% (tipico), ±1% (massimo)
  Drift a temperatura zero	±2,5% F.S/°C (tipico) ±3% F.S/°C (massimo)
  Differenze di temperatura	±2,5% F.S/°C (tipico) ±3% F.S/°C (massimo)
  Temperatura di compensazione	0-50°C
  Temperatura di funzionamento	-20°C~80°C
  Temperatura di conservazione	-40°C~100°C
  Materiale per le abitazioni	Prodotti di plastica
  Collegamento a pressione	φ5 ugello d'aria o personalizzabile
  Classificazione di protezione	Protezione IP65

Punti di ordinazione del trasmettitore di pressione differenziale
1. Prestare attenzione alla misura tra il nucleo e l'alloggiamento del trasmettitore durante l'assemblaggio per raggiungere l'étanchéità richiesta
2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), al momento dell'ordine devono essere fornite istruzioni speciali.
4Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
