HT19V Sensore di pressione piezoresistivo a diffusione di silicio 5VDC Sensore di livello dell'aria liquida
Product Details
| Modello n.: | HT19V | Tipo di filo: | NO |
|---|---|---|---|
| Tipo di cablaggio: | Quattro fili | Misurazione mezzo: | Gas e liquidi |
| Allineare: | 0-10KPA ~ 60MPA | Produzione: | mV |
| Tipo di pressione: | G/A/S | Fornitura: | 5-10VDC |
| Codice Hs: | 9026209090 | Capacità di alimentazione: | 20000pcs/mese |
| Tipo: | Sensore di pressione pieoresistivo | Materiale: | Acciaio inossidabile |
| Personalizzazione: | Disponibile OEM e ODM | ||
| Evidenziare |
Sensore di pressione pieo-resistivo a diffusione di silicio 5VDC,Sensore di pressione piezoresistivo a diffusione liquida in silicio,Sensore di livello dell'aria liquida 5VDC |
||
Product Description
Sensore di pressione piezoresistivo al silicio a diffusione HT19V 5VDC Sensore di livello aria liquido

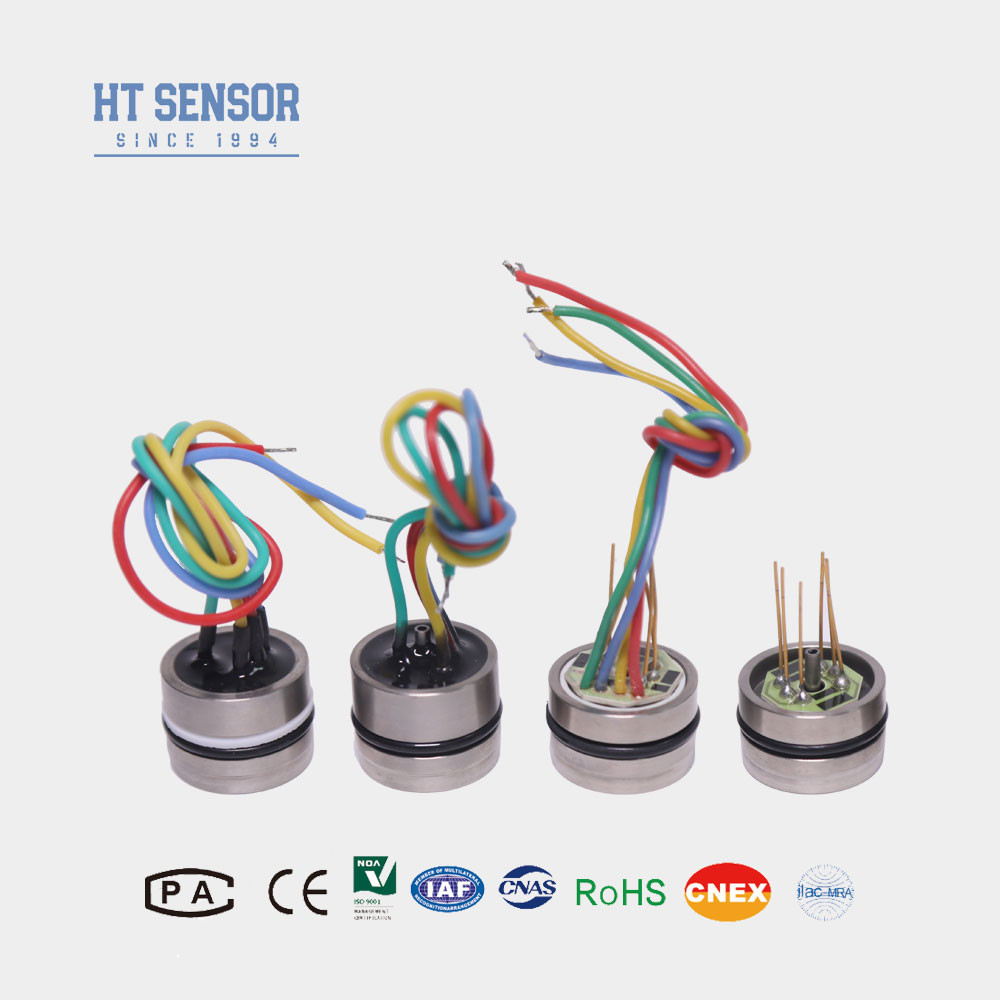

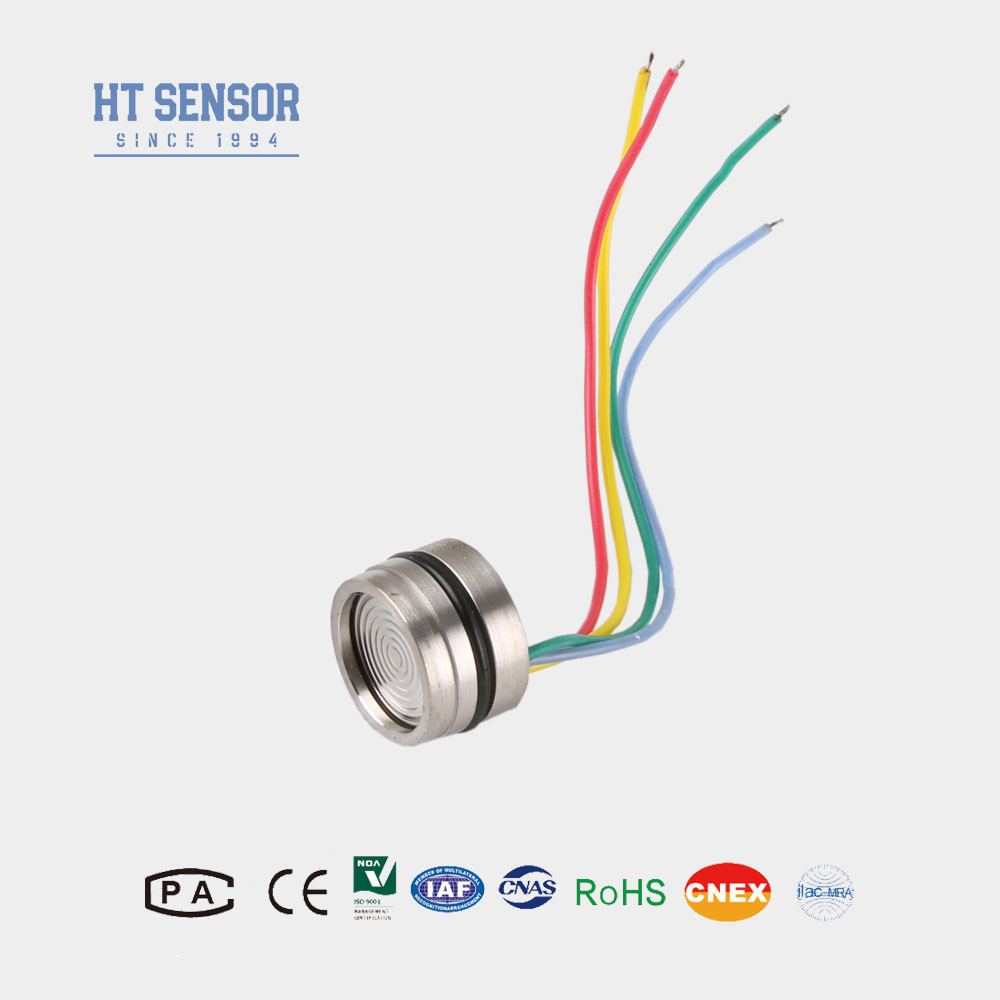

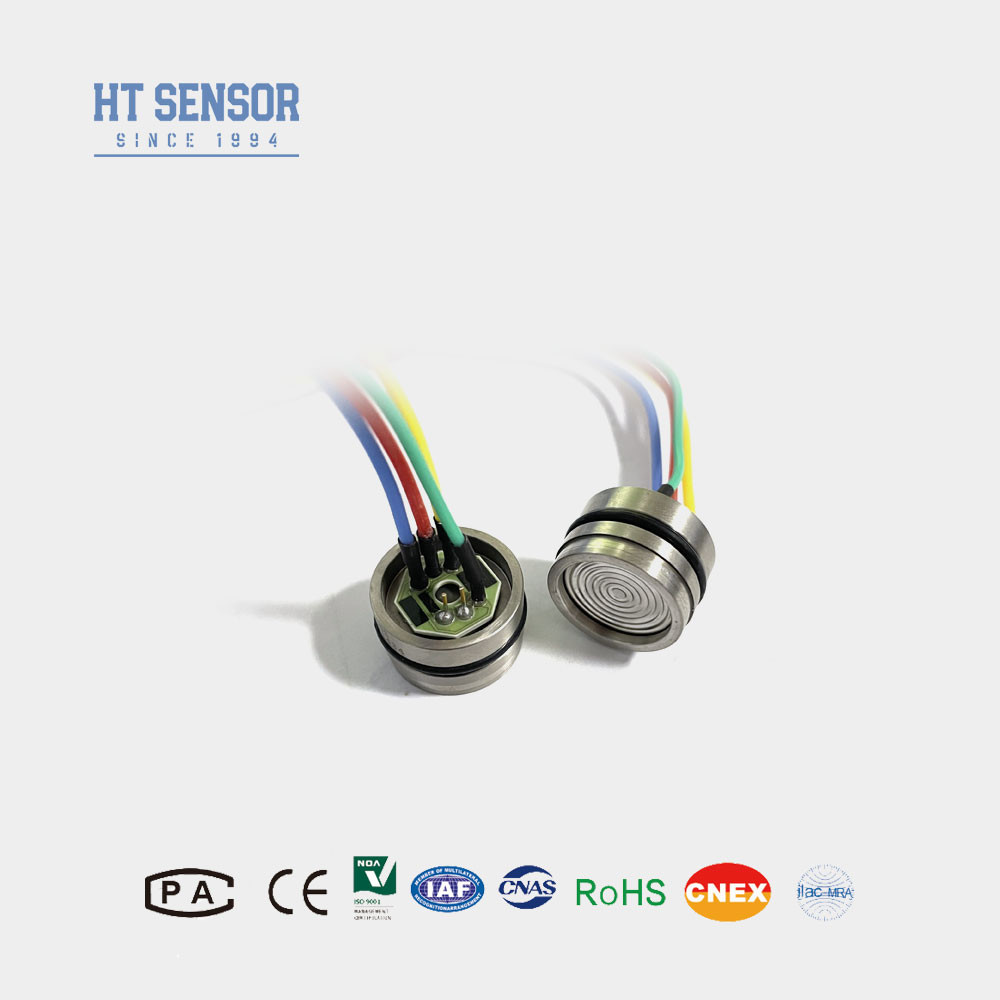

Sensore di pressione piezoresistivo al silicio HT19V
Introduzione del sensore di pressione al silicio:
HT19V utilizza elementi in silicio a diffusione altamente stabili, rendendolo un sensore di pressione piezoresistivo al silicio affidabile. Utilizzando un diaframma isolante e olio siliconico, il sensore può misurare con precisione la pressione di liquidi e gas, fornendo risultati precisi. L'alimentazione a tensione costante compensa la deriva termica del prodotto, riducendo notevolmente l'impatto delle variazioni di temperatura. La sua ampia applicazione in compressori d'aria e sistemi di refrigerazione lo rende una risorsa preziosa in vari settori.
Caratteristiche del prodottodel sensore di pressione al silicio:
1. Il circuito a film spesso viene utilizzato per la compensazione della temperatura e la correzione dello zero.
2. Alta affidabilità, buona stabilità.
3. Alimentazione a tensione costante, l'uscita standard.
Applicazionidel sensore di pressione al silicio:
1. Adatto per misurare la pressione di gas e liquidi corrosivi, compatibile con acciaio inossidabile 316 l
2. Utilizzato nei sistemi di controllo di processo per monitorare e controllare la pressione.
3. Spesso utilizzato nella misurazione della pressione dei sistemi di refrigerazione e dei compressori d'aria.
Prestazioni elettrichedel sensore di pressione al silicio:
1. Alimentazione: ≤10VDC
2. Uscita di tensione di modo comune: 50% dell'ingresso (tipico)
3. Impedenza di ingresso: 4KΩ~20KΩ
4. Impedenza di uscita: 2.5KΩ~6KΩ
5. Connessione elettrica: filo ad alta temperatura da 100 mm, cavo a nastro
| Parametri di prestazionedel sensore di pressione al silicio:. | ||||||
| Intervallo di misurazione | Gauge (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Assoluto (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Sigillato (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Tip | Max | Unità | ||||
| Non linearità | ±0.15 | ±0.3 | %F.S | |||
| Ripetibilità | 0.05 | 0.1 | %F.S | |||
| Isteresi | 0.05 | 0.1 | %F.S | |||
| Uscita offset zero | 0±1 | 0±2 | mV | |||
| Uscita a fondo scala | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| Deriva termica offset zero | ≤20KPa | ±1 | ±2.5 | %F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | %F.S | |||
| Deriva termica a fondo scala | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | %F.S | |||
| Temperatura compensata | ≤20KPa | 0~50 | ºC | |||
| ≥35kPa | 0~70 | ºC | ||||
| Temperatura di esercizio | -20~80 | ºC | ||||
| Temperatura di stoccaggio | -40~125 | ºC | ||||
| Sovraccarico consentito | Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa | |||||
| Pressione di scoppio | 5X la scala completa | |||||
| Stabilità a lungo termine | 0.2 % | F.S/Anno | ||||
| Materiale del diaframma | 316L | |||||
| Resistenza di isolamento | ≥200MΩ 100VDC | |||||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20Hz a 2000Hz | |||||
| Urti | 100g, 11ms | |||||
| Tempo di risposta | ≤1ms | |||||
| Guarnizione O-ring | Gomma nitrilica o gomma fluorurata | |||||
| Mezzo di riempimento | Olio siliconico | |||||
| Peso | ~28g | |||||
| I parametri sono testati nelle seguenti condizioni: 10V @ 25ºC | ||||||
| Costruzione del contornodel sensore di pressione al silicio | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| Connessione elettrica e compensazionedel sensore di pressione al silicio |
|
|
| Esempi di selezione |
| Suggerimenti per l'ordine |
| Domande e risposte |
.
.
