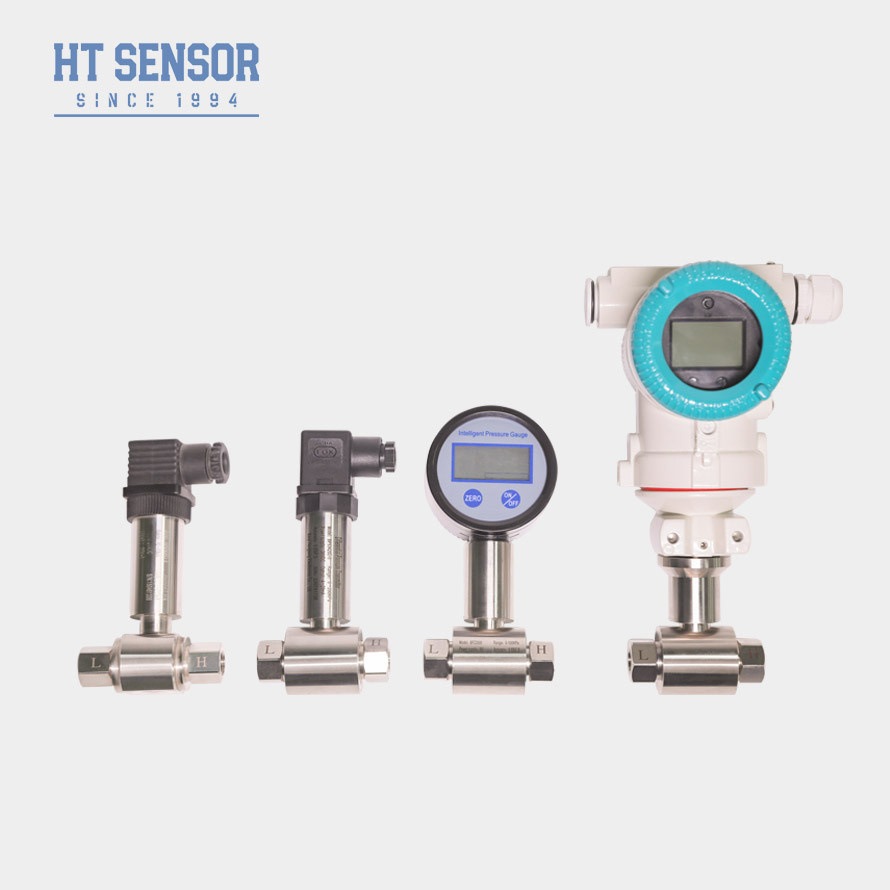

BP93420D-IIIA Trasmettitore di pressione differenziale con visore a prova di esplosione Trasmettitore di livello di sensore
Product Details
| Modello: | BP93420D-IIIA | Allineare: | 0-10kpa~2Mpa |
|---|---|---|---|
| Potenza: | 24VDC | Output: | 4-20mA |
| Materiale: | Acciaio inossidabile | Filtro: | maschio e femmina |
| Tipo di pressione: | Pressione differenziale | Classe di protezione: | ip65 |
| Temperatura di lavoro: | 0-60°C | Collegamento: | 3051A |
| Evidenziare |
Trasmettitore di pressione differenziale in acciaio inossidabile,Moltiplicatore di pressione differenziale protetto contro le esplosioni,Trasmettitore di pressione differenziale con display |
||
Product Description

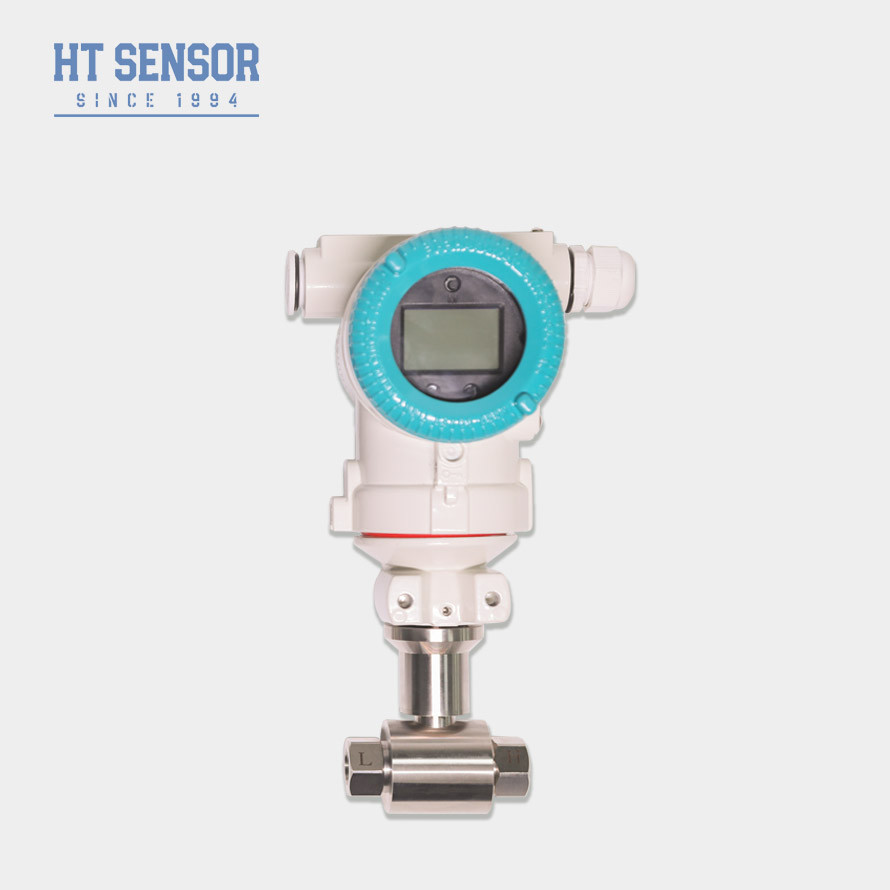

BP93420D-IIIA Trasmettitore di pressione differenziale con sensore di prova EX
BP93420DIIIDdifferenzialePrisurgenzaTrasmettitore
Introduzione del sensore di trasmissione della pressione differenziale:
Il trasmettitore di pressione differenziale BP93420-IIIA è progettato per applicazioni industriali per misurare i valori di pressione differenziale di liquidi o gas.intrinsecamente sicuri, polvere intrinsecamente sicura, ignifugia, tipo di polvere ignifugia, e può anche scegliere il protocollo di comunicazione HART, conveniente.
Caratteristiche del prodottodi sensore di trasmettitore di pressione differenziale:
- Il trasmettitore presenta una struttura in acciaio inossidabile, che lo rende compatto e facile da installare
- È sottoposto a una rigorosa compensazione della temperatura e allo screening di invecchiamento, garantendo prestazioni stabili e affidabili
- L'interfaccia elettrica può essere selezionata come opzione di collegamento o di cablaggio diretto.
Applicazionidi sensore di trasmettitore di pressione differenziale:
- Adatto per misurare la pressione differenziale di vari gas o liquidi nelle condotte di industrie come petrolio, chimica, energia e idrologia.
- Applicato nei processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia
- Misurazione della pressione per condotte e camere di forno
| Parametri delle prestazionidi sensore di trasmettitore di pressione differenziale | |
|---|---|
| Intervallo di misura | 0-10KPa......~2MPa |
| Tipo di pressione | Pressione differenziale |
| Sovraccarico a un lato | ≤ 3 volte l'intervallo nominale |
| Pressione statica | Valore minimo compreso tra 5 volte l'intervallo nominale o 7 MPa |
| Precisione @ 25°C | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | ±0,03% (tipico) ±0,05%FS (massimo) |
| Isteresi | ±0,03% (tipico) ±0,05%FS (massimo) |
| Stabilità a lungo termine | ± 0,5% F.S./anno ((≤ 200KPa) ± 0,2% F.S./anno ((> 200KPa) |
| Drift a temperatura zero | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Differenze di temperatura | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Temperatura di compensazione | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Temperatura di funzionamento | -30°C~80°C |
| Temperatura di conservazione | -40°C~100°C |
| Vibrazione | 10g,55Hz 2kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Sicurezza intrinseca e resistenza alle esplosioni |
| Classificazione di protezione | Protezione IP65 |
| Peso | ~ 0,45 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
|---|---|---|
| 4 ̊20 mA | 12 ̊30VDC | 2/3/4 di filo |
| 010/20mA |
3 fili |
|
| 0/1 ¢5V | ||
| 0.5·4.5V | 5VDC |
| Suggerimenti per ordinaredi sensore di trasmettitore di pressione differenziale |
1. Quando si seleziona il prodotto, assicurarsi che il mezzo di misura sia compatibile con le parti in contatto del prodotto.
2Per garantire un funzionamento affidabile, si raccomanda di installare un collettore a tre valvole tra il punto di misura e il trasmettitore.assicurando un'applicazione di pressione lenta ed uniforme alle camere a pressione positiva e negativa del trasmettitore.
3Durante l'installazione, è consigliabile posizionare le interfacce di pressione alle due estremità orizzontalmente per ridurre al minimo l'impatto del luogo di installazione sul prodotto.
4- per esigenze particolari quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o interferenze radiofrequenti,per favore, informi la nostra azienda e specifica questi requisiti nell'ordine
| Guida agli ordinidi sensore di trasmettitore di pressione differenziale | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| DII | Trasmettitore di pressione differenziale | |||||||
| Intervallo di misura | 0-10KPa......~2MPa | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4 ¢ 20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ̊10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1,5 maschio | |||||||
| J2 | G1/2 Maschio | |||||||
| J3 | G1/4 Maschio | |||||||
| J4 | 1/2 NPT maschio | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| D | Pressione differenziale | |||||||
