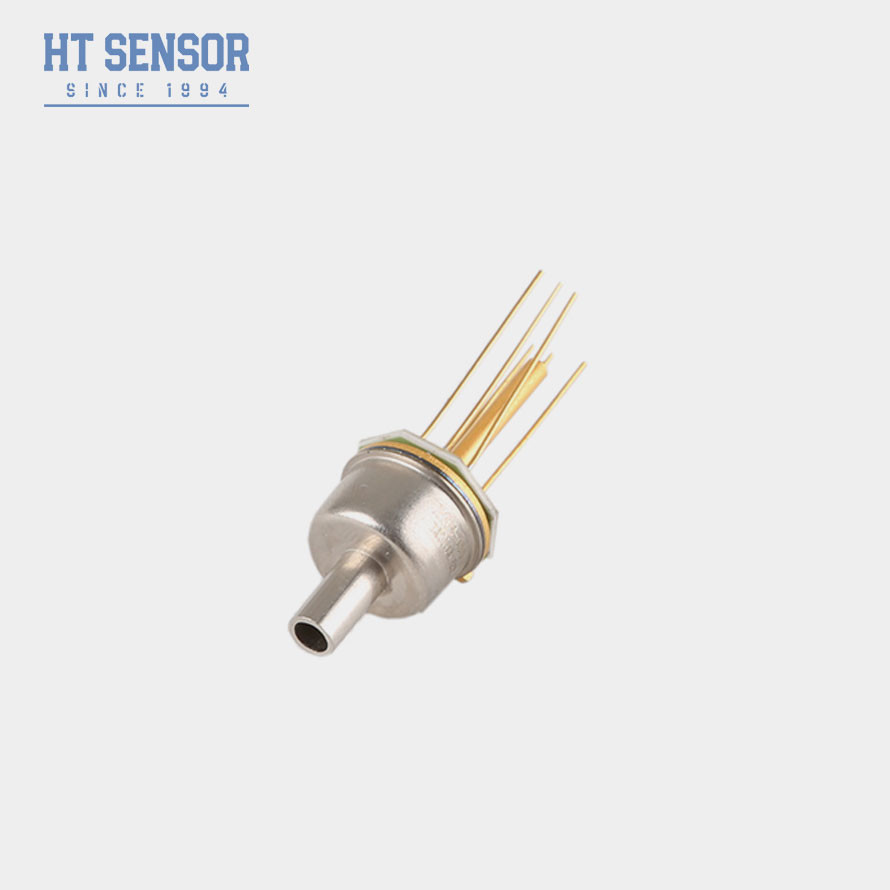

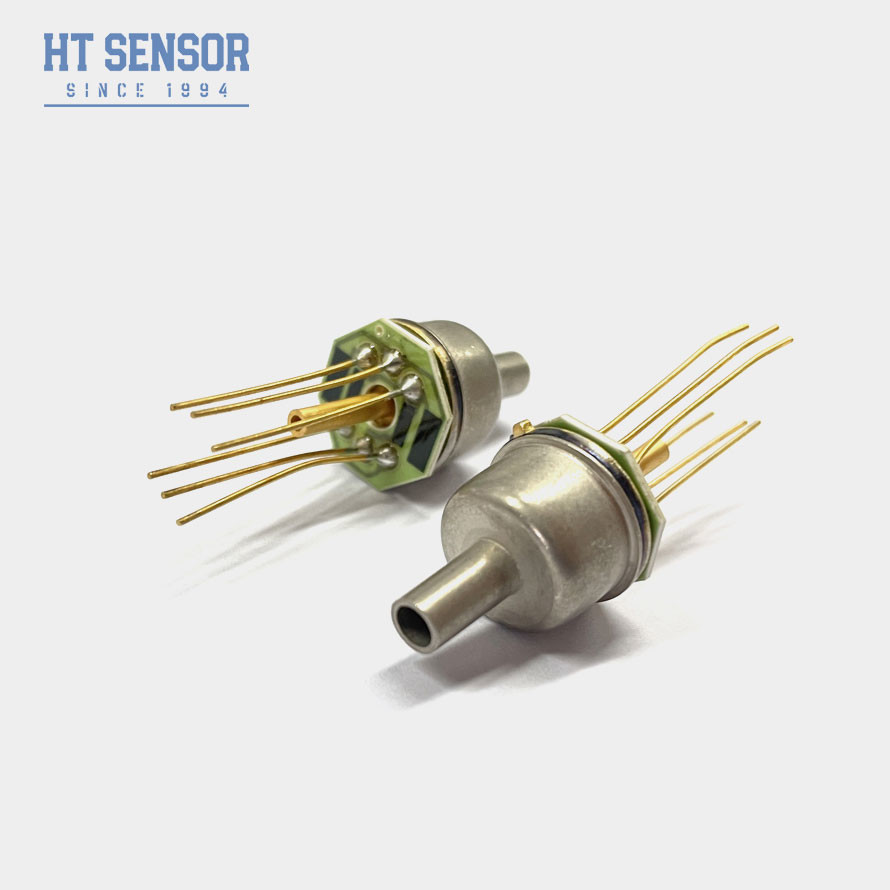

Sensore di pressione al silicio per tubo di rame per la misurazione della pressione del gas per aria o gas
Product Details
| Modello n.: | HT12 | Tipo di filo: | TO8 |
|---|---|---|---|
| Tipo di cablaggio: | Pini Kovar placcate d'oro | Misurazione mezzo: | Aria a gas |
| Allineare: | 0-10kpa~1000kpa | Produzione: | Segnale analogico |
| Energia: | 1.5 mA | Codice Hs: | 9026209090 |
| Per: | Trasmettitore di pressione di silicio diffuso | Personalizzazione: | Disponibile OEM e ODM |
| Evidenziare |
1Sensore di pressione al silicio di 0,5 mA,Sensore di pressione pieoresistivo a silicio in tubo di rame |
||
Product Description
Sensore di pressione del tubo di rame per il silicio Sensore di misurazione della pressione del gas
Il sensore di pressione piezoresistivo in silicio HT12 è un elemento di silicio a diffusione altamente stabile confezionato in tecnologia di confezionamento TO8 avanzata.Il nucleo non riempito di olio evita l'errore di profilo e migliora significativamente la stabilità del piccolo intervalloPertanto, ha un buon effetto sulla misurazione della pressione del gas secco non corrosivo.
Caratteristiche del prodotto del sensore di pressione in silicio:
- L'intervallo di misurazione è ampio da 0 a 10KPa a 2Mpa.
- Alta affidabilità, buona stabilità.
- Tecnologia di incapsulamento TO8.
- Applicazioni aerospaziali.
Applicazionidi sensore di pressione in silicio:
- Si è misurata la pressione di un gas secco e non corrosivo.
- Il sistema di controllo pneumatico Applicazioni mediche dell'ingegneria biomedica.
- Controlli HVAC.
- Aereo-spaziale correlato allo scopo dell'esperimento.
- Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
- Impedenza di ingresso:3KΩ~6KΩ
- Impedanza di uscita:2.5KΩ~6KΩ
- Connessione elettrica:Pini Kovar placcati in oro o fili ad alta temperatura da 100 mm
| Parametri delle prestazionidi sensore di pressione in silicio: | ||||||
| Intervallo di misura | Diametro (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Assoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Tipologia | Max. | Unità | ||||
| Linearità | ± 0.15 | ± 0.3 | % F.S. | |||
| Ripetibilità | 0.05 | 0.1 | % F.S. | |||
| Isteresi | 0.05 | 0.1 | % F.S. | |||
| 0 uscita di compensazione | 0 ± 1 | 0 ± 2 | mV | |||
| Produzione su larga scala | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | ||
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | |||
| Temperatura di offset zero. | ≤ 20KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | |||
| Temperatura a scala completa. | ≤ 20KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | |||
| Tempore compensato. | ≤ 20KPa | 0 ~ 50 | oC | |||
| ≥ 35 kPa | 0 ~ 70 | oC | ||||
| Temperatura di funzionamento | -20~80 | oC | ||||
| Temperatura di conservazione | -40~125 | oC | ||||
| Sovraccarico ammissibile | Prendi il valore più piccolo tra 3 volte la scala completa o 4MPa | |||||
| Pressione di esplosione | 5X la scala completa | |||||
| Stabilità a lungo termine | 0.2 % | F.S./anno | ||||
| Materiale del diaframma | 316L | |||||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | |||||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | |||||
| Shock | 100 g, 11 ms | |||||
| Tempo di risposta | ≤ 1 ms | |||||
| Peso | ~ 12,5 g | |||||
| I parametri sono sottoposti a prova alle seguenti condizioni: corrente costante di 1,5 mA e temperatura ambiente di 25 °C | ||||||
| Progetto di costruzione | |
| Dimensione | |
| Connessione elettrica e compensazione |
|
|
| Suggerimenti per ordinare |
3Se il mezzo sottoposto a prova è incompatibile con il chip e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4. Evitare di premere l'interno del sensore con le mani o con oggetti taglienti per evitare deformazioni o forature del diaframma e danni al nucleo.
5Tenere aperta l'entrata di pressione del nucleo di misura all'atmosfera per evitare che l'acqua, il vapore acqueo o mezzi corrosivi entrino nella camera di pressione negativa del nucleo di misura.
6. Se un pin cambia, fare riferimento all'etichetta sul filo di base effettivo.
