BHZ93420-III Sensore intelligente di pressione dell'acqua per misurazione del livello dell'acqua digitale RS485
Product Details
| Modello N.O.: | BHZ93420-III | Accuratezza: | ≤ 0,5% F.S. |
|---|---|---|---|
| Intervallo di pressione: | 0-1m-400 H2O | Personalizzazione: | OEM/ODM |
| Cavo: | PE, PU, PTFE | Materiale del diaframma: | Acciaio inossidabile 316 |
| Peso netto: | 1.6KG | Tipo: | Tipo di piezoresistente al silicio |
| Progettazione della struttura: | Tipo introdotto | Classificazione IP: | Protezione IP68 |
| Evidenziare |
BHZ93420-III Sensore intelligente di pressione dell'acqua,Sensore di pressione RS485 per la misurazione del livello dell'acqua,Sensore di pressione per la misurazione digitale del livello dell'acqua |
||
Product Description

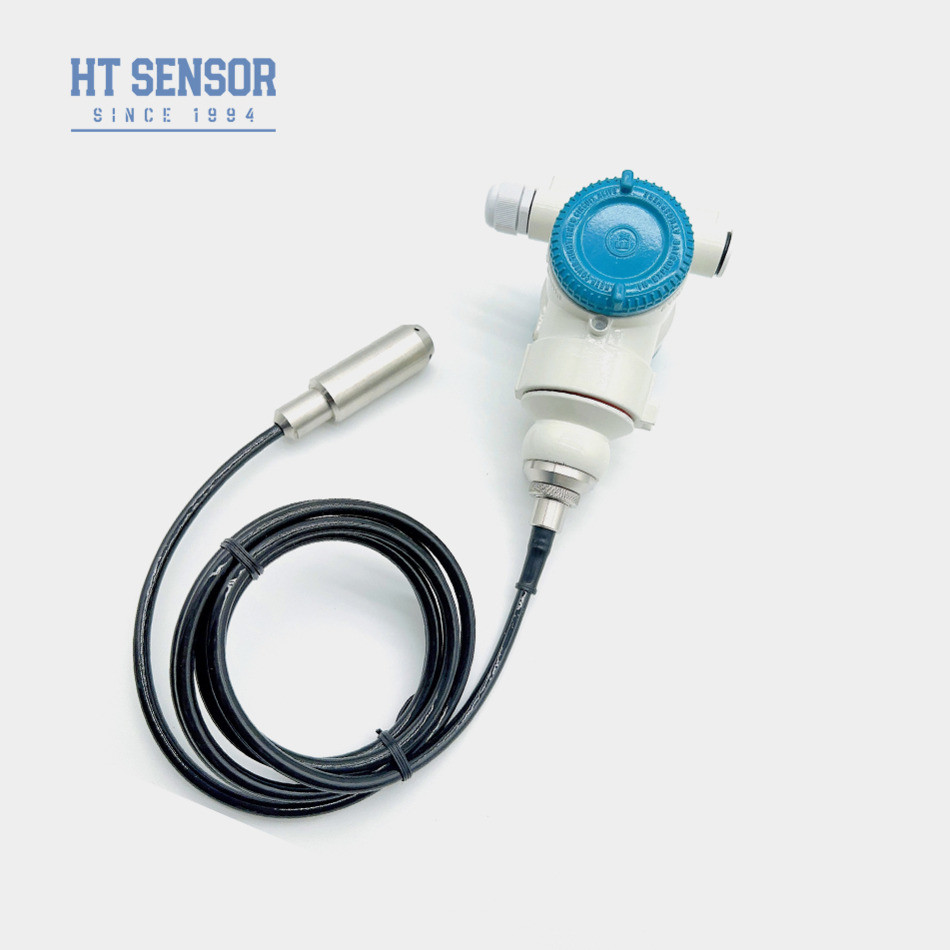

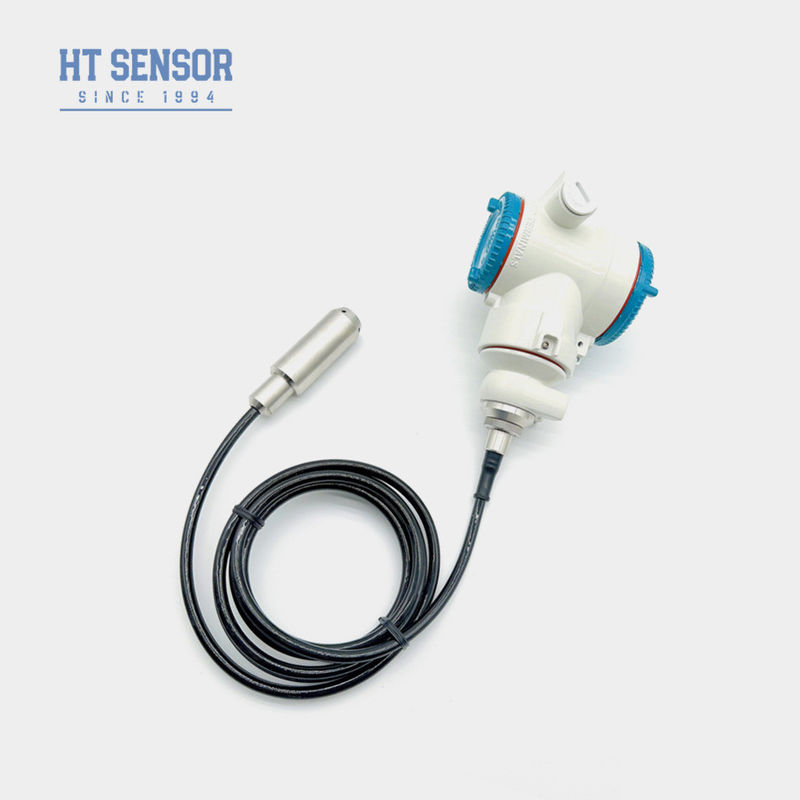

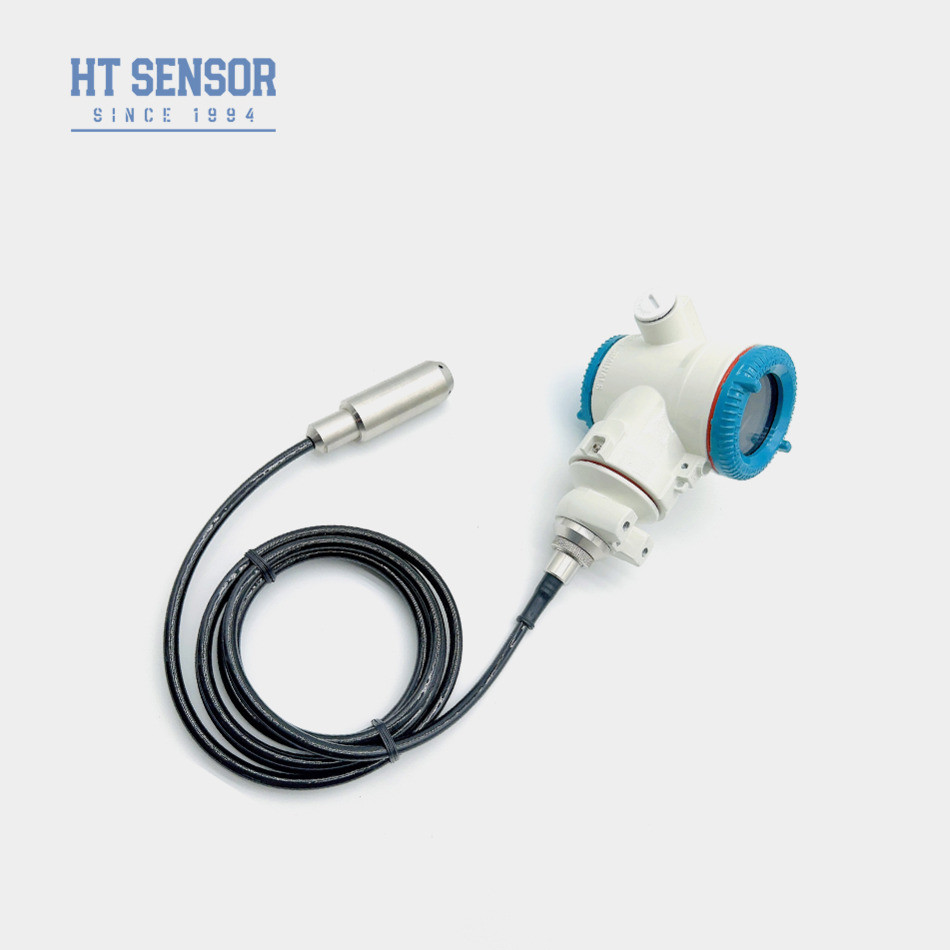

BHZ93420-III 3051 Lega di alluminio fuso RS485 Trasmettitore digitale del livello dell'acqua
BHZ93420IIILliquido livelloTRiscattatore
Introduzionedi trasmettitore di livello dell'acqua:
Il trasmettitore intelligente di livello liquido di tipo inserimento BHZ93420-III è progettato con un sensore di pressione in silicio piezoresistivo ad alta precisione come elemento di misurazione del segnale.Il sensore misura la pressione statica, che è proporzionale al livello del liquido. Con il protocollo di comunicazione HART, ottiene la trasmissione del segnale digitale e la comunicazione bidirezionale. Questo trasmettitore offre più opzioni di uscita,compresi i segnali analogici e digitali, che lo rende altamente versatile e adattabile a diversi requisiti di sistema.
Caratteristiche del prodottodi trasmettitore di livello dell'acqua:
1.HART uscita di protocollo di comunicazione, con capacità di visualizzazione
2.Alta precisione ed eccellente stabilità
3.Classificazione a prova di esplosione: ExiaIICT6
4.Alto livello di protezione, IP68
5Disponibili cavi PE, PTFT, PU
Applicazionidi trasmettitore di livello dell'acqua:
1.Compatibile con 316LSS, liquidi non corrosivi
2.Monitoraggio dei livelli d'acqua in varie applicazioni quali acque reflue, acque industriali e comunali, serbatoi d'acqua, pozzi, fiumi, acque di mare, laghi, ecc.
3.Monitoraggio del livello del serbatoio di gasolio, carburante e altro olio
Parametri delle prestazioni:
| Intervallo di misura | 0~10m...400m |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 2X gamma nominale |
| Precisione @ 25oC | ±0,1% (tipico) ±0,2% (massimo) |
| Ripetibilità | ±0,03% (tipico) ±0,05%FS (massimo) |
| Isteresi | ±0,03% (tipico) ±0,05%FS (massimo) |
| Stabilità a lungo termine | ± 0,15% F.S/anno (massimo) |
| Drift a temperatura zero | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Differenze di temperatura | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura di compensazione | 0-50oC (0-1m) . 0-2m); 0-70oC |
| Temperatura di funzionamento | -20°C a 80°C |
| Temperatura di conservazione | -30°C -100°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Shock | 100 g |
| Materiale per le abitazioni | Fuso di alluminio, acciaio inossidabile 1Cr18Ni9Ti |
| Materiale del diaframma | Acciaio inossidabile 316L |
| Resistenza all'isolamento | >= 100MΩ@100VDC |
| Classificazione a prova di esplosione | ExiaIICT6 |
| Classificazione di protezione | Protezione IP68 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~1,6 kg (senza cavo) |
| Materiale del cavo | Cavi di polietilene, poliuretano, PTFE |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ¢ 20 mA con Hart | 15 ̊30VDC | 2 fili |
| Progetto di costruzione | |
|
2088 |
|
| 3051A | |
| 3051 | |
| Connessione elettrica | ||||
|
4-20mA (HART) |
1 | V+ | Rosso |
| 2 | V- | Giallo | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20mA (HART) |
1 | V+ | Rosso |
| 2 | V- | Giallo | ||
| 3 | NC | |||
| 4 | NC | |||
|
4-20mA (HART) |
1 | V+ | Rosso |
| 2 | V- | Giallo | ||
| 3 | GND | |||
| 4 | NC | |||
| Esempi di selezione |
Suggerimenti per ordinare:
1Si prega di assicurarsi che il mezzo misurato sia compatibile con i componenti del prodotto in contatto con esso durante la selezione.
2. Dovrebbe essere specificata la densità del mezzo misurato.
3Per le forti interferenze elettromagnetiche o radiofrequenti, si prega di fornire dettagli alla nostra azienda e indicarlo nell'ordine.
4Per garantire il funzionamento affidabile del prodotto, si raccomanda agli utenti di installare sul posto dispositivi di protezione da fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
Ordine Guida:
| BHZ93420 | Codice | Progetto di costruzione | ||||||||
| III | Trasmettitore intelligente del livello del liquido | |||||||||
| Intervallo di misura | 0~10m...400m | |||||||||
| Codice | Fornitore di energia | |||||||||
| D1 | 24VDC | |||||||||
| Codice | Segnale di uscita | |||||||||
| S1 | 4~20mADC | S2 | 4~20mADCconH- l'arte | |||||||
| Codice | Connessione elettrica | |||||||||
| B4 | 2088 con visualizzazione | |||||||||
| B5 | 3051 | |||||||||
| B6 | 3051A | |||||||||
| Codice | Tipo di pressione | |||||||||
| G | Pressione di misura | |||||||||
| A | Pressione assoluta | |||||||||
| S | Pressione di riferimento sigillata | |||||||||
| Codice | Materiale del cavo | |||||||||
| C1 | PE | |||||||||
| C2 | PU | |||||||||
| C3 | PTFE | |||||||||
Per consigliarvi il sensore più adatto, comunicateci le informazioni riportate di seguito.
1Temperatura di lavoro: -40°C - 125°C.
2- Campo di prova?
3- Uscita: 4-20mA, RS485 o altri?
4. vite: G1/4, 1/4NPT, R1/4, M20*1.5?
5Connessione elettrica: Hirschmann, Packard, diretta?
6- Quantità d'ordine: ?
