BP93420-IX Sensore di pressione industriale Display LED Trasduttore di pressione ad altissima precisione
Product Details
| Modello N.O.: | BP93420-IX | Intervallo di pressione: | - 100kpa... 0kpa ~ 10kpa... 100MPa |
|---|---|---|---|
| Accuratezza: | ≤ ± 0,5%F.S. | Potenza: | 15-32VDC |
| Prodotto: | 4-20mA /0-10VDC con display LCD /LED | Materiale per le abitazioni: | Acciaio di stagnazione |
| Tipo di pressione: | Gauge/Absolute/Sigillato | Medium di misura: | Liquidi, gas, petrolio |
| Classificazione IP: | Protezione IP65 | Garanzia: | 2 anni |
| Evidenziare |
BP93420-IX Sensore di pressione industriale,Sensore di pressione industriale Display LED RoH,Trasduttore di pressione ad altissima precisione 32VDC |
||
Product Description

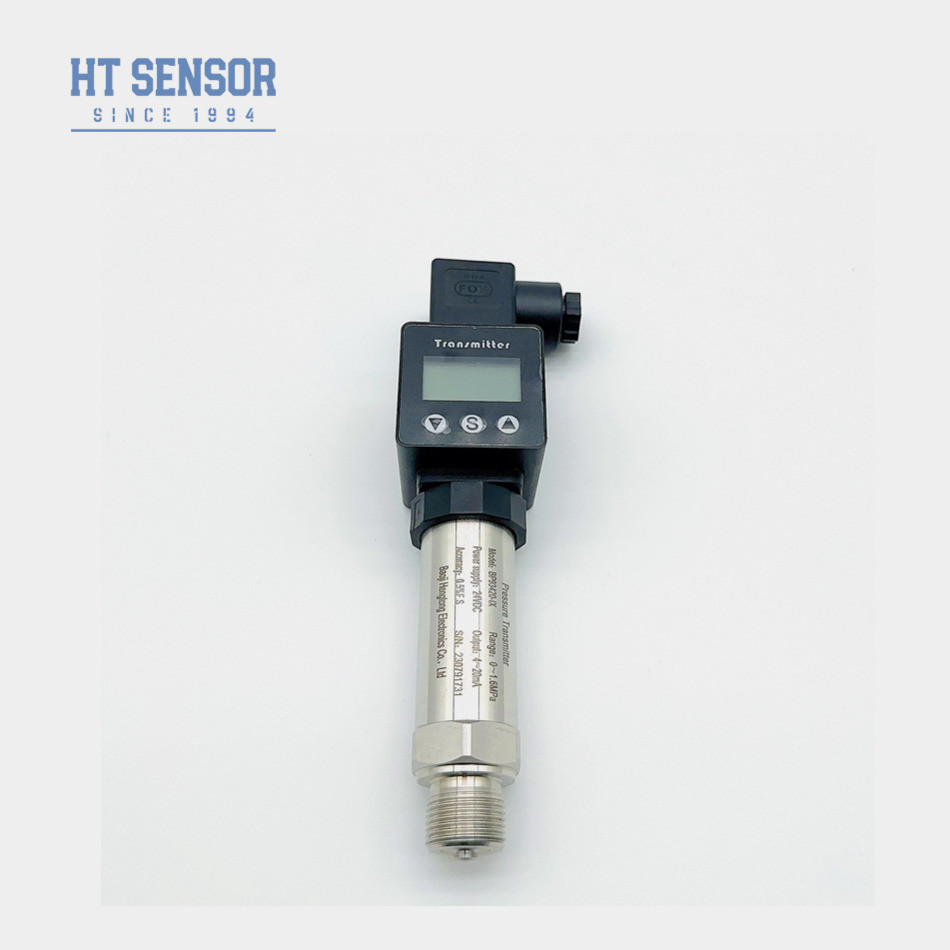

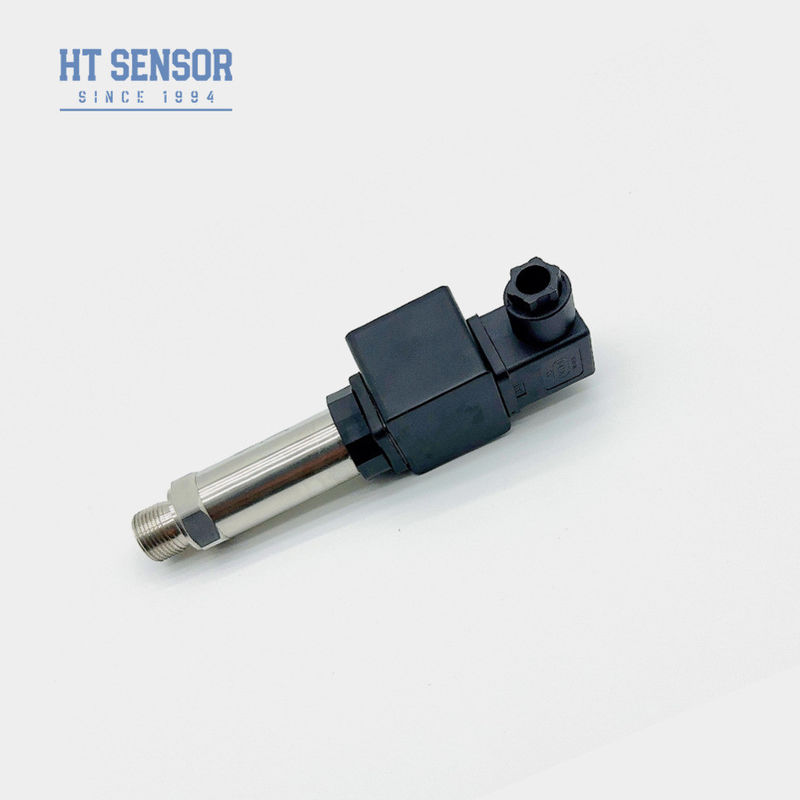

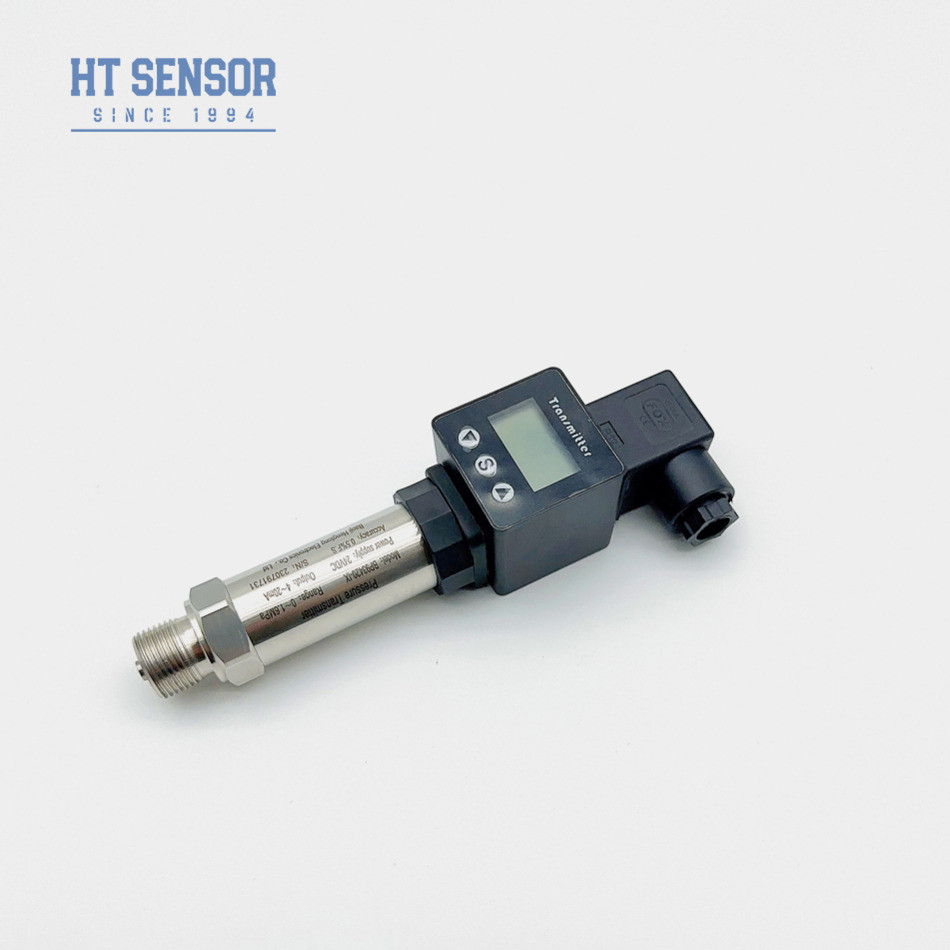

BP93420-IX Sensore di pressione industriale a LED ad alta precisione
BP93420-IX Sensore del trasmettitore di pressione
Introduzione del sensore di pressione industriale:
Il sensore del trasmettitore di pressione BP93420IX utilizza come elemento di misurazione del segnale il nucleo riempito di olio del sensore di pressione in silicio della serie HT.È un prodotto completo che combina la misurazione della pressioneQuesto trasmettitore di pressione versatile è ampiamente riconosciuto per la sua precisione e affidabilità.garantisce una misurazione precisa della pressione in una vasta gamma di applicazioniLa stabilità a lungo termine del sensore lo rende ideale per processi industriali impegnativi, riducendo efficacemente le spese di manutenzione e sostituzione.
Caratteristiche del prodottodi sensore di pressione industriale:
1Ampia gamma di misurazioni, struttura in acciaio inossidabile.
2- Opzioni di interfaccia di pressione diverse.
3Alta precisione, display disponibile.
Applicazionidi sensore di pressione industriale:
1- Adatto alla ricerca scientifica.
2. petrolio, chimica.
3. comunemente impiegato nei settori marittimo e aereo.
| Parametri di prestazione del sensore del trasmettitore di pressione | |
| Intervallo di misura | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi | 0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | Alumini fuso |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,25 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocollo di comunicazione RS485 | 3.6 ~ 30V / batteria | 4 fili |
| Suggerimenti per ordinare |
1.Al momento della selezione del prodotto da utilizzare, assicurarsi che il mezzo da misurare sia compatibile con le parti di contatto del trasmettitore del sensore di pressione industriale BP93420-IX.
2.Si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitale al momento dell'ordine.
3.Quando si ordinano trasmettitori dotati di display LCD o LED, è essenziale assicurarsi che l'alimentazione del trasmettitore non sia inferiore a 20 VDC.
4.Assicurare il funzionamento affidabile delBP93420-IXper il trasmettitore di sensori di pressione industriali, si raccomanda agli utilizzatori di installare sul posto dispositivi di protezione da fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente a terra.
5.L'anello O in gomma fluoro utilizzato nelBP93420-IXil sensore di pressione industriale ha una gamma di temperatura di lavoro nominale compresa tra -20oC e 250oC. Per temperature di funzionamento inferiori a -20oC, è necessario scegliere una tenuta a anello O EPDM.
| Guida agli ordini | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IB | Trasmettitore di pressione generale | IX | Visualizzazione del trasmettitore di pressione | |||||
| IE | Trasmettitore di pressione per l'aviazione resistente agli urti | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| Se | Trasmettitore di pressione a prova di umidità | IIE/IIIE | Trasmettitore di pressione generale/display | |||||
| IN | Trasmettitore di pressione dedicato per aria condizionata | |||||||
| IC | Trasmettitore ad alta pressione a temperatura | |||||||
| QI/QIT | Grandi diaframmi/trasmettitori ad alta pressione | |||||||
| Intervallo di misura | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
Per consigliarvi il sensore più adatto, comunicateci le informazioni riportate di seguito.
1Temperatura di lavoro: -40°C - 125°C.
2- Campo di prova?
3- Uscita: 4-20mA, RS485 o altri?
4. vite: G1/4, 1/4NPT, R1/4, M20*1.5?
5Connessione elettrica: Hirschmann, Packard, diretta?
6- Quantità d'ordine: ?
