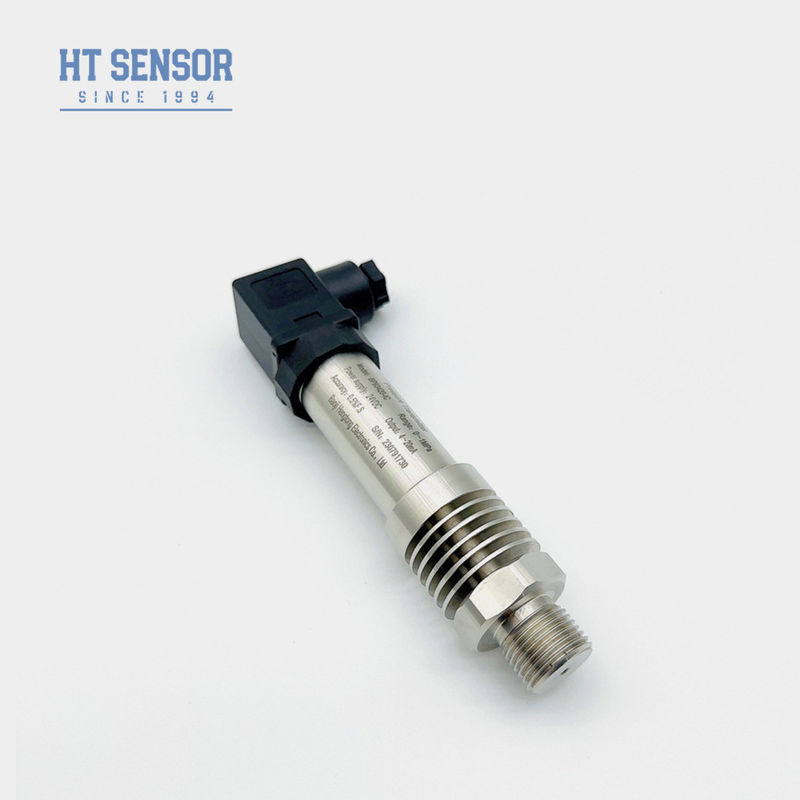

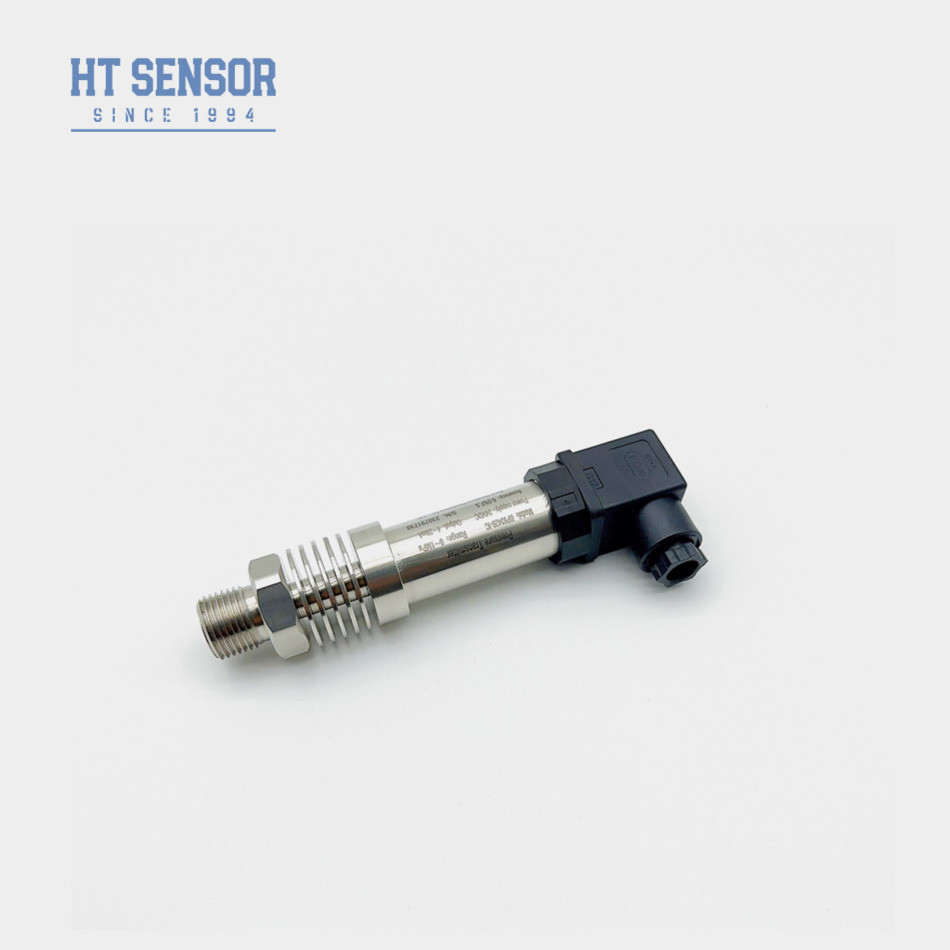

BP93420-IC Trasduttore di pressione industriale 4-20mA 24V Sensore di pressione ad alta temperatura
Product Details
| Modello N.O.: | BP93420-IC Sensore di pressione industriale | Intervallo di pressione: | -100KPA-0-10kpa-60Mpa |
|---|---|---|---|
| Grado di precisione: | ≤ 0,5% F.S. | Prodotto: | 4-20mA /0-5VDC /0-10VDC /0,5-4,5VDC |
| Fornitore di energia: | 3.3-5.5VDC /12-36VDC | Tipo di pressione: | Gauge/Absolute/Sigillato |
| Medium di misura: | Liquidi, gas, petrolio | Classificazione IP: | Protezione IP65 |
| Personalizzazione: | Disponibile Richiesta personalizzata | Garanzia: | 2 anni |
| Evidenziare |
BP93420-IC Trasduttore di pressione industriale,Trasduttore di pressione industriale 4-20mA,24V sensore di pressione ad alta temperatura RoHs |
||
Product Description
BP93420-IC 4-20mA 24V Sensore di pressione industriale per ambiente ad alta temperatura
BP93420IC Sensore del trasmettitore di pressione
Introduzione del sensore di pressione Industria:
Il BP93420-IC è un sensore di trasmettitore di pressione ad alta temperatura che utilizza come elemento di misurazione principale il nucleo di isolamento a pressione riempito di silicio della serie HT19.Con una struttura di dissipazione termica specializzata integrata nel trasmettitoreQuesta progettazione unica consente misure di pressione affidabili e accurate in ambienti difficili con temperature elevate.È una scelta eccellente per applicazioni che comportano fluttuazioni di temperatura o funzionano in condizioni elevateIl BP93420-IC è ampiamente utilizzato in processi e sistemi industriali che richiedono un controllo preciso della pressione in ambienti difficili ad alta temperatura.
Caratteristiche del prodottodi sensori di pressione Industria:
1Ampia gamma di misura, struttura in acciaio inossidabile, diverse forme di interfaccia di pressione
2Struttura in acciaio inossidabile
3. Zero e regolabile a scala completa
4. Alta precisione, struttura in acciaio inossidabile
Applicazionidi sensori di pressione Industria:
1Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L
2Applicato nelle industrie marittime e aeronautiche
3Utilizzato nei processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia
4Utilizzato nei sistemi di controllo idraulici e pneumatici
| Parametri di prestazione del sensore del trasmettitore di pressione | |
| Intervallo di misura | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | 00,1% FS |
| Isteresi | 00,1% FS |
| Stabilità a lungo termine | ± 0,1% F.S./anno ((tipico) ± 0,2% F.S./anno ((massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~150°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,4 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocollo di comunicazione RS485 | 3.6 ~ 30V / batteria | 4 fili |
| Suggerimenti per ordinare |
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitali.
3. Quando si ordinano trasmettitori con testa di visualizzazione LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
4Per garantire un funzionamento affidabile del prodotto, si raccomanda agli utenti di installare sul posto dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
5La temperatura nominale di funzionamento dell'anello O in gomma fluorosa è compresa tra -20°C e 250°C. Quando la temperatura di funzionamento del prodotto è inferiore a -20°C, è necessario scegliere una tenuta di anello O in EPDM.
6. La lunghezza di cavo predefinita è di 1,5 m, disponibile in tre materiali. Se non specificato, verrà fornito con materiale di cavo in polietilene.Per favore, specificalo nell'ordine..
7Per requisiti particolari quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o a radiofrequenza, si prega di informare la nostra azienda e specificarli nell'ordine.
| Guida agli ordini | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IB | Trasmettitore di pressione generale | IX | Visualizzazione del trasmettitore di pressione | |||||
| IE | Trasmettitore di pressione per l'aviazione resistente agli urti | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| Se | Trasmettitore di pressione a prova di umidità | IIE/IIIE | Trasmettitore di pressione generale/display | |||||
| IN | Trasmettitore di pressione dedicato per aria condizionata | |||||||
| IC | Trasmettitore ad alta pressione a temperatura | |||||||
| QI/QIT | Grandi diaframmi/trasmettitori ad alta pressione | |||||||
| Intervallo di misura | - Zero.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
Per consigliarvi il sensore più adatto, comunicateci le informazioni riportate di seguito.
1Temperatura di lavoro: -40°C - 125°C.
2- Campo di prova?
3- Uscita: 4-20mA, RS485 o altri?
4. vite: G1/4, 1/4NPT, R1/4, M20*1.5?
5Connessione elettrica: Hirschmann, Packard, diretta?
6- Quantità d'ordine: ?
