24V 0,1% F.S. Trasmettitore di pressione sanitaria Sensore di pressione di diaframma piatto intelligente
Product Details
| Modello N.O.: | BP93420-IIIQT | Intervallo di pressione: | - 100kPa... 0kPa ~ 35kPa...3.5MPa |
|---|---|---|---|
| Grado di precisione: | ≤ 0,5% F.S. | Stabilità a lungo termine: | +-0,1% F.S./Anno ((Tipo) |
| Risposta in frequenza: | 2.4kHz | Materiale per le abitazioni: | leghe di alluminio |
| Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata | Tipo del centro: | Sensore di pressione al silicio piezoresistivo |
| Medium di misura: | Liquidi, gas, petrolio | Classificazione IP: | Protezione IP65 |
| Evidenziare |
0.1% F.S. Trasmettitore di pressione sanitaria intelligente,Trasmettitore di pressione sanitaria 24V,Sensore di pressione a diaframma piatto 24V |
||
Product Description

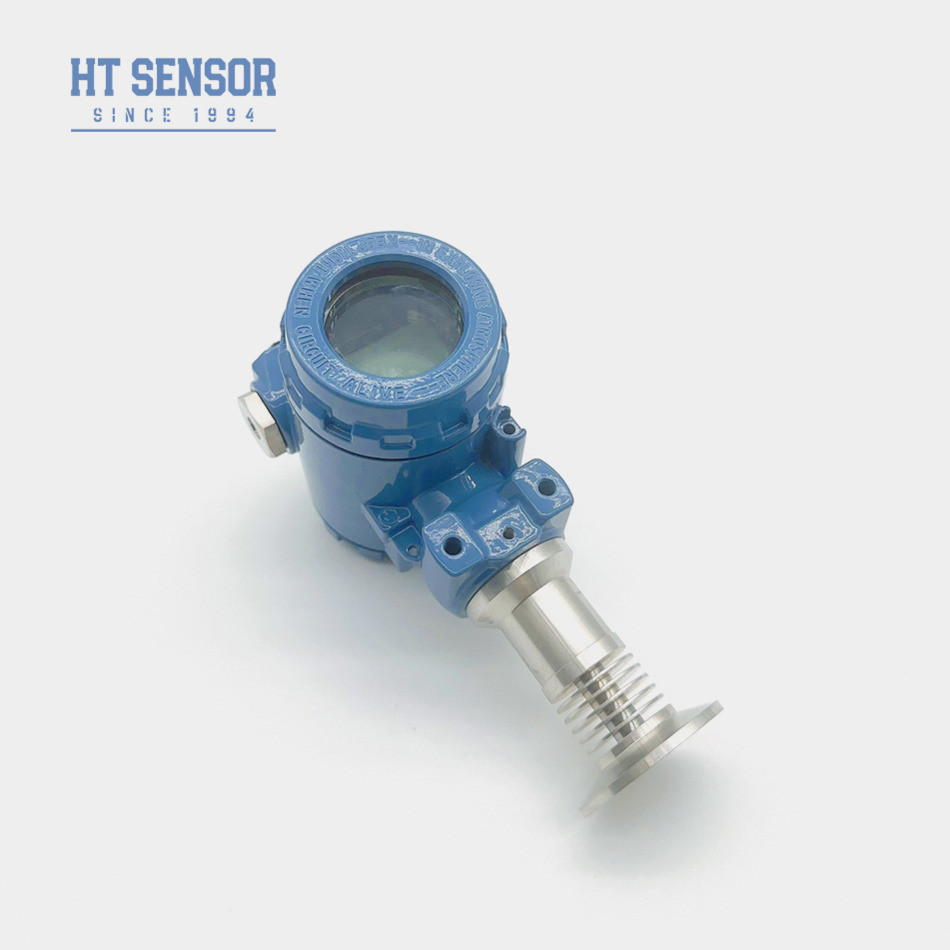

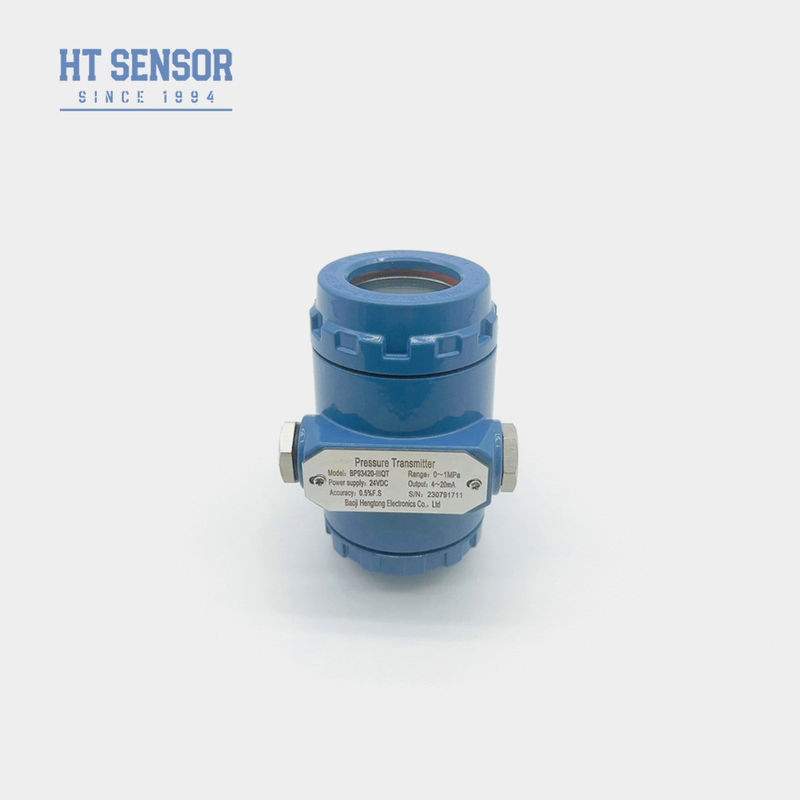

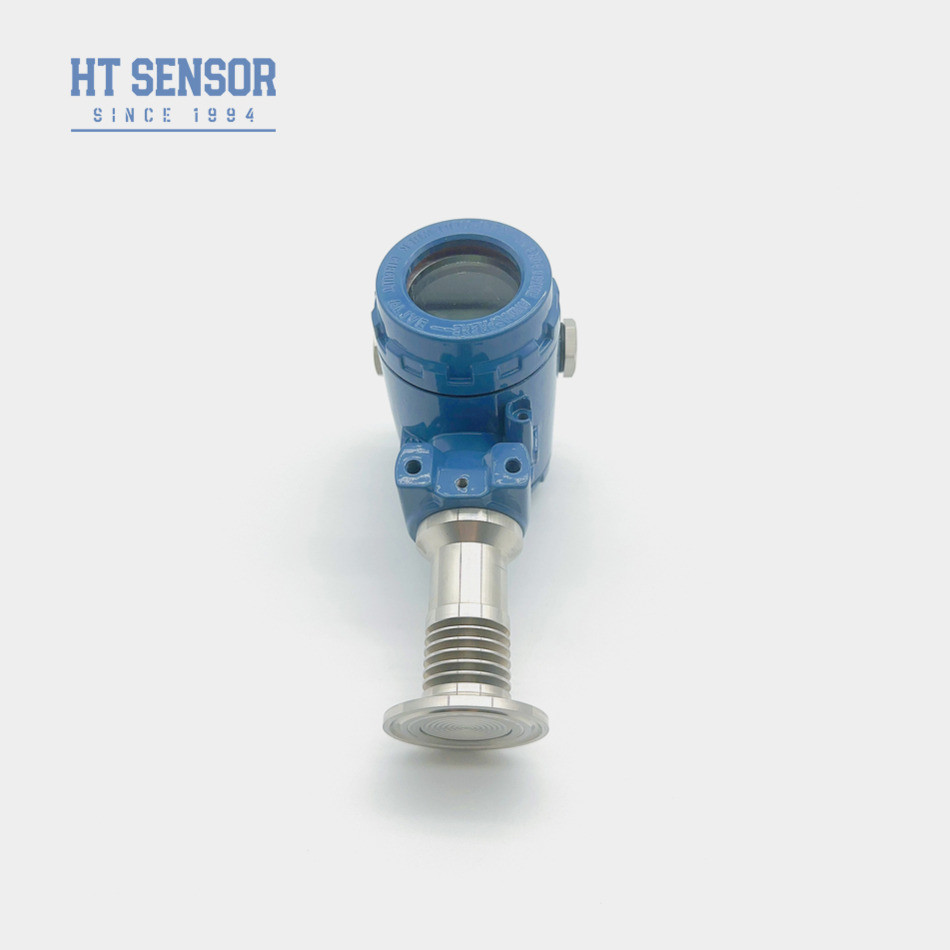

24V 0,1% F.S. Sensore di pressione a diaframma piatto
BP93420-IIIQT Trasmettitore di pressione
IntroduzioneIntelligente.Sensore di pressione:
Il trasmettitore di pressione BP93420-IIIQT è equipaggiato con un nucleo di silicio isolato HT di serie resistente alla pressione, riempito di olio, che funge da elemento di misura del segnale.È progettato con un diaframma a scarico metallico completo e utilizza saldatura diretta con il collegamento di processo, garantendo connessioni precise e precise tra il collegamento di processo e il diaframma di misura.prevenire efficacemente problemi come il blocco del foro a pressione causato da media cristallizzanti.
Caratteristiche del prodottodi SmartSensore di pressione:
1- Ampia gamma di misurazioni, varie opzioni di interfaccia di pressione
2Opzioni di segnale di uscita diverse
3. regolabile a zero e a scala completa
4. Alta precisione, connessioni di processo multiple sterili
Applicazionidi SmartSensore di pressione:
1Il trasmettitore di pressione è progettato per misurare la pressione di gas e liquidi non corrosivi utilizzando il 316L.
2È comunemente utilizzato nelle industrie mediche, biofarmaceutiche e di igiene alimentare per applicazioni di lavorazione sterile.
3Questo trasmettitore è utile anche nelle industrie della carta e della chimica, nonché per la misurazione del livello delle acque reflue e della pressione delle lattine di bevande.Può essere utilizzato in sistemi di controllo idraulici e pneumatici per la misurazione e il controllo precisi della pressione.
| Parametri delle prestazioni | |
| Intervallo di misura | - 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | ≤ 0,1%FS |
| Isteresi | ≤ 0,1%FS |
| Stabilità a lungo termine | ± 0,1% F.S./anno ((tipico) ± 0,2% F.S./anno ((massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,3 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocollo di comunicazione RS485 | 3.6 ~ 30V / batteria | 4 fili |
| Suggerimenti per ordinare |
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitali.
3. Quando si ordinano trasmettitori con testa di visualizzazione LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
4Per garantire un funzionamento affidabile del prodotto, si raccomanda agli utenti di installare sul posto dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
5La temperatura nominale di funzionamento dell'anello O in gomma fluorosa è compresa tra -20°C e 250°C. Quando la temperatura di funzionamento del prodotto è inferiore a -20°C, è necessario scegliere una tenuta di anello O in EPDM.
6. La lunghezza di cavo predefinita è di 1,5 m, disponibile in tre materiali. Se non specificato, verrà fornito con materiale di cavo in polietilene.Per favore, specificalo nell'ordine..
7Per requisiti particolari quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o a radiofrequenza, si prega di informare la nostra azienda e specificarli nell'ordine.

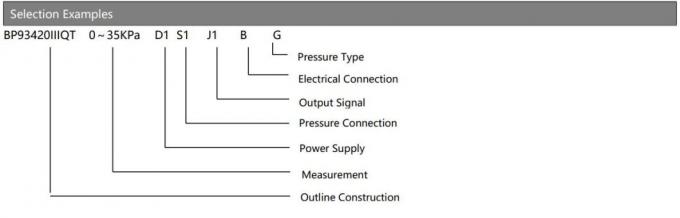

| Guida agli ordini | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||

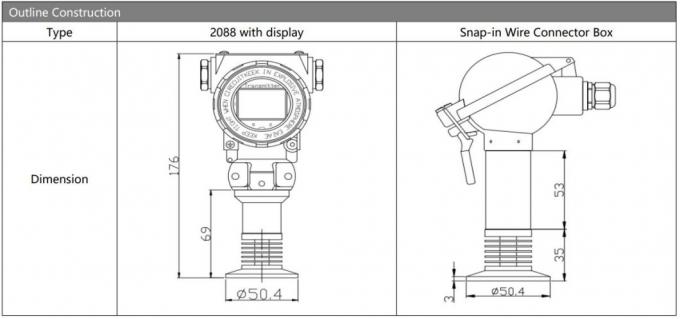

| Codice | Progetto di costruzione | |||||||
| IB | Trasmettitore di pressione generale | IX | Visualizzazione del trasmettitore di pressione | |||||
| IE | Trasmettitore di pressione per l'aviazione resistente agli urti | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| Se | Trasmettitore di pressione a prova di umidità | IIE/IIIE | Trasmettitore di pressione generale/display | |||||
| IN | Trasmettitore di pressione dedicato per aria condizionata | |||||||
| IC | Trasmettitore ad alta pressione a temperatura | |||||||
| QI/QIT | Grandi diaframmi/trasmettitori ad alta pressione | |||||||
| Intervallo di misura | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

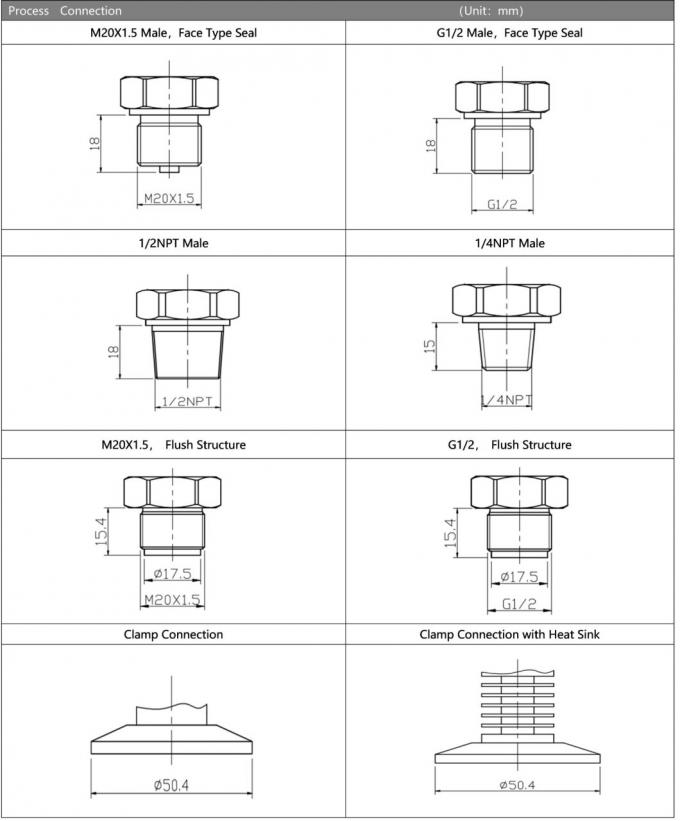

| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
FAQ:
D: Quali sono le caratteristiche chiave dei vostri trasmettitori di sensori di pressione?
R: I nostri sensori di pressione sono noti per la loro elevata precisione, durata e prestazioni eccezionali. Offriamo anche opzioni di personalizzazione per soddisfare esigenze specifiche.
D: Posso richiedere specifiche personalizzate per i trasmettitori?
R: Sì, forniamo servizi OEM e ODM per soddisfare specifiche speciali.
Q: Qual è la vostra capacità produttiva per trasmettitori di sensori di pressione?
R: I nostri stabilimenti produttivi hanno una capacità di produzione mensile fino a 30.000 unità.
D: Qual è il tempo di consegna tipico per i vostri prodotti?
R: Per i modelli standard, il periodo di consegna è di solito di 5~8 giorni lavorativi.
D: Come sono i prezzi dei vostri prodotti?
R: Offriamo prezzi competitivi per i nostri prodotti e offriamo sconti per ordini di grandi quantità o collaborazioni a lungo termine.
D: Qual è il periodo di garanzia per i vostri prodotti?
R: I nostri prodotti sono dotati di un periodo di garanzia di 24 mesi dalla data di spedizione. Il nostro team di assistenza post-vendita è disponibile per rispondere a qualsiasi richiesta entro 24 ore.
