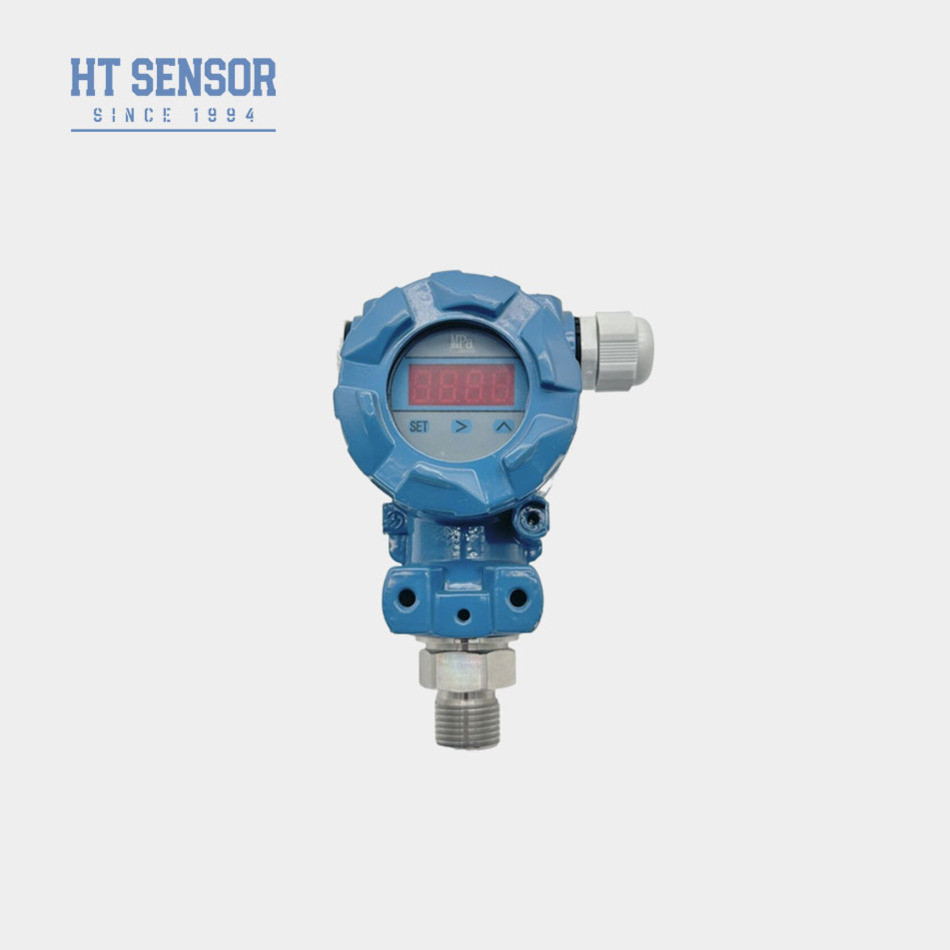

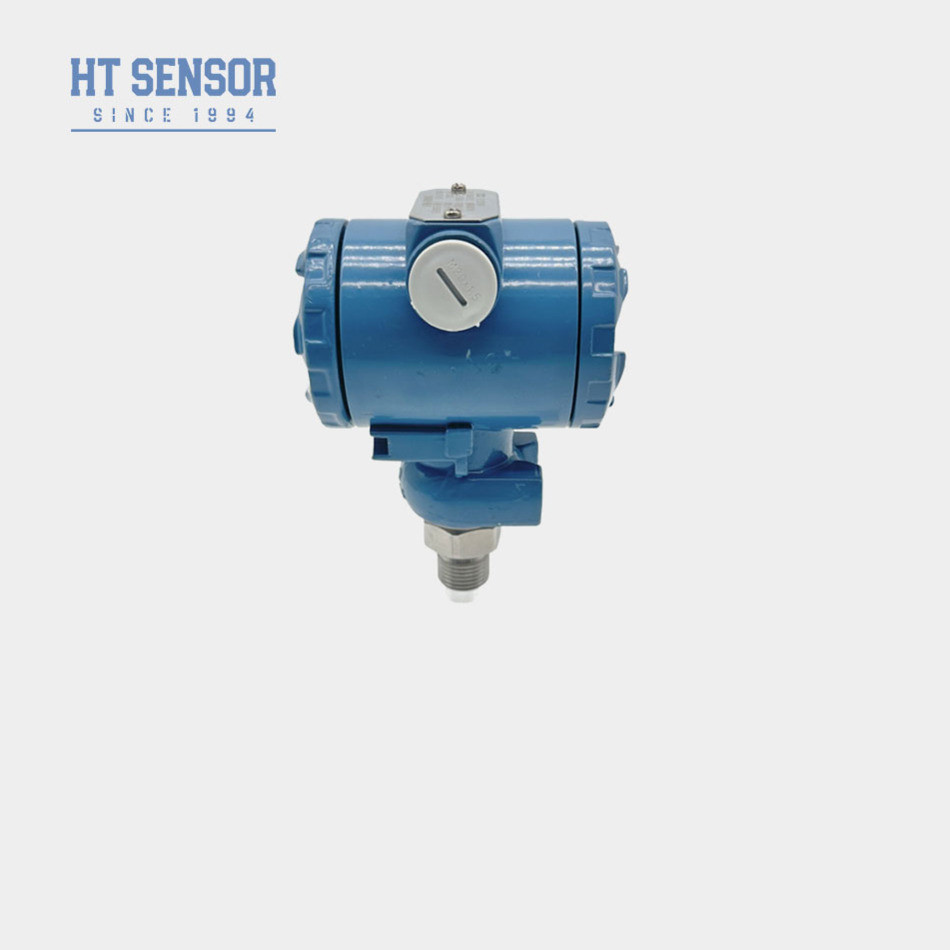

BP93420-III trasmettitore di pressione intelligente
Introduzione di un trasmettitore di pressione intelligente:
Il trasmettitore di pressione BP93420III utilizza come elemento di misurazione del segnale un nucleo pieno di olio di isolamento piezoresistivo in silicio della serie HT. Questo nucleo è responsabile della misurazione accurata della pressione.Il segnale del sensore viene quindi elaborato da un circuito che lo converte in un segnale di uscita standardPer garantire prestazioni affidabili e ridurre al minimo le interferenze, il prodotto è sottoposto a rigorosi test e screening sull'invecchiamento in ogni fase della produzione, compresi i componenti, i semilavorati,e prodotti finitiL'interfaccia di pressione del trasmettitore è progettata in varie forme per soddisfare esigenze e applicazioni diverse.
Caratteristiche del prodottodi trasmettitore di pressione intelligente:
1Ampia gamma di misura e diverse forme di interfaccia di pressione
2. varie forme di segnale di uscita, regolabili e visualizzabili
3. Punto zero regolabile e scala completa
4Il nucleo utilizza silicio diffuso ad alta precisione e alte prestazioni.con una lunghezza massima di 20 mm o più
Applicazionidi trasmettitore di pressione intelligente:
1. progettato per misurare la pressione di gas e liquidi non corrosivi utilizzando acciaio inossidabile 316L.
2Ideale per industrie come petrolio, chimica, metallurgia, energia e idrologia.
3Adatto per la misurazione e il controllo della pressione in ambienti industriali esterni difficili.
4Può essere utilizzato in sistemi di controllo idraulici e pneumatici per una misurazione e un controllo precisi della pressione.
| Parametri di prestazione del trasmettitore di pressione intelligente |
| Intervallo di misura |
- 100kPa... 0kPa ~ 10kPa... 100MPa |
| Tipo di pressione |
Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico |
≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC |
±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità |
≤ ± 0,1%FS |
| Isteresi |
≤ ± 0,1%FS |
| Stabilità a lungo termine |
± 0,1% F.S./Anno ((Tipico) ± 0,2% F.S./Anno ((Massimo) |
| Drift di temperatura del punto zero |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza |
2.4Khz |
| Temperatura di compensazione |
0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento |
-20°C~80°C |
| Temperatura di conservazione |
-40°C~120°C |
| Vibrazione |
10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni |
Alumini fuso |
| Materiale del diaframma |
316L |
| Resistenza all'isolamento |
100MΩ 100VDC |
| Classificazione a prova di esplosione |
Ex db IIC T6 Gb |
| Classificazione di protezione |
Protezione IP65 |
| Sigillo O-Ring |
Fabbricazione a partire da materie plastiche |
| Peso |
~ 1,2 kg |
| Segnale di uscita |
Tensione di alimentazione |
Tipo di uscita |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 di filo |
| 0~10/20mA |
3 fili |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protocollo di comunicazione RS485 |
3.6 ~ 30V / batteria |
4 fili |
| Suggerimenti per ordinare |
1Quando si seleziona il prodotto, assicurarsi che il mezzo da misurare sia compatibile con le parti di contatto del prodotto.
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitali.
3. Quando si ordinano trasmettitori con testa di visualizzazione LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
4Per garantire un funzionamento affidabile del prodotto, si raccomanda agli utenti di installare sul posto dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
5La temperatura nominale di funzionamento dell'anello O in gomma fluorosa è compresa tra -20°C e 250°C. Quando la temperatura di funzionamento del prodotto è inferiore a -20°C, è necessario scegliere una tenuta di anello O in EPDM.
6. La lunghezza di cavo predefinita è di 1,5 m, disponibile in tre materiali. Se non specificato, verrà fornito con materiale di cavo in polietilene.Per favore, specificalo nell'ordine..
7Per requisiti particolari quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o a radiofrequenza, si prega di informare la nostra azienda e specificarli nell'ordine.
| Guida agli ordini |
| BP93420XX |
Trasmettitore di pressione |
| |
Codice |
Progetto di costruzione |
| IB |
Trasmettitore di pressione generale |
IX |
Visualizzazione del trasmettitore di pressione |
| IE |
Trasmettitore di pressione per l'aviazione resistente agli urti |
IIC/III |
Trasmettitore di pressione per apparecchiature industriali generali |
| Se |
Trasmettitore di pressione a prova di umidità |
IIE/IIIE |
Trasmettitore di pressione generale/display |
| IN |
Trasmettitore di pressione dedicato per aria condizionata |
|
|
| IC |
Trasmettitore ad alta pressione a temperatura |
|
|
| QI/QIT |
Grandi diaframmi/trasmettitori ad alta pressione |
|
|
| |
Intervallo di misura |
- 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| (0-X) Kpa o MPa |
X: Indica l'intervallo di misurazione reale |
| |
Codice |
Fornitore di energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Altri |
| |
Codice |
Segnale di uscita |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Codice |
Connessione a pressione |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Altri |
| |
Codice |
Connessione elettrica |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Uscita del cavo sigillato |
| B4 |
2088 Casing industriali |
| B5 |
2088 Casing industriali con display |
| B6 |
Altri |
| |
Codice |
Tipo di pressione |
| G |
Pressione di misura |
| A |
Pressione assoluta |
| S |
Pressione di riferimento sigillata |
FAQ:
D: Quali sono le caratteristiche chiave dei vostri trasmettitori di sensori di pressione?
R: I nostri sensori di pressione sono noti per la loro elevata precisione, prestazioni eccellenti e durata.
D: Posso richiedere specifiche speciali per i trasmettitori?
R: Sì, il nostro team di ingegneri può personalizzare i nostri prodotti per soddisfare le vostre esigenze uniche. Offriamo sia i servizi OEM che ODM.
D: Qual è il periodo di consegna tipico?
R: Per i modelli standard, il periodo di consegna è di solito di 5-8 giorni lavorativi.
D: Come sono i prezzi dei vostri prodotti?
R: I nostri prodotti hanno prezzi competitivi e offriamo sconti per ordini di grandi quantità o collaborazioni a lungo termine.
D: Qual è la garanzia per i vostri prodotti? E che dire del servizio post-vendita?
R: I nostri prodotti sono garantiti per 24 mesi dopo la spedizione.e offriamo anche istruzioni a distanza tramite rete PC quando necessario.
