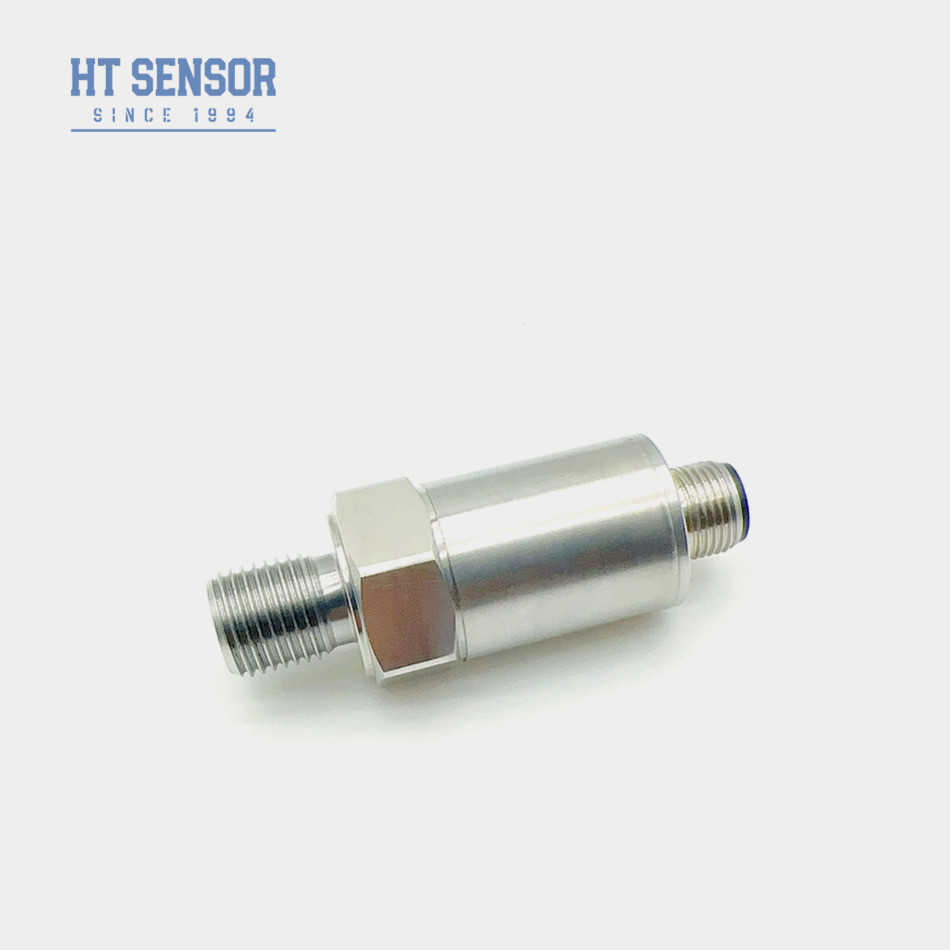

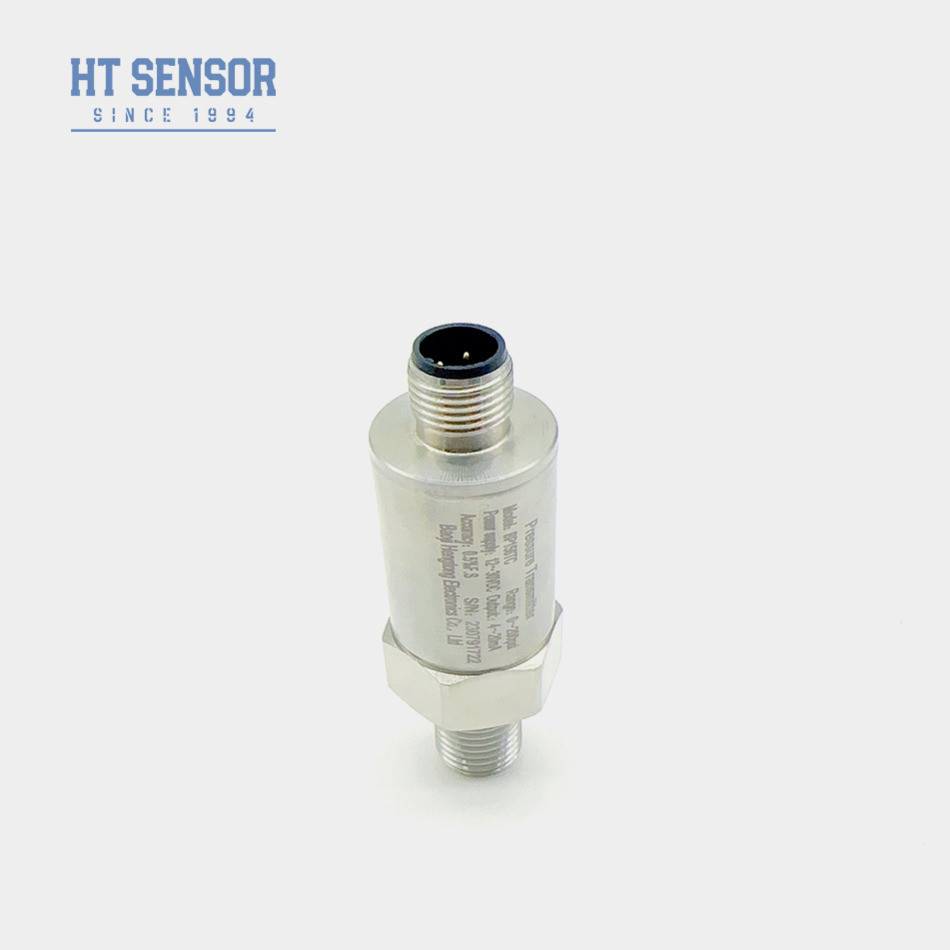

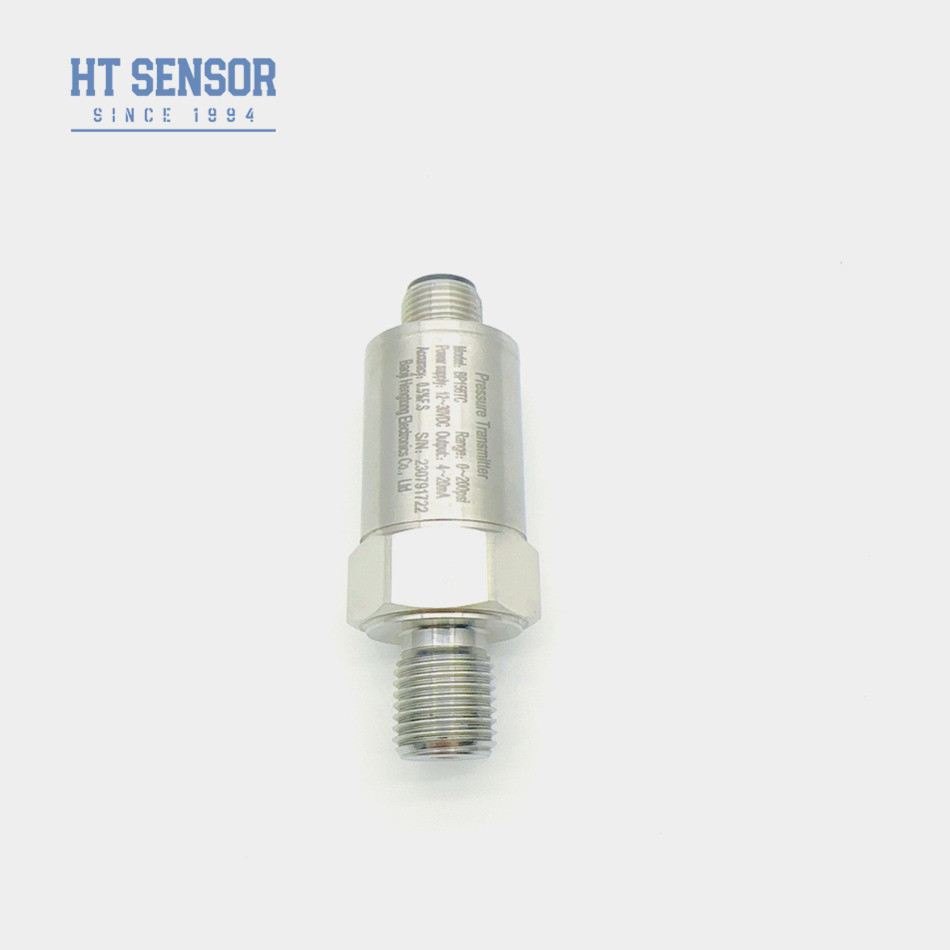

0.5-4.5VDC Sensore di pressione del liquido Segnale di uscita Sensore di pressione del silicio pieoresistivo
Dettagli del prodotto
| Accuratezza: | ±0.5%F.S | Materiale per le abitazioni: | Acciaio inossidabile |
|---|---|---|---|
| Intervallo di pressione: | 0~10kpa...5mpa | Segnale di uscita: | 4-20mA/0,5-4,5VDC |
| Fornitore di energia: | 12-30V di corrente continua | Collegamento trattato: | G1/2, M20x1.5 |
| Livello di protezione: | Protezione IP65 | Garanzia: | 2 anni |
| Tempore di compensazione.: | 0~70°C | Temperature operative.: | -20~80°C |
| Evidenziare |
4.5VDC Sensore di pressione del liquido,Segnale di uscita del sensore di pressione del liquido,0.5VDC Sensore di pressione al silicio pieoresistivo |
||
Descrizione del prodotto
0.5-4.5VDC Analogue Output Signal Piezoresistive Industrial Pressure Sensor
BP156 Sensore di pressione industriale
Introduzione del sensore di pressione industriale BP156:
Il trasmettitore di pressione della serie BP156 è ampiamente utilizzato in industrie come manifatturiere, petrolio e gas, lavorazione chimica e molti altri.in combinazione con i suoi componenti di alta qualità, lo rende una scelta ideale per applicazioni impegnative.questo trasmettitore fornisce costantemente risultati accurati e affidabili per i sistemi di controllo e monitoraggio dei processi.
Caratteristiche del prodottodi BP156 Sensore di pressione industriale:
1Ampia gamma di misura, struttura in acciaio inossidabile, diverse forme di interfaccia di pressione
2. Zero e regolabile a scala completa
3. Alta precisione
Applicazionidi BP156 Sensore di pressione industriale:
1Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L
2Applicato nelle industrie marittime e aeronautiche
3Utilizzato nei sistemi di controllo idraulici e pneumatici
| Parametri di prestazione: | |
| Intervallo di misura | 0kPa ~ 10kPa...5MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | ≤ 0,1%FS |
| Isteresi | ≤ 0,1%FS |
| Stabilità a lungo termine | ± 0,1% F.S./anno ((tipico) ± 0,2% F.S./anno ((massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,05 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |

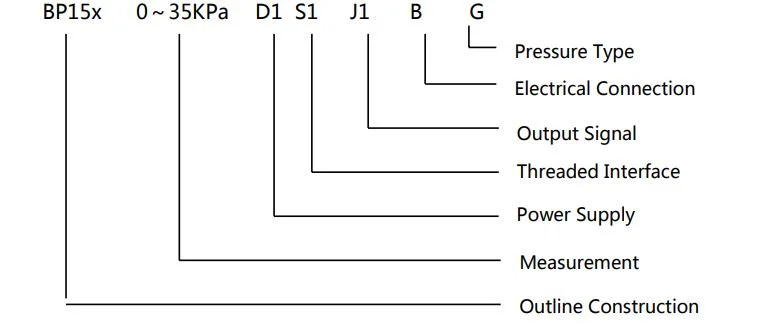

| Esempi di selezione |
| Suggerimenti per ordinare |
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitali.
3Per garantire un funzionamento affidabile del prodotto, si raccomanda agli utenti di installare sul posto dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
4La temperatura nominale di funzionamento dell'anello O in gomma fluorosa è compresa tra -20°C e 250°C. Quando la temperatura di funzionamento del prodotto è inferiore a -20°C, è necessario scegliere una tenuta di anello O in EPDM.
5. La lunghezza di cavo predefinita è di 1,5 m, disponibile in tre materiali. Se non specificato, verrà fornito con materiale di cavo in polietilene.Per favore, specificalo nell'ordine..
| Guida agli ordini | |||||||||
| BP15X | Trasmettitore di pressione analogo | ||||||||
| Codice | Progetto di costruzione | ||||||||
| 5 | Tappi Packard | 6 | Cavo di uscita diretto sigillato 1,5 metri | ||||||
| 7 | Mini connettore Hirschmann | 8 | Grandi connettori Hirschmann | ||||||
| Intervallo di misura | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa o MPa |
X: Indica il range di misurazione effettivo | ||||||||
| Codice | Fornitore di energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Altri | ||||||||
| Codice | Segnale di uscita | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Codice | Connessione a pressione | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Altri | ||||||||
| Codice | Connessione elettrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cable sigillata uscita 1,5 metri | ||||||||
| B4 | Altri | ||||||||
| Codice | Tipo di pressione | ||||||||
| G | Pressione di misura | ||||||||
| A | Pressione assoluta | ||||||||
| S | Pressione di riferimento sigillata | ||||||||
