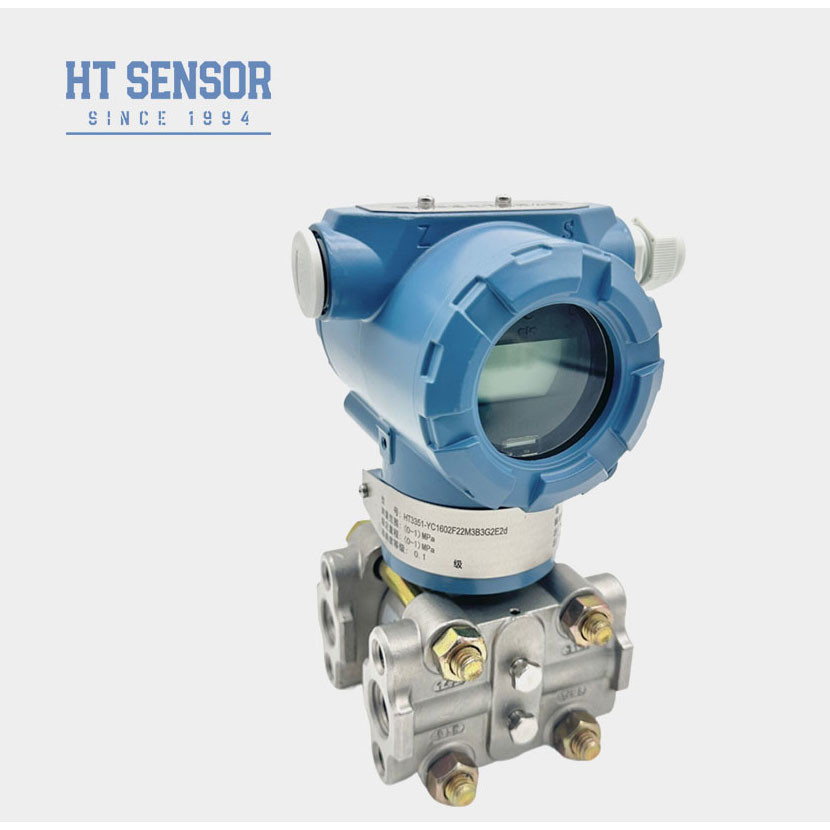

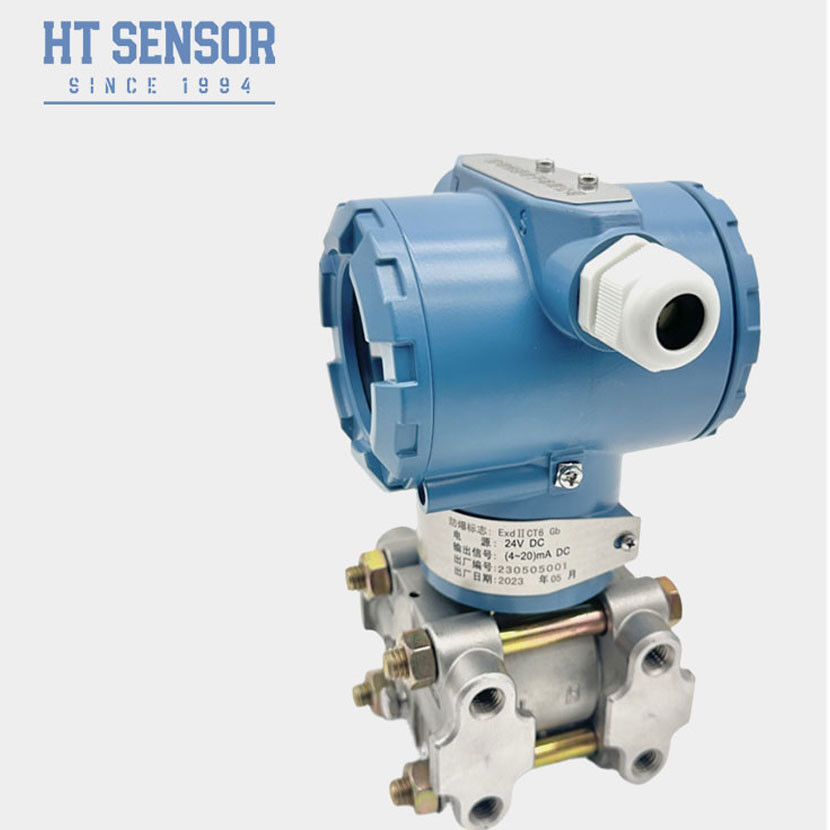

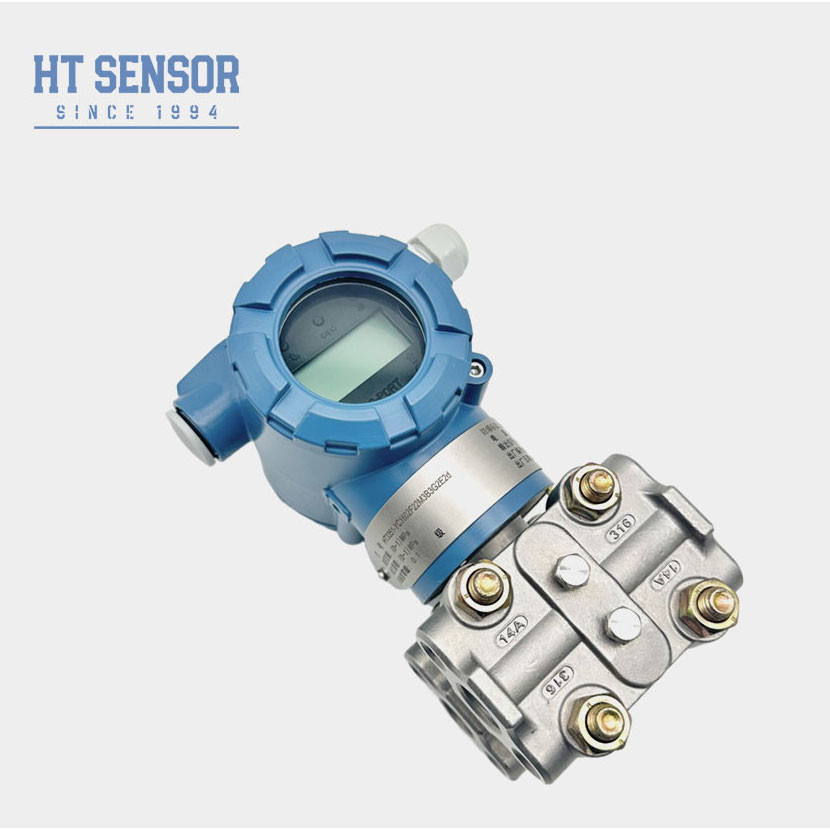

Trasmettitore indicatore di pressione differenziale 24VDC Sensore di pressione di livello differenziale capacitivo
Dettagli del prodotto
| Model No.: | BPHT3351 | Alimentazione: | 15 ~ 45VDC |
|---|---|---|---|
| Peso: | 30,6 kg | Stabilità: | +-0,2% F.S/anno |
| Tipo di pressione: | Pressione differenziale | Specificità: | 500pa~200kpa |
| Origine: | Cina | Tipo: | Trasmettitore di pressione differenziale capacitivo |
| Medium di misura: | Gas | grado di precisione: | 00,075% |
| Grado di protezione IP: | ip65 | ||
| Evidenziare |
Trasmettitore di indice di pressione differenziale 45VDC,Indicatore di pressione differenziale Trasmettitore capacitivo,45VDC Sensore di pressione differenziale capacitiva |
||
Descrizione del prodotto
Introduzione del trasmettitore di pressione differenziale capacitivo:
BPHT3351 Trasmettitore di pressione differenziale capacitivosensore, la pressione o la pressione differenziale farà cambiare il valore di capacità del sensore, il segnale analogo generato dopo la conversione AD, in un segnale digitale inviato al microprocessore,dopo il calcolo e l'elaborazione del microprocessore, un segnale digitale, dopo la conversione DA al circuito di controllo di corrente, convertito in 4 ~ 20mA di uscita di segnale di corrente analogica.
Caratteristiche del prodottodi trasmettitore di pressione differenziale capacitivo:
1.Il trasmettitore adotta una struttura in acciaio inossidabile, una struttura compatta e un'installazione facile.
2Dopo una rigorosa compensazione della temperatura e uno screening dell'invecchiamento, per garantire prestazioni stabili e affidabili.
3. L'interfaccia elettrica può essere selezionata come opzione di collegamento o di cablaggio diretto.
Applicazionidi trasmettitore di pressione differenziale capacitivo:
1. Adatto per misurare la pressione differenziale di vari gas o liquidi nelle condotte di industrie come petrolio, chimica, energia e idrologia.
2. Applicato nei processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia.
3- Misurazione della pressione nelle condotte e nelle camere dei forni.
Distanza:
| Prodotto | Uscita analogica: due fili 4-20mADC |
| Uscita digitale: due fili 4-20mADC e segnale digitale variabile sovrapposto in accordo con HART | |
| Fornitore di alimentazione | tensione di alimentazione 12,5-45VDC |
| Carico limite | Resistenza di carico massima Rmax in circuito determinato dalla tensione di alimentazione, vedere il disegno seguente. |
| Distanza di comunicazione | Max. 1,5 km, comunicazione multi-indirizzo può collegare 15 trasmettitori intelligenti Max. |
| Visualizzazione | 4 display digitali, 5 digiti LCD, tipo puntatore. |
| a prova di esplosione | ExiaIICT5;tipo antiesplosione |
| Sostituzione zero | Può trasferire positivo o negativo, ma non può superare il valore massimo |
| Temperatura | Temperatura ambiente -40-85°C(Quando si sceglie LCD: -20-70°C) |
| Temperatura media | -40 ̊104°C |
| Pressione statica e sovrapressione unilaterale | 3.45KPa ((pressione assoluta) ¥31.2MPa ((pressione di misura) |
| Umidità relativa | 5 ∼ 98%RH |
| Tempo di esecuzione | meno di 5 secondi. |
| Modifiche di capacità | Altri, di peso inferiore o uguale a 0,16 cm3 |
| Regolare l' umidità | 0.20 ¢ 25 secondi |
| Malfunzionamento allarmante | Se si verifica un malfunzionamento, la funzione di diagnosi automatico produrrà 3,9 o 21,0mA |
| Protezione della configurazione | Per evitare che i dati sono modificati in modo casuale, può utilizzare il software o proteggere l'interruttore bloccare i dati di registrazione |
Principio di funzionamentodi trasmettitore di pressione differenziale capacitivo:
Come indicato nel principio di funzionamento, la pressione esterna o la pressione differenziale causeranno qualche variazione nel valore di capacità del sensore.si trasformerà in segnale di frequenza, che viene inviato al microprocessore.
calcolo da microprocessore, un segnale di controllo di corrente sarà uscita per il circuito di controllo di corrente, convertito in corrente analogica 4-20mA
Nel frattempo, il microprocessore è responsabile delle azioni interattive e di altre azioni (visualizzazione e impostazione).La porta di comunicazione utilizzata per la comunicazione digitale ha bisogno della porta speciale della nostra aziendaIl modulo HART realizzerà la comunicazione HART del trasmettitore.
Metodi di misuradi trasmettitore di pressione differenziale capacitivo:
Misurazione del livello del fluido:
Per la misurazione del flusso di fluido, i rubinetti di pressione devono essere aperti sul lato del condotto di processo per evitare il sedimento di sedimenti.il trasmettitore deve essere montato accanto o sotto i rubinetti a pressione, per evitare che le bolle d'aria siano scaricate nel condotto di processo.
FQA:
1D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: Alta precisione, durata e prestazioni eccellenti.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo il servizio OEM e ODM.
3Q: Qual è la vostra capacità produttiva?
A: Le nostre strutture di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna.
4D: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.
5D: Qual è il prezzo dei prodotti?
A: Prezzi competitivi con sconti per ordini di grandi quantità o partner a lungo termine.
6. Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
A: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà con le vostre domande in 24 ore, istruzione remota da rete PC èsempre disponibile.
