1-5V Sensore di pressione piezoresistivo Output di segnale Sensore di pressione di silicio diffuso
Product Details
| Modello N.O.: | BP93420-IB | Potenza: | 5VDC /12-36VDC |
|---|---|---|---|
| Filtro: | G1/2, M20*1.5, 1/2NPT | Stabilità a lungo termine: | +-0,2% F.S./Anno ((Tipo) |
| Materiale per le abitazioni: | 316L o 304SS | Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata |
| Medium di misura: | Aria liquida. olio d'acqua | Grado di precisione: | 00,5%, 0,25% |
| Intervallo di pressione: | 0kpa~5kpa...100MPa | Segnale di uscita: | 4-20mA o RS485 Modobus |
| Evidenziare |
Sensore di pressione piezoresistivo 5V,Fonte di segnale del sensore di pressione piezoresistivo,Sensore di pressione di silicio diffuso da 5 V |
||
Product Description

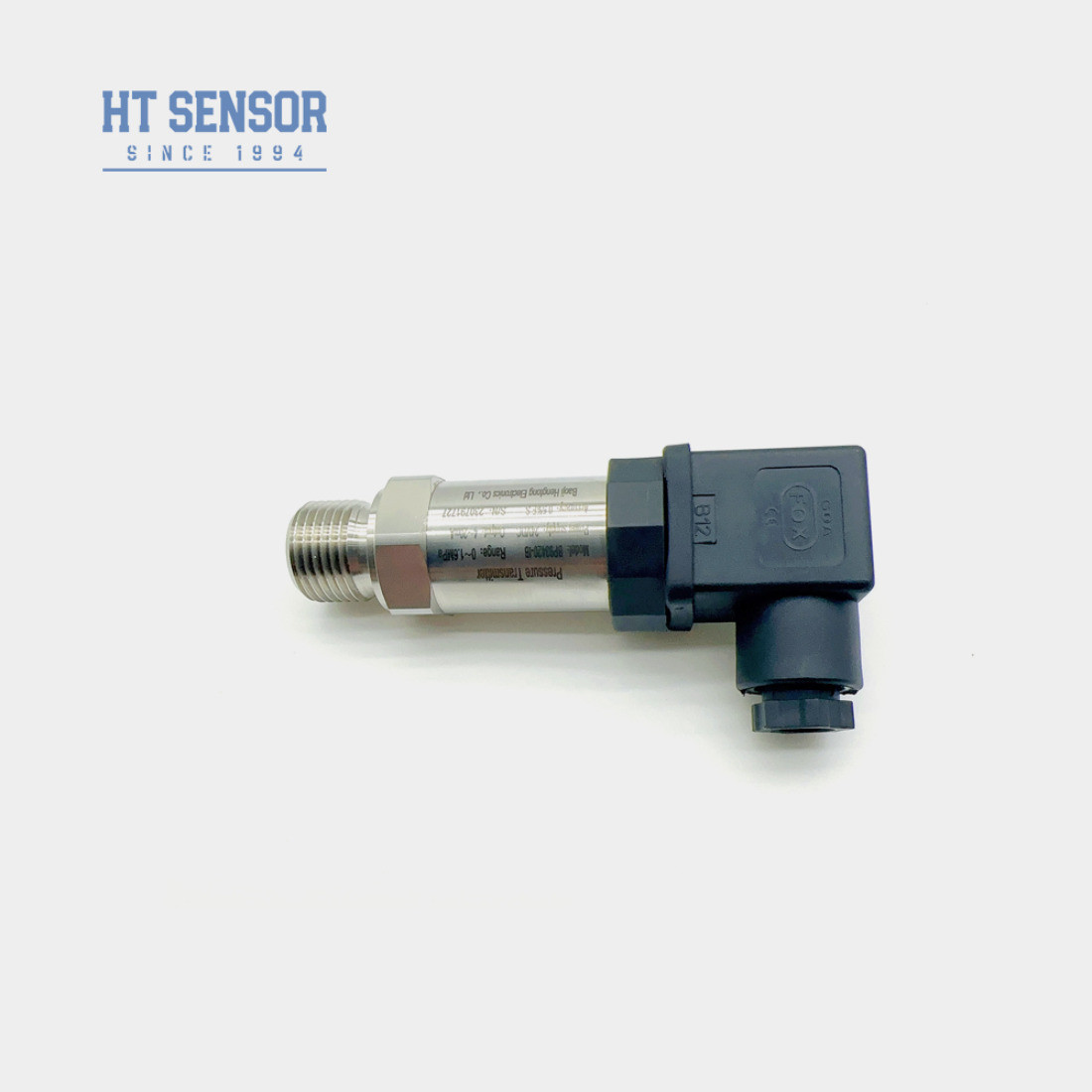

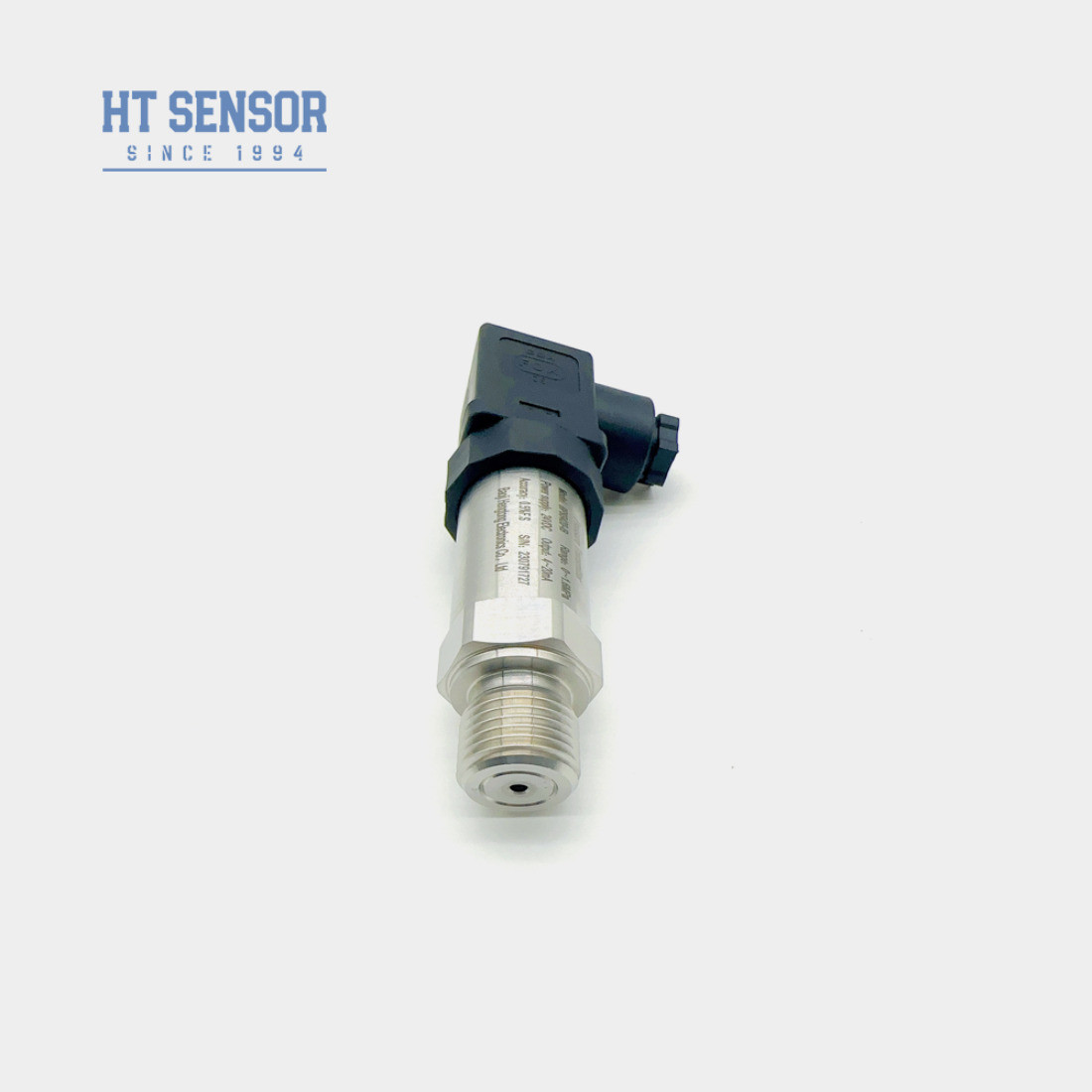

Sensore HT BP93420-IB 1-5V Difuso Senzore di trasmissione di pressione in silicio
BP93420IB Sensore del trasmettitore di pressione
Introduzione del sensore del trasmettitore di pressione:
BP93420IB sensore del trasmettitore di pressione è l'uso di principio di effetto piezorisitivo, l'uso di tecnologia integrata attraverso la diffusione di doping,con una lunghezza di 20 mm o più ma non superiore a 20 mm,, realizzati in materiali resistenti alle sollecitazioni, costituiscono il ponte utilizzando le proprietà meccaniche elastiche dei materiali al silicio, microtrattamento anisotropico su tutti i materiali al silicio,con un'unità di rilevamento di forza sensibile e di conversione di potenza in uno dei sensori a silicio diffuso.
I sensori di pressione a silicio diffuso sono utilizzati principalmente nei sistemi di controllo dei processi, negli strumenti di taratura della pressione, nei sistemi idraulici, negli strumenti biomedici, nei sistemi idraulici e nelle valvole,misurazione del livello, apparecchiature di refrigerazione e controllo HVAC e altre industrie, si può dire che tutte le industrie con elevati requisiti di automazione possono utilizzare sensori di pressione a silicio diffuso.
Parametri di prestazione del sensore del trasmettitore di pressione:
| Intervallo di misura | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | 00,1% FS |
| Isteresi | 00,1% FS |
| Stabilità a lungo termine | ± 0,1% F.S./anno ((tipico) ± 0,2% F.S./anno ((massimo) |
| Drift di temperatura del punto zero | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,15 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
Caratteristiche del prodottodi sensore di trasmissione della pressione:
- 1.L'effetto piezoresistivo di questo resistore di forza nei chip in silicio non ha una zona morta nel range basso vicino al punto zero, e il range del sensore di pressione può essere piccolo fino a pochi Kpa.
- 2.Alta sensibilità di uscita
- 3.Alta precisione, struttura in acciaio inossidabile.
- 4.Il chip adotta un processo integrato e non ha parti di trasmissione, è di piccole dimensioni e leggero peso
Applicazionidi sensore di trasmissione della pressione:
- 1Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L
- 2Applicato nelle industrie marittime e aeronautiche
- 3Utilizzato nei processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia
- 4Utilizzato nei sistemi di controllo idraulici e pneumatici
| Punti di ordinazione del sensore del trasmettitore di pressione |
Quando si seleziona il range superiore o inferiore, l'ampiezza è controllata entro ± 30% FS.
■ La modalità di pressione è suddivisa in pressione di calibro, pressione assoluta, pressione di tenuta, in base alla necessità di una scelta ragionevole.
■ confermare il sovraccarico massimo del sistema, il sovraccarico massimo del sistema deve essere inferiore al limite di protezione contro il sovraccarico del sensore,altrimenti influenzerà la durata del prodotto, e persino danneggiare il prodotto.
■ Non toccare il diaframma con oggetti duri, altrimenti si romperà.■ Il materiale e il processo di fabbricazione del nucleo a pressione negativa non sono gli stessi del nucleo a pressione positiva, e il nucleo di pressione negativa non può essere sostituito dal nucleo di pressione del manometro.
■ Verificare attentamente il manuale d'uso prima dell'installazione per evitare danni al prodotto dovuti a un'installazione non corretta.
■ L'uso improprio può comportare pericolo e lesioni personali.
■ Tirare fuori il nucleo dal guscio, non tirare il filo e la gamba del tubo.
| Guida d'ordine del sensore del trasmettitore di pressione | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IB | Trasmettitore di pressione generale | IX | Visualizzazione del trasmettitore di pressione | |||||
| IE | Trasmettitore di pressione per l'aviazione resistente agli urti | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| Se | Trasmettitore di pressione a prova di umidità | IIE/IIIE | Trasmettitore di pressione generale/display | |||||
| IN | Trasmettitore di pressione dedicato per aria condizionata | |||||||
| IC | Trasmettitore ad alta pressione a temperatura | |||||||
| QI1/QI2 | Grandi diaframmi/trasmettitori ad alta pressione | |||||||
| Intervallo di misura | - Zero.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
FAQ:
1D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: Alta precisione, durata e prestazioni eccellenti.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo il servizio OEM e ODM.
3Q: Qual è la vostra capacità produttiva?
A: Le nostre strutture di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna.
4D: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.
