Sensore di trasmissione di pressione 5VDC Sensore di pressione di silicio diffuso 4-20mA
Dettagli del prodotto
| Modello N.O.: | BP93420-IB | Potenza: | 5VDC /12-36VDC |
|---|---|---|---|
| Filtro: | G1/2, M20*1.5, 1/2NPT | Stabilità a lungo termine: | +-0,2% F.S./Anno ((Tipo) |
| Materiale per le abitazioni: | 316L. o 304SS | Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata |
| Medium di misura: | Aria liquida. olio d'acqua | Grado di precisione: | 00,5%, 0,25% |
| Intervallo di pressione: | 0kpa~5kpa...100MPa | ||
| Evidenziare |
BP93420-IB Sensore del trasmettitore di pressione,Sensore del trasmettitore di pressione 4-20mA RoH,Sensore di pressione di silicio diffuso da 4 a 20 ma |
||
Descrizione del prodotto

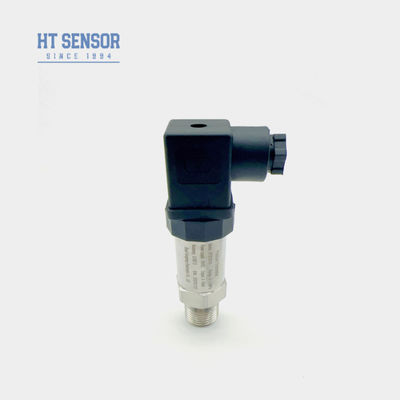

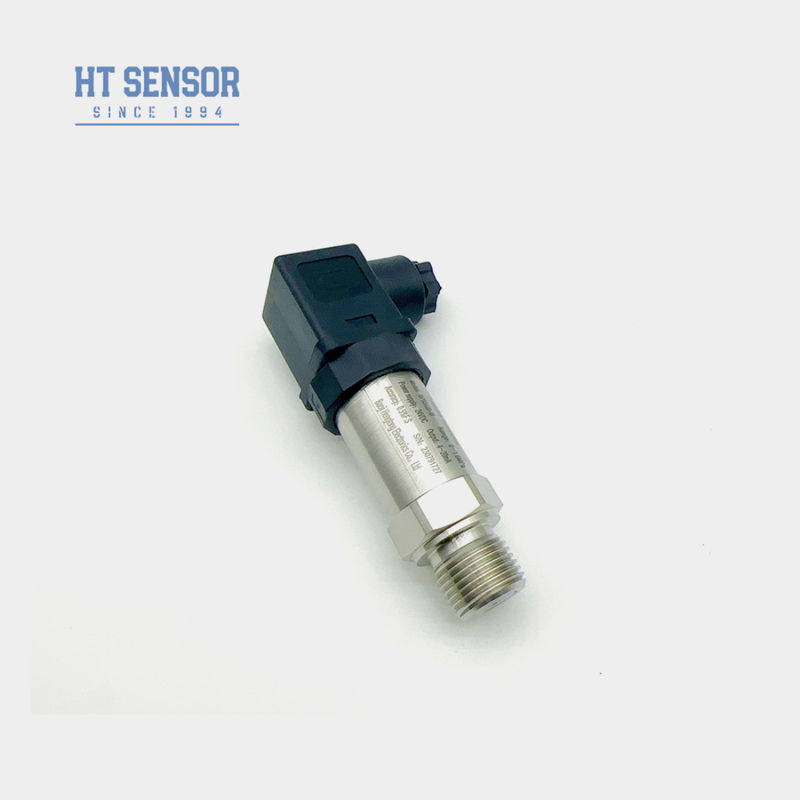

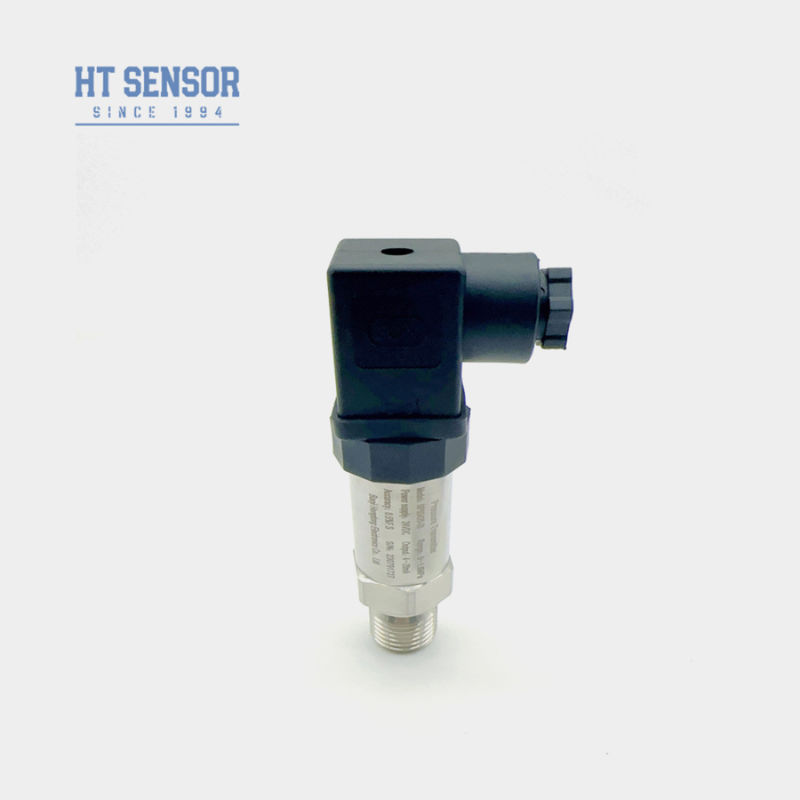

BP93420-IB 4-20mA Sensore di trasmissione della pressione del silicio diffuso
BP93420IB Sensore del trasmettitore di pressione
Introduzione del sensore del trasmettitore di pressione:
BP93420IB sensore del trasmettitore di pressione è l'uso di principio di effetto piezorisitivo, l'uso di tecnologia integrata attraverso la diffusione di doping,con una lunghezza di 20 mm o più ma non superiore a 20 mm,, realizzati in materiali resistenti alle sollecitazioni, costituiscono il ponte utilizzando le proprietà meccaniche elastiche dei materiali al silicio, microtrattamento anisotropico su tutti i materiali al silicio,con un'unità di rilevamento di forza sensibile e di conversione di potenza in uno dei sensori a silicio diffuso.
Parametri di prestazione del sensore del trasmettitore di pressione:
| Intervallo di misura | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | 00,1% FS |
| Isteresi | 00,1% FS |
| Stabilità a lungo termine | ± 0,1% F.S./anno ((tipico) ± 0,2% F.S./anno ((massimo) |
| Drift di temperatura del punto zero | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,15 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
Caratteristiche del prodottodi sensore di trasmissione della pressione:
- 1Ampia gamma di misura, struttura in acciaio inossidabile, diverse forme di interfaccia di pressione
- 2- Design compatto e leggero
- 3.Alta precisione, struttura in acciaio inossidabile.
- 4.Può aggiungere testa di orologio LED o LCD, display in loco
Applicazionidi sensore di trasmissione della pressione:
- 1Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L
- 2Applicato nelle industrie marittime e aeronautiche
- 3Utilizzato nei processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia
- 4Utilizzato nei sistemi di controllo idraulici e pneumatici
| Guida d'ordine del sensore del trasmettitore di pressione | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IB | Trasmettitore di pressione generale | IX | Visualizzazione del trasmettitore di pressione | |||||
| IE | Trasmettitore di pressione per l'aviazione resistente agli urti | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| Se | Trasmettitore di pressione a prova di umidità | IIE/IIIE | Trasmettitore di pressione generale/display | |||||
| IN | Trasmettitore di pressione dedicato per aria condizionata | |||||||
| IC | Trasmettitore ad alta pressione a temperatura | |||||||
| QI1/QI2 | Grandi diaframmi/trasmettitori ad alta pressione | |||||||
| Intervallo di misura | - Zero.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
FAQ:
1D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: Alta precisione, durata e prestazioni eccellenti.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo il servizio OEM e ODM
3Q: Qual è la vostra capacità produttiva?
A: Le nostre strutture di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna.
4D: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.
5D: Qual è il prezzo dei prodotti?
A: Prezzi competitivi con sconti per ordini di grandi quantità o partner a lungo termine.
6. Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
A: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà con le vostre domande in 24 ore, istruzione remota da rete PC èsempre disponibile.
