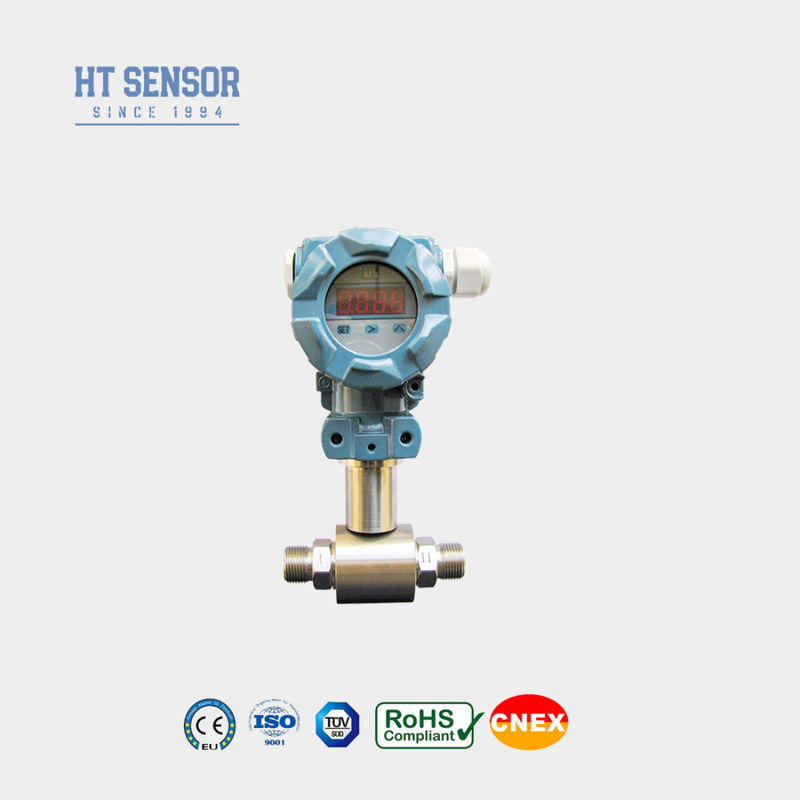

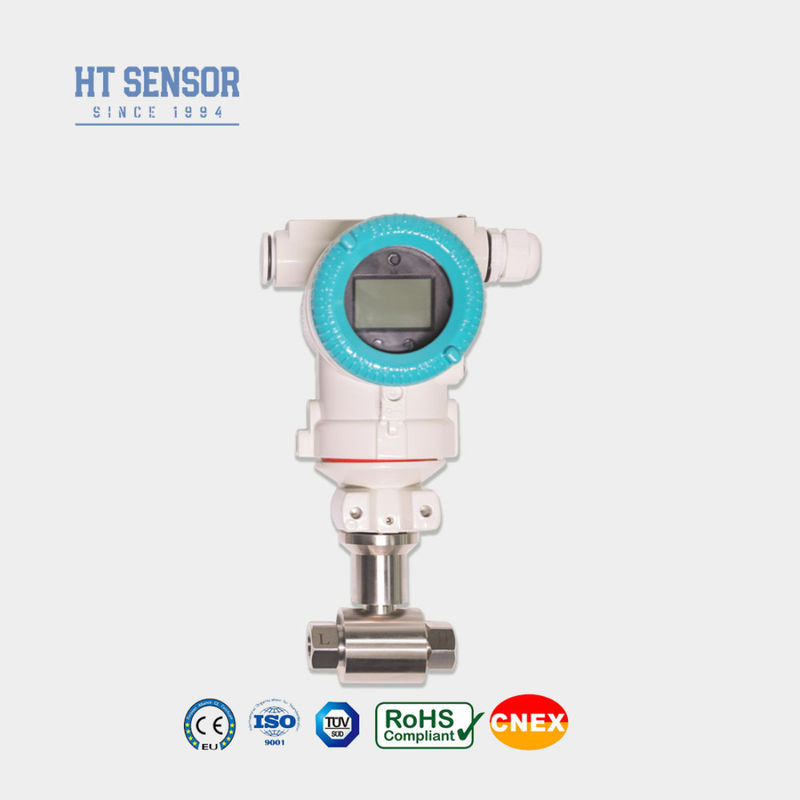

24VDC Trasmettitore di tipo di livello di pressione differenziale Hart LCD Trasmettitore di tipo Dp
Product Details
| Modello N.O.: | BP93420D-III | personalizzato: | personalizzato |
|---|---|---|---|
| Max Range: | 2Mpa | Prodotto: | 4-20ma |
| Min Range: | 10 kPa | Tipo di pressione: | Pressione differenziale |
| Pacchetto di trasporto: | Imballaggio standard per l'esportazione con cartone | Specificità: | 10kpa~2Mpa |
| Codice S.A.: | 9026201090 | Tipo: | Trasmettitore di pressione differenziale |
| Medium di misura: | gas o liquido | Grado di precisione: | 00,25%, 0,5%,00,3% |
| Evidenziare |
24VDC Trasmettitore di livello di pressione differenziale,Trasmettitore di pressione differenziale di tipo di livello Hart,Trasmettitore LCD di tipo Hart Dp |
||
Product Description
Il trasmettitore di pressione differenziale BP93420DIII utilizza un sensore di silicio piezoresistivo.I trasmettitori di pressione differenziale (DP) misurano la differenza tra due pressioni, utilizzando un punto di riferimento chiamato pressione del lato basso e confrontandolo con la pressione del lato alto.Le porte dello strumento sono contrassegnate in alto e in bassoIl trasmettitore è ideale per effettuare misurazioni di pressione differenziale in diverse applicazioni di gas e liquidi, in particolare in industrie come petrolio, chimica per impianti di condotte.
1.Disegno strutturale in acciaio inossidabile, che lo rende compatto e facile da installare
2. subisce una rigorosa compensazione della temperatura e lo screening di invecchiamento,
Le letture di pressione applicata sono acquisite dai diaframmi, che registrano la pressione come deformazione superficiale e traducono tale valore in un segnale elettronico.Questo segnale viene trasferito al modulo di pressione differenziale, che confronta i due valori ed esprime la differenza di pressione come valore in sterline per pollice quadrato (psi), bar o kilopascal (kPa).Questi diaframmi sono completamente saldati per mantenere l'integrità del contenitore in applicazioni a vuoto,.
| Intervallo di misura | 0-10KPa......~2MPa |
| Tipo di pressione | Pressione differenziale |
| Sovraccarico a un lato | ≤ 3 volte l'intervallo nominale |
| Pressione statica | Valore minimo compreso tra 5 volte l'intervallo nominale o 7 MPa |
| Precisione @ 25°C | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | ±0,03% (tipico) ±0,05%FS (massimo) |
| Isteresi | ±0,03% (tipico) ±0,05%FS (massimo) |
| Stabilità a lungo termine | ± 0,5% F.S./anno ((≤ 200KPa) ± 0,2% F.S./anno ((> 200KPa) |
| Drift a temperatura zero | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Differenze di temperatura | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Temperatura di compensazione | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Temperatura di funzionamento | -30°C~80°C |
| Temperatura di conservazione | -40°C~100°C |
| Vibrazione | 10g,55Hz 2kHz |
| Materiale per le abitazioni | 304 acciaio inossidabile, alluminio fuso |
| Materiale del diaframma | Acciaio inossidabile 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Sicurezza intrinseca e resistenza alle esplosioni |
| Classificazione di protezione | Protezione IP65 |
| Peso | ~1,4 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ̊20 mA | 15 ̊30VDC | Due/Tre/Quattro fili |
| 4 ¢ 20 mA con Hart | Due fili | |
| Protocollo di comunicazione RS485 | Quattro fili |
Suggerimenti per ordinare:
1Quando si seleziona il prodotto, assicurarsi che il mezzo da misurare sia compatibile con le parti di contatto del prodotto.
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitali.
3. Quando si ordinano trasmettitori con testa di visualizzazione LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
4Per garantire un funzionamento affidabile del prodotto, si raccomanda agli utenti di installare sul posto dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
5La gamma di temperatura di funzionamento nominale dell'anello O in gomma fluora è compresa tra -20°C e 250°C. Quando la temperatura di funzionamento del prodotto è inferiore a -20°C, è necessario scegliere una tenuta di anello O in EPDM.
6. La lunghezza di cavo predefinita è di 1,5 m, disponibile in tre materiali. Se non specificato, verrà fornito con materiale di cavo in polietilene.Per favore, specificalo nell'ordine..
7Per esigenze particolari quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o a radiofrequenza, si prega di informare la nostra azienda e specificarli nell'ordine
Guida agli ordini:
| BP93420 | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| DIII | Trasmettitore di pressione differenziale | |||||||
| Intervallo di misura | 0-10KPa......~2MPa | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4 ¢ 20mADC | S2 | 4 ¢ 20mADC con Hart | |||||
| S3 | RS485 | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1,5 maschio | |||||||
| J2 | G1/2 Maschio | |||||||
| J3 | G1/4 Maschio | |||||||
| J4 | 1/2 NPT maschio | |||||||
| J5 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| D | Pressione differenziale | |||||||
