1/2BSP Trasmettitore di pressione del diaframma 4-20mA Trasmettitore di pressione industriale
Product Details
| Modello N.O.: | BPHT24-IX | Personalizzato: | Personalizzato |
|---|---|---|---|
| Materiale per le abitazioni: | 304 S.S. | Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata |
| Specificità: | Sensore di pressione del silicio | Intervallo di pressione di misura: | 0~35Kpa...~20MPa |
| Grado di precisione: | 00,5% | ||
| Evidenziare |
1/2BSP Trasmettitore di pressione del diaframma a scarico,Trasmettitore di pressione del diaframma 4-20mA,Trasduttore di pressione industriale da 4 a 20 mA |
||
Product Description

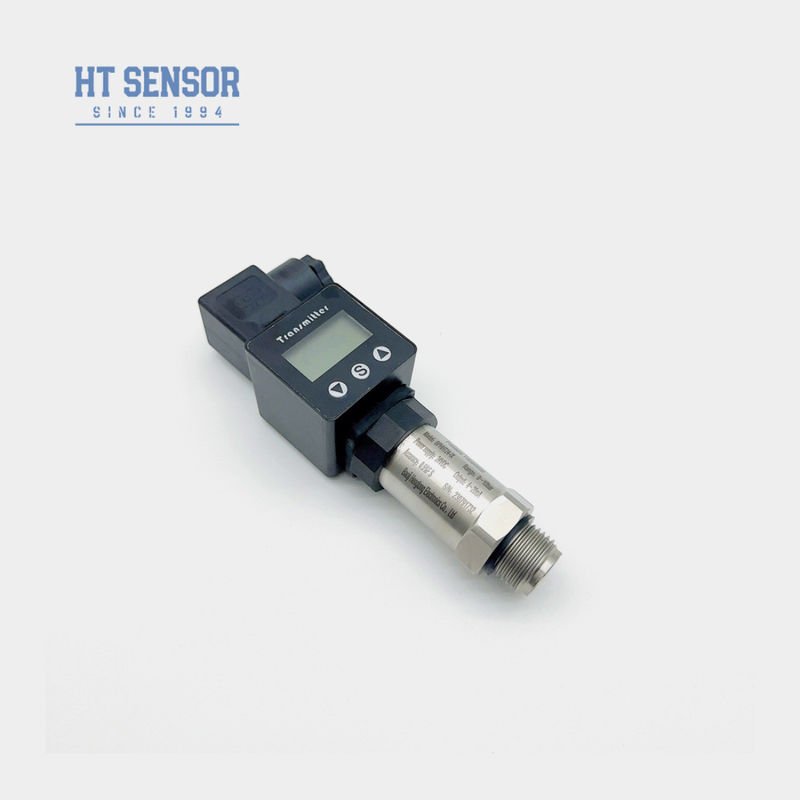

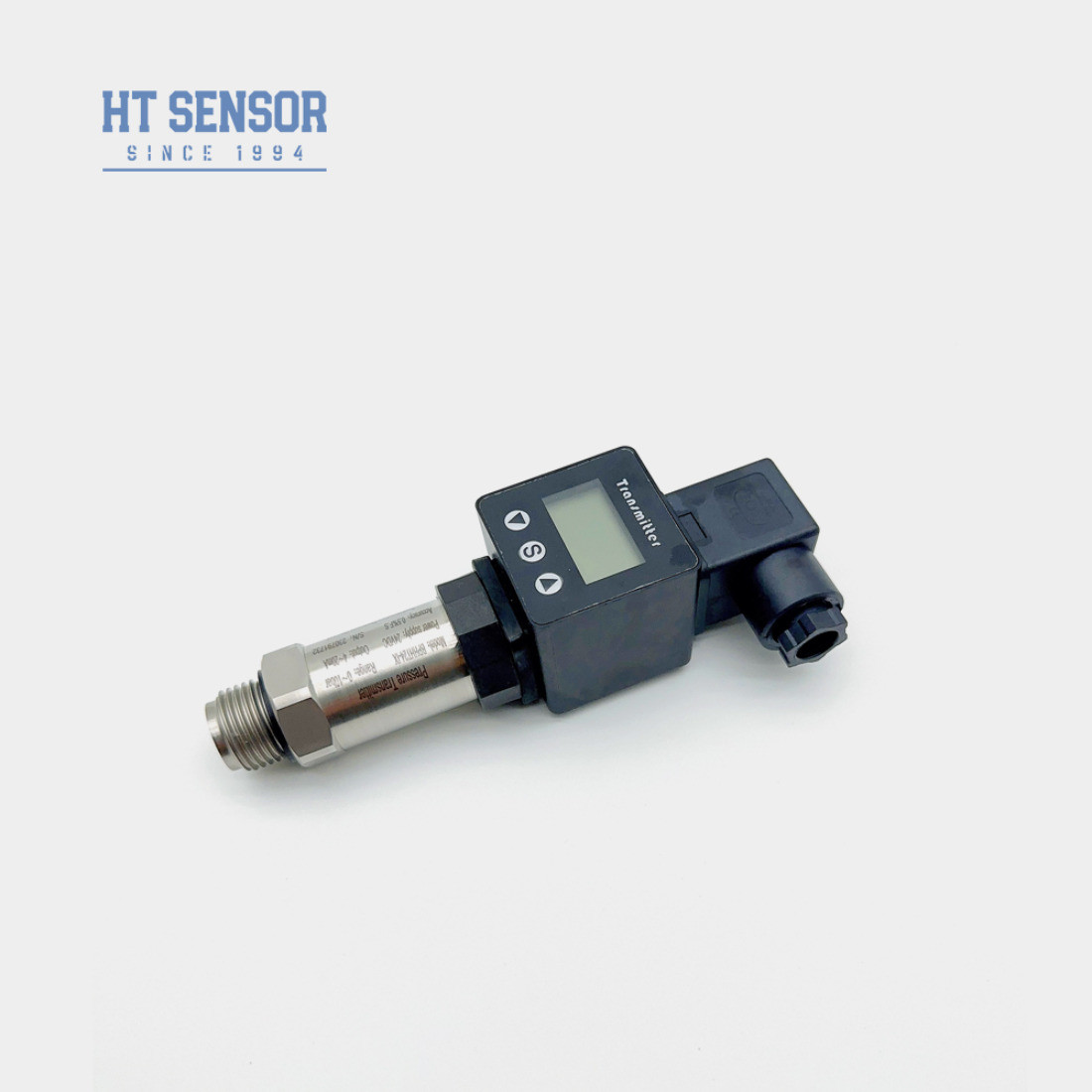

1/2BSP 4-20mA Sensore di pressione del diaframma con display IX
BPHT24 PrisurgenzaTRiscattatore
IntroduzioneSensore di pressione del diaframma:
BPHT24Il sensore di pressione del diaframma di scarico è che la pressione del mezzo agisce direttamente sul diaframma del sensore, in modo che il diaframma generi un micro spostamento proporzionale alla pressione del mezzo,in modo che la resistenza del sensore cambiaIl sensore di pressione a pellicola piatta elastomero adotta materiale importato, processo di isolamento del diaframma, testa senza foro di pressione,non vi è blocco del mezzo viscoso nel processo di misurazione, progettazione strutturale integrata, adatta per rivestimenti chimici, vernici, fango, asfalto, petrolio greggio e altri mezzi viscosi di misurazione e controllo della pressione.
Caratteristiche del prodotto:
- Diverse opzioni di interfaccia di pressione
- Disegnati per applicazioni igieniche per prevenire la scalazione media
- Alta precisione con una struttura in acciaio completamente inossidabile
- Facile da pulire.
- Adatti per la misurazione di gas e liquidi non corrosivi con 316L
- Ideale per la protezione dell'ambiente e l'industria chimica
- Utilizzati nell'industria navale e aeronautica
- Adatti all'uso in ambito medico, biofarmaceutico e per l'igiene alimentareIndustria.
Parametri di prestazione:
| Intervallo di misura | 0~35Kpa...~20MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25°C | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi | 0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70°C ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10g,55Hz 2kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,15 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ̊20 mA | 12 ̊30VDC | 2/3/4 di filo |
| 010/20mA |
3 fili |
|
| 0/1 ¢5V | ||
| 0/110V | ||
| 0.5·4.5V | 5VDC | |
| Protocollo di comunicazione RS485 | 3.6 30 V / batteria | 4 fili |
Esempi di selezione:
Suggerimenti per ordinare:
1Quando si seleziona il prodotto, assicurarsi che il mezzo da misurare sia compatibile con le parti di contatto del prodotto.
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitali.
3. Quando si ordinano trasmettitori con testa di visualizzazione LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
4Per garantire un funzionamento affidabile del prodotto, si raccomanda agli utenti di installare sul posto dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
5. Selezionare il materiale appropriato in base alle caratteristiche del mezzo misurato per evitare l'effetto corrosivo del mezzo sul trasmettitore di pressione.il trasmettitore di pressione di un materiale resistente alla corrosione deve essere selezionato.
6Per garantire l'accuratezza della misurazione, si raccomanda di calibrare regolarmente il trasmettitore di pressione.Il periodo di taratura può essere determinato in base all'ambiente d'uso e ai requisiti..
7. selezionare il livello di protezione appropriato in base ai requisiti effettivi.scegliere un trasmettitore di pressione con un livello di protezione superiore.
8. Pulire regolarmente la superficie del dispositivo per assicurarsi che il cavo sia correttamente collegato.devono essere riparati o sostituiti in tempo.
9Il trasmettitore di pressione a pellicola piatta ha i vantaggi di una lunga durata di vita, un basso consumo di energia, una facile installazione e manutenzione,ma le questioni di cui sopra devono ancora essere prese in considerazione durante l'uso per garantire il suo normale funzionamento e la misurazione accurata della pressione.
| Ordine Guida | ||||||||
| BPHT24 | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IX | Visualizzazione del trasmettitore di pressione | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| Intervallo di misura | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
