Trasmettitore di pressione del diaframma a filo G1/2 con sensore di pressione a prova di esplosione DIN
Product Details
| Modello N.O.: | BPHT24 | Distanza: | 0-10kpa~035mpa |
|---|---|---|---|
| Potenza: | 5Vdc / 12-32Vdc | Prodotto: | 0.5-4.5VDC /4-20mA /0-10VDC |
| Collegamento: | M20*1,5 G1/2 | tipo: | Flusso sensore di pressione del diaframma trasmettitore |
| Medium di misura: | Liquido, gas, colla per bevande e così via. | Grado di precisione: | 00,5% FS |
| Materiale: | Acciaio inossidabile | Personalizzazione: | Disponibile OEM e ODM |
| Evidenziare |
G1/2 Trasmettitore di pressione del diaframma a filo,Trasmettitore di pressione del diaframma con DIN,G1/2 Sensore di pressione a prova di esplosione del filo |
||
Product Description

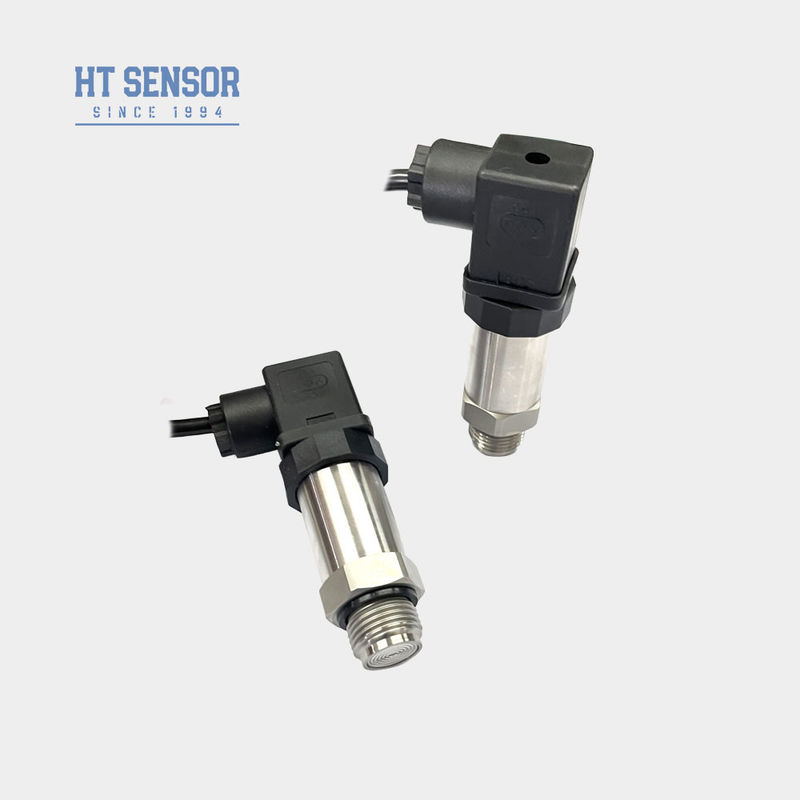

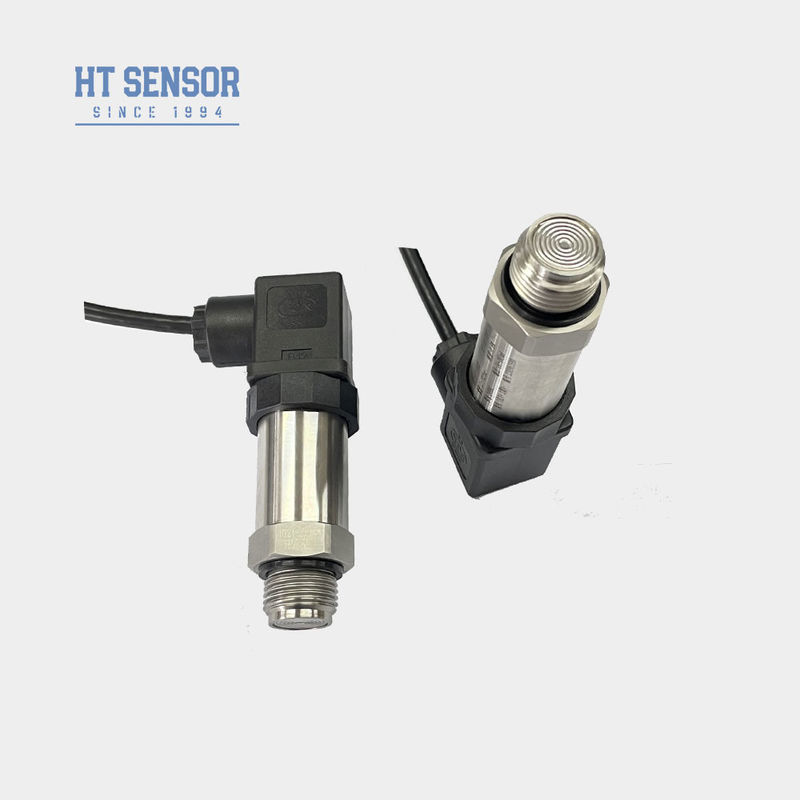

BPHT24 Sensore di pressione del diaframma con DIN
BPHT24Sensore di pressione del diaframma
Introduzione del sensore di pressione del diaframma a scarico:
Il sensore di pressione a diaframma a scarico del tipo BPHT24 adotta come elemento di misurazione del segnale un nucleo di olio isolato in silicio a diaframma di serie HT.Tutti i componenti sono ospitati in un alloggiamento in acciaio inossidabile che converte il segnale del sensore in corrente di uscita standard o segnale di tensione richiesto dal cliente.
Il trasmettitore di pressione a diaframma piatto è composto da un diaframma di tensione e da una parte anteriore in silicio diffuso.Le particelle dure nel mezzo misurato non danneggeranno il diaframma di lavaggio isolatoStruttura compatta, resistenza alla corrosione, resistenza alle vibrazioni, resistenza agli urti di particelle, ampia gamma di compensazione di temperatura.Il tipo anteriore in silicio diffuso adotta il sistema di nucleo in silicio diffuso importato, adotta la tecnologia di sintonizzazione e compensazione digitale, le prestazioni del prodotto sono affidabili e l'output è stabile.
Caratteristiche del prodottodi un'unità di trasmissione della pressione del diaframma a scarico:
1. Vari opzioni di interfaccia di pressione
2. Progettato per applicazioni igieniche per evitare la scalazione media
3. Alta precisione con una struttura in acciaio completamente inossidabile
4Facile da pulire.
Applicazionidi un'unità di trasmissione della pressione del diaframma a scarico:
1. Adatto per misurare gas e liquidi non corrosivi con 316L
2Ideale per la protezione dell'ambiente e l'industria chimica
3Utilizzato nell'industria navale e aeronautica
4. Adatti all'uso nelle industrie mediche, biofarmaceutiche e di igiene alimentare
| Parametri delle prestazionidi un'unità di trasmissione della pressione del sensore di pressione del diaframma | |
| Intervallo di misura | 0~35Kpa...~20MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi | 0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,15 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocollo di comunicazione RS485 | 3.6 ~ 30V / batteria | 4 fili |
| Suggerimenti per ordinare |
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitali.
3. Quando si ordinano trasmettitori con testa di visualizzazione LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
4Per garantire un funzionamento affidabile del prodotto, si raccomanda agli utenti di installare sul posto dispositivi di protezione da fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
5La temperatura nominale di funzionamento dell'anello O in gomma fluorosa è compresa tra -20°C e 250°C. Quando la temperatura di funzionamento del prodotto è inferiore a -20°C, è necessario scegliere una tenuta di anello O in EPDM.
6. La lunghezza di cavo predefinita è di 1,5 m, disponibile in tre materiali. Se non specificato, verrà fornito con materiale di cavo in polietilene.Per favore, specificalo nell'ordine..
7Per requisiti particolari quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o a radiofrequenza, si prega di informare la nostra azienda e specificarli nell'ordine.
| Guida agli ordinidi un'unità di trasmissione della pressione del diaframma a scarico | ||||||||
| BPHT24 | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IX | Visualizzazione del trasmettitore di pressione | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| T | Trasmettitore di pressione resistente alle alte temperature | |||||||
| Intervallo di misura | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
FAQ:
1D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: Alta precisione, durata e prestazioni eccellenti.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo il servizio OEM e ODM.
3Q: Qual è la vostra capacità produttiva?
A: Le nostre strutture di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna.
4D: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.
5D: Qual è il prezzo dei prodotti?
A: Prezzi competitivi con sconti per ordini di grandi quantità o partner a lungo termine.
6. Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
A: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà con le vostre domande in 24 ore, istruzione remota da rete PC èsempre disponibile.
