BPHT24-III Sensore di pressione del diaframma a scarico Trasmettitore di pressione digitale per bevande liquide
Product Details
| Modello N.O.: | BPHT24-III | Distanza: | 0-10kpa~35Mpa |
|---|---|---|---|
| Potenza: | 12-36Vdc | Prodotto: | 4-20mA |
| Materiale di alloggiamento: | Leghe di alluminio | Tipo di pressione: | Pressione di misura, pressione assoluta, sigillata |
| Specificità: | Sensore di pressione del diaframma | Filtro: | G1/2 M20*1,5 1/2NPT |
| Medium di misura: | Liquido, gas, colla per bevande e così via. | Personalizzazione: | Disponibile OEM e ODM |
| Evidenziare |
BPHT24-III Sensore di pressione del diaframma,Sensore digitale di pressione del diaframma,Trasmettitore di pressione digitale per bevande liquide |
||
Product Description

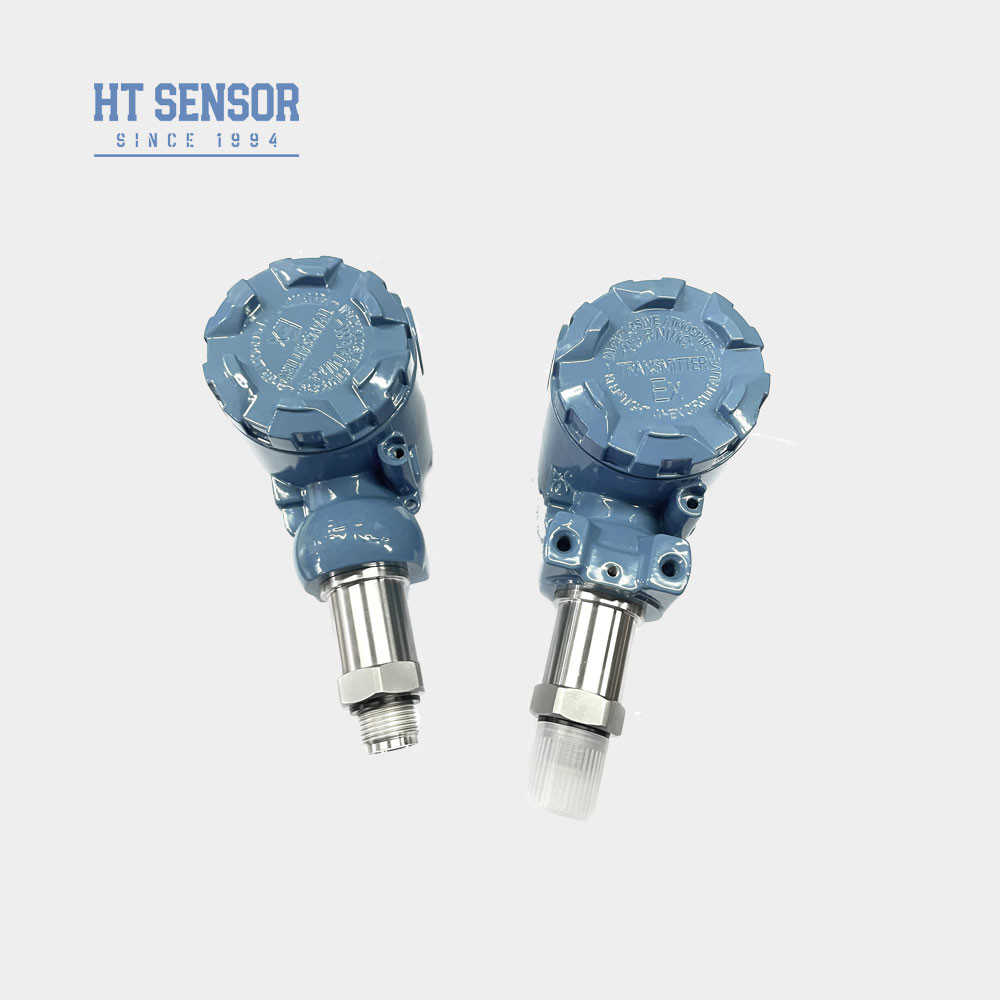

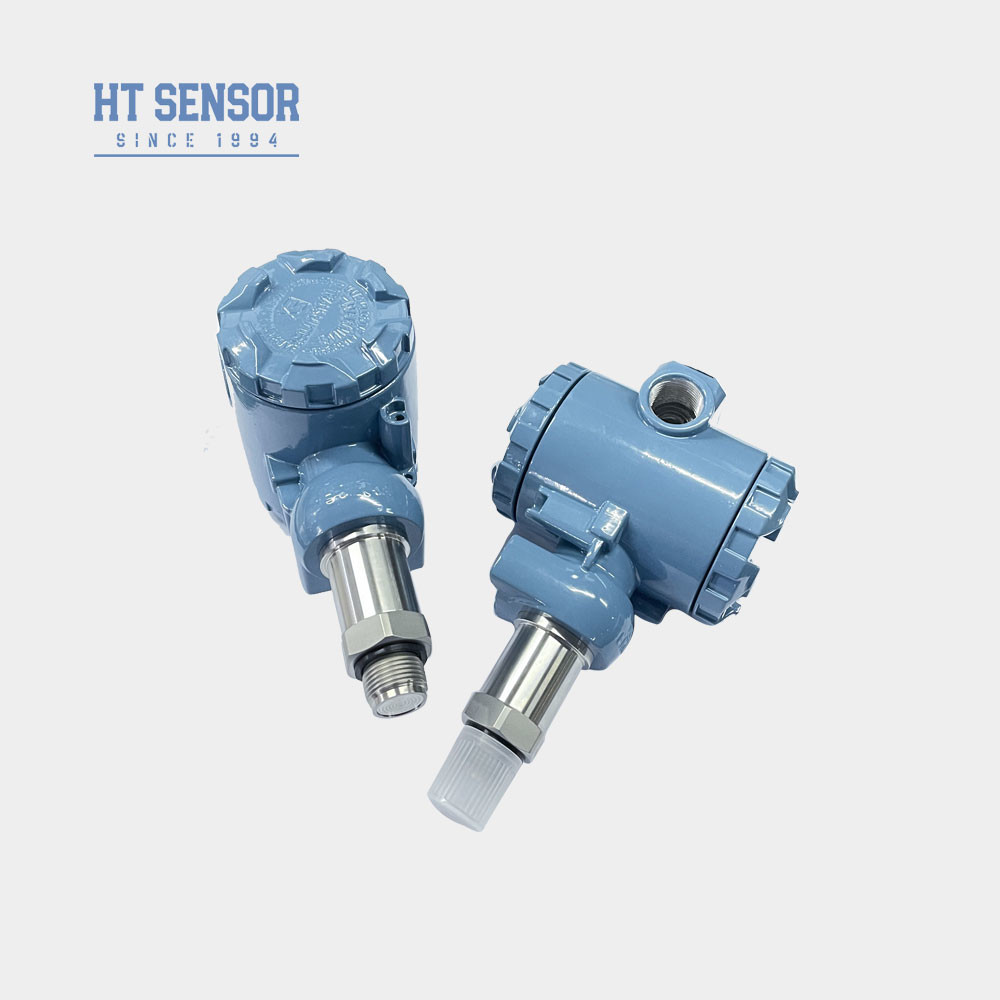

BPHT24-III Sensore di pressione del diaframma trasmettitore per bevande liquide
Trasmettitore di pressione BPHT24-III
Introduzione del sensore di pressione del diaframma a scarico:
Il trasmettitore di pressione a diaframma pieno BPHT24-III utilizza il nucleo di diffusione in silicio a diaframma piatto della serie HT come elemento di misurazione del segnale.Il circuito di elaborazione del segnale si trova nel alloggiamento 2088 e converte il segnale di pressione in segnale di uscita standard- garantire una misurazione affidabile e accurata della pressione in un ambiente igienico.
I trasmettitori di pressione a scarico BPHT24-III sono adatti a prodotti alimentari, bevande, farmaceutici, bioingegneria e altre industrie.Il diaframma di isolamento montato in metallo è saldato direttamente con il giunto di processo per garantire la connessione precisa tra il giunto di processo e il diaframma di misuraIl diaframma in acciaio inossidabile 316L separa il mezzo di misura dal sensore di pressione,e la pressione di processo dal diaframma al sensore piezoresistivo viene trasferita staticamente attraverso un liquido di riempimento omologato per l'igiene.
Caratteristiche del prodottodi un'unità di accensione di potenza inferiore o uguale a 50 W:
2. Progettato per applicazioni igieniche per evitare la scalazione media
3. Alta precisione con una struttura in acciaio completamente inossidabile
4Facile da pulire.un,regolabile e visualizzabile
Applicazionidi un'unità di accensione di potenza inferiore o uguale a 50 W:
1. Adatto per misurare gas e liquidi non corrosivi con 316L
2Ideale per la protezione dell'ambiente e l'industria chimica
3Utilizzato nell'industria navale e aeronautica
4. Adatti all'uso nelle industrie mediche, biofarmaceutiche e di igiene alimentare
| Parametri delle prestazionidi un'unità di accensione di potenza inferiore o uguale a 50 W | |
| Intervallo di misura | 0~35Kpa...~20MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi | 0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,8 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocollo di comunicazione RS485 | 3.6 ~ 30V / batteria | 4 fili |
| Progetto di costruzione | |

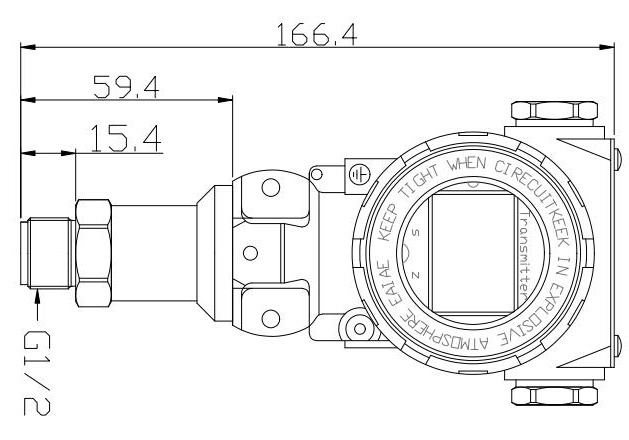

| Dimensione | |
| Suggerimenti per ordinare |
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitali.
3. Quando si ordinano trasmettitori con testa di visualizzazione LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
4Per garantire un funzionamento affidabile del prodotto, si raccomanda agli utenti di installare sul posto dispositivi di protezione da fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
5La temperatura nominale di funzionamento dell'anello O in gomma fluorosa è compresa tra -20°C e 250°C. Quando la temperatura di funzionamento del prodotto è inferiore a -20°C, è necessario scegliere una tenuta di anello O in EPDM.
6. La lunghezza di cavo predefinita è di 1,5 m, disponibile in tre materiali. Se non specificato, verrà fornito con materiale di cavo in polietilene.Per favore, specificalo nell'ordine..
7Per requisiti particolari quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o a radiofrequenza, si prega di informare la nostra azienda e specificarli nell'ordine.

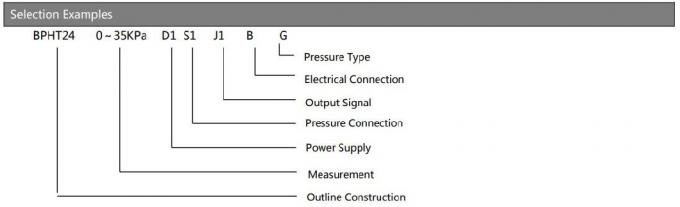

| Guida agli ordini | ||||||||
| BPHT24 | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IX | Visualizzazione del trasmettitore di pressione | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| T | Trasmettitore di pressione resistente alle alte temperature | |||||||
| Intervallo di misura | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

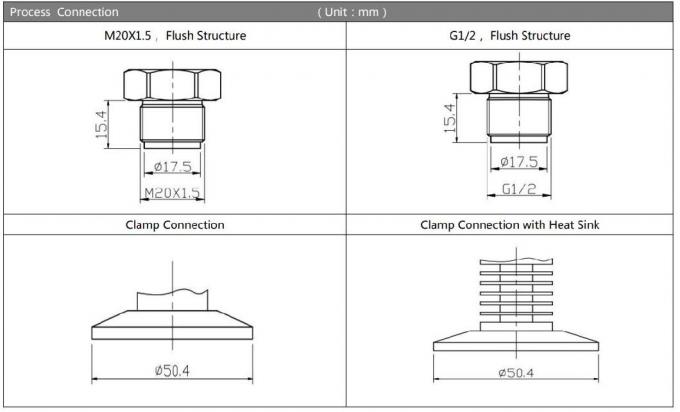

| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altri | |||||||

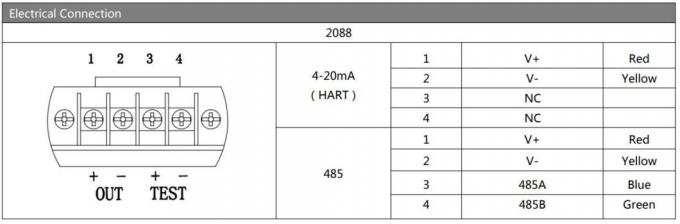

| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
FAQ:
1D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: Alta precisione, durata e prestazioni eccellenti.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo il servizio OEM e ODM.
3Q: Qual è la vostra capacità produttiva?
A: Le nostre strutture di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna.
4D: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.
5D: Qual è il prezzo dei prodotti?
A: Prezzi competitivi con sconti per ordini di grandi quantità o partner a lungo termine.
6. Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
A: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà con le vostre domande in 24 ore, istruzione remota da rete PC èsempre disponibile.
