BP93420D-II Trasmettitore di pressione differenziale con sensore di livello differenziale DIN per la prova di liquidi
Product Details
| Modello: | BP93420D-II | Allineare: | 0-10kpa~2Mpa |
|---|---|---|---|
| Potenza: | 24VDC ((12-32VDC) | Prodotto: | 4-20mA 0-10v E così via |
| Materiale: | Acciaio inossidabile | Filtro: | Maschio e femmina G1/4 M20*1.5 e così via |
| Tipo di pressione: | Sensore del trasmettitore di pressione differenziale | Classe di protezione: | Protezione IP65 |
| Temperatura di esercizio: | 0-60°C | Collegamento: | Big DIN o OEM |
| Evidenziare |
DIN differential pressure transmitter,liquid test differential level sensor,BP93420D-II pressure transmitter with warranty |
||
Product Description

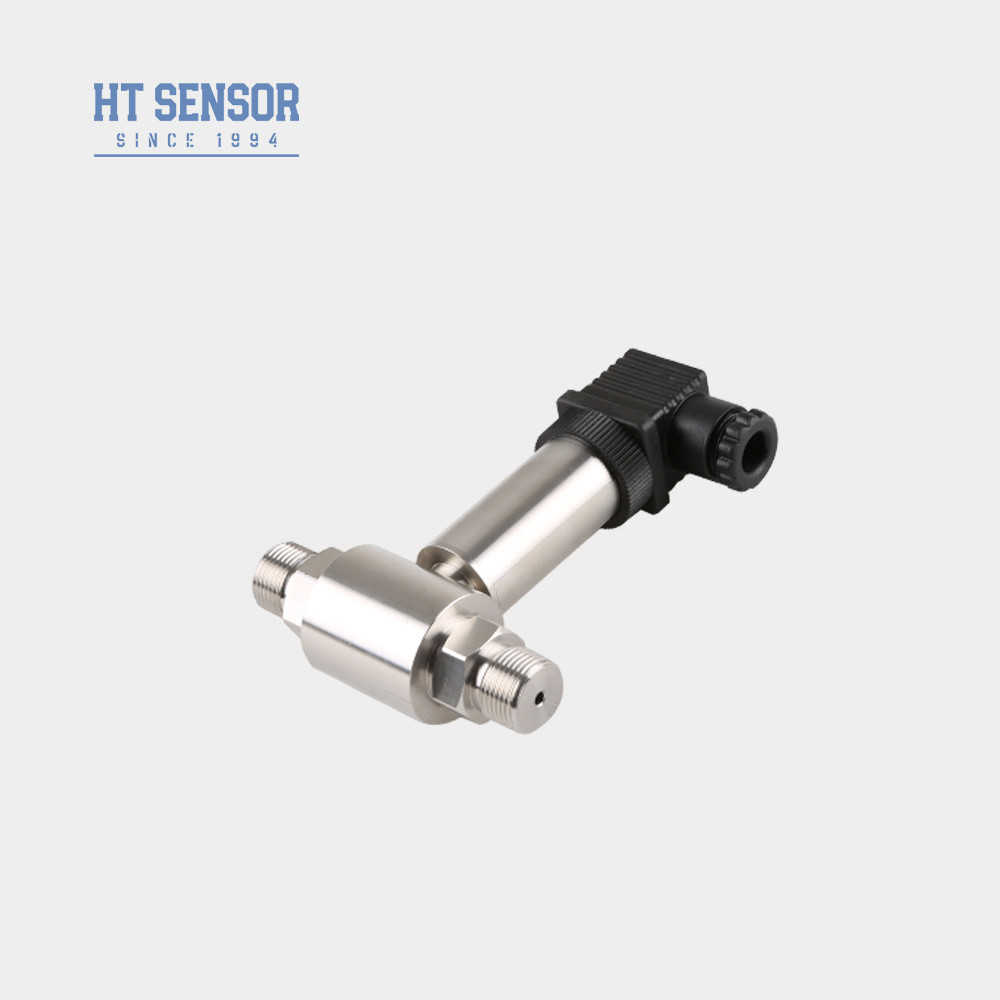

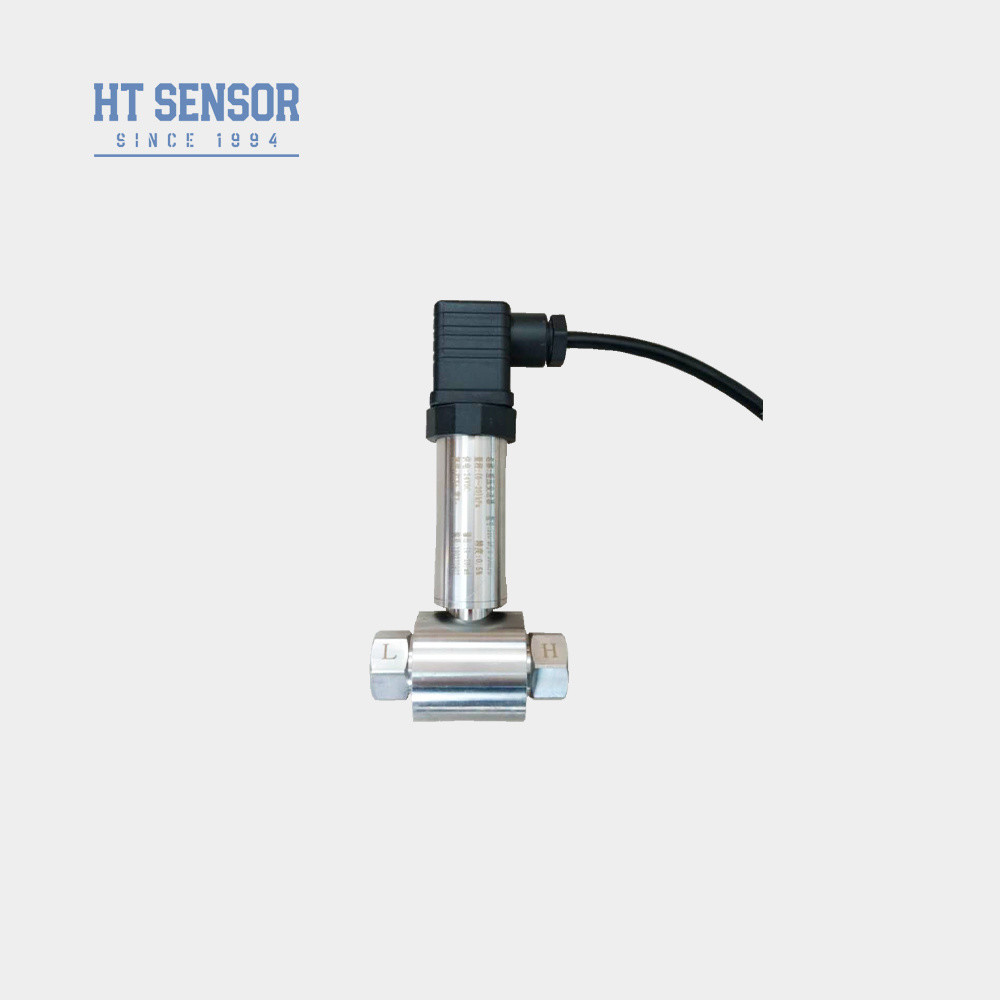

Trasmettitore di pressione differenziale BP93420D-II con DIN per sensore di livello differenziale per test liquidi
BP93420DIIDifferenzialePressioneTrasmettitore
Introduzione del sensore trasmettitore di pressione differenziale:
Il BP93420DII è un trasmettitore di pressione differenziale dotato di un sensore piezoresistivo al silicio a diffusione, con doppie porte di pressione per il collegamento a tubazioni o linee di impulso. Questo dispositivo è progettato per misurare le differenze di pressione sia in mezzi gassosi che liquidi, in grado di gestire sovrapressione, vuoto e condizioni quasi statiche.
Il sensore utilizza un diaframma ceramico a stato solido che si deforma sotto pressione applicata, con la conseguente deformazione che produce una variazione proporzionale della resistenza. Questo segnale viene elaborato da un convertitore elettronico integrato all'interno dell'alloggiamento, che emette un segnale standardizzato da 0–10 V o 4–20 mA.
L'installazione è facilitata da collegamenti filettati, rendendo il trasmettitore adatto a diverse applicazioni industriali e sanitarie. I casi d'uso tipici includono il monitoraggio delle differenze di pressione negli impianti di riscaldamento (tra le linee di mandata e ritorno), nonché il controllo di filtri, ventilatori e compressori.
Caratteristiche del prodottodel sensore trasmettitore di pressione differenziale:
- Il trasmettitore presenta un design strutturale in acciaio inossidabile, che lo rende compatto e facile da installare
- Subisce una rigorosa compensazione della temperatura e un'analisi dell'invecchiamento, garantendo prestazioni stabili e affidabili
- L'interfaccia elettrica può essere selezionata come opzione a innesto o cablaggio diretto.
Applicazioni del sensore trasmettitore di pressione differenziale::
- Adatto per la misurazione della pressione differenziale di vari gas o liquidi in tubazioni di settori come petrolio, chimica, energia e idrologia.
- Applicato in processi industriali in loco come petrolio, chimica, metallurgia, produzione di energia e idrologia
- Misurazione della pressione per tubazioni e camere di combustione
| Parametri di prestazione del sensore trasmettitore di pressione differenziale: | |
|---|---|
| Campo di misura | 0-10KPa……~2MPa |
| Tipo di pressione | Pressione differenziale |
| Sovraccarico unilaterale | ≤3 volte il campo nominale |
| Pressione statica | Il valore minimo tra 5 volte il campo nominale o 7 MPa |
| Precisione @ 25℃ | ±0,25% (Tipico) ±0,5% (Massimo) |
| Ripetibilità | ±0,03% (Tip.) ±0,05%FS (Max.) |
| Isteresi | ±0,03% (Tip.) ±0,05%FS (Max.) |
| Stabilità a lungo termine | ±0,5%F.S/Anno(≤200KPa) ±0,2%F.S/Anno(＞200KPa) |
| Deriva termica dello zero | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Deriva termica di span | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Temperatura di compensazione | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Temperatura di esercizio | -30℃~80℃ |
| Temperatura di stoccaggio | -40℃~100℃ |
| Vibrazione | 10g,55Hz ～ 2kHz |
| Materiale dell'alloggiamento | 304,316L |
| Materiale del diaframma | 316L |
| Resistenza di isolamento | 100MΩ 100VDC |
| Grado di protezione contro le esplosioni | A sicurezza intrinseca e antideflagrante |
| Grado di protezione | IP65 |
| Peso | ~0,45 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 fili |
| 0～10/20mA |
3 fili |
|
| 0/1～5V | ||
| 0,5～4,5V | 5VDC |
| Suggerimenti per l'ordine |
1. Quando si seleziona il prodotto, assicurarsi che il mezzo misurato sia compatibile con le parti a contatto del prodotto.
2. Per garantire un funzionamento affidabile, si consiglia di installare un collettore a tre valvole tra il punto di misurazione e il trasmettitore, garantendo un'applicazione lenta e uniforme della pressione alle camere di pressione positiva e negativa del trasmettitore.
3. Durante l'installazione, è consigliabile posizionare le interfacce di pressione a entrambe le estremità orizzontalmente per ridurre al minimo l'impatto della posizione di installazione sul prodotto.
4. Per esigenze particolari come forti vibrazioni, forza d'urto istantanea, forti interferenze elettromagnetiche o interferenze a radiofrequenza, si prega di informare la nostra azienda e specificare tali esigenze nell'ordine
| Guida all'ordine | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Costruzione del contorno | |||||||
| DII | Trasmettitore di pressione differenziale | |||||||
| Campo di misura | 0-10KPa……~2MPa | |||||||
| Codice | Alimentazione | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altro | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0,5～4,5VDC | |||||
| S4 | 0～10mADC | |||||||
| Codice | Connessione di pressione | |||||||
| J1 | M20×1.5 Maschio | |||||||
| J2 | G1/2 Maschio | |||||||
| J3 | G1/4 Maschio | |||||||
| J4 | 1/2 NPT Maschio | |||||||
| J5 | Altro | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | Spina PG7 | |||||||
| B3 | Uscita cavo sigillato | |||||||
| B4 | Altro | |||||||
| Codice | Tipo di pressione | |||||||
| D | Pressione differenziale | |||||||
