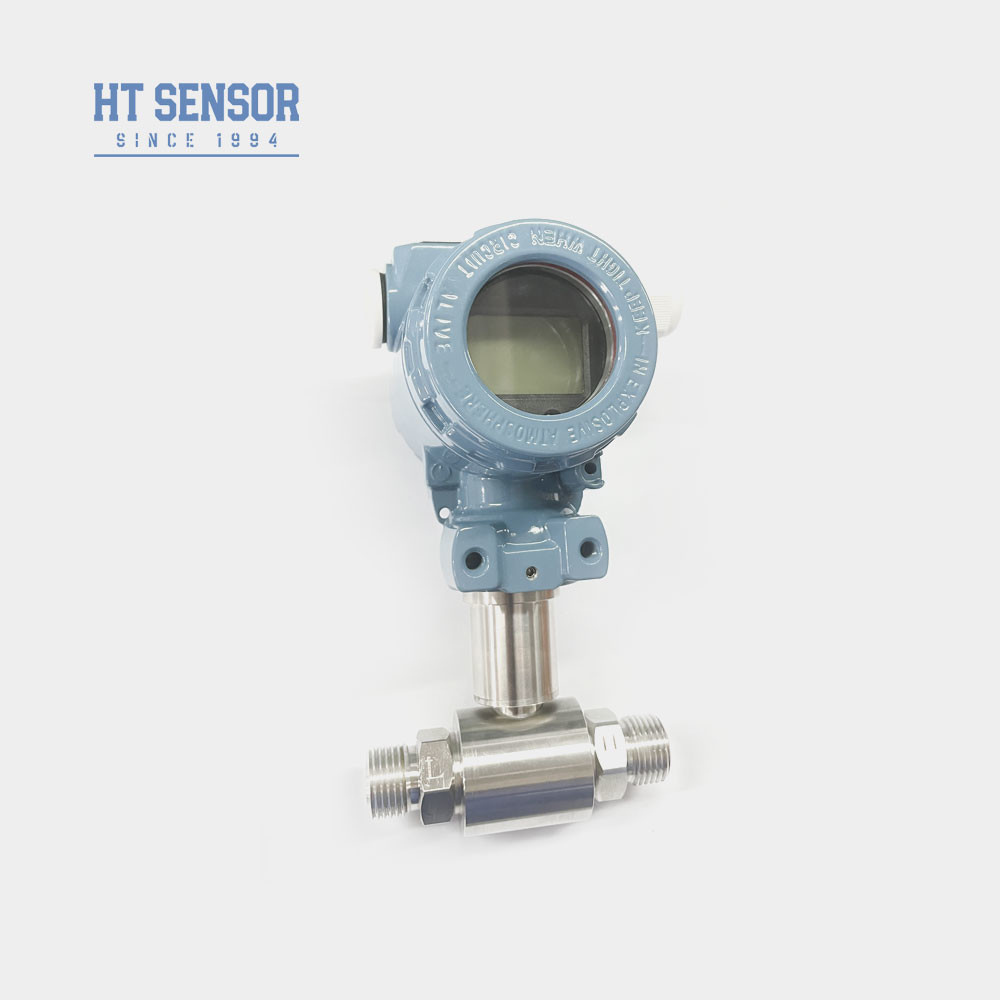

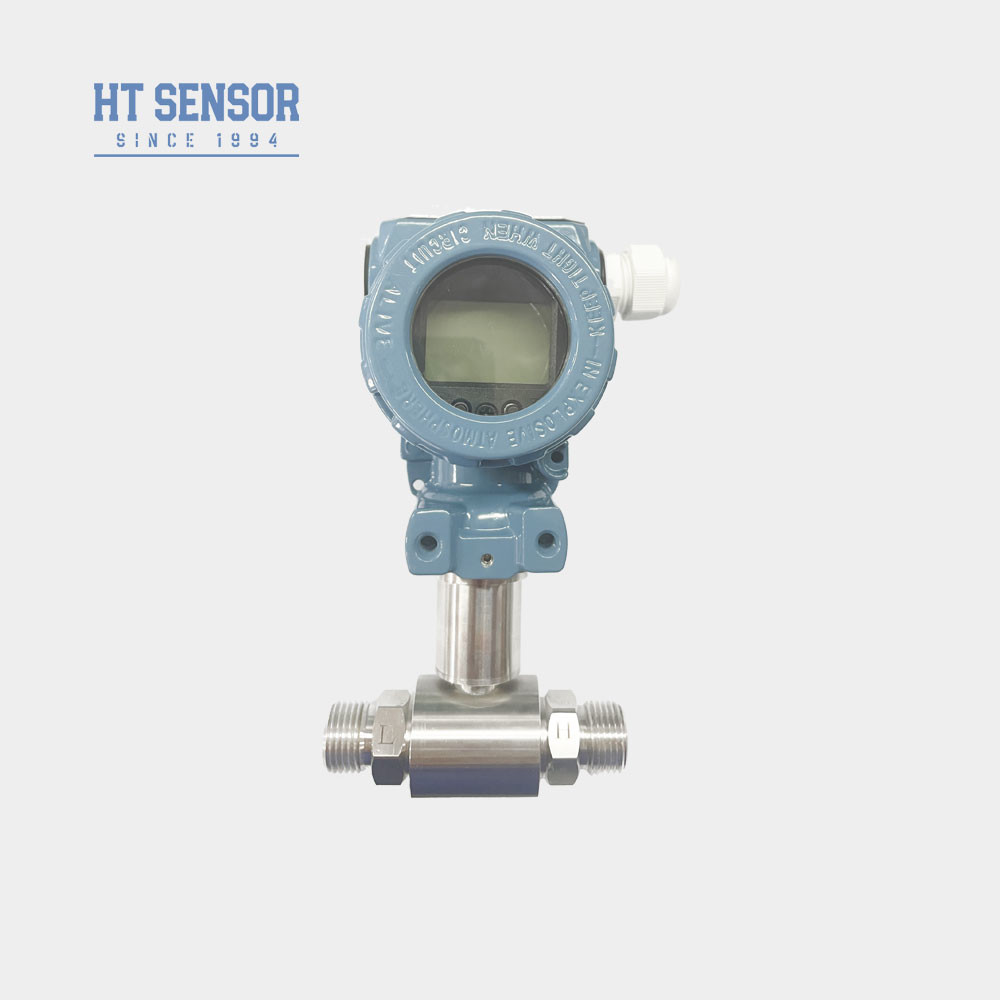

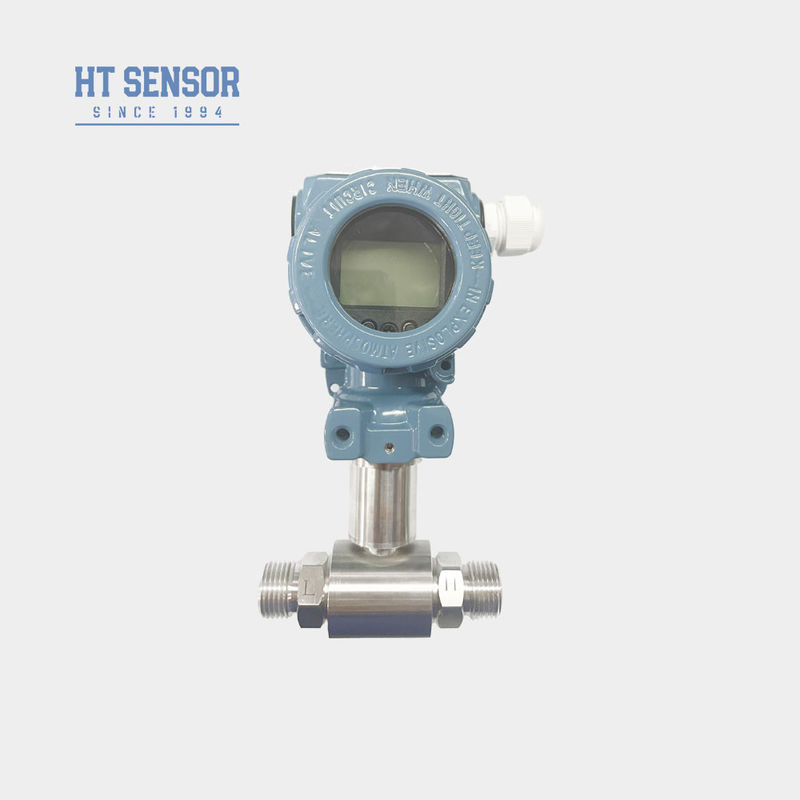

BP93420D-III Sensore del trasmettitore di pressione differenziale per trasmettitore di livello differenziale di acqua e olio
Product Details
| Modello: | BP93420D-II | Distanza: | 0-10kpa~2Mpa |
|---|---|---|---|
| Potenza: | 5VDC 24VDC | Output: | 0.5-4.5V 4-20mA 0-10v E così via |
| Materiale: | Acciaio inossidabile | Filtro: | maschio e femmina |
| Tipo di pressione: | Pressione differenziale | Classe di protezione: | Protezione IP65 |
| Temperatura di lavoro: | 0-60°C | Collegamento: | Big DIN o OEM |
| Evidenziare |
water differential pressure transmitter,oil level differential transmitter,BP93420D-III pressure sensor |
||
Product Description
BP93420D-III Sensore trasmettitore di pressione differenziale per acqua e olio
BP93420DIII Differenziale Pressione Trasmettitore
Introduzione del sensore trasmettitore di pressione differenziale:
Sensore trasmettitore di pressione differenziale BP93420D-III 2088 con sensore di pressione al silicio diffuso. Quando la differenza di pressione del mezzo misurato si trova sul diaframma ondulato su entrambi i lati del sensore, il segnale di uscita del ponte di Wheatstone del chip del sensore ha una buona relazione lineare con la differenza di pressione e la differenza di pressione può essere misurata con precisione. È adatto per la misurazione della differenza di pressione di vari gas e liquidi in condotte in settori come petrolio, chimica, energia elettrica, idrologia e altri. Il trasmettitore di pressione strutturale 2088 adotta un sensore di pressione importato. Compensazione della temperatura del computer per la rifinitura del resistore laser, design della scatola di giunzione integrata. Dotato di un terminale dedicato e display digitale, facile installazione, calibrazione e manutenzione. Per ottenere la misurazione della pressione del fluido e adatto a una varietà di occasioni in ambienti per tutte le stagioni e una varietà di fluidi.
Caratteristiche del prodotto del sensore trasmettitore di pressione differenziale:
- Il trasmettitore presenta un design strutturale in acciaio inossidabile, che lo rende compatto e facile da installare
- Subisce una rigorosa compensazione della temperatura e lo screening dell'invecchiamento, garantendo prestazioni stabili e affidabili
- L'interfaccia elettrica può essere selezionata come opzione plug-in o cablaggio diretto.
Applicazioni del sensore trasmettitore di pressione differenziale:
- Adatto per la misurazione della pressione differenziale di vari gas o liquidi in condotte di settori come petrolio, chimica, energia e idrologia.
- Applicato in processi industriali in loco come petrolio, chimica, metallurgia, produzione di energia e idrologia
- Misurazione della pressione per condotte e camere di combustione
| Parametri di prestazione del sensore trasmettitore di pressione differenziale | |
|---|---|
| Intervallo di misurazione | 0-10KPa……~2MPa |
| Tipo di pressione | Pressione differenziale |
| Sovraccarico unilaterale | ≤3 volte l'intervallo nominale |
| Pressione statica | Il valore minimo tra 5 volte l'intervallo nominale o 7 MPa |
| Precisione @ 25℃ | ±0,25% (Tipico) ±0,5% (Massimo) |
| Ripetibilità | ±0,03% (Tip.) ±0,05%FS (Max.) |
| Isteresi | ±0,03% (Tip.) ±0,05%FS (Max.) |
| Stabilità a lungo termine | ±0,5%F.S/Anno(≤200KPa) ±0,2%F.S/Anno(＞200KPa) |
| Deriva termica zero | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Deriva termica di intervallo | ±0,01%FS/℃(＞100KPa), ±0,02%FS/℃ (≤100Kpa) |
| Compensazione della temperatura | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Temperatura di esercizio | -30℃~80℃ |
| Temperatura di stoccaggio | -40℃~100℃ |
| Vibrazione | 10g,55Hz ～ 2kHz |
| Materiale dell'alloggiamento | 304,316L |
| Materiale del diaframma | 316L |
| Resistenza di isolamento | 100MΩ 100VDC |
| Valutazione antideflagrante | A sicurezza intrinseca e antideflagrante |
| Grado di protezione | IP65 |
| Peso | ~0,45 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 fili |
| 0～10/20mA |
3 fili |
|
| 0/1～5V | ||
| 0,5～4,5V | 5VDC |
| Suggerimenti per l'ordine del sensore trasmettitore di pressione differenziale |
1. Quando si seleziona il prodotto, assicurarsi che il mezzo misurato sia compatibile con le parti a contatto del prodotto.
2. Per garantire un funzionamento affidabile, si consiglia di installare un collettore a tre valvole tra il punto di misurazione e il trasmettitore, garantendo un'applicazione della pressione lenta e uniforme alle camere di pressione positiva e negativa del trasmettitore.
3. Durante l'installazione, è consigliabile posizionare le interfacce di pressione su entrambe le estremità orizzontalmente per ridurre al minimo l'impatto della posizione di installazione sul prodotto.
4. Per esigenze particolari come forti vibrazioni, forza d'urto istantanea, forti interferenze elettromagnetiche o interferenze a radiofrequenza, si prega di informare la nostra azienda e specificare tali esigenze nell'ordine
| Guida all'ordine del sensore trasmettitore di pressione differenziale | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Costruzione del contorno | |||||||
| DII | Trasmettitore di pressione differenziale | |||||||
| Intervallo di misurazione | 0-10KPa……~2MPa | |||||||
| Codice | Alimentazione | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altro | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0,5～4,5VDC | |||||
| S4 | 0～10mADC | |||||||
| Codice | Connessione di pressione | |||||||
| J1 | M20×1.5 Maschio | |||||||
| J2 | G1/2 Maschio | |||||||
| J3 | G1/4 Maschio | |||||||
| J4 | 1/2 NPT Maschio | |||||||
| J5 | Altro | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | Spina PG7 | |||||||
| B3 | Uscita cavo sigillato | |||||||
| B4 | Altro | |||||||
| Codice | Tipo di pressione | |||||||
| D | Pressione differenziale | |||||||
