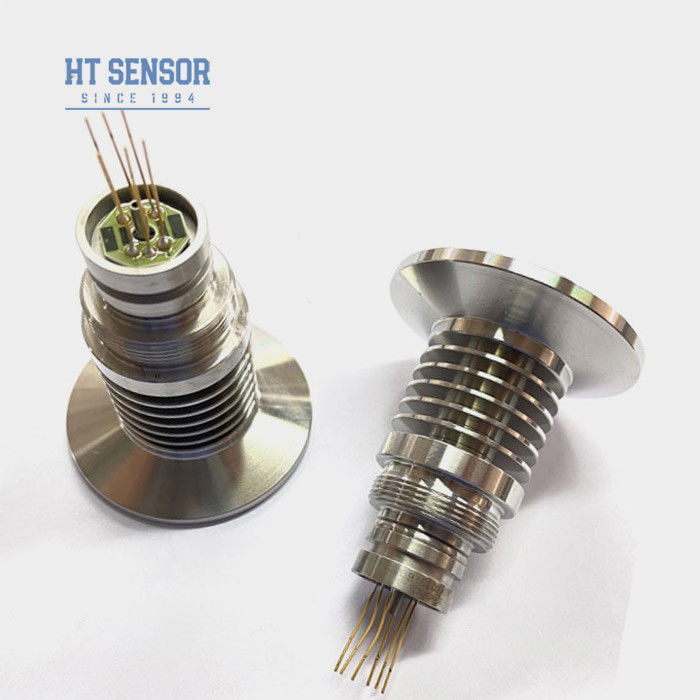

50.4mm Sensore di pressione di silicio diffuso Cella sensore di pressione ad alta temperatura per test liquidi
Dettagli del prodotto
| Modello n.: | HT-IQT-B | Allineare: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Tipo di cablaggio: | Pini Kovar placcati in oro o 4 fili | Mezzo di misurazione: | Aria e liquido |
| Dia: | 50.4 mm | Produzione: | 100mv + 30mv |
| Energia: | 1.5 mA | Tipo: | Sensore di pressione di silicio diffuso |
| Tipo di segnale di uscita: | Analogico | Materiale: | Acciaio inossidabile |
| Personalizzazione: | Disponibile | Richiesta personalizzata | ||
| Evidenziare |
50Sensore di pressione di silicio diffuso da.4 mm,Sensore di pressione di silicio diffuso ad alta temperatura,Sensore di pressione ad alta temperatura per la prova del liquido |
||
Descrizione del prodotto

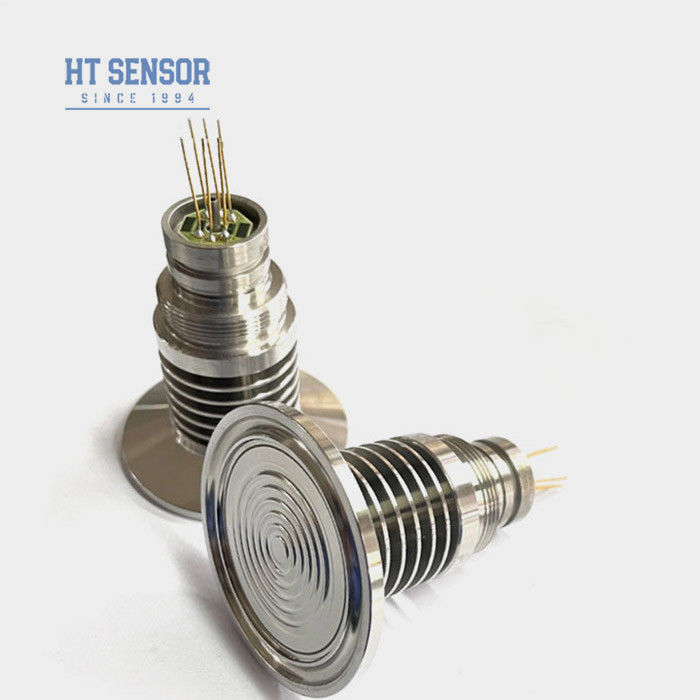

HT-IQT-B 50,4 mm Sensore di pressione di silicio diffuso ad alta temperatura per la prova di liquidi
HT-IQT-B PiezeristivoSilicioSensore di pressione
Introduzione di un sensore di pressione in silicio diffuso ad alta temperatura:
HT-IQT-B è un sensore di pressione in silicio a diffusione ad alta temperatura, sensore di pressione a pinza utilizzando tecnologia di riempimento di olio di silicone usa e getta.intasamento insani e adesivo. Con struttura di dissipatore di calore, adatto per la misurazione di media ad alta temperatura. ampiamente utilizzato in alimenti, farmaceutici, vini e altre industrie sanitarie e il mezzo di misurazione può essere contaminato.
I prodotti di costruzione e dimensioni speciali possono essere personalizzati. Abbiamo una linea di produzione di lotti matura, può completare il compito di produzione in tempo e qualità.
Applicazionicon una lunghezza massima non superiore a 20 mm,:
- Adatti per misurare la pressione di gas e liquidi non corrosivi con 316Lcompatibilità in acciaio inossidabile
- Industria alimentare e bevande
- Controllo dei processi industriali
- Industria farmaceutica
- Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
- Impedenza di ingresso: 2,5KΩ~6KΩ
- Impedenza di uscita: 2,5KΩ~6KΩ
- Connessione elettrica: perni Kovar placcati in oro o fili ad alta temperatura da 100 mm.
| Parametri delle prestazionicon una lunghezza massima non superiore a 20 mm,: | |||||
| Intervallo di misura | Diametro (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Assoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Sigillato | 3500 KPaS | ||||
| Tipologia | Max. | Unità | |||
| Nonlinearità | ± 0.15 | ± 0.3 | % F.S. | ||
| Ripetibilità | 0.05 | 0.1 | % F.S. | ||
| Isteresi | 0.05 | 0.1 | % F.S. | ||
| 0 uscita di compensazione | 0 ± 1 | 0 ± 2 | mV | ||
| Produzione su larga scala | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Temperatura di offset zero. | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temperatura a scala completa. | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Tempore compensato. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura di funzionamento | -20~80 | oC | |||
| Temperatura di conservazione | -40~125 | oC | |||
| Sovraccarico ammissibile | Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa | ||||
| Pressione di esplosione | 5X la scala completa | ||||
| Stabilità a lungo termine | 0.2 % | F.S./anno | |||
| Materiale del diaframma | 316L | ||||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | ||||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | ||||
| Shock | 100 g, 11 ms | ||||
| Tempo di risposta | ≤ 1 ms | ||||
| Sigillo O-ring | Fabbricazione a partire da materie tessili | ||||
| Medio di riempimento | Olio di silicio | ||||
| Peso | ~ 220 g | ||||
| I parametri sono sottoposti a prova alle seguenti condizioni: 1,5 mA @ 25°C | |||||
| Progetto di costruzione | |
| Dimensione |
|
| Connessione elettrica e compensazione |
|
| Esempi di selezione |
| Suggerimenti per ordinare |
tenuta impermeabile richiesta
2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
5Tenere aperta l'entrata di pressione del nucleo di misura della pressione all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.
