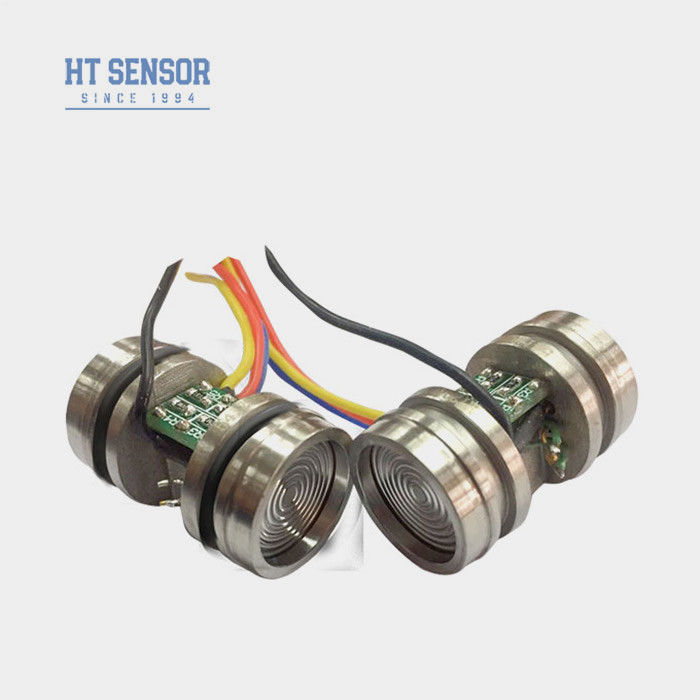

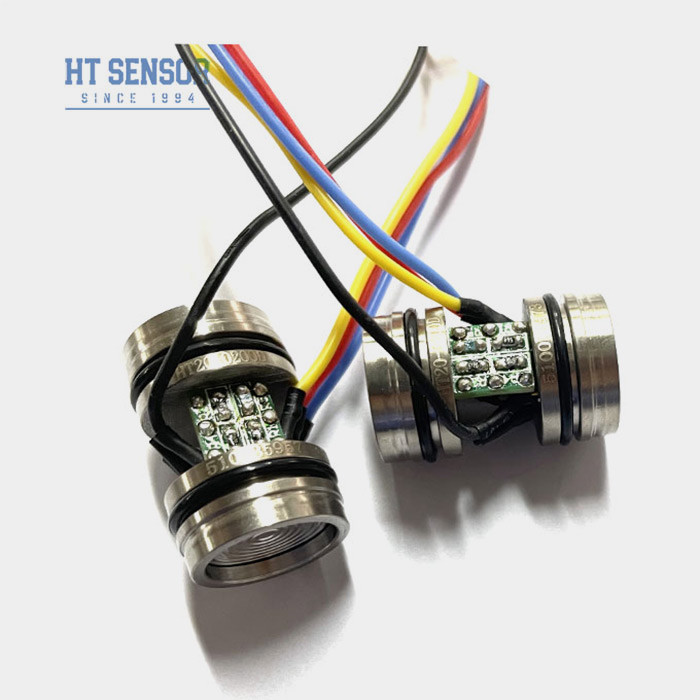

HT20V Sensore di pressione di silicio diffuso 10VDC Piiezoresistivo Cella di sensore di pressione differenziale
Product Details
| Modello n.: | HT20V | Tipo di cablaggio: | Quattro fili |
|---|---|---|---|
| Mezzo di misurazione: | Gas e liquidi | Personalizzato: | Personalizzato |
| Energia: | 10vdc | Pacchetto di trasporto: | cartone |
| Tipo: | Sensore di pressione piezoresistivo differenziale | Tipo di segnale di uscita: | Tipo analogo |
| Materiale: | Acciaio inossidabile | Personalizzazione: | Disponibile | Richiesta personalizzata |
| Evidenziare |
Sensore di pressione di silicio diffuso HT20V,Sensore di pressione del silicio diffuso 10VDC,Sensore di pressione differenziale pieoresistivo a 10 VDC |
||
Product Description
Sensore di pressione di silicio diffuso differenziale HT20V 10VDC per la prova di pressione differenziale
Introduzione di un sensore di pressione in silicio diffuso differenziale:
HT20V è un sensore di pressione differenzialeè un dispositivo sensibile alla pressione differenziale isolato da un doppio diaframma ondulato in acciaio inossidabile.Le misure precise sono ottenute isolando il diaframma e riempiendo l'olio di silicone con l'elemento sensibile alla pressione del silicio. Il sensore adotta il chip di pressione in silicio avanzato internazionale con alta stabilità e alta precisione, e adotta la base sinterizzata progettata dall'ottimizzazione dello stress.Il processo di produzione del sensore comprende:: patch, incollaggio del filo d'oro, saldatura a pellicola, iniezione di olio ad alto vuoto, riduzione dello stress della circolazione a pressione, invecchiamento ad alta temperatura, compensazione della temperatura, ecc.le dimensioni e il metodo di sigillamento dei prodotti generali sono coerenti con i prodotti internazionali di maggior diffusione dello stesso tipoSono ampiamente utilizzati per la misurazione della pressione differenziale e del livello in supporti compatibili in acciaio inossidabile 316L.
Caratteristiche del prodottodi un'unità di controllo di velocità superiore a 20 V,:
- Prestazioni stabili e affidabili
- Alta resistenza alla pressione statica
- Risparmio economico
- Detettorie di pressione differenziale
- Strumenti di taratura della pressione
- Misurazione del livello del liquido
- Fonte di alimentazione: ≤10VDC
- Voltaggio di uscita in modalità comune: 50% dell'input (tipico)
- Impedenza di ingresso:4KΩ~20KΩ
- Impedanza di uscita:2.5KΩ~6KΩ
- Connessione elettrica: filo ad alta temperatura da 100 mm.
| Parametri delle prestazionidi un'unità di controllo di velocità superiore a 20 V,: | ||||
| Intervallo di misura | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Tipologia | Max. | Unità | ||
| Linearità | ± 0.15 | ± 0.3 | % F.S. | |
| Ripetibilità | 0.05 | 0.1 | % F.S. | |
| Isteresi | 0.05 | 0.1 | % F.S. | |
| 0 uscita di compensazione | 0 ± 1 | 0 ± 2 | mV | |
| Produzione su larga scala | ≤ 20KPa | 50 ± 1 | 50 ± 2 | mV |
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |
| Temperatura di offset zero. | ≤ 20KPa | ± 1 | ±2.5 | % F.S. |
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |
| Temperatura a scala completa. | ≤ 20KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |
| Tempore compensato. | ≤ 20KPa | 0 ~ 50 | oC | |
| ≥ 35 kPa | 0 ~ 70 | oC | ||
| Temperatura di funzionamento | -20~80 | oC | ||
| Temperatura di conservazione | -40~125 | oC | ||
| Sovraccarico ammissibile | Prendi il valore più piccolo tra 3 volte la scala completa o 4MPa | |||
| Pressione di esplosione | 5X la scala completa | |||
| Stabilità a lungo termine | 0.2 % | F.S./anno | ||
| Materiale del diaframma | 316L | |||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | |||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | |||
| Shock | 100 g, 11 ms | |||
| Tempo di risposta | ≤ 1 ms | |||
| Sigillo O-ring | Fabbricazione a partire da materie tessili | |||
| Medio di riempimento | Olio di silicio | |||
| Peso | ~ 45 g | |||
| I parametri sono sottoposti a prova alle seguenti condizioni: tensione costante di 10V e temperatura ambiente di 25oC | ||||
| Progetto di costruzionedi un'unità di controllo di velocità superiore a 20 V, | |
| Dimensione |  |
| Altre note: L'estremità di uscita è il terminale positivo. | |
| Connessione elettrica e compensazionedi un'unità di controllo di velocità superiore a 20 V, |
|
| Esempi di selezione |
| Suggerimenti per ordinare |
tenuta impermeabile richiesta
2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
5Tenere aperta l'entrata di pressione del nucleo di misura della pressione all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.
