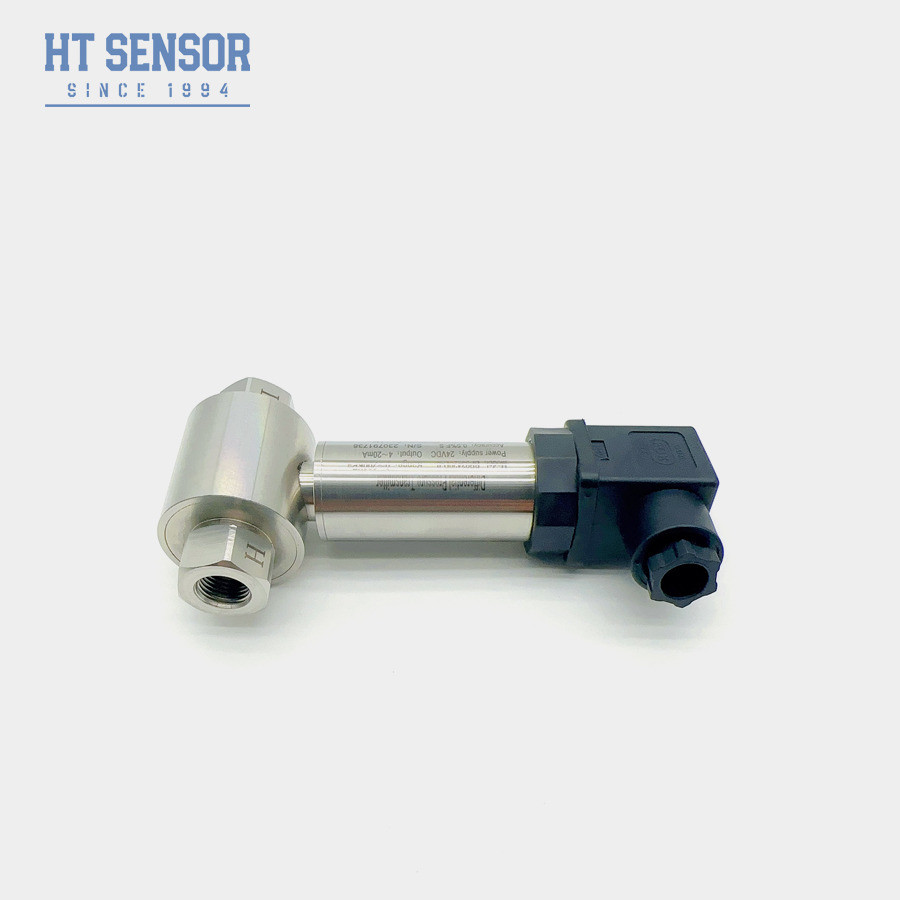

BP93420D-II Sensore di trasmissione della pressione differenziale dell'olio-acqua con sensore di livello DIN
Product Details
| Modello: | BP93420D-II | Distanza: | 0-10kpa~2Mpa |
|---|---|---|---|
| Potenza: | 5VDC 24VDC | uscita: | 0.5-4.5V 4-20mA 0-10v E così via |
| Materiale: | acciaio inossidabile | Filtro: | maschio e femmina |
| Tipo di pressione: | Pressione differenziale | Classe di protezione: | Protezione IP65 |
| Temperatura di lavoro: | 0-60°C | Collegamento: | Big DIN o OEM |
| Evidenziare |
Sensore del trasmettitore di pressione differenziale in acciaio inossidabile,Sensore di trasmettitore di pressione differenziale con DIN,Sensore di pressione differenziale femminile |
||
Product Description
BP93420D-II sensore di trasmissione della pressione differenziale dell'olio e dell'acqua con DIN
BP93420DIIDdifferenzialePrisurgenzaTrasmettitore
Introduzione:
BP93420DII trasmettitore di pressione differenziale con sensore di resistenza alla pressione in silicio a diffusione. Quando la differenza di pressione del diaframma ondulato di mezzo misurato sui lati opposti del sensore,il segnale di uscita del ponte del chip sensore wheatstone aveva una buona relazione lineare con la differenza di pressione, può misurare con precisione la differenza di pressione.industrie dell'energia elettrica e idrologiche quali l'applicazione di condotte in vari gas e liquidi misurazione della pressione differenziale.
Caratteristiche del prodotto:
- Il trasmettitore presenta una struttura in acciaio inossidabile, che lo rende compatto e facile da installare
- È sottoposto a una rigorosa compensazione della temperatura e allo screening di invecchiamento, garantendo prestazioni stabili e affidabili
- L'interfaccia elettrica può essere selezionata come opzione di collegamento o di cablaggio diretto.
Applicazioni:
- Adatto per misurare la pressione differenziale di vari gas o liquidi nelle condotte di industrie come petrolio, chimica, energia e idrologia.
- Applicato nei processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia
- Misurazione della pressione per condotte e camere di forno
| Parametri delle prestazioni | |
|---|---|
| Intervallo di misura | 0-10KPa......~2MPa |
| Tipo di pressione | Pressione differenziale |
| Sovraccarico a un lato | ≤ 3 volte l'intervallo nominale |
| Pressione statica | Valore minimo compreso tra 5 volte l'intervallo nominale o 7 MPa |
| Precisione @ 25°C | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | ±0,03% (tipico) ±0,05%FS (massimo) |
| Isteresi | ±0,03% (tipico) ±0,05%FS (massimo) |
| Stabilità a lungo termine | ± 0,5% F.S./anno ((≤ 200KPa) ± 0,2% F.S./anno ((> 200KPa) |
| Drift a temperatura zero | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Differenze di temperatura | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Temperatura di compensazione | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Temperatura di funzionamento | -30°C~80°C |
| Temperatura di conservazione | -40°C~100°C |
| Vibrazione | 10g,55Hz 2kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Sicurezza intrinseca e resistenza alle esplosioni |
| Classificazione di protezione | Protezione IP65 |
| Peso | ~ 0,45 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
|---|---|---|
| 4 ̊20 mA | 12 ̊30VDC | 2/3/4 di filo |
| 010/20mA |
3 fili |
|
| 0/1 ¢5V | ||
| 0.5·4.5V | 5VDC |
| Suggerimenti per ordinare |
1. Quando si seleziona il prodotto, assicurarsi che il mezzo di misura sia compatibile con le parti in contatto del prodotto.
2Per garantire un funzionamento affidabile, si raccomanda di installare un collettore a tre valvole tra il punto di misura e il trasmettitore.assicurando un'applicazione di pressione lenta ed uniforme alle camere a pressione positiva e negativa del trasmettitore.
3Durante l'installazione, è consigliabile posizionare le interfacce di pressione alle due estremità orizzontalmente per ridurre al minimo l'impatto del luogo di installazione sul prodotto.
4- per esigenze particolari quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o interferenze radiofrequenti,per favore, informi la nostra azienda e specifica questi requisiti nell'ordine
| Guida agli ordini | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| DII | Trasmettitore di pressione differenziale | |||||||
| Intervallo di misura | 0-10KPa......~2MPa | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4 ¢ 20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ̊10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1,5 maschio | |||||||
| J2 | G1/2 Maschio | |||||||
| J3 | G1/4 Maschio | |||||||
| J4 | 1/2 NPT maschio | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| D | Pressione differenziale | |||||||
