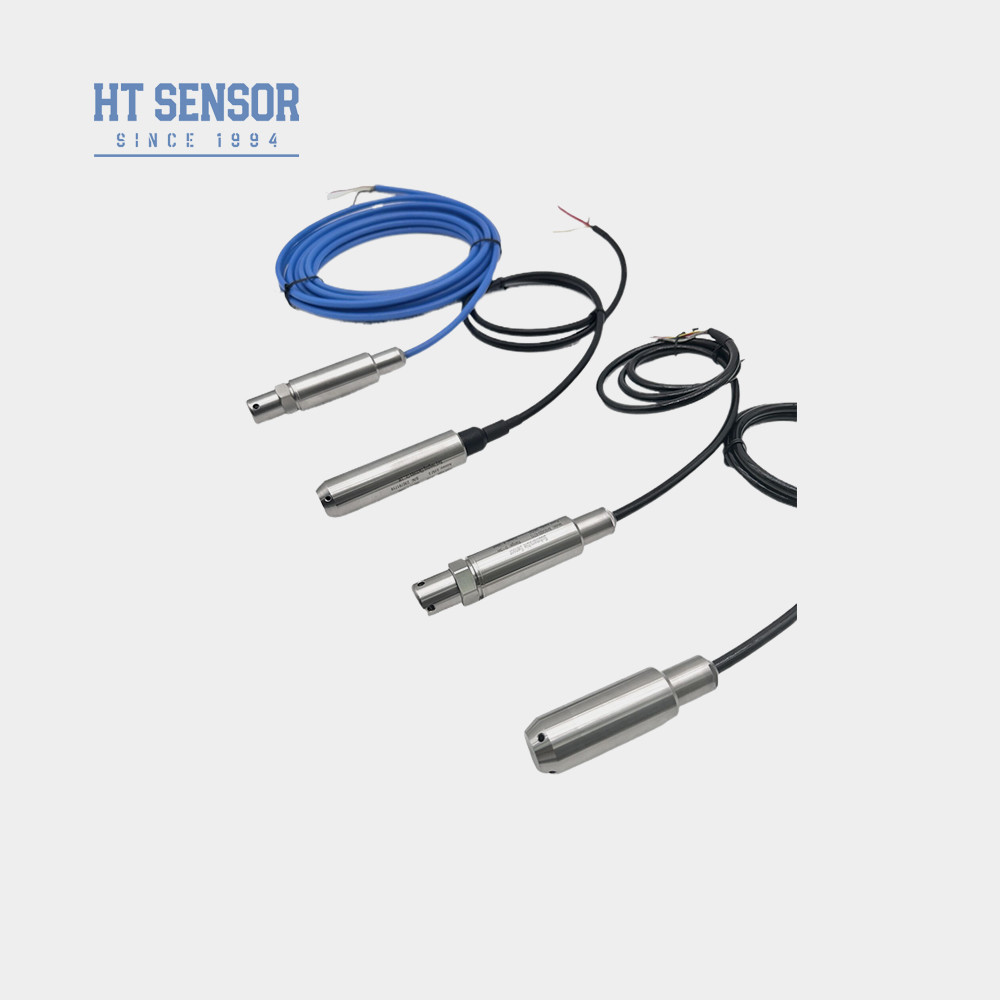

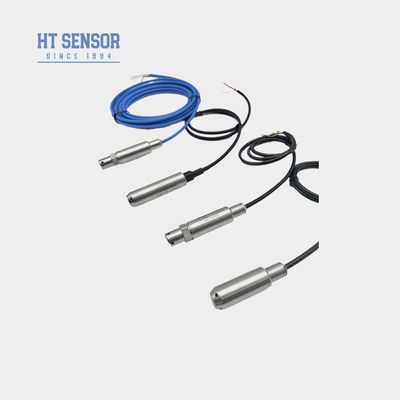

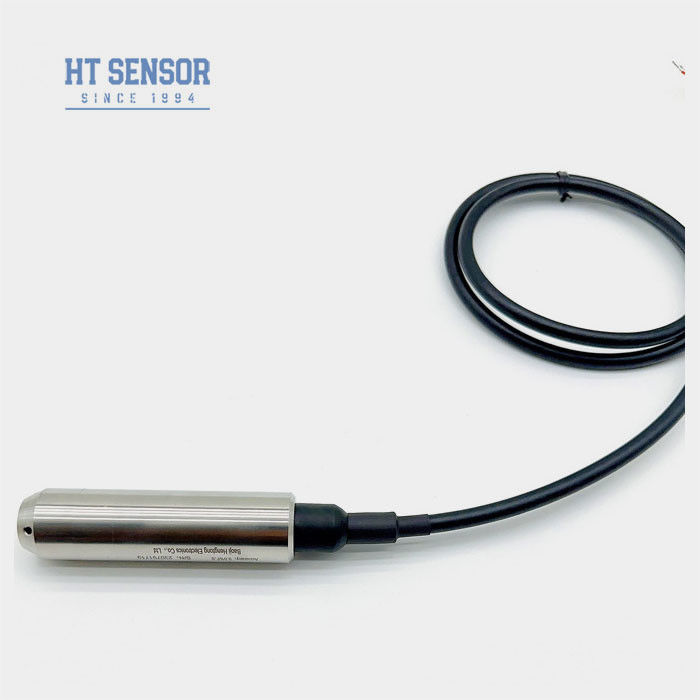

Bh93420-I Trasmettitore di livello dell'acqua 12-36vdc 4-20ma Trasmettitore di livello sommergibile
Dettagli del prodotto
| Modello N.O.: | BH93420-I | Segnale di uscita: | 4-20mA o 0,5-4,5VDC |
|---|---|---|---|
| Distanza: | 0-1mH2O~400mH2O | Accuratezza: | 00,25% o 0,5% |
| Potenza: | 12-32VDC | Materiale del cavo: | PU o PE |
| Medio: | Acqua o olio | Materiale per le abitazioni: | 304 S.S. |
| Valutazione di protezione: | IP 67 | ||
| Evidenziare |
BH93420-I Trasmettitore di livello dell'acqua,Trasmettitore di livello dell'acqua 12vdc,Trasmettitore di livello sommergibile da 4 a 20 ma |
||
Descrizione del prodotto
Trasmettitore di livello dell'acqua 12-36VDC con uscita del segnale 4-20mA
BH93420 Itrasmettitore di livello dell'acqua
Introduzione:
BH93420-I Trasmettitore sommergibile del livello dell'acqua basato sulle caratteristiche del sensore a silicio diffuso.che ha una piccola struttura di transistor al suo interno che può convertire la pressione esterna in una uscita elettrica.
Nel trasmettitore di livello di ingresso di silicio diffuso, il sensore è installato nel mezzo di misurazione.la struttura del transistor all'interno del sensore subirà una piccola deformazione, che farà cambiare il valore della resistenza, con conseguente uscita di un segnale elettrico.
Caratteristiche del prodotto:
- Alloggiamento completo in acciaio inossidabile, adatto a vari ambienti di prova
- Misurazione della sonda di tipo immersione, facile installazione
- Vari tipi di segnale di uscita
- Marcatura a prova di esplosione: ExiaIICT6
- Protezione elevata: IP68
- Cavi PE o PU
Applicazioni:
- Compatibile con 316LSS, liquidi non corrosivi
- Monitoraggio dei livelli idrici in varie applicazioni quali acque reflue, acque industriali e municipali, serbatoi d'acqua, pozzi, fiumi, acque di mare, laghi, ecc.
- Misurazione dei livelli di carburante nei serbatoi diesel e di carburante
Parametri di prestazione:
| Intervallo di misura | 10 m... 400 mH2O |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 2X gamma nominale |
| Precisione @ 25°C | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | ±0,03% (tipico) ±0,05%FS (massimo) |
| Isteresi | ±0,03% (tipico) ±0,05%FS (massimo) |
| Stabilità a lungo termine | ± 0,2% F.S/anno (massimo) |
| Drift a temperatura zero | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Differenze di temperatura | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Temperatura di compensazione | 0-50°C (0-1m. 0-2m ); 0-70°C |
| Temperatura di funzionamento | -20~80°C |
| Temperatura di conservazione | -30-100°C |
| Materiale per le abitazioni | Acciaio inossidabile 304 |
| Materiale del diaframma | Acciaio inossidabile 316L |
| Resistenza all'isolamento | ¥100MΩ@100VDC |
| Classificazione a prova di esplosione | ExiaIICT6 |
| Classificazione di protezione | IP67, IP68 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,3 kg (senza cavo) |
| Materiale del cavo | Polietilene, poliuretano |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ̊20 mA | 12 ̊30VDC | 2/3/4 di filo |
| 010/20mA |
3 fili | |
| 0/1 ¢5V | ||
| 0/110V | ||
| 0.5·4.5V | 5VDC | |
| Protocollo di comunicazione RS485 | 3.6 30 V / batteria | 4 fili |
Suggerimenti per ordinare:
1Si prega di assicurarsi che il mezzo misurato sia compatibile con i componenti del prodotto in contatto con esso durante la selezione.
2. Dovrebbe essere specificata la densità del mezzo misurato.
3Per le forti interferenze elettromagnetiche o radiofrequenti, si prega di fornire dettagli alla nostra azienda e indicarlo nell'ordine.
4Per garantire il funzionamento affidabile del prodotto, si raccomanda agli utenti di installare sul posto dispositivi di protezione da fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
Guida agli ordini:
| BH93420 | Codice | Progetto di costruzione | ||||||
| Io... | Trasmettitore di pressione | |||||||
| Intervallo di misura | 10 m... 400 mH2O | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 3batteria da.6V | |||||||
| D4 | altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4 ¢ 20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ̊10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | S8 | RS485 | |||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
| Codice | Materiale per le abitazioni | |||||||
| 01 | Acciaio inossidabile 304 | |||||||
| 02 | Acciaio inossidabile 316L | |||||||
| Codice | Materiale del cavo | |||||||
| C1 | PE | |||||||
| C2 | PU | |||||||
