1/8NPT Trasmettitore di pressione del silicio Sensore di pressione del livello dell'acqua per la prova di pressione delle condotte
Dettagli del prodotto
| Modello N.O.: | BP157 | Accuratezza: | ± 0,5% |
|---|---|---|---|
| Tipo di connessione: | G1/4,1/4NPT, 1/8NPT | Segnale di uscita: | 4-20mA,0.5-4.5VDC |
| Fornitore di energia: | 24VDC,5VDC | Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata |
| Temperatura trattata: | -20℃~80℃ | Nome del prodotto: | Sensore del trasmettitore di pressione |
| Grado di protezione: | Protezione IP65 | Peso: | 0.2KG |
| Evidenziare |
1/8NPT Trasmettitore di pressione al silicio,Trasmettitore di pressione al silicio per tubazioni,Sensore di pressione del livello dell'acqua per condotte |
||
Descrizione del prodotto
Sensore di pressione del trasmettitore di silicio Sensore di livello dell'acqua per la prova di pressione delle condotte

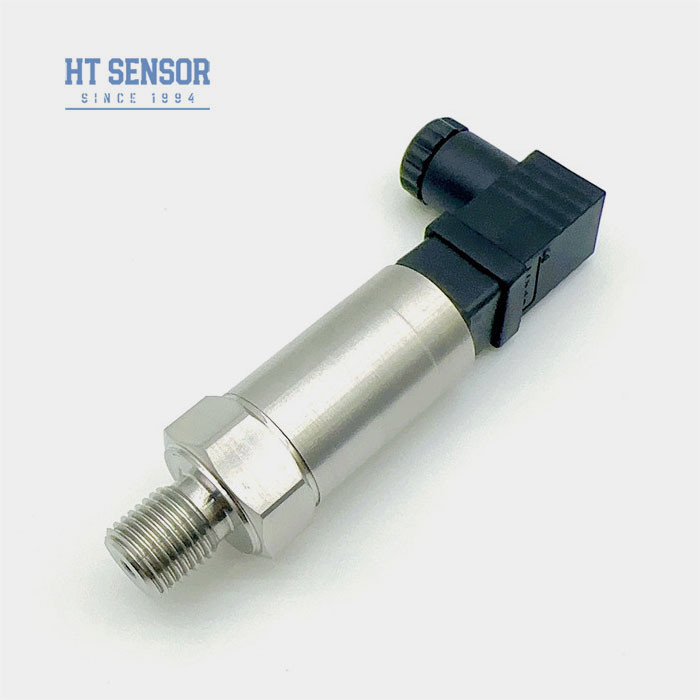

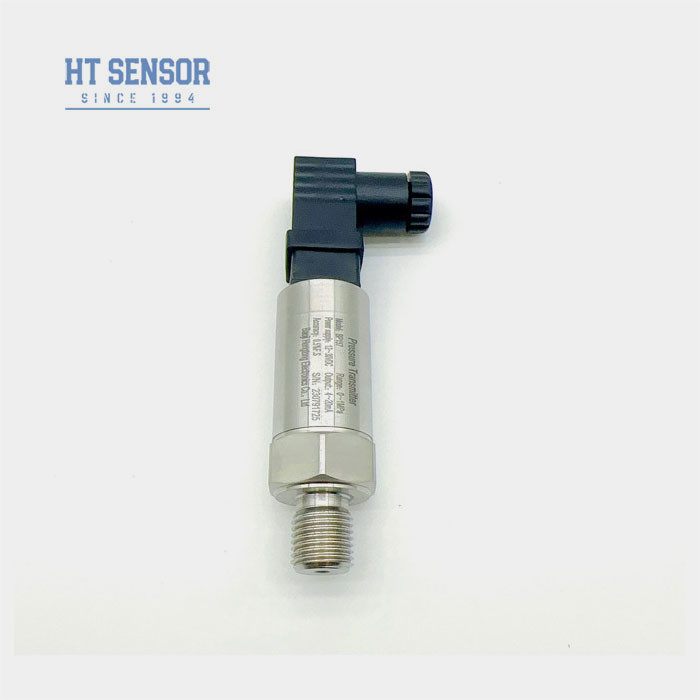

Trasmettitore di pressione BP157
Introduzione del sensore del trasmettitore di pressione:
Il trasmettitore di pressione della serie BP15 utilizza come elemento di misurazione del segnale il nucleo pieno di olio della membrana di isolamento resistente alla pressione in silicio della serie HT.Il circuito di elaborazione del segnale si trova all'interno di un alloggiamento in acciaio inossidabileIl prodotto è stato sottoposto a rigorosi test e screening di invecchiamento di componenti, semilavorati,e prodotti finiti per garantire prestazioni stabili e affidabili.
Caratteristiche del prodotto:
- Progettazione compatta e robusta
- Interferenze anti-elettromagnetiche.
- Saldato completamente sigillato
- Protezione IP65
- Segnali di uscita multipli
Applicazioni:
- Compatibile con acciaio inossidabile 316L, gas e liquidi non corrosivi
- Settore petrolchimico e altri settori industriali
- Compressore d'aria, apparecchiature per il vuoto
- sistemi di controllo idraulici e pneumatici
Parametri di prestazione:
| Intervallo di misura | 0kPa 10kPa... 10MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Pressione di sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25°C | ±0,25% (tipo), ±0,5% (massimo) |
| Ripetibilità e isteresi | 0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Errore di temperatura -Zero | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Errore di temperatura -Trasferenza | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Temperatura di compensazione | 0-50 °C (<35KPa), 0-70 °C (standard) -10~70 (personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Materiale per le abitazioni | 304 SS |
| Materiale del diaframma | 316L SS |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Protezione IP65 |
| Materiale di tenuta | Fabbricazione a partire da prodotti della voce 8528 |
| Pesare | ~ 0,20 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ̊20 mA | 12 ̊30VDC | 2/3/4 di filo |
| 010/20mA |
3 fili |
|
| 0/1 ¢5V | ||
| 0/110V | ||
| 0.5·4.5V | 5VDC |
Guida agli ordini:
| BP15X | Trasmettitore di pressione | ||||||||
| Codice | Progetto di costruzione | ||||||||
| 5 | Tappi Packard | 6 | Cavo di uscita diretto sigillato 1,0 metri | ||||||
| 7 | Mini connettore DIN | 8 | Collettore Hirschmann | ||||||
| Intervallo di misura | 0kPa 10kPa... 10MPa | ||||||||
|
(0-X) Kpa o MPa |
X: Indica l'intervallo di misurazione reale | ||||||||
| Codice | Fornitore di energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Altri | ||||||||
| Codice | Segnale di uscita | ||||||||
| S1 | 4 ¢ 20mADC | S5 | 020mADC | ||||||
| S2 | 1 ′5VDC | S6 | 0 ̊10VDC | ||||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | ||||||
| S4 | 010mADC | ||||||||
| Codice | Connessione a pressione | ||||||||
| J1 | G1/4 | ||||||||
| J2 | G1/8 | ||||||||
| J3 | 1/4 NPT | ||||||||
| J4 | 1/8NPT | ||||||||
| J5 | 7/16-20UNF | ||||||||
| Codice | Tipo di pressione | ||||||||
| G | Pressione di misura | ||||||||
| A | Pressione assoluta | ||||||||
| S | Pressione di riferimento sigillata | ||||||||
