Interruttore di pressione elettronica a ingresso multiplo Temperatura del manometro elettronico
Dettagli del prodotto
| Modello N.O.: | BPK-IIIN | Applicazione: | Industria |
|---|---|---|---|
| Struttura: | Calibro dell'esposizione | Tipo di connessione: | - No, no. |
| Funzione: | Tipo di indicazione locale, controllato da segnale elettrico | Struttura dell'impianto: | - No, no. |
| Caratteristiche del mezzo di misura: | - No, no. | Indicazione della pressione di riferimento: | Calibro dell'esposizione |
| Pacchetto di trasporto: | Imballaggio standard per l'esportazione con cartone | Specificità: | Sensore di pressione in silicio |
| Marchio: | Sensore HT | Origine: | Baoji, Cina |
| Codice S.A.: | 9026209090 | Capacità di alimentazione: | 2000PCS/Month |
| Servizio post-vendita: | Sulla linea | Garanzia: | 2 anni |
| Distanza di misura: | Indicatore di pressione media | Tipo: | Display digitale |
| Accuratezza: | 1 | Visualizzazione: | Digitale |
| Campioni: | US$ 60/Piece 1 pezzo (Min.Order) | Personalizzazione: | Disponibile Richiesta personalizzata |
| Modello: | 1 | ||
| Evidenziare |
Interruttore di pressione elettronica a ingresso multiplo,Interruttore di pressione elettronico RoH,Temperatura del manometro elettronico |
||
Descrizione del prodotto
Indicatore di pressione di ingresso di tipo multiplo Indicatore di temperatura
Descrizione del prodotto
Materiale di plastica nera mostra gli strumenti con comandi

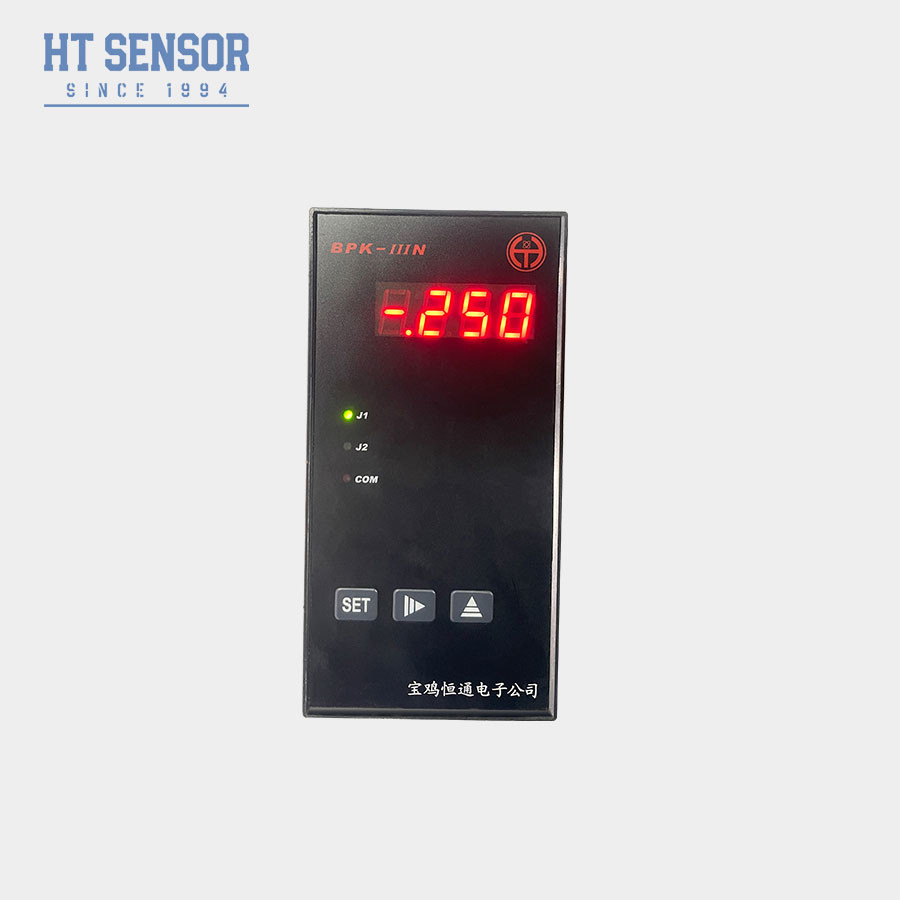

BPK-IIIN manometro/interruttore
Introduzione:
1. Si possono selezionare vari RTD, termocoppie o segnali di ingresso standard (vedi tabella).
2L'output di trasmissione isolato è di 12 bit, la sua portata può essere impostata.
3. due uscite del relè, può essere impostato su alto / basso, tipi di allarme alto/alto-alto o basso/basso-basso.
Specificità
1. tensione di alimentazione:220VAC /24VDC(±10%);
2. temperatura ambiente: 0~50oC; umidità relativa: ≤ 85% gas non corrosivo;
3. Segnale di ingresso, campo di visualizzazione e parametri pertinenti: (vedi tabella 1)
Tabella 1
| Codice del segnale di ingresso | Segnale di ingresso | Dimensione di visualizzazione | Risoluzione | Precisione | Impedanza di ingresso |
| 00 | T TC | 0 ~ 400oC | 1oC | 00,2% | 100 mila. |
| 01 | R TC | 0~1600oC | 1oC | 00,2% | 100 mila. |
| 02 | J TC | 0~1200oC | 1oC | 00,2% | 100 mila. |
| 03 | WRe3-WRe25 TC | 0 ~ 2300oC | 1oC | 00,2% | 100 mila. |
| 04 | B TC | 350-1800 °C | 1oC | 00,2% | 100 mila. |
| 05 | S TC | 0~1600oC | 1oC | 00,2% | 100 mila. |
| 06 | K TC | 0~1300oC | 1oC | 00,2% | 100 mila. |
| 07 | E TC | 0~900oC | 1oC | 00,2% | 100 mila. |
| 08 | RTD Pt100 | -200 ~ 600 °C | 0.1oC | 00,2% | (0,2 mA) |
| 09 | Cu50 RTD | - 50,0 ~ 150,0 °C | 0.1oC | 00,2% | (0,2 mA) |
| 10 | 0~375Ω pressione a distanza | Il limite di portata basso e alto può essere impostato da -1999 a 9999 | L'ambito di visualizzazione è continuo da -1999 a 9999 utilizzando un campione A/D a 16 bit | 00,2% | (0,2 mA) |
| 11 | Divider di corrente da 0 a 75 mV | 00,1% | 100 mila. | ||
| 12 | 0~30 mV | 00,1% | 100 mila. | ||
| 13 | Segnale standard da 0 a 5 V | 00,1% | 100 mila. | ||
| 14 | Segnale standard da 1 a 5 V | 00,1% | 100 mila. | ||
| 15 | Segnale standard da 0 a 10 V | 00,1% | 100 mila. | ||
| 16 | Segnale standard da 0 a 10 mA | 00,1% | 20Ω | ||
| 17 | Segnale standard da 0 a 20 mA | 00,1% | 20Ω | ||
| 18 | Segnale standard da 4 a 20 mA | 00,1% | 20Ω |
Tabella 2
| Segnale di uscita di trasmissione | corrente di uscita | Portata della trasmissione | Voltaggio isolato | - Max, ti prego. Risoluzione |
Precisione | Capacità di carico | Voltaggio a circuito aperto |
| 00 | 4 ~ 20 mA | Trasmettere dati all'interno del campo di applicazione al segnale di corrente standard | 1500 V | 12 bit | 00,3% | ≤ 500Ω | 15V |
| 01 | 0 ~ 20 mA |
Se l'utente ha bisogno di una tensione di uscita di un segnale di trasmissione di uscita,può essere personalizzato dal produttore o auto è collegato con 250 o 500 ohm resistore per 1 ~ 5V o 0 ~ 5V, tensione 0 ~ 10V e resistenza (Nota: la precisione della resistenza influenza direttamente la precisione della tensione di uscita di trasmissione).
5.Relay capacità di contatto di uscita: (cfr. tabella 3)
Tabella 3
| 250 V/120 V | 120V/48V | < 48 V | Vita del relè | ||||
| Climatizzazione | DC | Climatizzazione | DC | Climatizzazione | DC | >100000 volte |
|
| Corrente massima (carico resistivo) | 3A | 2A | 4A | 3A | 5A | 4A | |
| Corrente massima (carico induttivo) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A | |
6E.potenza esterna DC24V/30mAPuò fornire energia al trasmettitore.
7. confunzione di compensazione della temperatura automaticapersensore di termocoppia.
8. confunzione di protezione contro la disconnessione
| Modello | Dimensione del profilo | Dimensione di uscita del pannello ((mm) | Nota |
| BPK-IIIS1 | 160×80×80 ((orizzontale)) | 152+0.8× 76+0.7 | |
| BPK-IIIS2 | 96×48×112 (orizzontale) | 92+0.7× 44+0.5 | |
| BPK-IIIN1 | 80×160×80 (verticale) | 76+0.7×152+0.8 | |
| BPK-IIIN2 | 48×96×112 (verticale) | 44+0.5× 92+0.7 | |
| BPK-IIIF1 | 96×96×112 (quadrato) | 92+0.7× 92+0.7 | |
| BPK-IIIF2 | 48×48×108 (quadrato) | 44+0.5× 44+0.5 | Con lampada di allarme J2 senza relè J2 |
| BPK-IIIF3 | 72×72×112 | 67+0.7× 67+0.7 |
