OEM Flusso del diaframma Pressure Transmitter Clamp Sensore di pressione di livello di silicio
Product Details
| Numero modello.: | BP93420-IQT | Personalizzato: | OEM e ODM |
|---|---|---|---|
| Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata | Pacchetto di trasporto: | Imballaggio standard per l'esportazione con cartone |
| Specificità: | Sensore di pressione in silicio | Codice S.A.: | 9026201090 |
| Tipo: | Diaframma di scarico Sensore di pressione Trasmettitore | grado di precisione: | 00,5% |
| Intervallo di pressione: | - 100kpa... 0kpa ~ 35kpa...3.5MPa | Classificazione IP: | Protezione IP65 |
| Evidenziare |
Trasmettitore di pressione del diaframma a scarico OEM,Clampo per trasmettitore di pressione del diaframma,Sensore di pressione del silicio della pinza |
||
Product Description

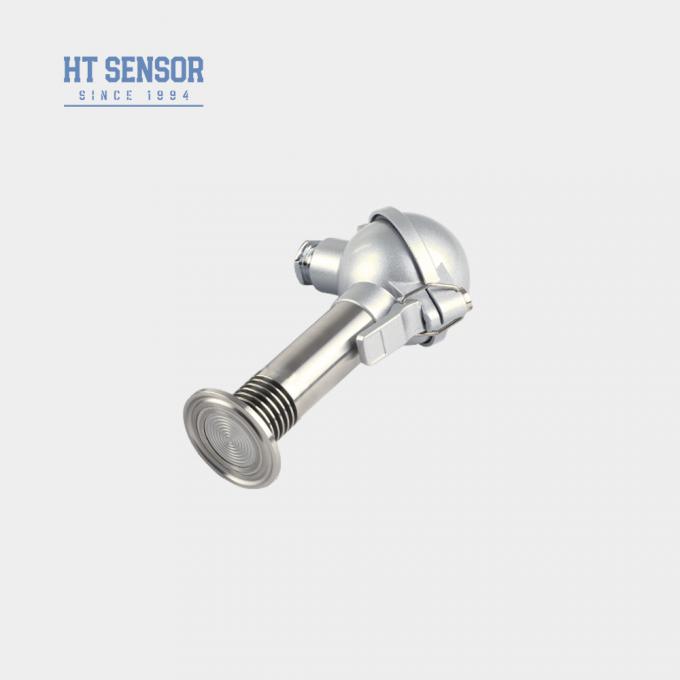

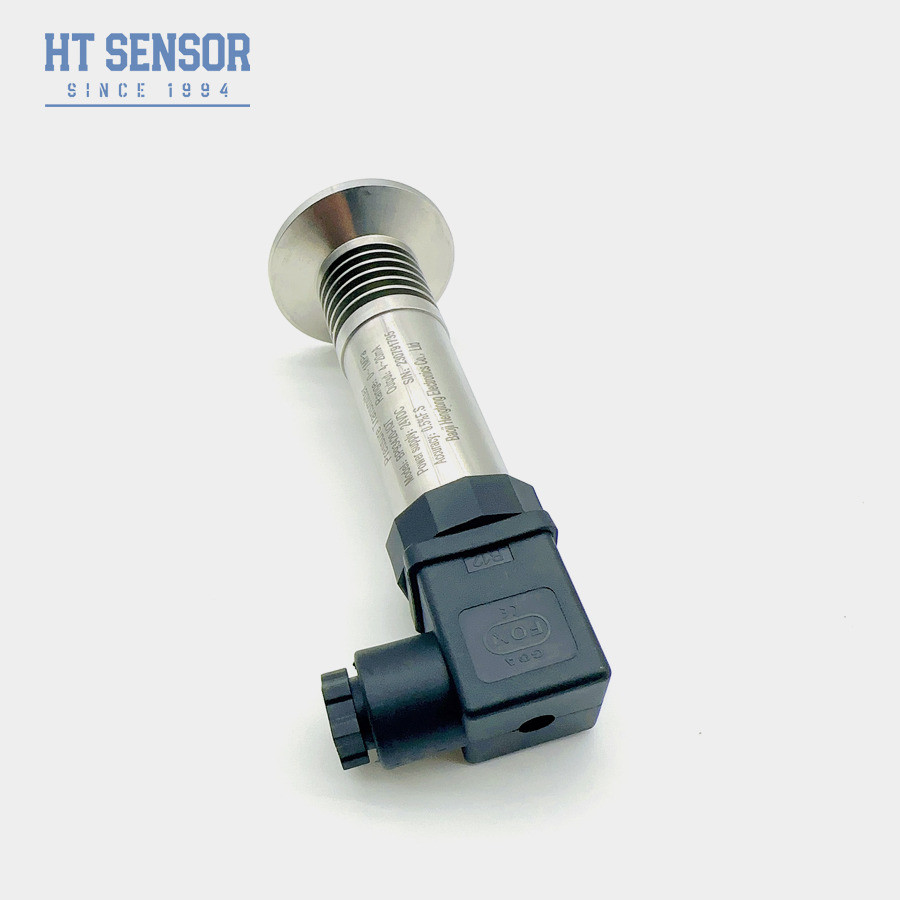

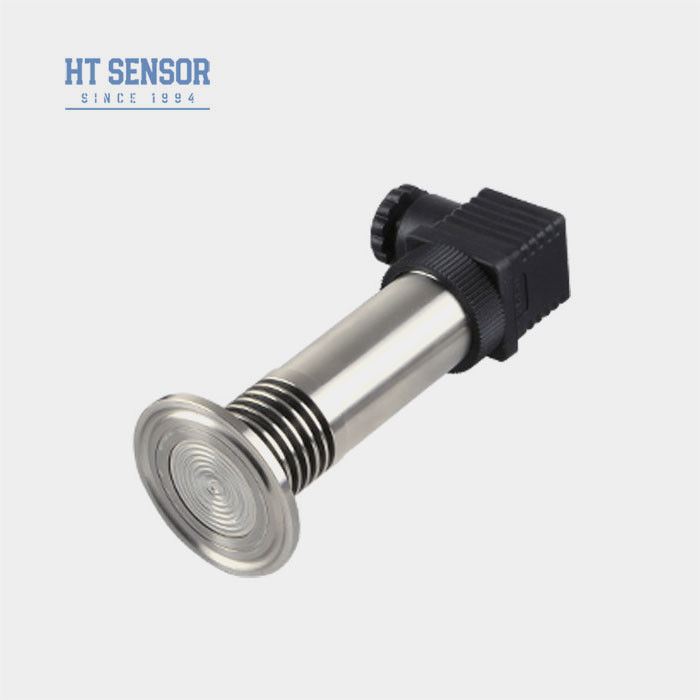

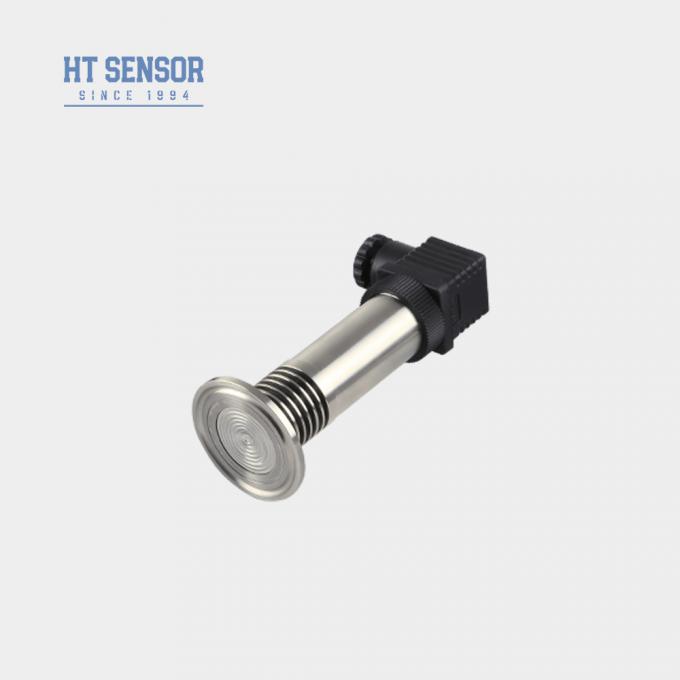

BP93420-IQT Clamp OEM Sensore di pressione del diaframma
BP93420-IQT Trasmettitore di pressione
Introduzione del sensore di pressione del diaframma a scarico:
BP93420-IQT trasmettitore di pressione a diaframma compatto, l'intero prodotto è stato rigorosamente testato da vari progetti, prestazioni stabili e affidabili,il grande diaframma esposto può prevenire efficacemente il blocco del foro di pressione causato dalla cristallizzazione dei mediaIl corpo elastico del sensore di pressione a pellicola piatta adotta materiali importati, tecnologia di isolamento del diaframmae la testa di prova non ha un foro di induzione a pressioneLa struttura integrata è adatta per la misurazione della pressione e il controllo dei media viscosi come i rivestimenti chimici,vernici, fango, asfalto e petrolio greggio.
| Parametri delle prestazionidi sensore di pressione del diaframma: | |
| Intervallo di misura | - 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | ≤ 0,1%FS |
| Isteresi | ≤ 0,1%FS |
| Stabilità a lungo termine | ± 0,1% F.S./anno ((tipico) ± 0,2% F.S./anno ((massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,3 kg |
Caratteristiche del prodottodi sensore di pressione del diaframma:
1- Ampia gamma di misurazioni, varie opzioni di interfaccia di pressione
2Opzioni di segnale di uscita diverse
3. regolabile a zero e a scala completa
4. Alta precisione, connessioni di processo multiple sterili
Applicazionidi sensore di pressione del diaframma:
1. Adatto per misurare gas e liquidi non corrosivi con 316L
2- industrie mediche, biofarmaceutiche e di igiene alimentare per la trasformazione sterile
3Utilizzato nell'industria della carta e della chimica, nonché per la misurazione del livello delle acque reflue e della pressione delle lattine di bevande
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocollo di comunicazione RS485 | 3.6 ~ 30V / batteria | 4 fili |
| Suggerimenti per ordinare |
1Quando si scelgono i prodotti, si prega di assicurarsi che il supporto sia compatibile con la parte di contatto del prodotto in esame.
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono un display digitale.
3. Quando si ordina un trasmettitore con testa di visualizzazione LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
4Per garantire il funzionamento affidabile del prodotto, si consiglia di installare sul posto dispositivi di protezione da fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
5L'intervallo nominale di temperatura di funzionamento dell'anello O in gomma al fluoro è di -20°C-250°C. Quando la temperatura di funzionamento del prodotto è inferiore a -20°C, si deve scegliere l'anello di tenuta di tipo EPDM O.
6La lunghezza di cavo predefinita è di 1,5 m e ci sono tre materiali tra cui scegliere.Se hai bisogno di un altro materiale per il cavo, specificarlo nel modulo d'ordine.
7In caso di forti vibrazioni, forza di impatto istantanea, forte interferenza elettromagnetica o radio-frequenza e altri requisiti speciali, si prega di informare la nostra società e indicare nell'ordine.

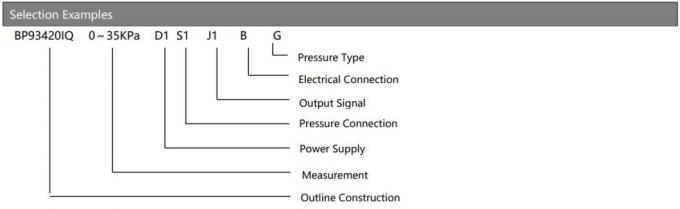

| Guida d'ordine del sensore di pressione del diaframma a scarico | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IB | Trasmettitore di pressione generale | IX | Visualizzazione del trasmettitore di pressione | |||||
| IE | Trasmettitore di pressione per l'aviazione resistente agli urti | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| Se | Trasmettitore di pressione a prova di umidità | IIE/IIIE | Trasmettitore di pressione generale/display | |||||
| IN | Trasmettitore di pressione dedicato per aria condizionata | |||||||
| IC | Trasmettitore ad alta pressione a temperatura | |||||||
| QI1/QI2 | Grandi diaframmi/trasmettitori ad alta pressione | |||||||
| Intervallo di misura | - 100 kPa... 0 kPa~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

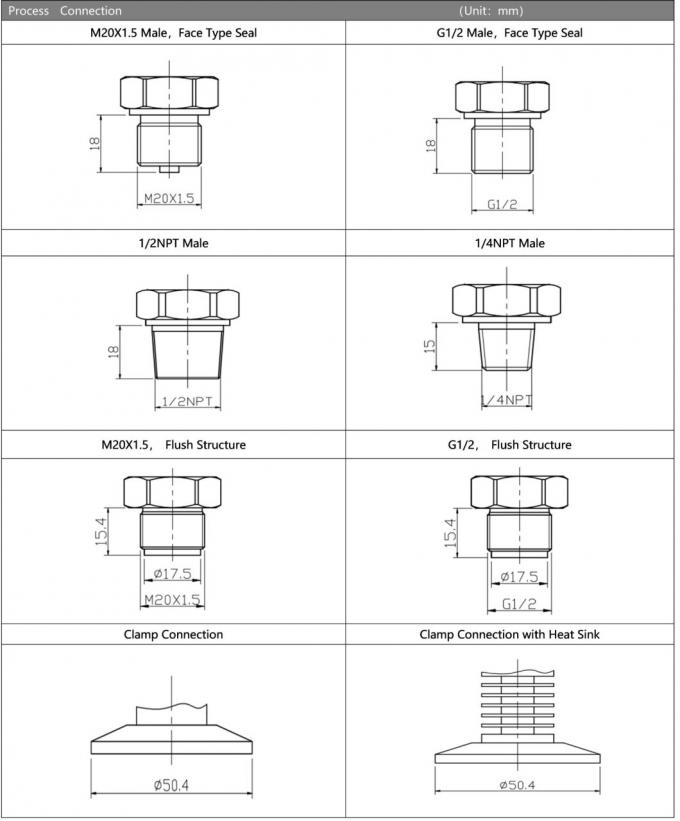

| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altri | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
FAQ:
1D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: Alta precisione, durata e prestazioni eccellenti.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo il servizio OEM e ODM
3Q: Qual è la vostra capacità produttiva?
A: Le nostre strutture di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna.
4D: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.
5D: Qual è il prezzo dei prodotti?
A: Prezzi competitivi con sconti per ordini di grandi quantità o partner a lungo termine.
6. Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
A: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà con le vostre domande in 24 ore, istruzione remota da rete PC èsempre disponibile.
