Trasmettitore di pressione OEM tipo morsetto Hengtong con sensore di pressione ad alta resistenza alle temperature
Product Details
| Numero modello.: | BP93420-IQT | Classificazione di protezione: | ip65 |
|---|---|---|---|
| Materiale per le abitazioni: | SS304 | Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata |
| Specificità: | Sensore di pressione in silicio | Marchio: | Sensore HT |
| Origine: | Baoji, Cina | Codice SA: | 9026201090 |
| Tipo di struttura: | Trasmettitore di pressione di silicio diffuso | Medium di misura: | Liquido |
| grado di precisione: | 00,5% | Intervallo di pressione: | - 100kpa... 0kpa ~ 35kpa...3.5MPa |
| Personalizzazione: | Disponibile OEM e ODM | Modello: | BP93420-IQT |
| Evidenziare |
clamp type pressure transmitter,high temperature pressure sensor,OEM pressure transmitter sensor |
||
Product Description
Descrizione del prodotto

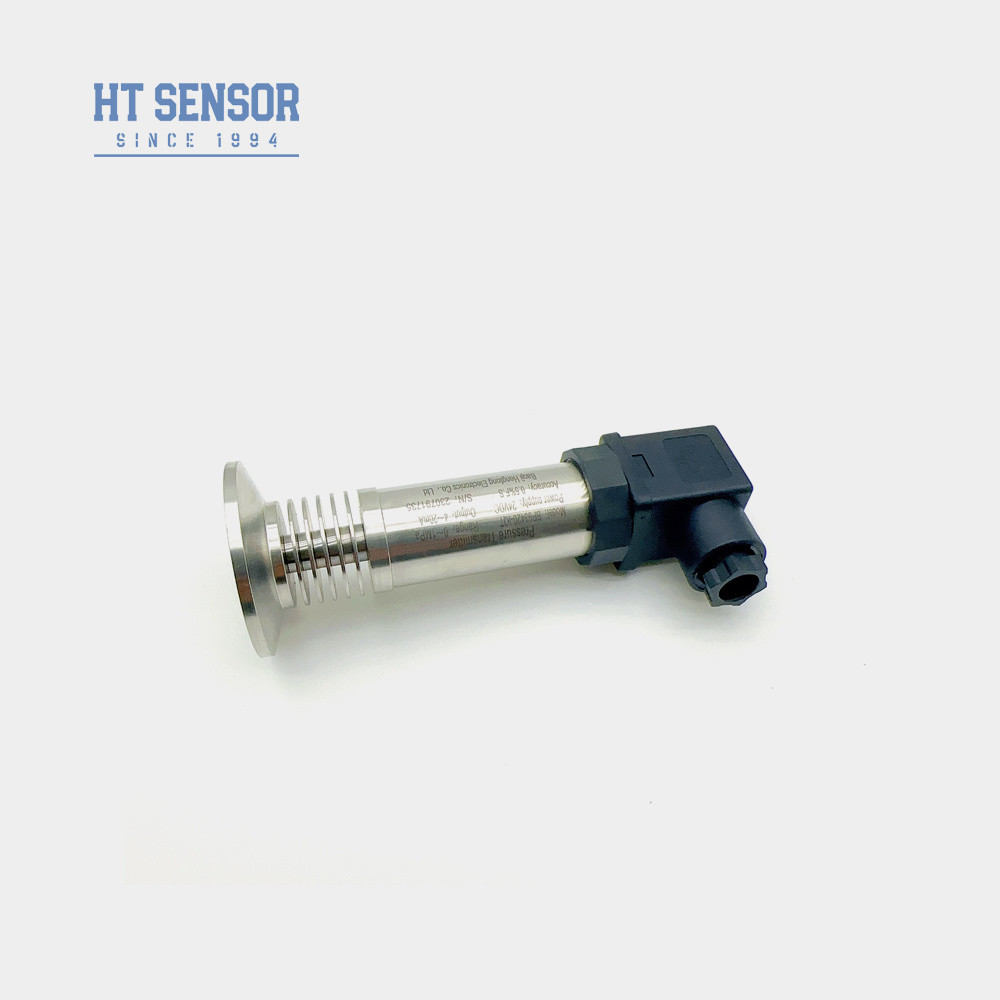

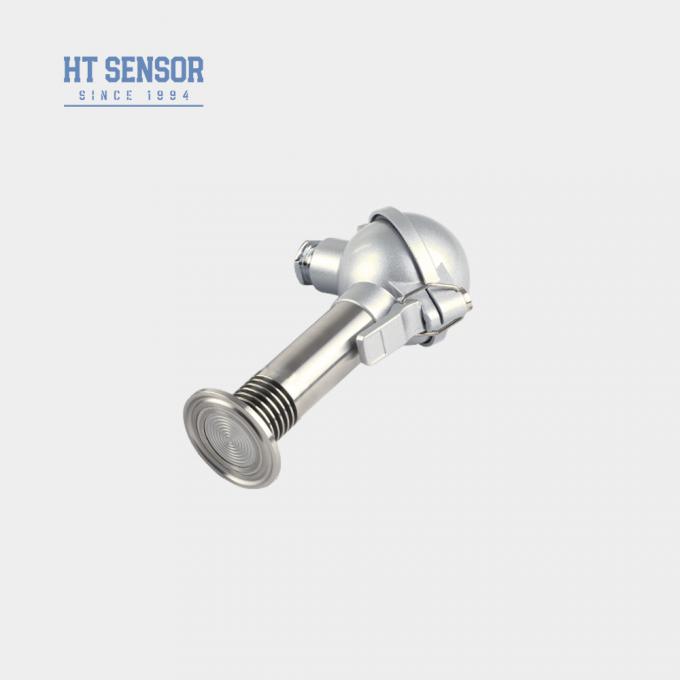

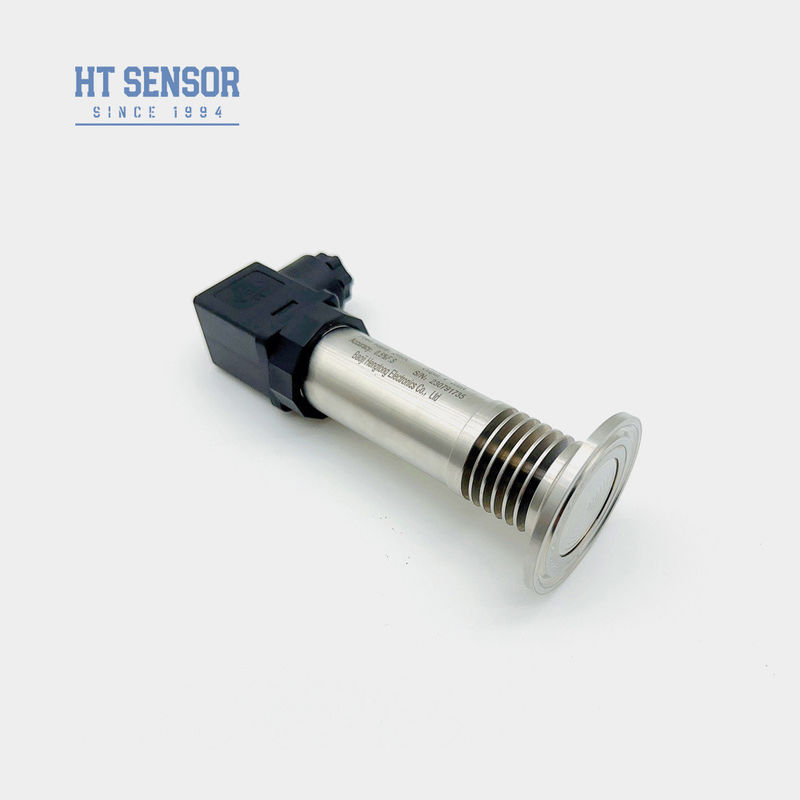

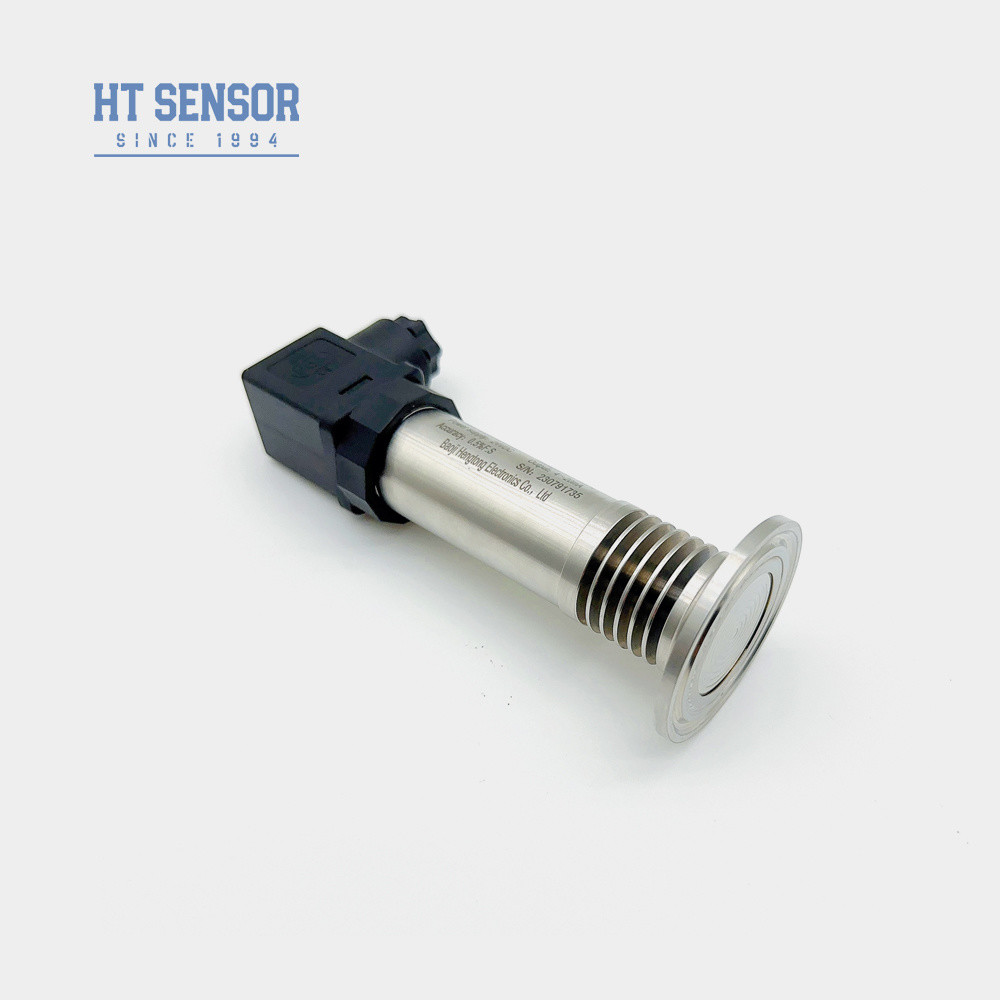

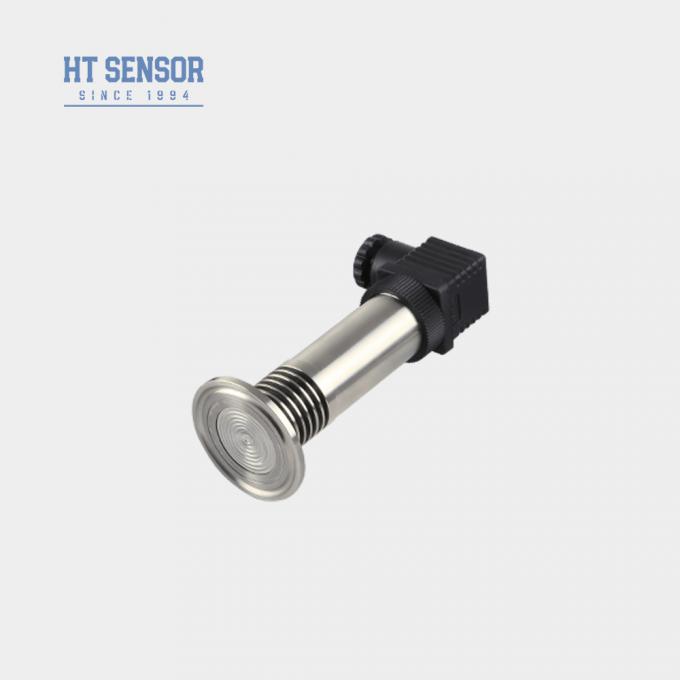

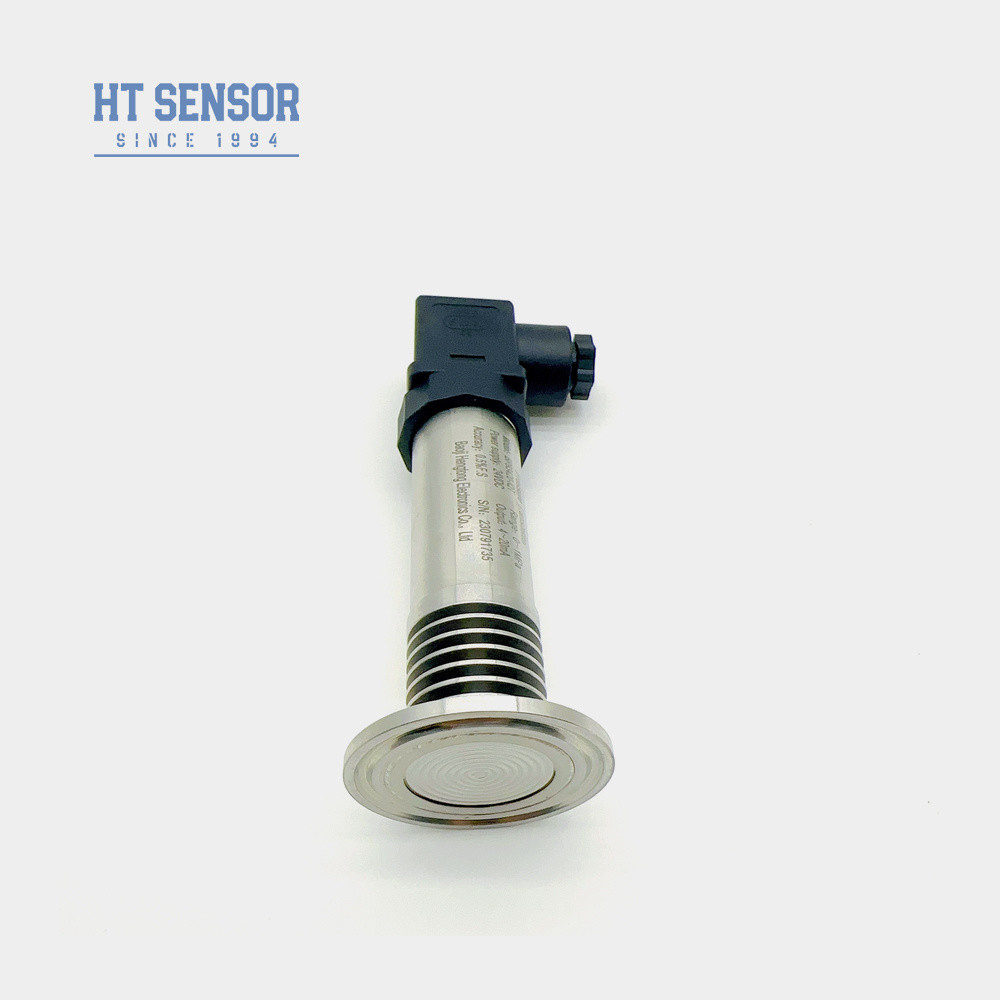

Trasmettitore di pressione BP93420-IQT
Introduzione:
Il trasmettitore di pressione BP93420-IQT utilizza il nucleo isolato a resistenza di pressione in silicio della serie HT come elemento di misurazione del segnale. È dotato di un diaframma a filo interamente metallico e saldatura diretta con l'attacco al processo, garantendo collegamenti precisi tra l'attacco al processo e il diaframma di misurazione. L'intero prodotto è stato sottoposto a rigorosi test garantendo prestazioni stabili e affidabili e prevenendo efficacemente il problema dell'ostruzione del foro di pressione causata da mezzi cristallizzanti.
Caratteristiche del prodotto:
1. Ampio intervallo di misurazione, varie opzioni di interfaccia di pressione
2. Diverse opzioni di segnale di uscita
3. Zero e fondo scala regolabili
4. Alta precisione, molteplici connessioni di processo sterili
Applicazioni:
1. Adatto per la misurazione di gas e liquidi non corrosivi con 316L
2. Industrie mediche, biofarmaceutiche e igienico-alimentari per la lavorazione sterile
3. Utilizzato nelle industrie cartarie e chimiche, nonché per la misurazione del livello delle acque reflue e della pressione delle bevande. Adatto per sistemi di controllo idraulici e pneumatici
| Parametri di prestazione | |
| Intervallo di misurazione | -100kPa…0kPa ~ 35kPa…3.5MPa |
| Tipo di pressione | Pressione manometrica, Pressione assoluta, Pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25ºC | ±0,25% (Tipico) ±0,5% (Massimo) |
| Ripetibilità | ≤0,1%FS |
| Isteresi | ≤0,1%FS |
| Stabilità a lungo termine | ±0,1%F.S/Anno (Tipico) ±0,2%F.S/Anno (Massimo) |
| Deriva termica del punto zero | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Deriva termica a fondo scala | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Risposta in frequenza | 2.4Khz |
| Compensazione della temperatura | 0-70ºC(≤10mpa, personalizzabile) |
| Temperatura di esercizio | -20ºC~80ºC |
| Temperatura di stoccaggio | -40ºC~120ºC |
| Vibrazione | 10g,55Hz ~ 2kHz |
| Materiale dell'alloggiamento | 304,316L |
| Materiale del diaframma | 316L |
| Resistenza di isolamento | 100MΩ 100VDC |
| Grado di protezione | IP65 |
| Guarnizione O-Ring | Gomma fluorurata |
| Peso | ~0,3 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4~20mA | 12~30VDC | 2/3/4 fili |
| 0~10/20mA | 3 fili |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| Protocollo di comunicazione RS485 | 3.6~30V / Batteria | 4 fili |
| Consigli per l'ordine |
- Compatibilità dei materiali
- Verificare che il mezzo misurato sia chimicamente compatibile con i materiali bagnati del prodotto prima della selezione.
- Nota sui modelli antideflagranti
- Le configurazioni antideflagranti standard escludono per impostazione predefinita le testine con display digitale.
- Requisiti di alimentazione della testina del display
- Per i trasmettitori dotati di display LCD/LED, mantenere un'alimentazione minima di 20VDC per garantire il corretto funzionamento.
- Migliori pratiche di installazione
- Per garantire l'affidabilità operativa:
- Installare scaricatori di sovratensione nel sito di misurazione
- Implementare una messa a terra sicura sia per il trasmettitore che per l'alimentazione
- Specifiche dei cavi
- Configurazione predefinita: nessun cavo in polietilene.
- Materiali alternativi disponibili (PTFE/PVC) - devono essere specificati al momento dell'ordine.
- Requisiti di condizioni speciali
- Informare il nostro team tecnico e indicare chiaramente nell'ordine se l'applicazione prevede:
- Ambienti con forti vibrazioni
- Shock di pressione transitori
- Interferenze EMI/RFI significative
- Per prestazioni ottimali, fornire dettagli completi sull'applicazione con le specifiche dell'ordine.

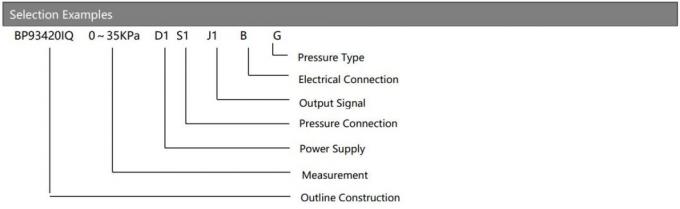

| Guida all'ordine | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Costruzione di massima | |||||||

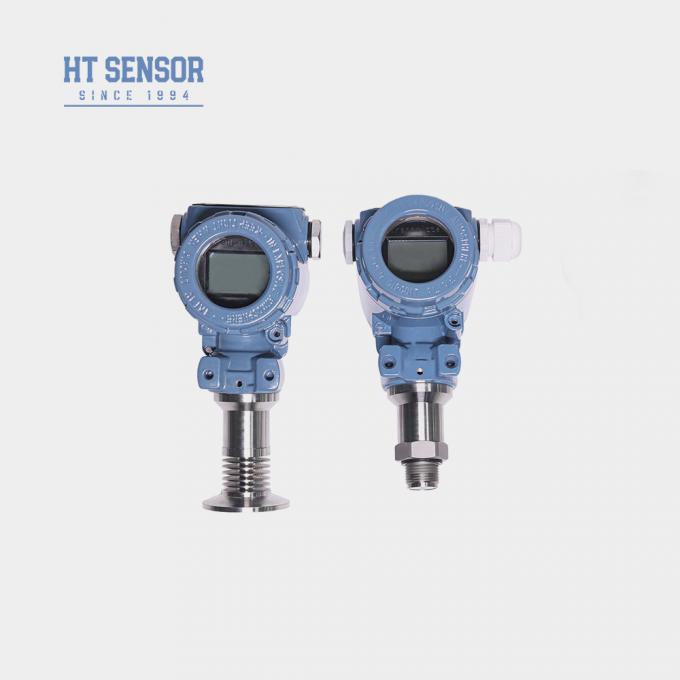

| IB | Trasmettitore di pressione generico | IX | Trasmettitore di pressione con display | |||||
| IE | Trasmettitore di pressione aeronautico resistente agli urti | IIC/III | Trasmettitore di pressione generico/con display industriale | |||||
| IF | Trasmettitore di pressione a prova di umidità | IIE/IIIE | Trasmettitore di pressione generico/con display | |||||
| IN | Trasmettitore di pressione dedicato per condizionamento dell'aria | |||||||
| IC | Trasmettitore di pressione ad alta temperatura | |||||||
| IQ1/IQ2 | Trasmettitore di pressione a diaframma grande/ad alta temperatura | |||||||
| Intervallo di misurazione | -100kPa…0kPa ~ 35kPa…3.5MPa | |||||||
| (0-X)Kpa o MPa | X: Indica l'intervallo di misurazione effettivo | |||||||
| Codice | Alimentazione | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altro | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

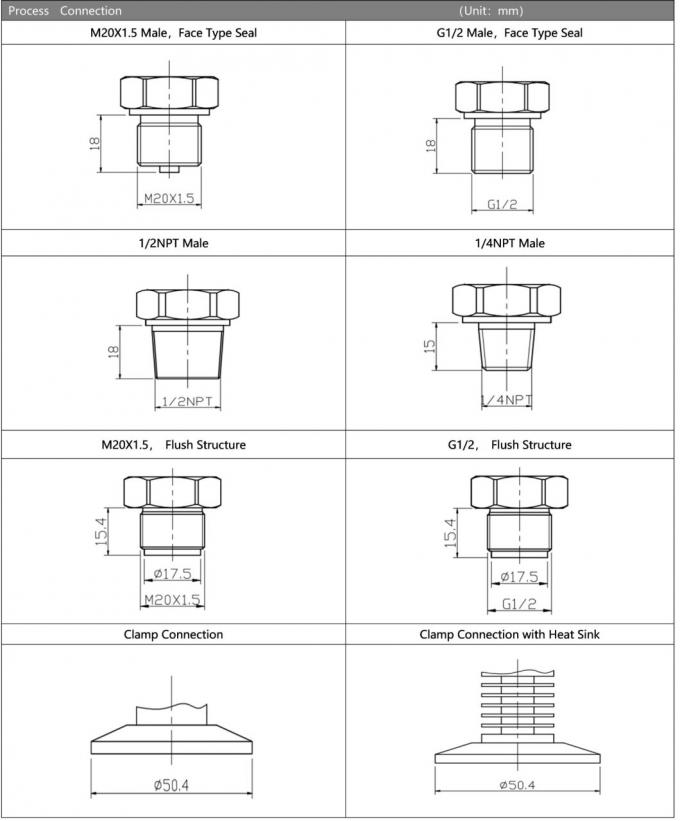

| Codice | Attacco di pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altro | |||||||

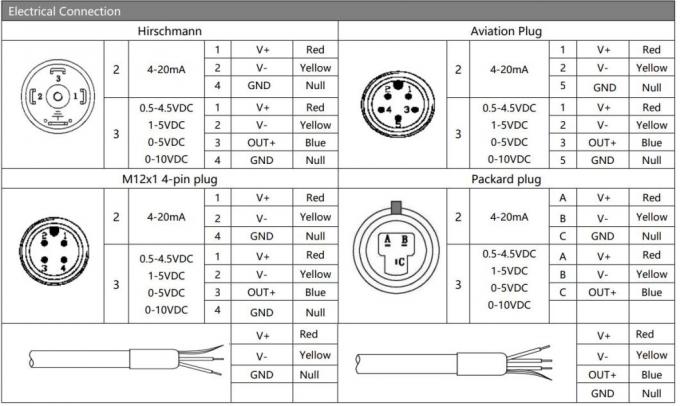

| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | Spina PG7 | |||||||
| B3 | Uscita cavo sigillata | |||||||
| B4 | Custodia industriale 2088 | |||||||
| B5 | Custodia industriale 2088 con display | |||||||
| B6 | Altro | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione manometrica | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
FAQ:
1. D: Quali sono le caratteristiche dei vostri trasmettitori con sensore di pressione?
R: Alta precisione, durata ed eccellenti prestazioni. Personalizzazione disponibile.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo servizi OEM e ODM.
3. D: Qual è la vostra capacità produttiva?
R: I nostri impianti di produzione possono produrre fino a 30.000 trasmettitori con sensore di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala. Tuttavia, è consigliabile contattare in anticipo il nostro team di vendita per garantire una produzione e una programmazione delle consegne senza intoppi.
4. D: Qual è il periodo di consegna tipico?
R: 5~8 giorni lavorativi per i modelli standard. I prodotti personalizzati possono variare.
5. D: Come vengono valutati i prodotti? Ci sono sconti?
R: Prezzi competitivi con sconti per ordini all'ingrosso o partner a lungo termine.
6. D: Qual è la garanzia dei vostri prodotti? E il servizio post-vendita?
R: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione e il nostro servizio post-vendita risponderà alle vostre domande entro 24 ore, le istruzioni remote tramite rete PC sono sempre disponibili.
