Trasmettitore di pressione sanitaria ad alta temperatura 4-20mA Trasmettitore di pressione del diaframma a scarico
Product Details
| Modello N.O.: | BP93420-IQT Sensore di pressione del diaframma | Intervallo di pressione: | - 100kpa... 0kpa ~ 35kpa...3.5MPa |
|---|---|---|---|
| Grado di precisione: | 00,5% | Risposta in frequenza: | 2.4kHz |
| Materiale per le abitazioni: | leghe di alluminio | Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata |
| Temperature operative.: | -20~80°C | Tipo del centro: | Sensore di pressione al silicio piezoresistivo |
| Medium di misura: | Liquidi, gas, petrolio | Classificazione IP: | Protezione IP65 |
| Evidenziare |
moltiplicatore di pressione sanitario 4-20mA,Trasmettitore di pressione sanitaria ad alta temperatura,4-20mA Trasmettitore di pressione del diaframma |
||
Product Description

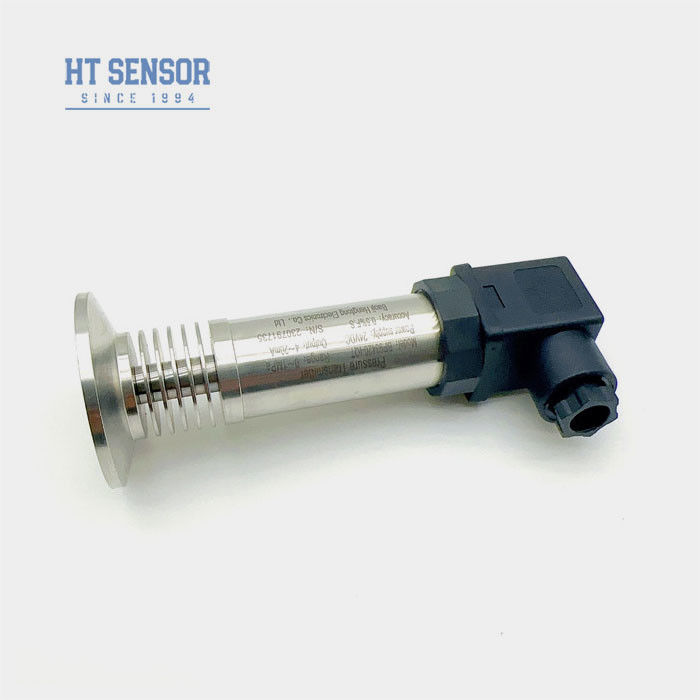

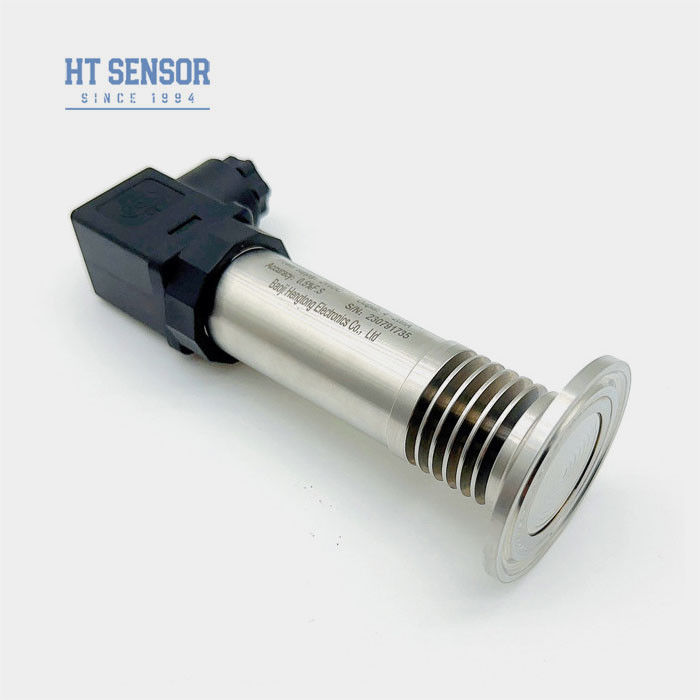

Sensore di pressione del diaframma ad alta temperatura 4-20mA
BP93420-IQT Trasmettitore di pressione
Introduzione del sensore di pressione del diaframma:
Il trasmettitore di pressione BP93420-IQT incorpora come componente di misurazione del segnale il nucleo riempito di olio di isolamento in silicio resistente alla pressione della serie HT.È progettato con un intero diaframma di metallo e saldato direttamente alla connessione di processoIl prodotto è stato sottoposto a test approfonditi per garantire prestazioni coerenti e affidabili,prevenire efficacemente il problema del blocco dei fori a pressione causato dai mezzi di cristallizzazione
Caratteristiche del prodottodi sensore di pressione del diaframma:
1- Ampia gamma di misurazioni, varie opzioni di interfaccia di pressione
2Opzioni di segnale di uscita diverse
3. regolabile a zero e a scala completa
4. Alta precisione, connessioni di processo multiple sterili
Applicazionidi sensore di pressione del diaframma:
1. Adatto per misurare gas e liquidi non corrosivi con 316L
2- industrie mediche, biofarmaceutiche e di igiene alimentare per la trasformazione sterile
3Utilizzato nell'industria della carta e della chimica
| Parametri delle prestazioni | |
| Intervallo di misura | - 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | ≤ 0,1%FS |
| Isteresi | ≤ 0,1%FS |
| Stabilità a lungo termine | ± 0,1% F.S./anno ((tipico) ± 0,2% F.S./anno ((massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,3 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocollo di comunicazione RS485 | 3.6 ~ 30V / batteria | 4 fili |
| Suggerimenti per ordinare |
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitali.
3. Quando si ordinano trasmettitori con testa di visualizzazione LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
4Per garantire un funzionamento affidabile del prodotto, si raccomanda agli utenti di installare sul posto dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
5La temperatura nominale di funzionamento dell'anello O in gomma fluorosa è compresa tra -20°C e 250°C. Quando la temperatura di funzionamento del prodotto è inferiore a -20°C, è necessario scegliere una tenuta di anello O in EPDM.

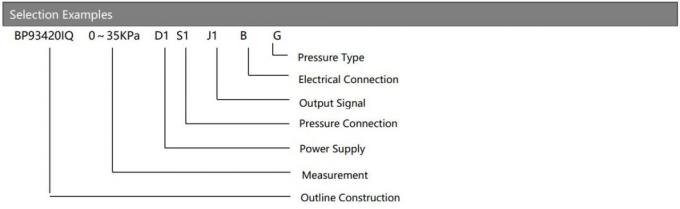

| Guida agli ordini | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IB | Trasmettitore di pressione generale | IX | Visualizzazione del trasmettitore di pressione | |||||
| IE | Trasmettitore di pressione per l'aviazione resistente agli urti | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| Se | Trasmettitore di pressione a prova di umidità | IIE/IIIE | Trasmettitore di pressione generale/display | |||||
| IN | Trasmettitore di pressione dedicato per aria condizionata | |||||||
| IC | Trasmettitore ad alta pressione a temperatura | |||||||
| QI1/QI2 | Grandi diaframmi/trasmettitori ad alta pressione | |||||||
| Intervallo di misura | - 100 kPa... 0 kPa~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altri | |||||||

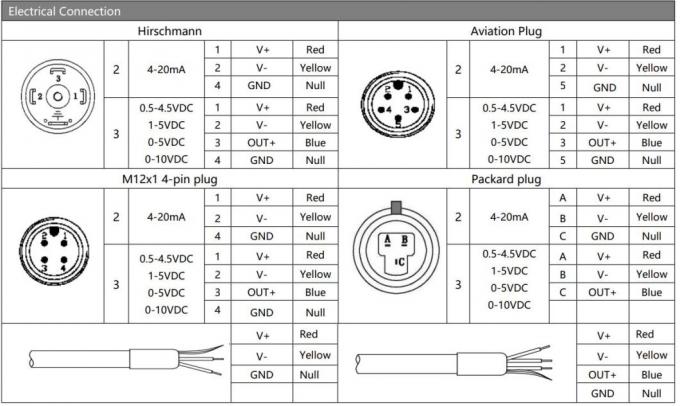

| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
FAQ:
1D: Lei è un produttore o una società commerciale?
R: Siamo un produttore che si concentra sul sensore di pressione da 30 anni.
2D: Quali certificati internazionali possiede?
A: ISO9001, CE, RoHS certificato.
3Q: Qual è la vostra capacità produttiva?
R: Abbiamo prodotto 500000 sensori di pressione.
4Q: Qual è il tempo di consegna del vostro prodotto?
R: Per alcuni prodotti sono disponibili scorte. Il tempo di consegna tipico è di 8~14 giorni lavorativi per il prodotto senza personalizzazione.
Nota: il tempo di consegna può variare in base ai diversi prodotti.
5D: Qual è la garanzia dei vostri prodotti?
R: Il nostro periodo di garanzia è di 24 mesi dopo la spedizione.
6D: Fornisci prodotti personalizzati?
R: Sì, possiamo contrassegnare con laser il tuo logo, il tuo modello e le informazioni sul prodotto in base alle tue esigenze. Forniamo il servizio OEM e ODM.
