316L Sensore di pressione di silicio diffuso Clampada Trasmettitore di pressione del diaframma
Product Details
| Modello N.O.: | BP93420-IQ | personalizzato: | personalizzato |
|---|---|---|---|
| Valutazione di protezione: | Protezione IP65 | Materiale per le abitazioni: | 316L |
| Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata | Pacchetto di trasporto: | Imballaggio standard per l'esportazione con cartone |
| Specificità: | Sensore di pressione del silicio | Marchio: | Sensore HT |
| Origine: | Baoji, Cina | Codice S.A.: | 9026209090 |
| Capacità di alimentazione: | 2000PCS/Month | Medium di misura: | gas o liquido |
| Grado di precisione: | 00,5% | Intervallo di pressione: | - 100kPa... 0kPa ~ 35kPa...3.5MPa |
| Classificazione IP: | Protezione IP65 | Campioni: | US$ 48/Piece 1 pezzo (Min.Order) |
| Evidenziare |
Sensore di pressione di silicio diffuso 316L,Clamp per sensori di pressione di silicio diffuso,316L trasmettitore di pressione del diaframma a pinza |
||
Product Description

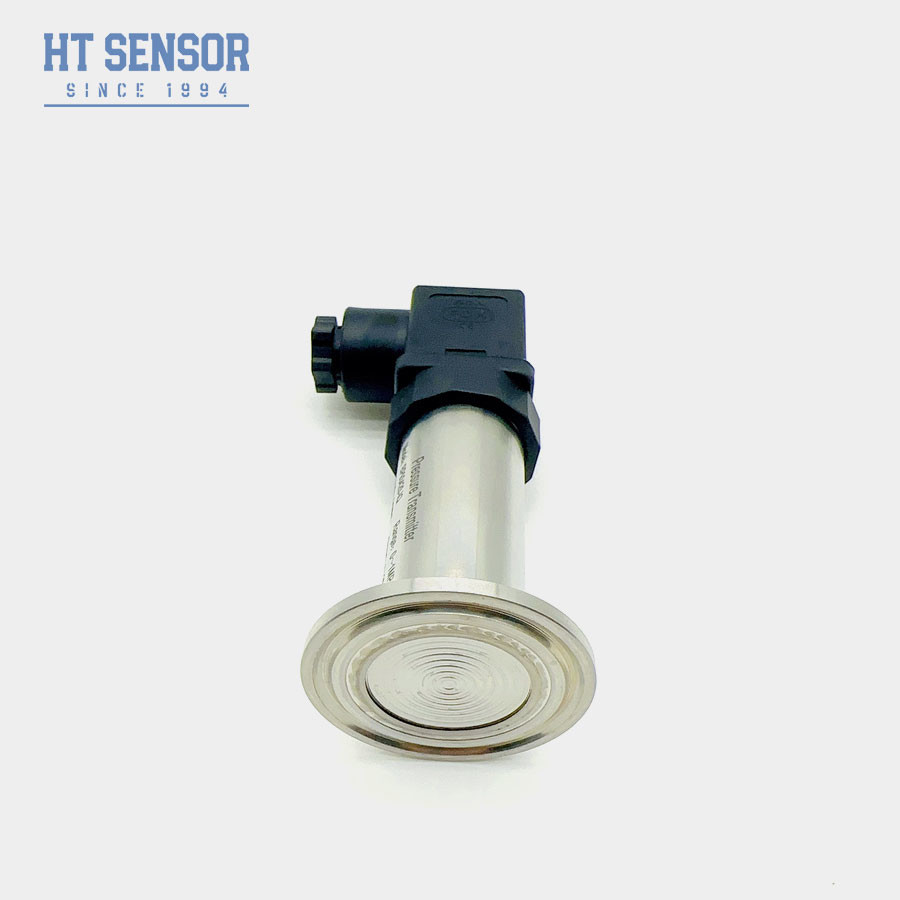

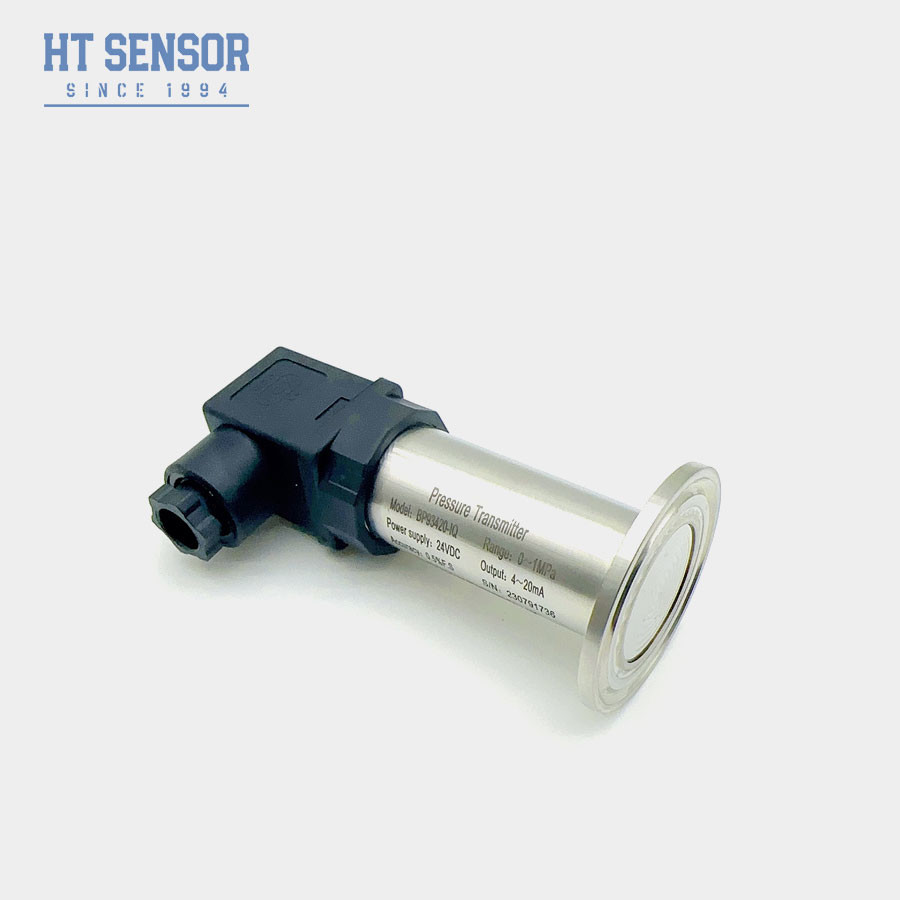

HT Trasmettitore di pressione del diaframma con pinza di resistenza alla pressione del silicio diffuso
BP93420-IQ Trasmettitore di pressione
Introduzione:
BP93420-IQ trasmettitore di pressione utilizza la serie HT di silicio resistenza alla pressione isolamento nucleo riempito di olio come elemento di misura del segnale.il diaframma e la saldatura diretta con la connessione di processo, garantendo connessioni precise tra la connessione di processo e il diaframma di misura.L'intero prodotto è stato sottoposto a test rigorosi, garantendo prestazioni stabili e affidabili e prevenendo efficacemente il problema del blocco del foro a pressione causato dai mezzi cristallizzanti.
Caratteristiche del prodotto:
1. Trasmettitore di pressione a clampo di silicio diffuso
2. Misurazione ad alta precisione
3. Intervalli di misurazione multipli
4. Tipi di segnale di uscita multipli
5Classe di protezione elevata
6Ampia gamma di temperature di funzionamento
7. Alta capacità di sovraccarico
8Tempo di risposta veloce
9Metodi di installazione multipli
10- Molte certificazioni
Applicazioni:
1. Adatto per misurare gas e liquidi non corrosivi con 316L
2- industrie mediche, biofarmaceutiche e di igiene alimentare per la trasformazione sterile
3Utilizzato nell'industria della carta e della chimica, nonché per la misurazione del livello delle acque reflue e della pressione delle lattine di bevande
| Parametri delle prestazioni | |
| Intervallo di misura | - 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | ≤ 0,1%FS |
| Isteresi | ≤ 0,1%FS |
| Stabilità a lungo termine | ± 0,1% F.S./anno ((tipico) ± 0,2% F.S./anno ((massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,2 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Suggerimenti per ordinare |
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitali.
3. Quando si ordinano trasmettitori con testa di visualizzazione LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
4Per garantire un funzionamento affidabile del prodotto, si raccomanda agli utenti di installare sul posto dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
5La temperatura nominale di funzionamento dell'anello O in gomma fluorosa è compresa tra -20°C e 250°C. Quando la temperatura di funzionamento del prodotto è inferiore a -20°C, è necessario scegliere una tenuta di anello O in EPDM.
6. La lunghezza di cavo predefinita è di 1,5 m, disponibile in tre materiali. Se non specificato, verrà fornito con materiale di cavo in polietilene.Per favore, specificalo nell'ordine..
7Per requisiti particolari quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o a radiofrequenza, si prega di informare la nostra azienda e specificarli nell'ordine.

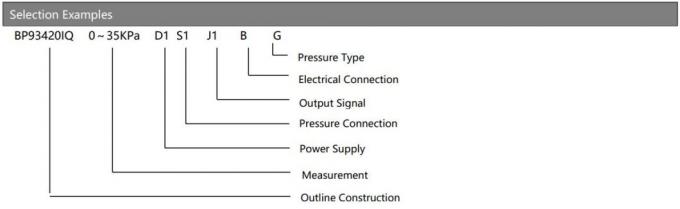

| Guida agli ordini | ||||||||
| BP93420XX | Trasmettitore di pressione | |||||||

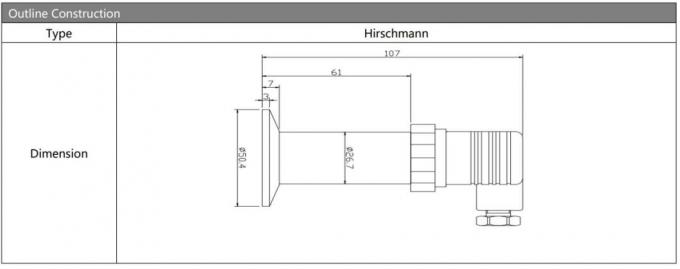

| Codice | Progetto di costruzione | |||||||
| IB | Trasmettitore di pressione generale | IX | Visualizzazione del trasmettitore di pressione | |||||
| IE | Trasmettitore di pressione per l'aviazione resistente agli urti | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| Se | Trasmettitore di pressione a prova di umidità | IIE/IIIE | Trasmettitore di pressione generale/display | |||||
| IN | Trasmettitore di pressione dedicato per aria condizionata | |||||||
| IC | Trasmettitore ad alta pressione a temperatura | |||||||
| QI1/QI2 | Grandi diaframmi/trasmettitori ad alta pressione | |||||||
| Intervallo di misura | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

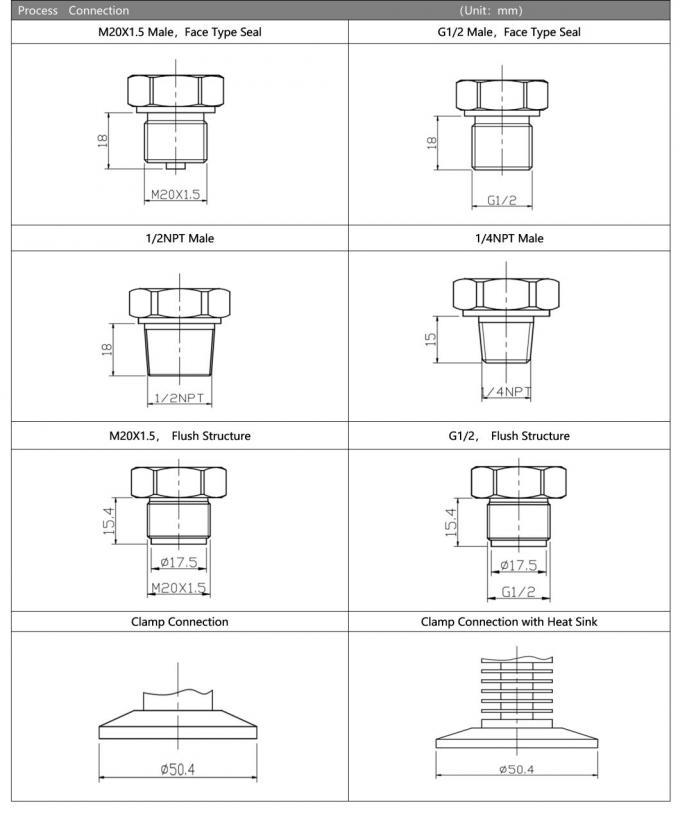

| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Altri | |||||||

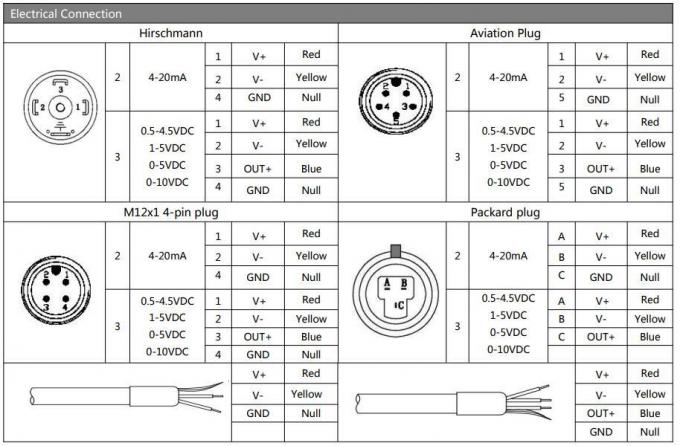

| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
