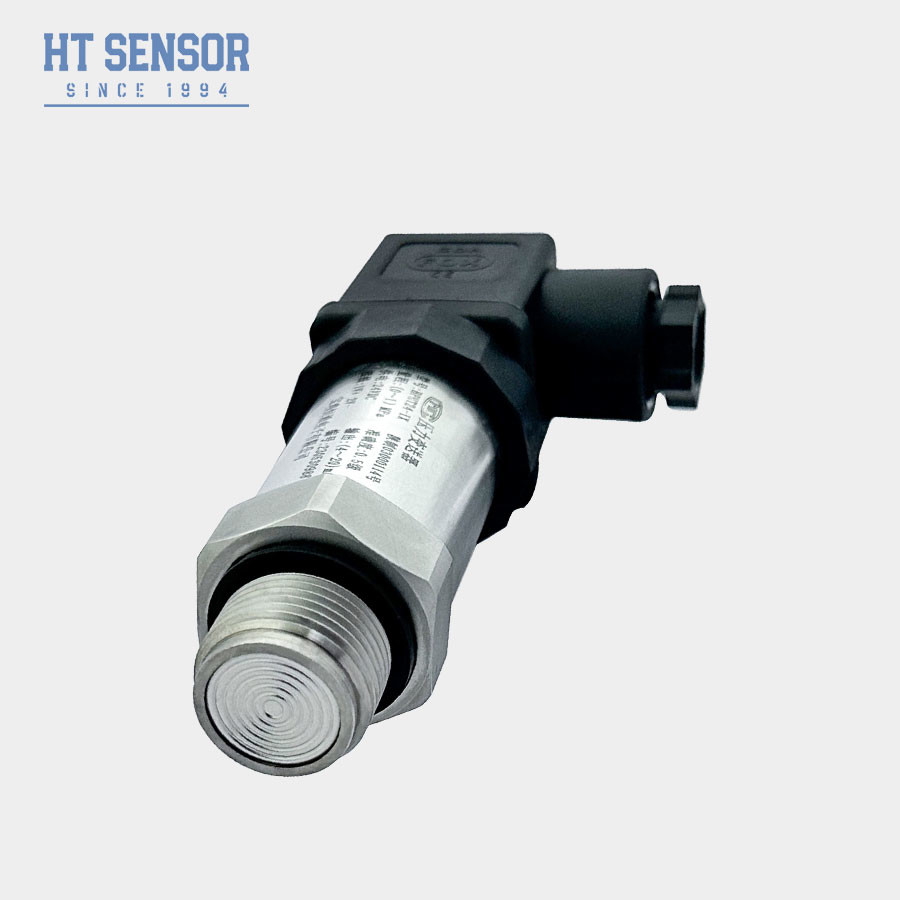

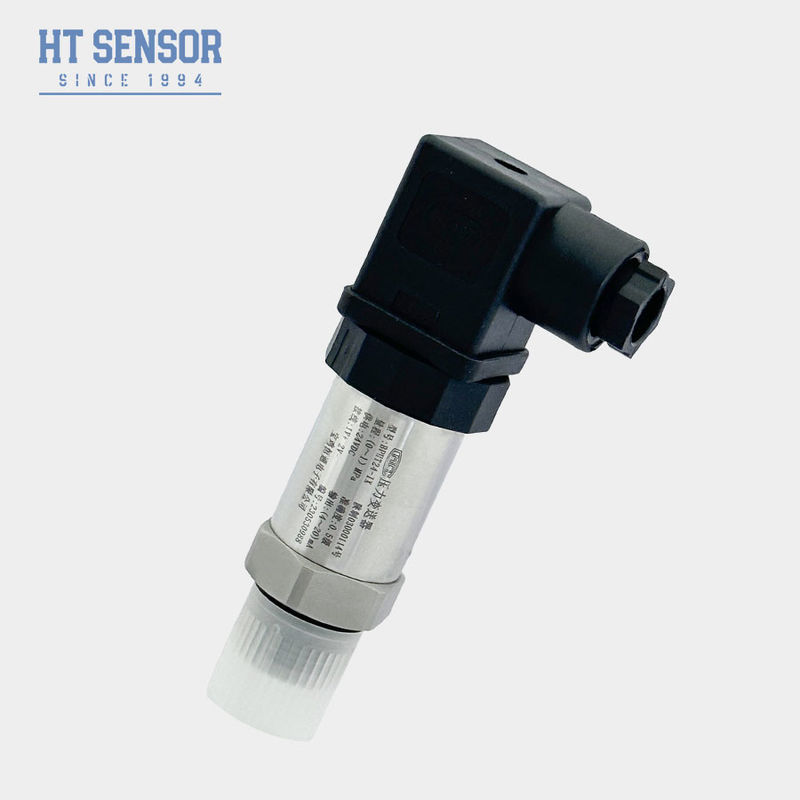

4-20mA Trasduttore di pressione del diaframma 100MPa Sensore di pressione del diaframma in silicio
Dettagli del prodotto
| Modello N.O.: | BPHT24 | personalizzato: | personalizzato |
|---|---|---|---|
| Valutazione di protezione: | Protezione IP65 | Peso: | ~ 0,3 kg |
| Materiale per le abitazioni: | 316L o 304SS | Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata |
| Pacchetto di trasporto: | Imballaggio standard per l'esportazione con cartone | Specificità: | Sensore di pressione del silicio |
| Origine: | Baoji, Cina | Codice S.A.: | 9026201090 |
| Tipo di struttura: | Trasmettitore di pressione di silicio diffuso | Medium di misura: | Aria e liquidi |
| Grado di precisione: | 00,5% | Intervallo di pressione: | - 100kpa... 0kpa ~ 10kpa... 100MPa |
| Evidenziare |
4-20mA Trasduttore di pressione del diaframma,Trasduttore di pressione del diaframma 100 MPa,Sensore di pressione del diaframma al silicio da 100 MPa |
||
Descrizione del prodotto
BPHT24 4-20mA sensore di pressione del diaframma a scarico
BPHT24 PrisurgenzaTRiscattatore
Introduzione:
BPHT24 4-20mA sensore di pressione del diaframma a scarico è basato su effetto piezorisitivo.il film di silicio subirà una piccola deformazioneMisurando la variazione del valore di resistenza della pellicola di silicio, si può calcolare con precisione la pressione del mezzo misurato.Adotta una tecnologia avanzata di microcomputer e ha funzioni di compensazione automatica della temperatura e di correzione lineareCiò significa che può compensare automaticamente la temperatura in base alle variazioni della temperatura ambiente, migliorando la precisione della misurazione.attraverso la funzione di correzione lineare, il segnale di uscita può essere corretto per migliorare ulteriormente la precisione e la stabilità della misurazione.
- Diverse opzioni di interfaccia di pressione
- Disegnati per applicazioni igieniche per prevenire la scalazione media
- Alta precisione con una struttura in acciaio completamente inossidabile
- Facile da pulire.
- Adatti per la misurazione di gas e liquidi non corrosivi con 316L
- Ideale per la protezione dell'ambiente e l'industria chimica
- Utilizzati nell'industria navale e aeronautica
- Adatti all'uso in ambito medico, biofarmaceutico e per l'igiene alimentareIndustria.
| Parametri delle prestazioni | |
| Intervallo di misura | 0~35Kpa...~35MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤10,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±00,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | 00,1% FS |
| Isteresi | 00,1% FS |
| Stabilità a lungo termine | ±00,1% F.S/Anno(Tipico) ±0,2% F.S/Anno(massimo) |
| Drift di temperatura del punto zero | ±0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ±0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | -20-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Io...P65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~0.25kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protocollo di comunicazione RS485 | 3.6 ~ 30V / batteria | 4 fili |
| Esempi di selezione |
| Suggerimenti per ordinare |
1Quando si seleziona il prodotto, assicurarsi che il mezzo da misurare sia compatibile con le parti di contatto del prodotto.
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitali.
3. Quando si ordinano trasmettitori con testa di visualizzazione LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
4Per garantire un funzionamento affidabile del prodotto, si raccomanda agli utenti di installare sul posto dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
5La temperatura nominale di funzionamento dell'anello O in gomma fluorosa è compresa tra -20°C e 250°C. Quando la temperatura di funzionamento del prodotto è inferiore a -20°C, è necessario scegliere una tenuta di anello O in EPDM.
6. La lunghezza di cavo predefinita è di 1,5 m, disponibile in tre materiali. Se non specificato, verrà fornito con materiale di cavo in polietilene.Per favore, specificalo nell'ordine..
7Per requisiti particolari quali forti vibrazioni, forza di impatto istantanea, forti interferenze elettromagnetiche o a radiofrequenza, si prega di informare la nostra azienda e specificarli nell'ordine.

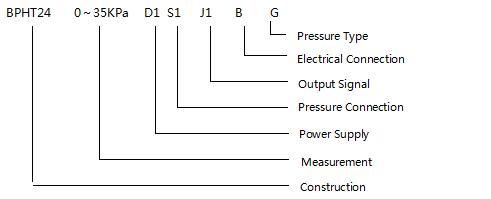

| Ordine Guida | ||||||||
| BPHT24 | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IX | Visualizzazione del trasmettitore di pressione | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| Intervallo di misura | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||

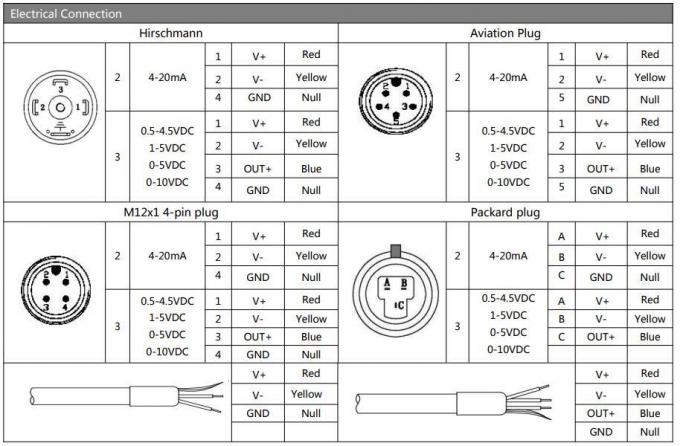

| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
Punti salienti del prodotto
